فن کویل یکی از دستگاه‌های مهم در سیستم‌های تهویه مطبوع است که با استفاده از آب سرد یا آب گرم به تأمین سرمایش و گرمایش در فضاهای مختلف می‌پردازد. اساس کار فن کویل‌ها، عبور هوای محیط از روی کویل سرد یا کویل گرم است که در داخل دستگاه نصب شده است. در فن کویل‌ها معمولاً از فن برای هدایت هوا به داخل دستگاه و از کویل برای سرد یا گرم کردن آن استفاده می‌شود. فن کویل‌ها در سیستم‌های تهویه مطبوع مرکزی (مانند سیستم‌های چیلر-بویلر یا VRF) مورد استفاده قرار می‌گیرند و معمولاً در محیط‌هایی مانند واحدهای مسکونی، اداری، تجاری، بیمارستان‌ها و هتل‌ها نصب می‌شوند.
برای عملکرد بهینه سیستم فن کویل، یکی از مهم‌ترین عوامل، محاسبه دقیق ظرفیت سرمایشی و گرمایشی دستگاه است. این ظرفیت به نوع فضا، تعداد افراد حاضر در فضا، میزان تابش نور خورشید، نوع عایق‌بندی، و نیازهای دمایی و رطوبتی آن محیط بستگی دارد. ظرفیت سرمایشی و گرمایشی به طور معمول به واحد BTU/hr (بریتانیایی حرارت واحد در ساعت) یا Watt (وات) اندازه‌گیری می‌شود. محاسبه دقیق ظرفیت کمک می‌کند تا فن کویل متناسب با نیازهای محیط انتخاب شود و از اتلاف انرژی جلوگیری شود.
یکی از مراحل حساس هنگام طراحی سیستم تهویه مطبوع، محاسبه سایزینگ و قطر لوله‌های ارتباطی بین فن کویل و منبع تولید سرما یا گرما (مانند چیلر یا بویلر) است. قطر لوله‌ها به طور مستقیم بر عملکرد بهینه سیستم، فشار، و جریان سیال در لوله‌ها تأثیر می‌گذارد.
فهرست مطالب

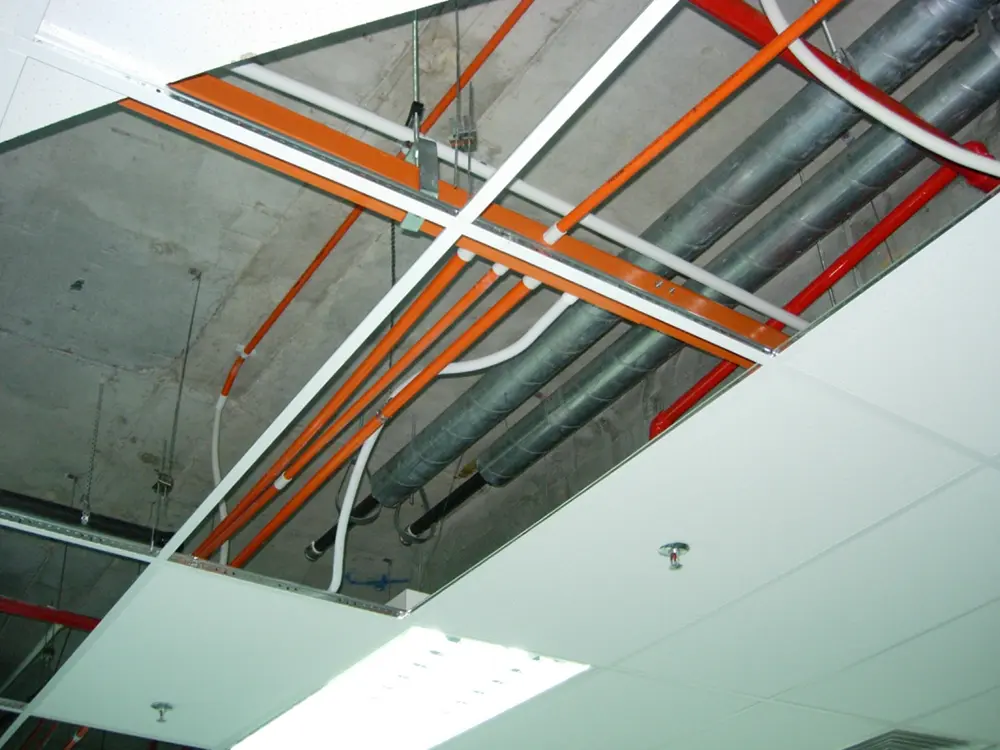

سایزینگ لوله‌های فن کویل
محاسبه سایزینگ لوله‌های فن کویل یکی از مراحل کلیدی و بسیار مهم در زمان راه‌اندازی و نصب این دستگاه‌ها به شمار می‌آید. سایزینگ صحیح و دقیق لوله‌های سرمایشی و گرمایشی فن کویل، نه تنها به عملکرد بهینه و موثر دستگاه کمک می‌کند، بلکه باعث می‌شود که سیستم تهویه مطبوع در تمام مدت زمان کارکرد خود، با کارایی بالا و به بهترین نحو عمل کند. در صورتی که این فرآیند به درستی انجام نشود، می‌تواند مشکلات متعددی ایجاد کند که هم بر عملکرد دستگاه تاثیر منفی خواهد گذاشت و هم ممکن است منجر به افزایش هزینه‌های مصرف انرژی و نگهداری گردد.
اشتباه در محاسبه سایز لوله‌ها می‌تواند پیامدهای جدی برای عملکرد سیستم تهویه مطبوع به همراه داشته باشد. در صورتی که سایز لوله‌ها به درستی محاسبه نشود، مشکلاتی همچون افت فشار در سیستم رخ خواهد داد. این افت فشار به معنای کاهش سرعت جریان آب در لوله‌ها است که می‌تواند منجر به کاهش کارایی سیستم و کاهش راندمان دستگاه شود. همچنین، نادرست بودن سایز لوله‌ها ممکن است باعث افزایش مصرف انرژی گردد، چرا که سیستم مجبور است برای جبران افت فشار، انرژی بیشتری مصرف کند. این افزایش مصرف انرژی به مرور زمان منجر به افزایش هزینه‌های عملیاتی و نگهداری می‌شود. بنابراین، انجام محاسبات دقیق و انتخاب صحیح سایز لوله‌ها از مهم‌ترین گام‌ها برای اطمینان از عملکرد بهینه و کاهش هزینه‌ها در بلندمدت است. از این رو، اهمیت محاسبه دقیق سایز لوله‌ها در تضمین عملکرد صحیح سیستم فن کویل و جلوگیری از مشکلات احتمالی به هیچ عنوان نباید نادیده گرفته شود.

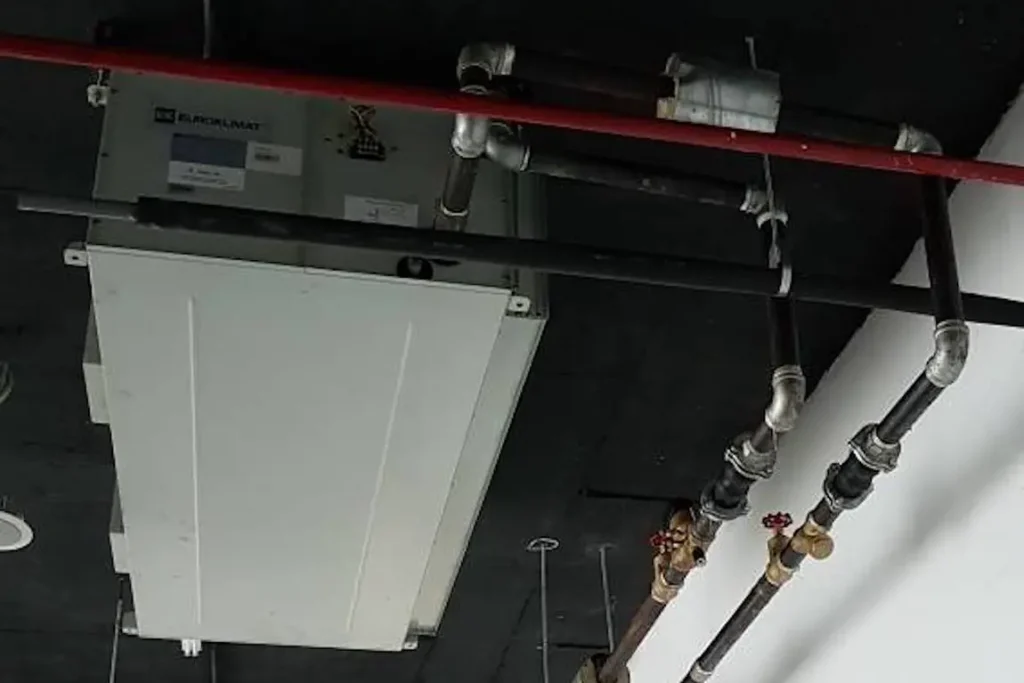

عوامل موثر بر محاسبه سایزینگ لوله‌های فن کویل
عوامل مختلفی وجود دارند که در محاسبه سایزینگ لوله‌های فن کویل تأثیرگذار هستند. این عوامل باید به دقت در نظر گرفته شوند تا سیستم بهینه و کارآمدی برای تهویه مطبوع ساختمان‌ها و فضاها طراحی و اجرا شود. در ادامه، به مهم‌ترین این عوامل اشاره خواهیم کرد:
1. حجم هوادهی
حجم هوادهی یکی از مهم‌ترین فاکتورها در محاسبه سایزینگ لوله‌های فن کویل است. به طور معمول، برای دستگاه‌های فن کویل با حجم هوادهی حدود 200 cfm (فوت مکعب بر دقیقه)، لوله رفت و برگشت با قطر ½ اینچ انتخاب می‌شود. برای سیستم‌هایی که ظرفیت هوادهی بالاتری دارند، به‌طور خاص برای ظرفیت‌های 300 و 400 cfm، لوله‌هایی با قطر ¾ اینچ مورد استفاده قرار می‌گیرند. همچنین برای ظرفیت‌های هوادهی بالاتر، مانند 600، 800 و 1000 cfm، باید از لوله‌هایی با قطر 1 اینچ استفاده کرد. برای سیستم‌هایی با ظرفیت هوادهی بسیار بالاتر، مانند 1200 و 1800 cfm، لوله‌های 1 ¼ اینچ باید به کار گرفته شوند تا جریان هوا و آب به‌طور مناسب عبور کند.
2. نوع و مدل دستگاه
نوع و مدل دستگاه فن کویل نیز تأثیر زیادی بر انتخاب سایز لوله‌ها دارد. این موضوع شامل عواملی مانند دو لوله یا چهار لوله بودن سیستم، نوع نصب (سقفی، زمینی یا کاستی) و دیگر ویژگی‌های دستگاه می‌شود. برای مثال، مدل‌های فن کویل سقفی معمولاً به لوله‌هایی با قطر کوچکتر نیاز دارند، در حالی که در سیستم‌های فن کویل زمینی یا ایستاده که ظرفیت و نیاز به جریان سیال بالاتری دارند، لوله‌هایی با قطر بزرگتر ممکن است مناسب‌تر باشند.
در مدل‌های چهار لوله‌ای که هم به گرم‌کننده و هم به خنک‌کننده نیاز دارند، لوله‌های جداگانه برای هر کدام از این وظایف استفاده می‌شود که خود می‌تواند بر محاسبه سایز لوله‌ها تأثیر بگذارد. بنابراین، نوع دستگاه و تعداد لوله‌ها باید به‌دقت شناسایی و در محاسبات لحاظ شوند تا از عملکرد بهینه سیستم اطمینان حاصل شود.
3. فاصله بین دستگاه‌ها و پمپ‌ها
فاصله میان دستگاه‌های فن کویل و منابع تأمین آب گرم یا سرد، نظیر چیلر و بویلر، نیز بر سایز لوله‌ها تأثیر می‌گذارد. هرچه این فاصله بیشتر باشد، نیاز به لوله‌هایی با قطر بزرگتر برای جبران افت فشار بیشتر خواهد بود.
4. تعداد دستگاه‌ها و میزان بار حرارتی
تعداد دستگاه‌های فن کویل در یک سیستم تهویه مطبوع و میزان بار حرارتی که باید انتقال یابد، از دیگر عوامل مهم در تعیین سایز لوله‌ها هستند. برای سیستم‌هایی با تعداد بالای دستگاه‌ها یا بار حرارتی بالا، معمولاً نیاز به لوله‌هایی با قطر بزرگتر وجود خواهد داشت تا جریان آب به‌درستی و بدون افت فشار کافی تأمین شود.
5. شرایط محیطی و نوع ساختمان
ویژگی‌های محیطی و نوع ساختمان نیز می‌توانند بر انتخاب سایز لوله‌ها تأثیرگذار باشند. به عنوان مثال، در ساختمان‌های با ارتفاعات زیاد، نیاز به محاسبات دقیق‌تر برای انتخاب قطر لوله‌ها وجود دارد. همچنین، شرایط دما و رطوبت محیطی ممکن است بر انتخاب نوع لوله‌ها و جنس آنها تأثیر بگذارد.
فرمول محاسبه قطر لوله فن کویل
برای محاسبه سایزینگ لوله‌های فن کویل روش‌های مختلفی وجود دارد که هرکدام به تناسب شرایط خاص و ویژگی‌های سیستم، انتخاب و استفاده می‌شوند. این محاسبات تحت تأثیر عواملی چون جنس لوله، ظرفیت دستگاه، نوع سیال در گردش، و شرایط محیطی قرار دارند. از آنجا که سیستم‌های فن کویل به‌عنوان سیستم‌های بسته شناخته می‌شوند، انتخاب دقیق قطر لوله‌ها از اهمیت زیادی برخوردار است تا عملکرد سیستم بهینه و بدون افت فشار یا مشکلاتی از این دست باشد.
در این محاسبات، بایستی به‌دقت به تمام فاکتورهای تأثیرگذار توجه کرد و سپس از فرمولی خاص برای تعیین قطر مناسب لوله‌ها استفاده کرد. فرمول کلی محاسبه قطر لوله فن کویل به شکل زیر است:
توضیحات و متغیرهای فرمول:
– \( D_5 \): این مقدار نشان‌دهنده قطر لوله بر حسب میلی‌متر است که محاسبه می‌شود.
– \( F \): ضریب زبری لوله است که به نوع جنس لوله بستگی دارد. این ضریب معمولاً برای لوله‌های فلزی و پلاستیکی متفاوت است. به عبارت دیگر، جنس لوله بر مقاومت جریان آب در داخل لوله تأثیرگذار خواهد بود و این ضریب باید با دقت انتخاب شود.
– \( V \): این نماد نشان‌دهنده ضریب دبی آب است که به صورت مترمکعب بر ثانیه (m³/s) بیان می‌شود. دبی آب میزان جریان آب در سیستم لوله‌کشی را مشخص می‌کند.
– \( \Delta h \): این مقدار نرخ افت فشار در سیستم را نمایش می‌دهد. افت فشار به تفاوت فشار در دو نقطه از لوله اشاره دارد و می‌تواند به دلیل پیچ‌ها، زوایا، یا تغییرات قطر لوله ایجاد شود.
– \( L \): این متغیر طول لوله بر حسب متر است. هرچه طول لوله بیشتر باشد، افت فشار نیز افزایش می‌یابد که باید در محاسبات در نظر گرفته شود.
– \( g \): این نماد شتاب گرانش زمین است که مقدار آن تقریباً برابر با 9.81 متر بر ثانیه مربع (m/s²) است.
جزئیات بیشتر در محاسبه قطر لوله
1. تأثیر جنس لوله: جنس لوله‌ها در تعیین ضریب زبری تاثیر زیادی دارد. لوله‌های فلزی مانند مس یا فولاد معمولاً دارای ضریب زبری بالاتری نسبت به لوله‌های پلاستیکی هستند. این مسئله به این معناست که در لوله‌های فلزی، جریان سیال با مقاومت بیشتری روبه‌رو می‌شود که باعث افزایش نیاز به اندازه‌گیری دقیق‌تر و انتخاب قطر مناسب لوله خواهد شد.
2. دبی آب (\( V \)): برای هر دستگاه فن کویل، دبی آب باید به‌طور دقیق محاسبه شود. این دبی معمولاً بر اساس ظرفیت دستگاه و نیاز به خنک‌سازی یا گرمایش فضا تعیین می‌شود. هر چه دبی آب بیشتر باشد، قطر لوله نیز باید بزرگتر باشد تا جریان آب به‌صورت بهینه انجام گیرد.
3. افت فشار (\( \Delta h \)) و طول لوله (\( L \)): این دو عامل به‌طور مستقیم بر سایز لوله تأثیر می‌گذارند. در سیستم‌های فن کویل که دارای طول لوله بیشتری هستند، افت فشار بیشتری ایجاد می‌شود. این افت فشار می‌تواند به دلیل پیچ‌ها، زوایا، یا تغییرات ناگهانی در قطر لوله ایجاد شود که در نتیجه، لازم است که قطر لوله بزرگتر انتخاب شود تا سیستم به‌درستی کار کند.
4. انتخاب قطر مناسب: بر اساس این فرمول و اطلاعات موجود، مهندسان تهویه مطبوع می‌توانند قطر مناسب لوله‌ها را انتخاب کنند. این انتخاب باید به‌گونه‌ای انجام شود که سیستم بدون افت فشار اضافی، جریان آب را به‌طور یکنواخت در سراسر سیستم به جریان درآورد.

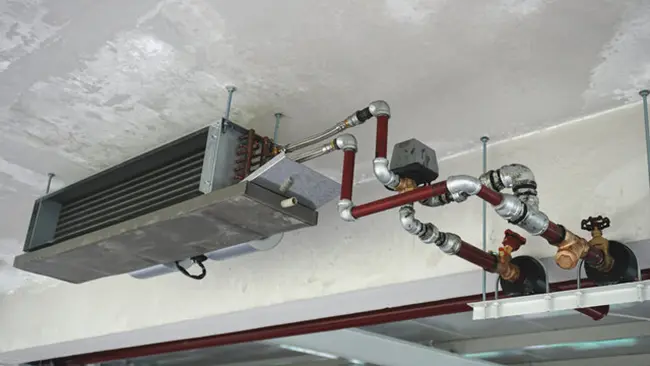

تفاوت نحوه محاسبه قطر لوله فن کویل دو لوله و چهار لوله
در سیستم‌های تهویه مطبوع، فن کویل‌ها به‌عنوان یکی از اصلی‌ترین دستگاه‌ها برای تأمین سرمایش و گرمایش فضاهای مختلف استفاده می‌شوند. یکی از مهم‌ترین نکات در طراحی و نصب این دستگاه‌ها، انتخاب صحیح قطر لوله‌های مورد استفاده در سیستم است. در این بین، نوع سیستم فن کویل (دو لوله یا چهار لوله) تأثیر زیادی بر محاسبات قطر لوله‌ها دارد. در این بخش به بررسی تفاوت‌های نحوه محاسبه قطر لوله‌ها در سیستم‌های دو لوله و چهار لوله می‌پردازیم و دلایل این تفاوت‌ها را توضیح می‌دهیم.
فن کویل دو لوله
در سیستم فن کویل دو لوله، همانطور که از نامش پیداست، تنها دو لوله وجود دارد؛ یک لوله برای انتقال آب گرم و لوله دیگر برای انتقال آب سرد. این سیستم به‌گونه‌ای طراحی شده است که می‌تواند در یک زمان خاص یا تنها سرمایش را انجام دهد یا فقط گرمایش. به عبارت دیگر، زمانی که سیستم برای سرمایش به‌کار می‌رود، آب سرد از لوله رفت عبور می‌کند و آب گرم از لوله برگشت به منبع گرمایی باز می‌گردد، و بالعکس در حالت گرمایش، سیستم بر اساس نیاز تغییر می‌کند.
ویژگی‌های سیستم دو لوله:
– تعداد لوله‌ها: 2 لوله (یک لوله برای رفت و یک لوله برای برگشت)
– کاربرد سیستم: قابلیت انجام سرمایش یا گرمایش به‌صورت همزمان یا متناوب
– سایز لوله‌ها: در سیستم‌های دو لوله معمولاً لوله‌هایی با سایز ½ اینچ (حدود 12 میلی‌متر) برای رفت و برگشت استفاده می‌شود.
در محاسبه قطر لوله‌های فن کویل دو لوله، علاوه بر تعیین سایز لوله‌های رفت و برگشت، محاسبات دیگری نیز باید انجام شود. به عنوان مثال، باید سایز لوله درین (لوله تخلیه آب میعانات) و لوله کندانس (لوله‌ای که برای هدایت میعانات ایجاد شده در هنگام فرآیند سرمایش است) نیز مدنظر قرار گیرند. این لوله‌ها به‌طور معمول با قطر کوچکتری انتخاب می‌شوند، اما برای عملکرد بهینه سیستم باید به‌دقت سایز آنها محاسبه و تعیین گردد.
فن کویل چهار لوله
سیستم فن کویل چهار لوله، همانطور که از نامش پیداست، دارای چهار لوله است: دو لوله برای رفت (یکی برای آب سرد و دیگری برای آب گرم) و دو لوله برای برگشت (یکی برای برگشت آب سرد و دیگری برای برگشت آب گرم). این سیستم به‌صورت همزمان قادر به انجام هر دو عمل سرمایش و گرمایش است، به‌طوری که می‌تواند در یک زمان مشخص یک قسمت از محیط را سرد کرده و قسمت دیگر را گرم نگه دارد. این ویژگی باعث می‌شود که فن کویل چهار لوله برای فضاهایی که نیاز به تنظیم دقیق دما در بخش‌های مختلف دارند، بسیار مناسب باشد.
ویژگی‌های سیستم چهار لوله:
– تعداد لوله‌ها: 4 لوله (دو لوله برای رفت و دو لوله برای برگشت)
– کاربرد سیستم: امکان انجام همزمان سرمایش و گرمایش
– سایز لوله‌ها: در این سیستم معمولاً لوله‌هایی با سایز ¾ اینچ (حدود 19 میلی‌متر) برای رفت و برگشت استفاده می‌شود. سایز بزرگتر لوله‌ها در این سیستم به دلیل نیاز به عبور بیشتر جریان آب برای انجام همزمان سرمایش و گرمایش است.
در سیستم‌های چهار لوله‌ای، به دلیل داشتن لوله‌های جداگانه برای آب سرد و گرم، نیاز به محاسبات دقیق‌تری برای تعیین سایز لوله‌ها وجود دارد. این محاسبات باید به‌گونه‌ای انجام شود که هیچگونه افت فشار اضافی در سیستم ایجاد نشود و جریان سیال به‌طور یکنواخت در سراسر سیستم توزیع شود.
تفاوت در سایز لوله‌ها:
یکی از تفاوت‌های اصلی در محاسبه قطر لوله‌ها در سیستم‌های دو لوله و چهار لوله، سایز لوله‌های مورد استفاده است. در سیستم‌های فن کویل دو لوله، به دلیل وجود فقط دو جریان مجزا (یکی برای سرمایش و دیگری برای گرمایش) معمولاً لوله‌های کوچکتری (با قطر ½ اینچ) انتخاب می‌شوند. اما در سیستم‌های چهار لوله، به دلیل وجود چهار جریان جداگانه (دو جریان برای سرمایش و دو جریان برای گرمایش) و نیاز به جریان بیشتر آب، لوله‌های با قطر بزرگتر (¾ اینچ) مورد استفاده قرار می‌گیرند.
در هر دو سیستم، محاسبه دقیق قطر لوله‌ها بستگی به چندین عامل دیگر مانند دبی جریان آب، افت فشار مجاز، نوع لوله و ضریب زبری لوله‌ها دارد. به‌طور کلی، در سیستم‌های چهار لوله به دلیل تقسیم جریان آب به دو مسیر مجزا، باید توجه بیشتری به تنظیمات سایز لوله‌ها و پیش‌بینی افت فشار انجام شود. این کار برای جلوگیری از بروز مشکلاتی همچون افت فشار بیش از حد یا مصرف انرژی اضافی الزامی است.

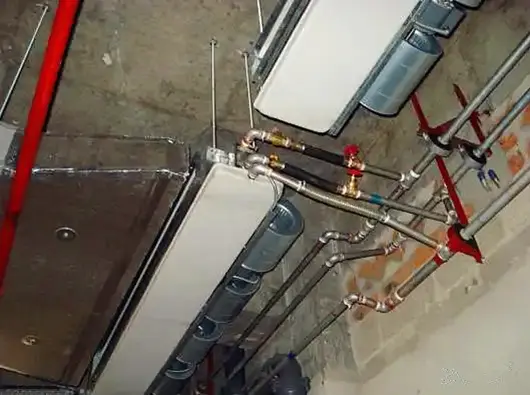

بررسی قطر لوله درین فن کویل
لوله درین در سیستم‌های فن کویل به‌عنوان یک جزء مهم عمل می‌کند و وظیفه دارد آب میعانات و رطوبت جمع‌شده در سینی درین را تخلیه کند. این آب معمولاً به‌دلیل فرآیند سرمایش و میعان بخار آب موجود در هوا به‌وجود می‌آید و باید به‌طور صحیح و بدون مشکل از سیستم خارج شود تا مانع از آسیب به دستگاه و ایجاد مشکلات در عملکرد سیستم گردد. بنابراین، انتخاب و محاسبه دقیق قطر لوله درین امری ضروری است تا جریان تخلیه به‌طور مناسب انجام شده و از بروز هرگونه گرفتگی یا اختلال در عملکرد سیستم جلوگیری شود.
ویژگی‌های لوله درین فن کویل
لوله درین معمولاً در قسمت زیرین فن کویل نصب می‌شود و به‌طور مستقیم به سیستم تخلیه آب یا چاه درین متصل می‌گردد. این لوله باید طوری طراحی شود که آب جمع‌شده در سینی درین به‌راحتی و بدون هیچگونه مشکل از دستگاه خارج شود. برای اینکه این تخلیه به‌طور صحیح انجام گیرد، محاسبه دقیق قطر لوله درین با توجه به قطر لوله رفت فن کویل از اهمیت ویژه‌ای برخوردار است. لوله درین باید به گونه‌ای انتخاب شود که ظرفیت لازم برای تخلیه آب را در طول زمان به‌خوبی تامین کند.
نحوه محاسبه قطر لوله درین بر اساس قطر لوله رفت فن کویل
محاسبه قطر لوله درین فن کویل به‌طور مستقیم با قطر لوله رفت دستگاه ارتباط دارد. قطر لوله رفت فن کویل به میزان دبی آب و میزان ظرفیت دستگاه بستگی دارد، و معمولاً برای هر سایز خاص از لوله رفت، یک سایز مناسب برای لوله درین پیشنهاد می‌شود. در زیر، جدول مرتبط با نحوه انتخاب قطر لوله درین بر اساس قطر لوله رفت آورده شده است:
– قطر لوله رفت ½ اینچ تا 1 اینچ: در این حالت، قطر لوله درین معمولاً ½ اینچ (حدود 12 میلی‌متر) در نظر گرفته می‌شود.
– قطر لوله رفت 1¼ اینچ تا 2 اینچ: برای این قطرهای بزرگتر، قطر لوله درین معمولاً ¾ اینچ (حدود 19 میلی‌متر) انتخاب می‌شود.
– قطر لوله رفت 3 اینچ تا 4 اینچ: در این حالت، لوله درین به‌طور معمول باید دارای قطر 1 اینچ (حدود 25 میلی‌متر) باشد.
– قطر لوله رفت 5 اینچ: برای این اندازه، قطر لوله درین به‌طور معمول باید 1¼ اینچ (حدود 32 میلی‌متر) باشد.
– قطر لوله رفت 6 اینچ: در این شرایط، لوله درین باید دارای قطر 1½ اینچ (حدود 38 میلی‌متر) باشد.
این مقادیر معمولاً به‌عنوان راهنمایی برای انتخاب قطر لوله درین در نظر گرفته می‌شوند، اما ممکن است بسته به شرایط خاص هر پروژه (مانند دبی جریان، نوع دستگاه، و شرایط محیطی) تغییرات اندکی داشته باشند.
شیب لوله درین
یکی از نکات مهم در نصب لوله درین، ایجاد شیب مناسب در لوله است تا آب به‌راحتی از سیستم خارج شود. این شیب باید به‌گونه‌ای باشد که جریان آب به‌طور طبیعی و بدون نیاز به پمپ یا سیستم مکانیکی خاصی انجام گیرد. در اکثر مواقع، شیب مناسب لوله درین باید بین ۰٫۵٪ تا ۱٪ به‌سمت چاه درین یا سیستم تخلیه باشد. این شیب باعث می‌شود تا آب به‌راحتی در لوله حرکت کرده و از هرگونه گرفتگی یا تجمع آب جلوگیری شود. در صورتی که شیب مناسب رعایت نشود، ممکن است آب در لوله تجمع پیدا کرده و باعث مشکلاتی چون بوی نامطبوع، رشد قارچ یا ایجاد انسداد شود.
اهمیت انتخاب قطر صحیح لوله درین
انتخاب صحیح قطر لوله درین از اهمیت زیادی برخوردار است، زیرا:
1. جلوگیری از گرفتگی: اگر قطر لوله درین کمتر از حد مورد نیاز باشد، ممکن است آب به‌درستی تخلیه نشود و در سینی درین تجمع کند. این امر می‌تواند باعث آسیب به دستگاه یا ایجاد شرایط ناخواسته در محیط شود.
2. حفظ کارایی سیستم: تخلیه مؤثر آب میعانات باعث می‌شود سیستم به‌درستی و بدون مشکل کار کند. هرگونه اختلال در این فرآیند می‌تواند باعث کاهش کارایی دستگاه و نیاز به تعمیرات بیشتر شود.
3. پیشگیری از مشکلات بهداشتی: آب تجمع‌یافته در سینی درین می‌تواند محیطی مناسب برای رشد میکروب‌ها، قارچ‌ها و باکتری‌ها ایجاد کند. با انتخاب صحیح قطر لوله درین و تأمین تخلیه مناسب، می‌توان از بروز این مشکلات جلوگیری کرد.
