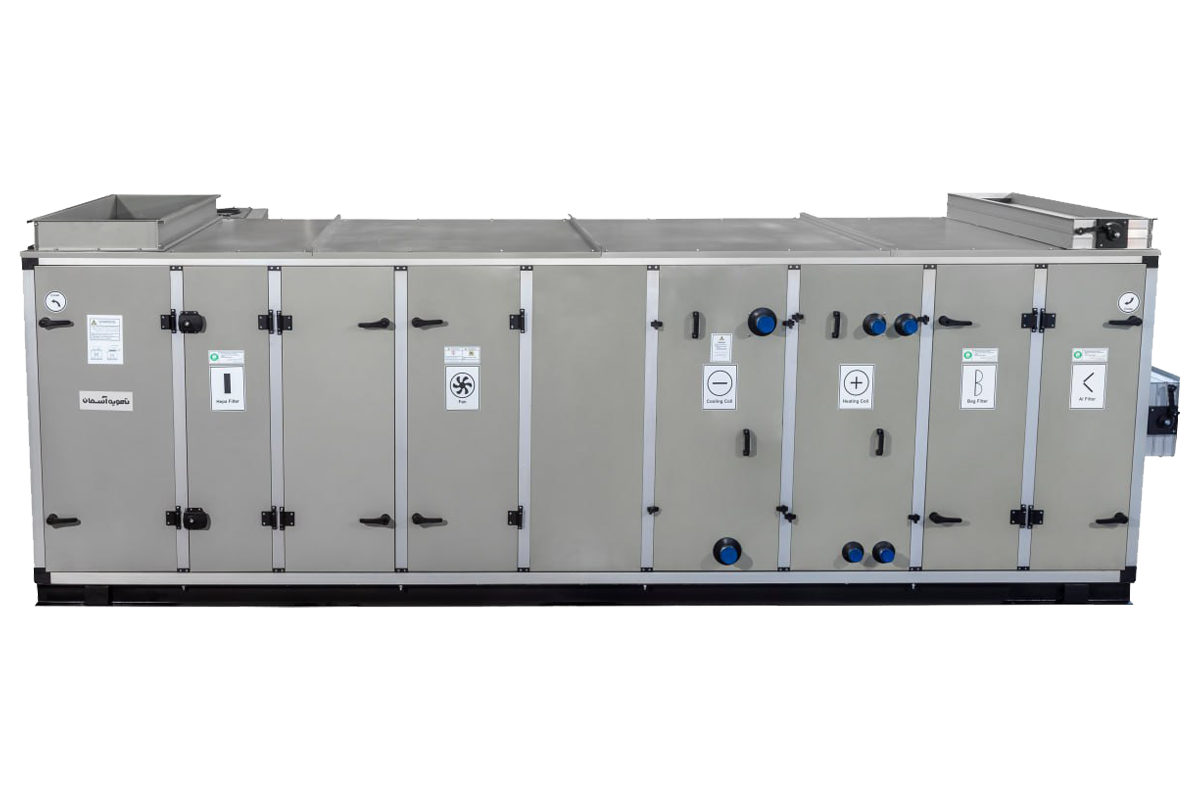

- Fan Section ( Return Fan + Supply Fan )
- Coil Section ( Hot Water + Chilled Water Coil )
- Filter Section ( Aluminum + Bagged + Plated )
- Mixing Box ( Fresh Air + Return Air )
مشخصات هواساز:
استراکچر از پروفیل استاندارد آلومینیوم با گوشه‌های نگهدارنده از جنس آلومینیوم یا پلی آمید تقویت شده
بدنه دو جداره با ورق گالوانیزه به ضخامت 1.5 میلیمتر جهت جدار خارجی و ورق گالوانیزه 1 میلیمتر برای جدار داخلی همراه با عایق پلی یورتان به ضخامت 1 اینچ دو جداره می‌گردد.
دستگاه پس از تولید و شستشوی اولیه و یک لایه آستری، با رنگ پودری الکترواستاتیک رنگ آمیزی می‌شود.
از ناودانی و سپری استاندارد با سایز مناسب ظرفیت دستگاه به‌صورت جوشکاری شده ساخته می‌شود.
مطابق با طراحی انجام شده
مطابق با طراحی انجام شده
مطابق با ظرفیت برودتی از لوله با سایز 5/8 اینچ از 4 تا 6 ردیف با امکان پوشش فین‌ها
مطابق با ظرفیت برودتی از لوله با سایز 5/8 اینچ از 1 تا 2ردیف با امکان پوشش فین‌ها
امکان استفاده از المنت‌های الکتریکی تمام استیل با فین‌های اسپیرال
انواع فن سانتریفیوژ فوروارد یا بک وارد یا پلاگ فن از برندهای داخلی یا اروپایی
الکتروموتور با قدرت مورد نیاز از برند داخلی یا اروپایی
دستگاه اینورتر مناسب با توان الکتروموتور جهت کنترل دور فن و ظرفیت هوادهی
زیر شاسی فن جهت جلوگیری از انتقال لرزش فن به دستگاه
کلیه قسمت‌ها با لاستیک مخصوص درزبندی هوابند می‌شود.
جهت تخلیه آب تقطیر شده از روی سطح کویل از سینی گالوانیزه با ضخامت 2 میلیمتر با یک لایه رنگ مقاوم در شرایط مرطوب استفاده می‌شود.
ترنسمیتر اختلاف فشار دو طرف فن و دو طرف فیلتر
فهرست مطالب
هواساز چیست؟
هواساز یکی از تجهیزات پرکاربرد در صنعت تهویه مطبوع است که وظیفه تامین هوای مطبوع را در محیط برعهده دارد. هواساز به نوعی یک فن کویل بزرگ و البته با امکانات بیشتر است که معمولاً در محیط‌های بزرگ مورد استفاده قرار می‌گیرد. هواساز به تنهایی هیچ کاربردی ندارد زیرا نمی‌تواند حرارت و برودت را خودش تامین کند. دستگاه هواساز در بین مسیر چیلر و بویلر با کانال هوا قرار گرفته و وظیفه توزیع هوای سرد و یا گرم را برعهده می‌گیرد.
با توجه به فصلی که در آن قرار داریم و نوع استفاده‌ای که از هواساز داریم، آب در چیلر یا مینی چیلر، سرد و یا در بویلر، گرم شده و به سمت کویل فین دار هواساز ارسال می‌شود. سپس با استفاده از یک فن، هوای تازه از اطراف کویل‌های مسی دمیده شده و در اثر برخورد هوا با سطح سرد یا گرم کویل‌ها، هوا خنک یا گرم شده و درنهایت از طریق دمپر هواساز در محیط پخش می‌شود.
مشخصات فنی هواساز
جنس بدنه هواساز
بدنه این هواساز به صورت دو جداره ساخته شده است که عبارتند از:
- جدار خارجی: ورق گالوانیزه به ضخامت ۱.۵ میلیمتر
- جدار داخلی: ورق استیل تا ۱ میلیمتر، همراه با عایق پلی یورتان به ضخامت ۱ اینچ.
بدنه هواساز تهویه آسمان از دو جداره با ورق گالوانیزه ساخته شده است. ورق گالوانیزه، یک ماده بادوام و مقرون به صرفه است که در برابر خوردگی و زنگ زدگی مقاوم است. این ماده برای محافظت از بدنه هواساز در برابر محیط‌های خورنده مناسب است.
به‌طور کلی مزیت‌های بدنه هواساز از دو جداره با ورق گالوانیزه عبارتند از:
- دوام و استحکام: بدنه هواساز از ماده‌ای بادوام ساخته شده است که در برابر شرایط سخت محیطی مقاوم است.
- مقاومت در برابر خوردگی و زنگ زدگی: بدنه هواساز در برابر خوردگی و زنگ زدگی مقاوم است که این امر باعث افزایش طول عمر آن می‌شود.
همان‌طور که گفته شد این هواساز دارای عایقی از جنس پلی یورتان می‌باشد. مزایای عایق پلی یورتان عبارتند از:
- وزن سبک: عایق پلی یورتان نسبت به سایر عایق‌ها وزن کمتری دارد که باعث کاهش وزن کلی هواساز می‌شود.
- نصب آسان: عایق پلی یورتان به راحتی نصب می‌شود که باعث کاهش زمان و هزینه نصب می‌شود.
- طول عمر طولانی: عایق پلی یورتان دارای طول عمر طولانی است که باعث کاهش هزینه‌های نگهداری می‌شود.
در مجموع، بدنه هواساز از جداره با ورق گالوانیزه به همراه عایق پلی یورتان، یک گزینه مناسب برای کاربردهای صنعتی است. این بدنه از ماده‌ای بادوام ساخته شده است که در برابر شرایط سخت محیطی مقاوم است. همچنین، این بدنه دارای عایق بندی حرارتی و صوتی مناسبی است که باعث کاهش مصرف انرژی و بهبود کیفیت هوای خروجی می‌شود.
شاسی هواساز
همان‌طور که در مشخصات هواساز برند تهویه آسمان ذکر شده، از ناودانی و سپری در ساخت شاسی این هواساز استفاده شده است. شاسی ساخته شده با ناودانی و سپری، بسیار مستحکم و بادوام است و می‌تواند وزن سنگین هواساز را تحمل کند.
ناودانی نوعی پروفیل باز با سطح مقطع C یا U شکل است که از باکیفیت‌ترین انواع فولاد برای ساخت آن استفاده می‌شود. شکل سطح مقطع خاص این نوع پروفیل باعث می‌شود ناودانی ساختاری یکپارچه و عملکردی مناسب برای تحمل بار داشته باشد. به همین دلیل است که همیشه یکی از گزینه‌های اصلی برای ساخت شاسی هواساز، استفاده از ناودانی به عنوان ستون آن می‌باشد.
پروفیل سپری (به انگلیسی T shaped steel bar) ساختاری شبیه به نام انگلیسی خود یعنی حرف T دارد. سپری از دو بال و یک جان که عمود بر این دو قرار گرفته، ساخته می‌شود. این پروفیل یکی از کاربردی‌ترین و پراستفاده‌ترین انواع مقاطع فولادی است.
پوشش بدنه هواساز
رنگ آمیزی پوشش بدنه هواساز با رنگ پودری الکترواستاتیک، یک روش موثر برای محافظت از بدنه هواساز در برابر خوردگی، زنگ زدگی و آسیب‌های مکانیکی است. این روش همچنین می‌تواند به بهبود ظاهر هواساز نیز کمک کند.
در این روش، رنگ پودری با استفاده از یک دستگاه الکترواستاتیک روی بدنه هواساز پاشیده می‌شود. رنگ پودری به دلیل خاصیت چسبندگی بالایی که دارد، به خوبی روی بدنه هواساز می‌چسبد.
رنگ پودری الکترواستاتیک دارای مزایای زیادی نسبت به سایر روش‌های رنگ آمیزی است. این رنگ بادوام، مقاوم در برابر خوردگی و زنگ زدگی و همچنین قابل شستشو است.
رنگ آمیزی پوشش بدنه هواساز با رنگ پودری الکترواستاتیک توسط افراد متخصص در تهویه آسمان انجام می‌شود زیرا این روش نیاز به تجهیزات و مهارت خاصی دارد.
رنگ پودری الکترواستاتیک، نه تنها سپر محافظی برای هواساز است بلکه ویژگی‌هایی نظیر زیبایی و ماندگاری را نیز به آن می‌بخشد.
انواع فیلترها در هواساز
در ادامه به بررسی انواع فیلترهای استفاده شده در دستگاه‌های هواساز تولید شده توسط تهویه آسمان خواهیم پرداخت.
فیلتر کیسه‌ای
فیلتر کیسه ای (Bagged Filter) معمولاً از جنس پارچه یا مواد غشایی تشکیل شده است. این فیلترها به طور گسترده در سیستم‌های تهویه مطبوع، از جمله هواسازها، استفاده می‌شوند. فیلترهای کیسه ای در هواسازها برای حذف ذرات معلق با اندازه‌ای تا 0.3 میکرومتر استفاده می‌شوند. این ذرات شامل گرد و غبار، باکتری‌ها، ویروس‌ها و سایر آلاینده‌های مضر می‌شوند.
فیلترهای کیسه ای که نسبت به سایر انواع فیلترها هزینه کمتری صرف ساخت آن‌ها می‌شود، می‌توانند ذرات معلق را با راندمان بالایی حذف کنند. این نوع فیلتر باید به طور منظم تعویض شود تا عملکرد صحیح سیستم حفظ شود. توصیه می‌شود فیلترهای کیسه ای هر ۶ تا ۱۲ ماه تعویض شوند. تعمیر و نگهداری منظم فیلترها به اطمینان از تولید هوای تمیز و عاری از آلودگی برای محیط‌های حساس کمک می‌کند.
فیلتر صفحه‌ای
فیلتر صفحه ای (plated filter) نوعی فیلتر هوا است که از یک سری صفحه‌های فلزی با سوراخ‌های ریز تشکیل شده است. این فیلترها برای حذف گرد و غبار، ذرات معلق، میکروب‌ها و سایر آلاینده‌های موجود در هوا استفاده می‌شوند.
فیلترهای صفحه ای در هواساز برای تأمین هوای تمیز و عاری از آلودگی استفاده می‌شوند. این فیلترها معمولاً در مرحله اول سیستم فیلتراسیون هواساز قرار گرفته و وظیفه حذف ذرات بزرگ و متوسط را بر عهده دارند.
فیلترهای صفحه ای به عنوان پیش فیلتر (pre-filter) و فیلتر اصلی (main filter) استفاده می‌شوند. پیش فیلترها برای حذف ذرات بزرگ و متوسط استفاده می‌شوند و فیلتر اصلی برای حذف ذرات ریزتر استفاده می‌شود.
فیلترهای صفحه ای باید به طور منظم تعویض شوند تا عملکرد صحیح خود را حفظ کنند. زمان تعویض فیلترها به عواملی مانند نوع فیلتر، میزان آلودگی هوا و میزان استفاده از هواساز بستگی دارد.
کویل آبی سرمایی
- جنس لوله: لوله‌های کویل آبی سرمایی برای هواساز معمولاً از جنس مس ساخته می‌شوند. مس به دلیل هدایت حرارتی بالای خود، گزینه مناسبی برای این کاربرد است.
- قطر لوله: قطر لوله‌های کویل آبی سرمایی برای هواساز معمولاً ۵/۸ اینچ است. این قطر برای انتقال موثر گرما کافی است.
- تعداد ردیف‌ها: تعداد ردیف‌های کویل آبی سرمایی برای هواساز بر ظرفیت برودتی آن تأثیر می‌گذارد. هرچه تعداد ردیف‌ها بیشتر باشد، ظرفیت برودتی کویل نیز بیشتر خواهد بود. طراحی این کویل‌ها از ۴ تا ۶ ردیف می‌باشد.
- پوشش فین‌ها: فین‌ها در کویل آبی سرمایی برای هواساز وظیفه افزایش سطح تماس بین لوله‌ها و هوا را بر عهده دارند. پوشش فین‌ها می‌تواند از خوردگی و زنگ زدگی فین‌ها جلوگیری کند.
کویل آبی گرمایی
کویل آبی گرمایی یک مبدل حرارتی است که برای انتقال گرما از آب به هوا استفاده می‌شود. این کویل‌ها معمولاً از لوله‌های مسی یا آلومینیومی تشکیل شده‌اند که روی آن‌ها فین‌های نازکی قرار گرفته است. آب گرم از داخل لوله‌ها جریان یافته و هوا از روی فین‌ها عبور می‌کند. در این فرآیند، گرمای آب به هوا منتقل می‌شود و هوا گرم می‌شود.
کویل‌های آبی گرمایی در هواساز برای تأمین گرمایش، مورد استفاده قرار می‌گیرند. این کویل‌ها معمولاً در قسمت پشتی هواساز قرار می‌گیرند و توسط آب گرمی که از سیستم گرمایش مرکزی تأمین می‌شود، گرم می‌شوند. هوای تازه از طریق کویل‌ها عبور می‌کند و گرم می‌شود. سپس، هوای گرم توسط فن هواساز به داخل فضای مورد نظر دمیده می‌شود.
نقش کویل های آبی گرمایی در هواساز عبارتند از:
- تأمین گرمایش مورد نیاز فضای مورد نظر
- بهبود کیفیت هوا
- کاهش رطوبت هوا
ویژگی‌های کویل آبی گرمایی تهویه آسمان برای هواساز عبارتند از:
- جنس لوله: لوله‌های کویل آبی گرمایی برای هواساز از جنس مس ساخته می‌شوند. مس به دلیل هدایت حرارتی بالای خود، گزینه مناسبی برای این کاربرد است.
- قطر لوله: قطر لوله‌های کویل آبی سرمایی برای هواساز ۵/۸ اینچ است. این قطر برای انتقال موثر گرما کافی است.
- تعداد ردیف‌ها: تعداد ردیف‌های کویل آبی گرمایی برای هواساز بر ظرفیت برودتی آن تأثیر می‌گذارد. هرچه تعداد ردیف‌ها بیشتر باشد، ظرفیت برودتی کویل نیز بیشتر خواهد بود. طراحی این کویل‌ها از ۱ تا ۲ ردیف می‌باشد.
- پوشش فین‌ها: فین‌ها در کویل آبی گرمایی برای هواساز وظیفه افزایش سطح تماس بین لوله‌ها و هوا را بر عهده دارند. پوشش فین‌ها می‌تواند از خوردگی و زنگ زدگی فین‌ها جلوگیری کند.
قابلیت افزودن کویل الکتریکی
در دستگاه‌های هواساز تهویه آسمان، این قابلیت برای شما قرار داده شده که می‌توانید به صورت اختیاری، کویل الکتریکی را به دستگاه اضافه نمایید. با استفاده از این ویژگی در زمان‌هایی که نیاز به استفاده از حالت گرمایش دستگاه دارید و سیستم تامین آب گرم هواساز به دلایلی دچار مشکل شده است، به سادگی می‌توانید از این کویل که با سیستم برق کار می‌کند استفاده نموده و اقدام به گرم نمودن واحد خود نمایید.
این کویل الکتریکی از المنت‌های تمام استیل با فین‌های اسپیرال استفاده می‌نماید. المنت‌های تمام استیل با فین‌های اسپیرال معمولاً از لوله‌های استیل ضد زنگ ساخته می‌شوند که با فین‌های اسپیرال مسی یا آلومینیومی پوشیده شده‌اند.
