در دنیای ساختمانهای مدرن، سیستمهای تهویه مطبوع (HVAC) دیگر تنها یک امکان رفاهی به شمار نمیروند، بلکه به یکی از ارکان اصلی آسایش ساکنان، بهرهوری انرژی و حتی ارزش افزوده ملک تبدیل شدهاند. این سیستمها با کنترل دقیق دما، رطوبت و کیفیت هوا، محیطی سالم و راحت فراهم میکنند و همزمان نقش مهمی در کاهش مصرف انرژی ایفا مینمایند؛ زیرا بخش قابل توجهی از انرژی مصرفی ساختمانها (گاهی تا ۴۰–۵۰ درصد) به گرمایش، سرمایش و تهویه اختصاص دارد. در نتیجه، انتخاب و اجرای صحیح این سیستمها نه تنها هزینههای جاری را پایین میآورد، بلکه با افزایش طول عمر تجهیزات و کاهش اثرات زیستمحیطی، به پایداری ساختمان کمک شایانی میکند.
در میان گزینههای متنوع سیستمهای تهویه، فن کویل سقفی توکار یکی از محبوبترین انتخابها برای ساختمانهای اداری، تجاری، مسکونی و هتلها است. این دستگاهها که به صورت توکار (داخل سقف کاذب پنهان)، کاستی (با پنل قابل مشاهده در سقف) یا فن کویل کانالی (با قابلیت توزیع هوا از طریق کانالکشی) عرضه میشوند، هوای محیط را مکش کرده، از روی کویل آب گرم یا سرد عبور میدهند و سپس هوای مطبوع را به فضا بازمیگردانند. مزایای آنها شامل کنترل مستقل دما در هر واحد، نصب آسان در سقف، ظاهر زیبا و عدم اشغال فضای مفید کف است که آنها را برای پروژههای مدرن ایدهآل میسازد.
با این حال، در بسیاری از پروژهها مشاهده میشود که حتی با استفاده از برندهای معتبر و تجهیزات باکیفیت، عملکرد کلی سیستم رضایتبخش نیست؛ نویز آزاردهنده، لرزش مداوم، مصرف برق بالاتر از انتظار، نشتی آب کندانس، کاهش راندمان سرمایش/گرمایش و حتی مشکلات ایمنی پس از چند سال بهرهبرداری، از جمله شکایات رایج هستند. دلیل اصلی این ناکارآمدی اغلب به جزئیاتی برمیگردد که در نگاه اول ساده به نظر میرسند، اما تأثیر عمیقی بر عملکرد دارند.
اغلب مهندسان و نصابها به اشتباه تصور میکنند کارایی فنکویل صرفاً به کیفیت خود دستگاه، مانند موتور فن، کویل یا فیلترها وابسته است؛ در حالی که شاسیکشی صحیح، یعنی طراحی و اجرای فریم حمایتی محکم و دقیق زیر سقف، میتواند تا ۲۰–۳۰ درصد کارایی کلی، عمر مفید قطعات (به ویژه بلبرینگ موتور و پروانه فن) و کاهش سطح صدا را بهبود بخشد. شاسی نامناسب باعث انتقال لرزش به سازه، عدم تراز دستگاه (که منجر به تجمع آب کندانس و سرریز میشود)، افزایش مصرف برق فن به دلیل مقاومت بیشتر در هوادهی و حتی خطر سقوط در بلندمدت میگردد.
هدف این مقاله دقیقاً روشن کردن همین «راز پنهان» است: نشان دادن اینکه چگونه یک شاسیکشی حرفهای و اصولی، نه تنها مشکلات رایج را برطرف میکند، بلکه سیستم تهویه را به سطح بالاتری از کارایی، دوام و آسایش میرساند. با بررسی دقیق جنبههای فنی، اشتباهات متداول و راهکارهای اجرایی، خواننده خواهد آموخت که در ساختمانهای مدرن، کیفیت واقعی تهویه مطبوع را نه فقط برند دستگاه، بلکه کیفیت زیرساخت حمایتی آن تعیین میکند.
فهرست مطالب
فنکویل سقفی چیست و چرا به شاسی نیاز دارد؟
فنکویل سقفی یکی از پرکاربردترین انواع تجهیزات تهویه مطبوع در ساختمانهای مدرن است که به صورت افقی در سقف نصب میشود و هوای محیط را از طریق فن داخلی خود مکش کرده، آن را از روی کویل آب سرد یا گرم عبور میدهد و سپس هوای مطبوع را به فضا بازمیگرداند. این دستگاهها به دلیل اشغال فضای کم، ظاهر تمیز و امکان کنترل مستقل دما در هر اتاق یا زون، گزینهای ایدهآل برای پروژههای اداری، تجاری، هتلها و حتی واحدهای مسکونی محسوب میشوند.
فنکویلهای سقفی عمدتاً به سه دسته اصلی تقسیم میشوند:
- توکار (Concealed Ceiling): کاملاً داخل سقف کاذب یا فضای بالای سقف پنهان میشود و تنها دریچههای مکش و پرتاب هوا قابل مشاهده است؛ این نوع کمصدا و مناسب فضاهای حساس به زیبایی است.
- کاستی (Cassette): پنل آن روی سقف کاذب دیده میشود و معمولاً در مدلهای چهارطرفه (هوادهی از چهار جهت برای توزیع یکنواخت)، دوطرفه یا یکطرفه تولید میشود؛ چهارطرفه بیشترین کاربرد را در اتاقهای مربعی یا مرکزی دارد.
- کانالی (Ducted): با قابلیت اتصال به کانالهای هوا، برای توزیع در فضاهای بزرگتر یا چندین اتاق مناسب است و اغلب به صورت توکار نصب میگردد.
وزن یک فنکویل سقفی بسته به ظرفیت (معمولاً از ۲۰۰ تا ۱۲۰۰ CFM یا بیشتر) و مدل، بین حدود ۱۵ تا ۱۲۰ کیلوگرم متغیر است. برای مثال، مدلهای کوچک ۲۰۰–۴۰۰ CFM اغلب ۱۵–۳۰ کیلوگرم وزن دارند، در حالی که ظرفیتهای بالاتر مانند ۸۰۰–۱۲۰۰ CFM میتوانند به ۵۰–۱۲۰ کیلوگرم برسند. علاوه بر وزن خشک دستگاه، باید وزن آب داخل کویل را نیز در نظر گرفت؛ حجم آب در کویل (بسته به تعداد ردیفها و ابعاد) معمولاً چند لیتر است که میتواند ۵–۲۰ کیلوگرم بار اضافی ایجاد کند. همچنین، لرزش طبیعی ناشی از چرخش فن و موتور (به ویژه در سرعتهای بالا) نیروهای دینامیکی قابل توجهی تولید میکند که اگر مهار نشود، به مرور زمان به سازه منتقل میشود.
اگر شاسی (فریم حمایتی یا استراکچر نگهدارنده) به درستی طراحی و اجرا نشود، مشکلات جدی ایجاد خواهد شد. خطر اصلی، سقوط دستگاه پس از چند سال (به دلیل شل شدن اتصالات یا خوردگی) است که میتواند خسارات جانی و مالی سنگینی به بار آورد. لرزش بیش از حد به دلیل عدم تعادل یا اتصال ضعیف، نویز آزاردهنده (گاهی تا چند دسیبل بالاتر از حد استاندارد) تولید میکند و حتی به بلبرینگ موتور و پروانه فن آسیب میرساند. انحراف تراز دستگاه یکی دیگر از عواقب شایع است؛ اگر فنکویل حتی کمی کج نصب شود، آب کندانس در یک سمت تشتک جمع شده و باعث سرریز، نشتی به سقف کاذب، لکههای زرد روی دیوارها یا آسیب به کفپوش میگردد. در نهایت، همه این مسائل منجر به کاهش راندمان کلی سیستم میشوند: مصرف برق فن افزایش مییابد (به دلیل مقاومت بیشتر در هوادهی ناشی از لرزش)، ظرفیت سرمایش/گرمایش واقعی کمتر از طراحی میشود و عمر مفید دستگاه به طور قابل توجهی کوتاه میگردد.
به عبارت ساده، فنکویل سقفی بدون شاسی محکم و دقیق، مانند ماشینی است که روی پایههای لرزان قرار گرفته؛ ممکن است حرکت کند، اما عملکرد واقعی و ایمن نخواهد داشت. شاسیکشی اصولی نه تنها ایمنی را تضمین میکند، بلکه کلید دستیابی به حداکثر کارایی، کمصدا بودن و دوام طولانیمدت سیستم تهویه است. با توجه به قیمت هواساز سقفی (یا همان فن کویل سقفی) که این روزها بسیار افزایش یافته است، اولویت دادن به این موضوع از اهمیت زیادی برخوردار است.

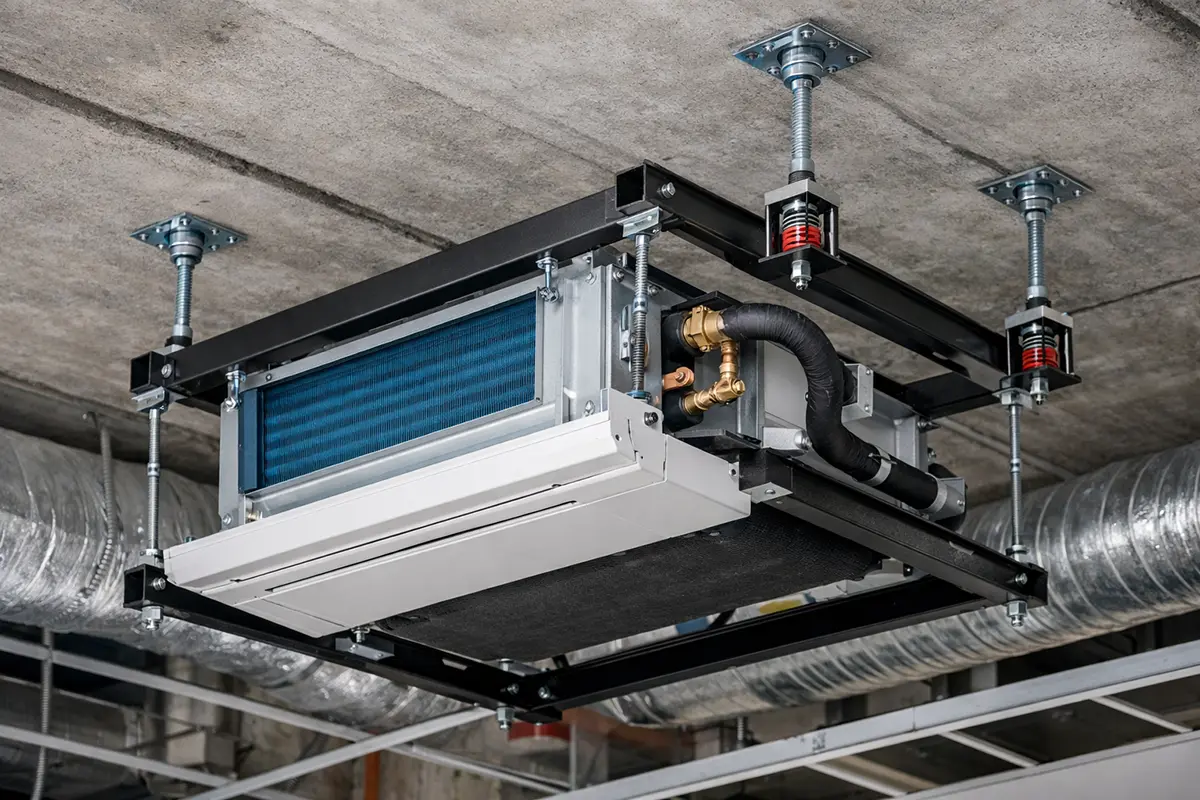

شاسیکشی چیست و چرا «راز» پنهان کارایی است؟
شاسیکشی در زمینه نصب فنکویل سقفی، به معنای طراحی، ساخت و اجرای یک فریم حمایتی یا استراکچر نگهدارنده فلزی (معمولاً از نبشی، پروفیل قوطی یا ساپورتهای پیشساخته) است که دستگاه را از سقف آویزان میکند. این ساختار مانند یک اسکلت محکم عمل میکند و وزن فنکویل، لرزشهای ناشی از فن و موتور، و نیروهای دینامیکی را به نقاط اتکای سقف (مانند تیرهای بتنی یا فلزی) منتقل مینماید. شاسی نه تنها وزن خشک دستگاه (۴۰ تا ۱۲۰ کیلوگرم) و وزن اضافی آب داخل کویل را تحمل میکند، بلکه با استفاده از اتصالات ایمن مانند انکر بولت شیمیایی، پیچ متری، یا لرزهگیرهای رابر/فنری، دستگاه را در موقعیت دقیق و تراز نگه میدارد.
تفاوت شاسیکشی فنکویل سقفی با سیستمهایی مانند داکت اسپلیت یا هواساز صنعتی در بار، ابعاد و الزامات نصب نهفته است. در داکت اسپلیت، یونیت داخلی (هواساز) اغلب بزرگتر و سنگینتر است و معمولاً نیاز به شاسی با فاصله بیشتر از سقف دارد تا دسترسی به فیلترها و سرویس آسان باشد؛ همچنین کانالکشی گسترده آن بارهای متفاوتی ایجاد میکند. هواسازها هم به دلیل حجم بالا و ظرفیت بیشتر، شاسیهای سنگینتر و پیچیدهتری میطلبند که گاهی روی پایههای بتنی یا سازههای جداگانه نصب میشوند. اما فنکویل سقفی کوچکتر، سبکتر و بیشتر توکار است؛ بنابراین شاسی آن باید دقیقتر، کمحجمتر و با تمرکز بر کنترل لرزش و تراز باشد تا با سقف کاذب هماهنگ شود و نویز به حداقل برسد. در فنکویل، شاسی مستقیماً زیر دستگاه قرار میگیرد و لرزش را به سازه منتقل نمیکند، در حالی که در داکت اسپلیت یا هواساز، شاسی اغلب برای جلوگیری از انتقال صدا به کانالها طراحی میشود.
شاسی تأثیر مستقیم و عمیقی بر عملکرد کلی فنکویل دارد و به همین دلیل «راز» پنهان کارایی محسوب میشود. نخست، لرزش و نویز؛ فن و موتور در حال چرخش نیروهای ارتعاشی تولید میکنند که اگر شاسی ضعیف یا بدون لرزهگیر باشد، این لرزشها به سقف، دیوارها و حتی کل ساختمان منتقل شده و نویز آزاردهندهای (گاهی ۸–۱۵ دسیبل بیشتر از حد استاندارد) ایجاد میکند. شاسی اصولی با لرزهگیر، این ارتعاشات را جذب کرده و سیستم را تقریباً بیصدا نگه میدارد.
دوم، تراز بودن دستگاه؛ تراز دقیق فنکویل برای تخلیه صحیح آب کندانس حیاتی است. حتی انحراف چند میلیمتری باعث جمع شدن آب در یک سمت تشتک میشود و منجر به سرریز، نشتی به سقف کاذب، لکههای آب روی دیوارها و آسیب به مصالح میگردد. شاسی نامناسب این تراز را از بین میبرد، در حالی که شاسی حرفهای با نقاط اتکای چهارگانه و کنترل لیزری، آن را حفظ میکند.
سوم، طول عمر بلبرینگ و موتور؛ لرزش مداوم ناشی از شاسی ضعیف، فشار غیرعادی به بلبرینگها و یاتاقانهای موتور وارد کرده و آنها را زودتر فرسوده میکند؛ این مسئله میتواند عمر مفید قطعات را ۳۰–۵۰ درصد کاهش دهد. شاسی محکم، تعادل را حفظ کرده و فشار را یکنواخت توزیع مینماید.
چهارم، مصرف برق فن؛ لرزش و عدم تراز باعث مقاومت بیشتر در مسیر هوا، افزایش بار روی فن و در نتیجه مصرف برق بالاتر (گاهی تا ۲۰ درصد) میشود. شاسی مناسب هوادهی روانتر را تضمین کرده و مصرف را بهینه میکند.
در نهایت، ایمنی بلندمدت؛ شاسی غیراستاندارد پس از چند سال ممکن است شل شود، اتصالات زنگ بزند یا در زلزله آسیب ببیند و خطر سقوط دستگاه (با وزن قابل توجه) را افزایش دهد. شاسی اصولی با ضریب ایمنی بالا (معمولاً ۲–۳ برابر بار واقعی) و مواد مقاوم، این ریسک را به صفر میرساند.
به طور خلاصه، شاسیکشی چیزی فراتر از یک پایه ساده است؛ این عنصر کلیدی است که کارایی واقعی، دوام، آسایش صوتی و ایمنی سیستم تهویه را تعیین میکند. بسیاری از مشکلات ظاهراً مربوط به دستگاه، در واقع ریشه در شاسی ضعیف دارند – رازی که اغلب نادیده گرفته میشود، اما تأثیر آن بر عملکرد کلی ساختمان مدرن، غیرقابل انکار است.
انواع روشها و متریالهای شاسیکشی فنکویل سقفی
شاسیکشی فنکویل سقفی یکی از مراحل حیاتی نصب است که باید با توجه به وزن دستگاه، نوع سقف (بتنی یا فلزی)، دسترسی به سرویس و الزامات لرزهگیر انجام شود. انتخاب متریال و روش مناسب نه تنها ایمنی را تضمین میکند، بلکه به کاهش نویز، حفظ تراز و افزایش عمر مفید دستگاه کمک شایانی مینماید. در ادامه، رایجترین روشها و متریالهای مورد استفاده در پروژههای ایرانی و بینالمللی بررسی میشود.
یکی از سنتیترین و پرکاربردترین روشها، شاسی نبشی (کلاف نبشی) است. در این روش، معمولاً از نبشی سایز ۳ یا ۴ سانتیمتر (L شکل) برای ساخت یک فریم چهارضلعی یا مستطیلی استفاده میشود که دقیقاً زیر ابعاد فنکویل قرار میگیرد. این فریم با چهار یا شش نقطه اتکا به سقف متصل شده و دستگاه از طریق پیچ متری سایز ۸ یا ۱۰ (با مهره و واشر) به آن آویزان میگردد. نبشی به دلیل استحکام بالا، قیمت مناسب و امکان جوشکاری آسان، گزینهای کلاسیک است.
روش دوم، استفاده از پروفیل قوطی (۴۰×۴۰ یا ۴۰×۸۰ میلیمتر) است. قوطیها به دلیل شکل بسته و مقاومت بیشتر در برابر خمش و پیچش، برای فنکویلهای سنگینتر (ظرفیت بالای ۸۰۰ CFM) یا پروژههایی که نیاز به فاصله بیشتر از سقف دارند، ترجیح داده میشوند. این پروفیلها را میتوان به صورت فریم جوشی یا با اتصالات پیچ و مهره ساخت و اغلب با رنگ الکترواستاتیک یا گالوانیزه برای جلوگیری از زنگزدگی استفاده میشود.
در سالهای اخیر، ساپورتهای پیشساخته محبوبیت زیادی پیدا کردهاند. این ساپورتها شامل انواع راد (میلگرد آجدار)، کانال استراکچر (مانند کانالهای C شکل یا یونیاسترات) و فریمهای آماده گالوانیزه با قابلیت تنظیم ارتفاع (معمولاً ۲.۵ تا ۵ سانتیمتر ریگلاژ) هستند. ساپورتهای پیشساخته سرعت نصب را بسیار افزایش میدهند، نیاز به جوشکاری در محل را کاهش میدهند و اغلب با لرزهگیرهای کارخانهای همراه هستند؛ بنابراین برای پروژههای بزرگ و زمانمحدود بسیار مناسباند.
روشهای اتصال شاسی به سقف نیز تنوع دارند و انتخاب آنها به نوع سازه بستگی دارد.
– انکر بولت شیمیایی: با حفاری سوراخ در بتن، تزریق رزین شیمیایی و قرار دادن بولت، اتصالی بسیار محکم و مقاوم در برابر لرزش و کشش ایجاد میکند. این روش در بتنهای مسلح و مناطق زلزلهخیز بهترین گزینه است.
– تفنگ میخکوب (در بتن): سریعترین روش است؛ با شلیک میخ فولادی مستقیم به بتن، اتصال فوری ایجاد میشود. مناسب برای سقفهای بتنی صاف و پروژههای سریع، اما ظرفیت باربری کمتری نسبت به شیمیایی دارد و در بتن ضعیف ممکن است شل شود.
– جوشکاری (در سازه فلزی): اگر سقف از تیرآهن یا پروفیل فلزی باشد، فریم شاسی مستقیماً جوش داده میشود که اتصالی بسیار قوی و دائمی ایجاد میکند، اما نیاز به تجهیزات جوشکاری و مهارت بالا دارد و در صورت نیاز به جابجایی، دشوار است.
در نهایت، انتخاب روش به عواملی مانند وزن فنکویل، نوع سقف، بودجه پروژه، زمان اجرا و الزامات لرزهای (مبحث ۶ و ۱۶ مقررات ملی ساختمان) بستگی دارد. در پروژههای مدرن، ترکیبی از ساپورت پیشساخته با انکر شیمیایی اغلب بهترین تعادل بین سرعت، ایمنی و دوام را فراهم میکند.
مراحل حرفهای شاسیکشی گام به گام
شاسیکشی حرفهای فنکویل سقفی فرایندی دقیق و مرحلهبهمرحله است که اگر به درستی اجرا شود، نه تنها ایمنی و دوام سیستم را تضمین میکند، بلکه لرزش، نویز و مشکلات رایج مانند نشتی کندانس را به حداقل میرساند. در ادامه، مراحل اجرایی استاندارد و توصیهشده توسط نصابهای حرفهای و مطابق با الزامات مقررات ملی ساختمان (مبحث ۱۶ و ۶) به صورت گامبهگام توضیح داده میشود.
گام اول: محاسبه بار و تعیین ضریب ایمنی
ابتدا وزن کل فنکویل را محاسبه کنید. وزن خشک دستگاه (از کاتالوگ سازنده) را با وزن آب داخل کویل (تقریباً ۵ تا ۲۰ کیلوگرم بسته به ظرفیت) و وزن احتمالی لولهکشی متصل جمع بزنید. سپس ضریب ایمنی ۲ تا ۳ برابر را اعمال کنید؛ برای مثال اگر وزن کل ۸۰ کیلوگرم باشد، شاسی باید حداقل ظرفیت تحمل ۱۶۰ تا ۲۴۰ کیلوگرم را داشته باشد. این ضریب برای پوشش نیروهای دینامیکی (لرزش فن)، بارهای لرزهای و فرسایش طولانیمدت ضروری است. محاسبه دقیق را میتوان با نرمافزارهای ساده یا فرمولهای مهندسی انجام داد تا سایز نبشی، قوطی یا پیچ متری انتخاب شود.
گام دوم: تعیین محل دقیق نصب
قبل از هرگونه برش یا سوراخکاری، موقعیت دقیق فنکویل را روی نقشه تأیید کنید. محل باید با لولهکشی رفت و برگشت آب (ورودی/خروجی کویل)، لوله تخلیه کندانس و دسترسی به فیلتر و پنل سرویس هماهنگ باشد. حداقل فاصله از دیوارها و ستونها (معمولاً ۳۰–۵۰ سانتیمتر) را رعایت کنید تا فضای کافی برای باز و بسته کردن پنلها وجود داشته باشد. در این مرحله، موقعیت چهار نقطه اتکا (گوشههای فریم) را علامتگذاری کنید و مطمئن شوید که نقاط اتکا دقیقاً روی تیرهای اصلی سقف یا نقاط مقاوم بتن قرار میگیرند.
گام سوم: تراز کردن سقف و ایجاد چهار نقطه اتکا
با استفاده از تراز لیزری یا تراز حبابی دقیق، سطح سقف را در محدوده نصب بررسی کنید. اگر سقف کاذب یا بتن ناهموار باشد، نقاط اتکا را طوری تنظیم کنید که فریم کاملاً افقی شود. چهار نقطه اتکا (یا بیشتر برای دستگاههای سنگین) را علامتگذاری کرده و سوراخکاری را آغاز کنید. برای بتن از دریل چکشی با مته مناسب استفاده کنید و عمق سوراخ را طبق نوع انکر (معمولاً ۸–۱۲ سانتیمتر) رعایت نمایید.
گام چهارم: ساخت و نصب فریم شاسی (جوشکاری یا پیچ و مهره)
فریم را روی زمین یا کارگاه بسازید: نبشی یا قوطی را برش دهید، جوشکاری کنید (جوش شیاری یا گوشهای با کیفیت) و سپس رنگ ضدزنگ یا گالوانیزه بزنید. فریم آماده را با پیچ متری، راد یا ساپورت پیشساخته به نقاط اتکا متصل کنید. در سازه فلزی میتوانید مستقیم جوش دهید. پس از نصب، فریم را با تراز چک کنید و اگر لازم بود با مهرههای تنظیمکننده ریگلاژ نمایید تا کاملاً تراز شود.
گام پنجم: نصب لرزهگیر بین شاسی و دستگاه
لرزهگیر (رابر آویز، پد رببری یا فنرهای کوچک) را بین فریم شاسی و پایههای فنکویل قرار دهید. این قطعه ارتعاشات موتور و فن را جذب کرده و مانع انتقال آنها به سازه میشود. لرزهگیر باید ظرفیت تحمل وزن دستگاه را داشته باشد و معمولاً در چهار گوشه نصب میگردد. بدون لرزهگیر، حتی شاسی محکم هم نویز قابل توجهی تولید خواهد کرد.
گام ششم: کنترل نهایی تراز با تراز لیزری
پس از آویزان کردن دستگاه روی شاسی، دوباره با تراز لیزری (یا تراز دیجیتال دقیق) تمام جهات (طولی، عرضی و مورب) را چک کنید. انحراف بیش از ۲–۳ میلیمتر مجاز نیست، زیرا حتی این مقدار کوچک باعث تجمع آب کندانس در یک سمت میشود. اگر لازم بود، با تنظیم مهرههای پیچ متری یا افزودن واشر، تراز را اصلاح کنید.
گام هفتم: تست بارگذاری قبل از نصب نهایی
قبل از اتصال لولهکشی و برق، تست بارگذاری انجام دهید. ابتدا دستگاه را بدون اتصال لولهها آویزان کنید و سپس بار اضافی (مثلاً کیسههای شن یا وزنه معادل ۱.۵ برابر وزن دستگاه) را برای ۲۴–۴۸ ساعت روی آن قرار دهید. در این مدت لرزش، خمش فریم، شل شدن اتصالات و تغییر تراز را بررسی کنید. اگر همه چیز پایدار بود، میتوانید لولهکشی، برق و تست نهایی سیستم را انجام دهید.
اجرای دقیق این مراحل زمانبر به نظر میرسد، اما در عمل تنها چند ساعت طول میکشد و تفاوت چشمگیری در عملکرد بلندمدت فنکویل ایجاد میکند. نصابهای حرفهای همیشه تأکید دارند: «شاسی خوب، نصف عمر مفید سیستم را تضمین میکند». با رعایت این گامها، میتوانید از مشکلات رایج مانند نویز مداوم، نشتی و خرابی زودرس جلوگیری کرده و سیستمی آرام، کارآمد و ایمن تحویل دهید.
اشتباهات رایج در شاسیکشی که کارایی را نابود میکنند
شاسیکشی فنکویل سقفی اگرچه به ظاهر ساده به نظر میرسد، اما کوچکترین اشتباه در اجرا میتواند عملکرد کلی سیستم تهویه را به شدت تحت تأثیر قرار دهد. بسیاری از مشکلات رایج مانند نویز آزاردهنده، نشتی آب، مصرف برق بالا و حتی خطر سقوط دستگاه، دقیقاً از همین اشتباهات متداول ناشی میشوند. در ادامه، مهمترین خطاهای رایج را بررسی میکنیم تا بتوانید از آنها جلوگیری کرده و سیستمی واقعاً کارآمد و ایمن تحویل دهید.
استفاده از پیچ متری نازک یا رولپلاک ساده
یکی از شایعترین اشتباهات، انتخاب پیچ متری سایز کوچک (مثلاً ۶ یا کمتر) یا استفاده از رولپلاک پلاستیکی معمولی به جای انکر بولت شیمیایی یا تفنگ میخکوب است. این اتصالات ظرفیت باربری کافی ندارند و تحت وزن دستگاه (به ویژه با آب داخل کویل) و نیروهای دینامیکی لرزش، به مرور زمان شل میشوند یا کاملاً از جا درمیآیند. نتیجه؟ لرزش شدید، نویز مداوم و در بلندمدت خطر سقوط دستگاه.
عدم استفاده از لرزهگیر → نویز شدید
بسیاری از نصابها لرزهگیر (رابر آویز، پد رببری یا فنر) را حذف میکنند تا هزینه را کاهش دهند. اما بدون لرزهگیر، ارتعاشات موتور و فن مستقیماً به فریم شاسی و سپس به سقف و دیوارها منتقل میشود. این مسئله میتواند سطح صدا را ۸ تا ۱۵ دسیبل افزایش دهد و برای ساکنان ساختمان بسیار آزاردهنده باشد. لرزهگیر نه تنها نویز را به شدت کاهش میدهد، بلکه عمر بلبرینگ و موتور را نیز افزایش میدهد.
شاسی غیرتراز → جمع شدن آب در یک سمت و سرریز کندانس
اگر فریم شاسی حتی چند میلیمتر کج باشد، آب کندانس در یک سمت تشتک جمع شده و به جای تخلیه صحیح، سرریز میکند. این مشکل منجر به نشتی به سقف کاذب، ایجاد لکههای زرد روی دیوارها، آسیب به مصالح و حتی خرابی کفپوش میشود. بسیاری از پروژهها پس از چند ماه استفاده با این مشکل مواجه میشوند و مجبور به باز کردن سقف کاذب برای اصلاح تراز میگردند.
فاصله زیاد نقاط اتکا → خم شدن فریم
در برخی نصبها، نصابها برای صرفهجویی در مواد، تنها دو یا سه نقطه اتکا استفاده میکنند یا فاصله بین نقاط را بیش از حد زیاد میگذارند. این کار باعث خم شدن فریم (به ویژه در فنکویلهای سنگینتر) میشود و تعادل دستگاه را از بین میبرد. نتیجه آن لرزش بیشتر، نویز بالاتر و کاهش عمر مفید قطعات است. استاندارد حرفهای حداقل چهار نقطه اتکا با فاصله مناسب (معمولاً کمتر از ۱ متر) است.
عدم پیشبینی دسترسی برای سرویس فیلتر و کویل
بعضی نصابها فریم را طوری طراحی میکنند که پس از نصب، پنل سرویس فیلتر یا دسترسی به کویل تقریباً غیرممکن میشود. این اشتباه در بلندمدت هزینههای نگهداری را به شدت افزایش میدهد؛ زیرا برای تعویض فیلتر یا شستشوی کویل باید بخشهایی از سقف کاذب را تخریب کنند. همیشه قبل از ساخت فریم، نقشه دسترسی سرویس را بررسی کنید و حداقل ۵۰–۷۰ سانتیمتر فضای باز در اطراف دستگاه پیشبینی نمایید.
شاسی بدون ضریب ایمنی کافی در مناطق زلزلهخیز
در ایران که بیشتر مناطق زلزلهخیز هستند، بسیاری از شاسیها بدون اعمال ضریب ایمنی مناسب (حداقل ۲–۳ برابر وزن کل) اجرا میشوند. این مسئله در زمان زلزله یا حتی لرزشهای کوچک، خطر سقوط دستگاه را به شدت افزایش میدهد. مبحث ۶ و ۱۶ مقررات ملی ساختمان صراحتاً الزام ضریب ایمنی بالا و استفاده از انکرهای مقاوم (ترجیحاً شیمیایی) را تأکید میکند.
این اشتباهات اغلب به دلیل کمبود تجربه نصاب، فشار زمانی پروژه یا تلاش برای کاهش هزینه رخ میدهند، اما هزینه اصلاح آنها بسیار بیشتر از پیشگیری است. با رعایت استانداردهای حرفهای و توجه به جزئیات، میتوانید از تمام این مشکلات جلوگیری کنید و فنکویلی آرام، کارآمد و ایمن برای سالهای طولانی تحویل دهید. در واقع، بسیاری از نصابهای باتجربه میگویند: «۹۰ درصد مشکلات فنکویل سقفی، ریشه در شاسی دارد، نه خود دستگاه.»
