فناوری‌های بازیافت حرارت در چیلرهای هوا خنک

این مقاله بر اساس بررسی منابع فنی معتبر مانند گزارش‌های شرکت‌هایی مثل Carrier و Trane، و مقالات علمی در مورد سیستم‌های HVAC، تدوین شده است. هدف این است که مقاله هم جنبه‌های تئوری و هم عملی را پوشش دهد، تا خواننده بتواند درک کاملی از فناوری، مزایا، چالش‌ها و کاربردها به دست آورد. برای دسترسی به گزارش‌های دقیق‌تر، به وب‌سایت‌های رسمی Carrier (www.carrier.com) و Trane (www.trane.com) مراجعه کنید و بخش‌های “Commercial HVAC” یا “Technical Resources” را بررسی کنید. همچنین، تماس با نمایندگان محلی این شرکت‌ها در ایران می‌تواند به دسترسی به کاتالوگ‌ها یا white papers کمک کند. وب‌سایت‌هایی مثل ASHRAE (www.ashrae.org) یا ScienceDirect برای مقالات علمی مرتبط با بازیافت حرارت در HVAC مناسب هستند.

چیلرهای هوا خنک و نقش آن‌ها در سیستم‌های خنک‌کننده

چیلرهای هوا خنک (Air-Cooled Chillers) یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع و خنک‌کننده (HVAC) هستند که برای خنک‌سازی فضاها یا فرآیندهای صنعتی با انتقال حرارت از محیط داخلی به هوای بیرون استفاده می‌شوند. این چیلرها به‌ویژه در کاربردهایی که دسترسی به آب محدود است یا هزینه‌های نگهداری سیستم‌های آب‌خنک بالا باشد، محبوب‌اند. چیلرهای هوا خنک از چرخه تبرید تراکمی (Vapor Compression Refrigeration Cycle) برای خنک‌سازی استفاده می‌کنند. اجزای اصلی آن‌ها شامل موارد زیر است:

• کمپرسور: مبرد (معمولاً R410A یا R134a) را فشرده می‌کند و دما و فشار آن را بالا می‌برد.
• کندانسور هوا خنک: حرارت جذب‌شده از محیط را به هوای بیرون منتقل می‌کند. این بخش از فن‌هایی برای انتقال هوای محیط از روی کویل‌های کندانسور استفاده می‌کند.
• اواپراتور: مبرد در این بخش گرما را از آب یا سیال خنک‌کننده جذب می‌کند و آن را خنک می‌کند.
• شیر انبساط (Expansion Valve): فشار مبرد را کاهش می‌دهد تا در اواپراتور تبخیر شود و گرما را جذب کند.

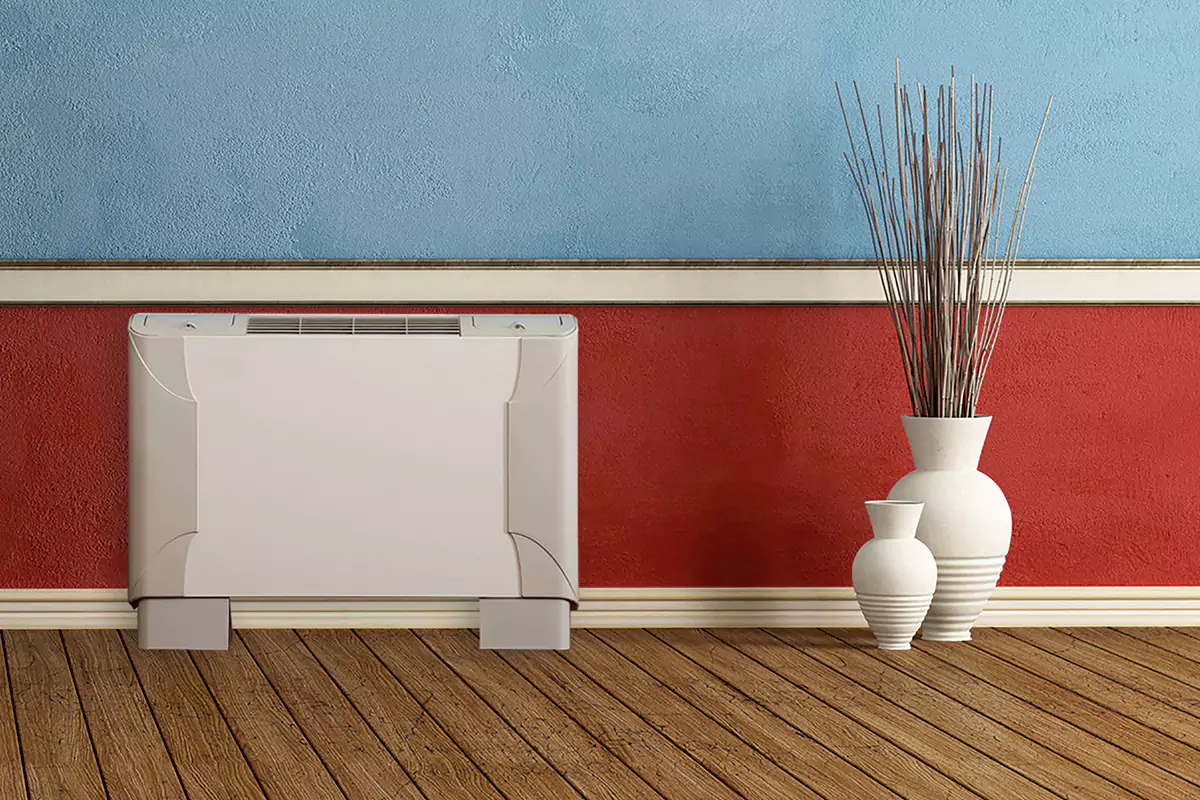

چیلرهای هوا خنک معمولاً آب سرد (بین ۴۴ تا ۵۵ درجه فارنهایت یا ۷ تا ۱۳ درجه سانتی‌گراد) تولید می‌کنند که از طریق پمپ‌ها به واحدهای توزیع‌کننده (مانند فن کویل سقفی یا فن کویل زمینی) منتقل می‌شود.

بازیافت حرارت (heat recovery) و اهمیت آن در صرفه‌جویی انرژی و کاهش انتشار کربن

بازیافت حرارت (Heat Recovery) فرآیندی است که در آن حرارت تلف‌شده یا اضافی از یک سیستم (مانند چیلرهای هوا خنک، فرآیندهای صنعتی، یا سیستم‌های HVAC) جمع‌آوری و برای مصارف دیگر مانند گرمایش آب، گرمایش فضا، یا پیش‌گرمایش سیال‌ها استفاده می‌شود. این فناوری در چیلرهای هوا خنک، که معمولاً حرارت را به هوای محیط دفع می‌کنند، اهمیت ویژه‌ای دارد، زیرا می‌تواند کارایی انرژی را بهبود بخشد و اثرات زیست‌محیطی را کاهش دهد.

به‌جای استفاده از منابع انرژی جداگانه (مثل بویلرهای گازی یا برقی برای تولید آب گرم)، حرارت تلف‌شده چیلر بازیافت می‌شود. این امر می‌تواند مصرف انرژی را ۲۰-۳۰٪ کاهش دهد (بر اساس داده‌های شرکت‌هایی مثل Carrier). با استفاده از حرارت بازیافت‌شده، کارایی کلی سیستم افزایش می‌یابد. برای مثال، یک چیلر با COP سرمایشی ۳٫۵ می‌تواند با بازیافت حرارت، COP ترکیبی (سرمایش + گرمایش) تا ۵ یا بیشتر داشته باشد. در کاربردهایی مثل هتل‌ها که نیاز به آب گرم و سرمایش همزمان دارند، بازیافت حرارت می‌تواند هزینه‌های سوخت را به‌طور قابل‌توجهی کاهش دهد. مثلاً، تولید ۱,۰۰۰,۰۰۰ BTU حرارت با گاز طبیعی ممکن است ۱۰ دلار هزینه داشته باشد، اما با بازیافت حرارت، این هزینه به صفر می‌رسد. همچنین در ساختمان‌هایی با نیاز همزمان به سرمایش و گرمایش (مثل بیمارستان‌ها)، بازیافت حرارت نیاز به تجهیزات گرمایشی جداگانه را حذف می‌کند.

با کاهش مصرف سوخت‌های فسیلی (مثل گاز طبیعی یا زغال‌سنگ) برای گرمایش، انتشار دی‌اکسید کربن (CO2) کاهش می‌یابد. به‌عنوان مثال، بازیافت حرارت از یک چیلر ۲۰۰ تنی می‌تواند سالانه صدها تن CO2 را کاهش دهد (بر اساس گزارش‌های آژانس بین‌المللی انرژی). فناوری بازیافت حرارت با استانداردهایی مثل LEED، ASHRAE 90.1، یا اهداف کربن‌صفر (Net-Zero) هم‌راستا است و به ساختمان‌ها کمک می‌کند گواهینامه‌های سبز دریافت کنند. با کاهش نیاز به تولید گرمایش الکتریکی، فشار بر شبکه‌های برق (که اغلب از سوخت‌های فسیلی تغذیه می‌شوند) کم می‌شود، که به‌طور غیرمستقیم انتشار کربن را کاهش می‌دهد.

در یک پروژه بیمارستانی با چیلرهای Trane مجهز به بازیافت حرارت، انتشار CO2 سالانه تا ۱۵٪ کاهش یافت، معادل حذف مصرف سوخت ۱۰۰ خانوار.

در ایران، با توجه به هزینه‌های بالای سوخت و برق، بازیافت حرارت می‌تواند به کاهش هزینه‌های عملیاتی در ساختمان‌های تجاری و صنعتی کمک کند. همچنین، در مناطق گرم و خشک که چیلرهای هوا خنک رایج‌اند، این فناوری کاربرد گسترده‌ای دارد. هتل‌ها، بیمارستان‌ها، و مجتمع‌های مسکونی در شهرهایی مثل تهران، مشهد یا شیراز می‌توانند از بازیافت حرارت برای گرمایش آب یا فضا بهره ببرند.

در این راستا عدم آگاهی کافی در صنعت HVAC ایران و کمبود متخصصان طراحی سیستم‌های بازیافت حرارت می‌تواند مانع باشد. همچنین، نیاز به سیاست‌های تشویقی برای ترویج این فناوری وجود دارد.

نمونه‌های عملی

1. پروژه دانشگاه آلاباما (Carrier): استفاده از چیلرهای AquaForce با بازیافت حرارت برای گرمایش آب، که منجر به صرفه‌جویی ۲۵٪ در هزینه‌های انرژی شد.
2. بیمارستان‌ها با چیلرهای Trane: سیستم‌های CGAM مجهز به دی‌سوپرهیتر، که آب گرم بهداشتی را با هزینه صفر تولید کردند و انتشار کربن را کاهش دادند.

مکانیسم بازیافت حرارت: چگونه حرارت کندانسور (که معمولاً به هوا دفع می‌شود) برای تولید آب گرم یا گرمایش استفاده می‌شود؟

مکانیسم بازیافت حرارت در چیلرهای هوا خنک فرآیندی است که طی آن حرارت تلف‌شده در کندانسور، که به‌طور معمول از طریق فن‌ها به هوای محیط دفع می‌شود، جمع‌آوری و برای کاربردهایی مانند تولید آب گرم یا گرمایش فضا استفاده می‌شود. این فرآیند نه‌تنها کارایی انرژی سیستم را افزایش می‌دهد، بلکه هزینه‌های عملیاتی و انتشار کربن را کاهش می‌دهد.

چیلرهای هوا خنک از چرخه تبرید تراکمی برای خنک‌سازی استفاده می‌کنند، که در آن حرارت جذب‌شده از محیط (مثل ساختمان یا فرآیند صنعتی) در کندانسور به هوای بیرون منتقل می‌شود. این حرارت معمولاً در قالب گاز داغ مبرد (مانند R410A یا R134a) با دمایی بین ۷۰ تا ۱۲۰ درجه سانتی‌گراد (بسته به شرایط عملیاتی) تولید می‌شود. در سیستم‌های بدون بازیافت، این انرژی به‌صورت کامل به محیط دفع می‌شود. اما با استفاده از فناوری‌های بازیافت حرارت، این انرژی برای مصارف مفید جمع‌آوری می‌شود.

مکانیسم بازیافت حرارت معمولاً از طریق افزودن تجهیزات خاص به چیلر، مانند دی‌سوپرهیتر یا کندانسورهای بازیابی حرارت، انجام می‌شود. این تجهیزات حرارت را به یک سیال واسطه (معمولاً آب) منتقل می‌کنند که می‌تواند برای گرمایش استفاده شود.

اجزای کلیدی در بازیافت حرارت

برای بازیافت حرارت کندانسور، از دو روش اصلی استفاده می‌شود:

الف) دی‌سوپرهیتر (Desuperheater)

دی‌سوپرهیتر قبل از کندانسور در چرخه تبرید قرار می‌گیرد و حرارت گاز داغ خروجی از کمپرسور (در حالت سوپرهیت، با دمایی بین ۷۰ تا ۱۰۰ درجه سانتی‌گراد) را جمع‌آوری می‌کند. این گاز داغ از طریق یک مبدل حرارتی با سیال واسطه (معمولاً آب) تماس می‌یابد و گرما را به آن منتقل می‌کند.

مزایا:

– دمای بالای گاز سوپرهیت امکان تولید آب گرم با دمای بالا (تا ۶۰-۷۰ درجه سانتی‌گراد) را فراهم می‌کند.
– نصب ساده و هزینه اولیه نسبتاً پایین.

ب) کندانسورهای بازیابی حرارت (Heat Recovery Condenser)

در این روش، بخشی یا کل کندانسور برای انتقال حرارت به یک سیال واسطه (معمولاً آب) طراحی می‌شود. به جای دفع حرارت به هوا، کویل‌های کندانسور با یک مدار آب در تماس هستند که حرارت را جذب می‌کند. این آب گرم (با دمایی بین ۴۵ تا ۶۰ درجه سانتی‌گراد) برای کاربردهای گرمایشی استفاده می‌شود.

مزایا:

– امکان بازیافت تا ۱۰۰٪ حرارت کندانسور در شرایط بهینه.
– مناسب برای کاربردهایی با نیاز مداوم به آب گرم یا گرمایش فضا.

پس مکانیسم بازیافت حرارت در چیلرهای هوا خنک با استفاده از دی‌سوپرهیتر یا کندانسورهای بازیابی حرارت، حرارت تلف‌شده را به انرژی مفید تبدیل می‌کند. این فرآیند با انتقال حرارت کندانسور به آب یا سیال دیگر، امکان تولید آب گرم یا گرمایش فضا را فراهم می‌کند، که منجر به صرفه‌جویی انرژی، کاهش هزینه‌ها، و کاهش انتشار کربن می‌شود. برای پیاده‌سازی موفق، طراحی دقیق و توجه به نیازهای همزمان سرمایش و گرمایش ضروری است.

آینده و نوآوری‌ها

روندهای آینده در فناوری‌های بازیافت حرارت در چیلرهای هوا خنک به سمت استفاده از فناوری‌های پیشرفته مانند هوش مصنوعی (AI) برای پیش‌بینی بارها، مواد جدید برای بهبود کارایی، و ادغام با انرژی‌های تجدیدپذیر حرکت می‌کنند. این پیشرفت‌ها با هدف افزایش بهره‌وری انرژی، کاهش هزینه‌ها، و حمایت از اهداف پایداری محیط‌زیست طراحی شده‌اند. در ادامه، هر یک از این روندها به‌صورت دقیق توضیح داده می‌شود، با تمرکز بر کاربرد آن‌ها در چیلرهای هوا خنک و بازیافت حرارت.

هوش مصنوعی (AI) و یادگیری ماشین (ML) برای تحلیل داده‌های تاریخی و بلادرنگ (مانند دمای محیط، بار سرمایشی/گرمایشی، الگوهای مصرف انرژی) استفاده می‌شوند تا بارهای سرمایشی و گرمایشی را پیش‌بینی کنند. این پیش‌بینی‌ها به بهینه‌سازی عملکرد چیلر و سیستم‌های بازیافت حرارت کمک می‌کنند. الگوریتم‌های AI می‌توانند عملکرد کمپرسور، فن‌ها، و والوهای بازیافت حرارت را تنظیم کنند تا تعادل بین سرمایش و بازیافت حرارت بهینه شود. برای مثال، سیستم‌های AI می‌توانند پیش‌بینی کنند که چه زمانی تقاضای آب گرم افزایش می‌یابد و جریان مبرد را به دی‌سوپرهیتر یا کندانسورهای بازیابی حرارت هدایت کنند.

با پیش‌بینی دقیق بار، چیلرها در حالت‌های بهینه (مثل استفاده از VFD برای تنظیم سرعت کمپرسور و فن) کار می‌کنند، که می‌تواند مصرف انرژی را تا ۱۰-۱۵٪ کاهش دهد. AI می‌تواند خرابی‌های احتمالی (مثل گرفتگی کویل‌های کندانسور یا نشتی مبرد) را پیش‌بینی کند و قبل از وقوع مشکل، هشدار دهد.

شرکت‌هایی مثل Trane و Carrier در حال توسعه سیستم‌های کنترلی مبتنی بر AI (مانند Tracer Concierge از Trane) هستند که داده‌های حسگرها را تحلیل می‌کنند تا عملکرد چیلر را در پروژه‌های تجاری بهینه کنند.

جمع‌بندی

چیلرهای هوا خنک، با انتقال حرارت به هوا، نقش کلیدی در خنک‌سازی ساختمان‌ها و صنایع دارند. فناوری‌های بازیافت حرارت، مانند دی‌سوپرهیترها و کندانسورهای بازیابی حرارت، حرارت تلف‌شده کندانسور را برای تولید آب گرم یا گرمایش فضا (تا ۶۰ درجه سانتی‌گراد) بازیافت می‌کنند. این فرآیند مصرف انرژی را ۲۰-۳۰٪ کاهش می‌دهد و انتشار کربن را کم می‌کند، که با استانداردهای پایداری مانند LEED هم‌راستاست. هوش مصنوعی با پیش‌بینی بارهای سرمایشی/گرمایشی، کارایی را بهینه می‌کند، در حالی که مواد جدید مانند کویل‌های میکروکانال بازده حرارتی را افزایش می‌دهند. ادغام با انرژی‌های تجدیدپذیر، مثل پنل‌های خورشیدی، وابستگی به سوخت‌های فسیلی را کاهش می‌دهد. در ایران، این فناوری‌ها در مناطق گرم و خشک با هزینه‌های بالای انرژی، مانند هتل‌ها و بیمارستان‌ها، کاربرد دارند، اما نیاز به زیرساخت و تخصص دارند. قیمت چیلر های مجهز به بازیافت حرارت ممکن است بالاتر باشد، اما بازگشت سرمایه در ۲-۵ سال محقق می‌شود. چالش‌هایی مانند نیاز به بار همزمان و محدودیت‌های دمایی وجود دارد، اما آینده این فناوری با نوآوری‌های AI و مواد پیشرفته روشن است.
