روش اندازه‌گیری سوپرهیت (Superheat) و اهمیت آن در سیستم‌های تبرید مانند چیلر

سوپرهیت (Superheat) یکی از پارامترهای مهم در سیستم‌های تبرید و تهویه مطبوع مانند چیلر است که برای بررسی عملکرد صحیح کمپرسور و جلوگیری از بازگشت مایع به آن اندازه‌گیری می‌شود. در دستگاه‌هایی مانند چیلر هوا خنک یا حتی چیلر دستگاه تزریق پلاستیک، روش اندازه‌گیری سوپرهیت بسیار حائز اهمیت است. اندازه‌گیری صحیح سوپرهیت، علاوه بر حفظ کارایی سیستم، از آسیب‌های احتمالی به اجزای مختلف جلوگیری می‌کند. در این مقاله، روش‌های اندازه‌گیری سوپرهیت، ابزارهای مورد نیاز و اهمیت این پارامتر در سیستم‌های تبرید به‌طور کامل بررسی می‌شود.

سوپرهیت چیست؟

سوپرهیت به میزان افزایش دمای بخار فراتر از نقطه تبخیر آن در فشار مشخص گفته می‌شود. این مقدار نشان می‌دهد که بخار از حالت اشباع خارج شده و به‌صورت کاملاً گازی باقی مانده است. سوپرهیت (Superheat) مفهومی اساسی در ترمودینامیک و مهندسی حرارت است که به بررسی وضعیت بخار در شرایط خاص می‌پردازد. به‌طور دقیق‌تر، سوپرهیت به میزان افزایش دمای بخار نسبت به دمایی که در آن بخار در حالت اشباع (Saturated Vapor) قرار دارد، در یک فشار معین، اشاره دارد. برای درک بهتر این مفهوم، لازم است ابتدا با حالت اشباع و رفتار سیالات در فرآیند تبخیر آشنا شویم.

حالت اشباع به شرایطی گفته می‌شود که در آن مایع و بخارش در تعادل حرارتی قرار دارند، یعنی در یک فشار مشخص، دمای مایع و بخار برابر است و هرگونه افزودن یا کاستن گرما به سیستم می‌تواند به ترتیب باعث تبخیر یا تراکم شود. به عنوان مثال، آب در فشار اتمسفری (تقریباً 1 بار) در دمای 100 درجه سانتی‌گراد به جوش می‌آید و بخار تولیدشده در این دما به‌عنوان بخار اشباع شناخته می‌شود. در این حالت، اگر بخار را از مایع جدا کنیم و به آن گرمای بیشتری بدهیم، دمای بخار از دمای اشباع (100 درجه سانتی‌گراد در این مثال) فراتر می‌رود. این افزایش دما همان سوپرهیت است.

به بیان ساده‌تر، سوپرهیت نشان‌دهنده این است که بخار دیگر در نزدیکی نقطه تبدیل به مایع نیست و به‌طور کامل در فاز گازی قرار دارد. این وضعیت در بسیاری از کاربردهای صنعتی، مانند توربین‌های بخار، بویلرها، و سیستم‌های تبرید، اهمیت بسزایی دارد. بخار سوپرهیت‌شده (Superheated Vapor) خصوصیات متفاوتی نسبت به بخار اشباع دارد؛ به‌عنوان مثال، چگالی آن کمتر است، انرژی داخلی بیشتری دارد و احتمال چگالش (تبدیل دوباره به مایع) در آن کاهش می‌یابد.

برای اندازه‌گیری سوپرهیت، کافی است دمای واقعی بخار را با دمای اشباع در همان فشار مقایسه کنیم. به‌عنوان مثال، اگر فشار سیستم 1 بار باشد و دمای بخار 120 درجه سانتی‌گراد باشد، با توجه به اینکه دمای اشباع در این فشار 100 درجه سانتی‌گراد است، مقدار سوپرهیت برابر با 20 درجه سانتی‌گراد خواهد بود. این اختلاف دما نشان‌دهنده میزان انرژی اضافی است که به بخار داده شده تا از حالت اشباع خارج شود.

بیشتر بدانید:

• نقش سابکول و سوپرهیت در سیکل تبرید چیست؟
• سوپرهیت کمپرسور چیست و چه کاربردی دارد؟

یکی از دلایل اصلی استفاده از بخار سوپرهیت‌شده در صنعت، افزایش راندمان حرارتی است. در توربین‌های بخار، اگر از بخار اشباع استفاده شود، ممکن است با کاهش فشار و دما در طی فرآیند انبساط، بخشی از بخار به مایع تبدیل شود که این امر می‌تواند به پره‌های توربین آسیب بزند. اما بخار سوپرهیت‌شده به دلیل دمای بالاتر و فاصله بیشتر از نقطه اشباع، این مشکل را کاهش می‌دهد و عملکرد سیستم را بهبود می‌بخشد.

در سیستم‌های تبرید نیز سوپرهیت نقش مهمی ایفا می‌کند. در این سیستم‌ها، اطمینان از اینکه مبرد (Refrigerant) به‌صورت کامل گازی وارد کمپرسور شود، ضروری است، زیرا وجود قطرات مایع می‌تواند به کمپرسور آسیب برساند. به همین دلیل، سوپرهیت به‌عنوان یک معیار کنترلی استفاده می‌شود تا از گازی بودن کامل مبرد اطمینان حاصل شود.

از منظر ترمودینامیکی، بخار سوپرهیت‌شده در نمودارهای فازی (مانند نمودار T-s یا P-v) در ناحیه‌ای قرار دارد که فراتر از خط اشباع بخار است. این ناحیه نشان‌دهنده حالتی است که بخار دارای درجه حرارت بیشتری نسبت به حد اشباع است و خواص آن مانند آنتالپی (Enthalpy) و آنتروپی (Entropy) با افزایش دما تغییر می‌کند. این تغییرات خواص، تحلیل و طراحی سیستم‌های حرارتی را پیچیده‌تر می‌کند، اما در عین حال امکان بهینه‌سازی فرآیندها را فراهم می‌آورد.

در عمل، تولید بخار سوپرهیت‌شده معمولاً در سوپرهیترها (Superheaters) انجام می‌شود که بخشی از بویلرها هستند. در این تجهیزات، بخار اشباع پس از تولید در دیگ بخار، از میان لوله‌هایی عبور می‌کند که با گازهای داغ احتراق یا منابع حرارتی دیگر گرم می‌شوند. این فرآیند دمای بخار را افزایش داده و آن را به حالت سوپرهیت می‌رساند.

در نهایت، سوپرهیت نه‌تنها یک مفهوم تئوری بلکه یک پارامتر عملیاتی کلیدی است که در طراحی، بهره‌برداری و نگهداری سیستم‌های حرارتی و برودتی نقش دارد. این ویژگی به مهندسان امکان می‌دهد تا با کنترل دقیق دما و فشار، کارایی و ایمنی سیستم‌ها را تضمین کنند و از مشکلات احتمالی مانند خوردگی یا خرابی تجهیزات جلوگیری کنند.

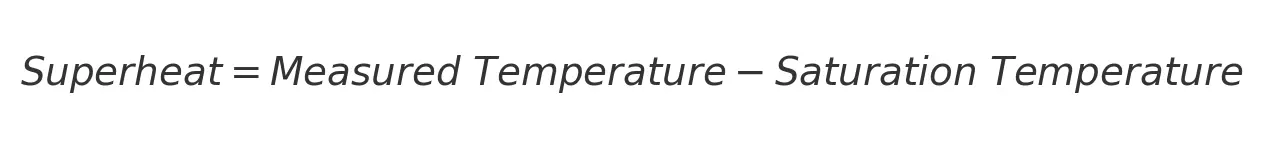

فرمول محاسبه سوپرهیت:

که:

• Measured Temperature: دمای واقعی بخار پس از تبخیر کامل
• Saturation Temperature: دمای تبخیر مبرد در فشار مورد نظر

اگر مقدار سوپرهیت بیش از حد کم باشد، ممکن است مایع وارد کمپرسور شده و باعث آسیب شود. از طرفی، سوپرهیت بالا نشان‌دهنده عدم کارایی و کمبود شارژ مبرد است.

ابزارهای مورد نیاز برای اندازه‌گیری سوپرهیت:

اندازه‌گیری سوپرهیت در سیستم‌های تبرید و تهویه مطبوع نیازمند ابزارهای دقیق و تخصصی است که هر یک نقش مشخصی در فرآیند دارند. در ادامه، جزئیات بیشتری درباره هر یک از این ابزارها، کاربردشان، و نکات مهم در استفاده از آن‌ها ارائه می‌دهم تا درک بهتری از اهمیت و عملکرد آن‌ها به دست آید.

1. گیج فشار (Manifold Gauge Set)

–  گیج فشار یا مجموعه گیج منیفولد ابزاری است که برای اندازه‌گیری فشار مبرد در نقاط مختلف سیستم تبرید (مانند خط مکش و خط رانش) استفاده می‌شود. این ابزار معمولاً شامل دو گیج است: یکی برای فشار پایین (Low Pressure) و دیگری برای فشار بالا (High Pressure)، که به ترتیب به خط مکش (Suction Line) و خط رانش (Discharge Line) متصل می‌شوند. برای اندازه‌گیری سوپرهیت، فقط گیج فشار پایین مورد استفاده قرار می‌گیرد.
– کاربرد در سوپرهیت: فشار مبرد در خط مکش (نزدیک کمپرسور) با اتصال گیج به شیر سرویس (Schrader Valve) اندازه‌گیری می‌شود. این فشار مبنایی برای یافتن دمای اشباع است.
– ویژگی‌ها: گیج‌ها معمولاً فشار را بر حسب واحدهایی مانند psi، بار یا کیلوپاسکال نشان می‌دهند و برخی مدل‌ها به‌صورت اختصاصی برای مبردهای خاص (مثل R-410A یا R-134a) کالیبره شده‌اند.

2. دماسنج دیجیتال (Digital Thermometer) یا ترموکوپل

– دماسنج دیجیتال یا ترموکوپل ابزاری است که برای اندازه‌گیری دمای سطح خارجی لوله خط مکش استفاده می‌شود. ترموکوپل‌ها معمولاً دقت بیشتری دارند و در دماهای پایین یا بالا عملکرد بهتری نسبت به دماسنج‌های معمولی نشان می‌دهند.
– کاربرد در سوپرهیت: این ابزار دمای واقعی بخار را در خط مکش، نزدیک ورودی کمپرسور، اندازه‌گیری می‌کند. این دما با دمای اشباع مقایسه می‌شود تا سوپرهیت محاسبه شود.
– ویژگی‌ها:
– دماسنج‌های دیجیتال معمولاً دارای صفحه نمایش و سنسور تماسی یا گیره‌ای هستند که به لوله متصل می‌شود.
– ترموکوپل‌ها به دستگاه‌های اندازه‌گیری جداگانه (مثل مولتی‌متر یا دیتالاگر) متصل می‌شوند و برای کاربردهای حرفه‌ای مناسب‌ترند.

3. جدول خواص مبرد (Refrigerant Pressure-Temperature Chart)

– این جدول یا نمودار (که به اختصار P-T Chart نامیده می‌شود) رابطه بین فشار و دمای اشباع را برای مبردهای مختلف نشان می‌دهد. این جداول معمولاً توسط سازندگان مبرد یا استانداردهای مهندسی (مثل ASHRAE) ارائه می‌شوند و به‌صورت کاغذی یا دیجیتال (اپلیکیشن) در دسترس هستند.
– کاربرد در سوپرهیت: پس از اندازه‌گیری فشار مکش، با مراجعه به این جدول، دمای اشباع متناظر با آن فشار پیدا می‌شود. مثلاً برای مبرد R-22، فشار 68.5 psi برابر با دمای اشباع 4.4 درجه سانتی‌گراد است.
– ویژگی‌ها:
– هر مبرد جدول خاص خود را دارد (مثلاً R-134a، R-410A، R-32).
– برخی جداول شامل اطلاعات اضافی مثل آنتالپی یا چگالی هستند، اما برای سوپرهیت فقط ستون فشار و دما کافی است.

مراحل اندازه‌گیری سوپرهیت

در سیستم‌های تبرید و تهویه مطبوع، اندازه‌گیری سوپرهیت (Superheat) فرآیندی حیاتی است که به تکنسین‌ها و مهندسان کمک می‌کند تا از عملکرد صحیح سیستم اطمینان حاصل کنند و از آسیب به اجزای کلیدی مانند کمپرسور جلوگیری کنند. در ادامه، مراحل ذکرشده را با جزئیات بیشتری توضیح می‌دهم و جنبه‌های عملی و تئوری آن را روشن می‌کنم.

مرحله 1: اندازه‌گیری فشار مکش (Suction Pressure)

این مرحله با هدف تعیین فشار مبرد در خط مکش (Suction Line) انجام می‌شود، یعنی بخشی از سیستم که بخار مبرد از اواپراتور به سمت کمپرسور هدایت می‌شود. برای این کار:

– اتصال گیج فشار: از یک گیج فشار (مانومتر) استفاده می‌شود که به شیر سرویس (Service Valve) در خط مکش کمپرسور متصل می‌شود. این شیر معمولاً در نزدیکی کمپرسور قرار دارد و امکان دسترسی به فشار سیستم را فراهم می‌کند.
– یادداشت فشار: فشار معمولاً بر حسب واحدهایی مانند psi، بار یا کیلوپاسکال خوانده می‌شود. این مقدار باید دقیق یادداشت شود، زیرا مبنای محاسبات بعدی است.
– یافتن دمای اشباع: با استفاده از فشار اندازه‌گیری‌شده، باید به جدول ترمودینامیکی یا نمودار فشار-دما (P-T Chart) مربوط به مبرد مورد استفاده (مانند R-134a، R-410A یا R-22) مراجعه کنید. این جدول دمای اشباع را برای فشار مشخص نشان می‌دهد. به عنوان مثال، اگر فشار مکش برای مبرد R-134a برابر با 35 psi باشد، دمای اشباع ممکن است حدود 2 درجه سانتی‌گراد باشد.

نکته:
دقت در انتخاب جدول متناسب با نوع مبرد ضروری است، زیرا هر مبرد خواص ترمودینامیکی متفاوتی دارد.

مرحله 2: اندازه‌گیری دمای واقعی بخار مکش

این مرحله برای ثبت دمای واقعی بخار در خط مکش انجام می‌شود که نشان‌دهنده وضعیت فعلی بخار قبل از ورود به کمپرسور است.

– استفاده از دماسنج دیجیتال: یک دماسنج دقیق (ترجیحاً ترموکوپل یا دماسنج تماسی) روی سطح خارجی لوله خط مکش قرار می‌گیرد. بهتر است این اندازه‌گیری در نزدیک‌ترین نقطه به ورودی کمپرسور انجام شود تا دمای بخار ورودی به‌طور دقیق ثبت شود.
– انتظار برای تثبیت: دما ممکن است به دلیل جریان مبرد یا تغییرات محیطی نوسان داشته باشد. باید صبر کرد تا مقدار دما ثابت شود و سپس آن را یادداشت کرد.
– نکات اجرایی: برای دقت بیشتر، لوله باید عایق‌بندی شده باشد تا تأثیر دمای محیط کاهش یابد. همچنین، محل قرارگیری سنسور باید تمیز و خشک باشد تا از خطای اندازه‌گیری جلوگیری شود.

مرحله 3: محاسبه مقدار سوپرهیت

این مرحله نهایی است که در آن سوپرهیت به‌عنوان اختلاف دما محاسبه می‌شود:

– فرمول محاسبه:

با استفاده از داده‌های مراحل قبل، دمای اشباع از دمای واقعی کسر می‌شود.

– مقایسه با مقدار توصیه‌شده: هر سیستم تبرید یا تهویه مطبوع دارای یک محدوده سوپرهیت بهینه است که توسط سازنده مشخص می‌شود (معمولاً بین 5 تا 10 درجه سانتی‌گراد، بسته به طراحی سیستم). اگر سوپرهیت خیلی کم باشد (مثلاً نزدیک به صفر)، ممکن است مبرد به‌صورت مایع وارد کمپرسور شود که به آن آسیب می‌زند. اگر خیلی زیاد باشد (مثلاً بالای 15 درجه)، نشانه کمبود مبرد یا مشکل در اواپراتور است.

تحلیل نتایج:

– سوپرهیت پایین: ممکن است به دلیل شارژ بیش از حد مبرد یا انسداد در اواپراتور باشد.
– سوپرهیت بالا: اغلب به دلیل کمبود مبرد، نشتی، یا جریان هوای ناکافی روی اواپراتور رخ می‌دهد.

تحلیل مقادیر سوپرهیت و تفسیر آن در سیستم‌های تبرید و تهویه مطبوع

اندازه‌گیری سوپرهیت یکی از بهترین روش‌ها برای تشخیص عملکرد صحیح سیستم تبرید است. پس از محاسبه مقدار سوپرهیت، می‌توان وضعیت کلی سیستم را تحلیل کرد و در صورت لزوم، اقدامات اصلاحی را انجام داد. در این بخش، به‌طور جزئی‌تر، مقادیر سوپرهیت و مشکلاتی که ممکن است نشان‌دهنده آن باشند، بررسی می‌شود.

۱. سوپرهیت نرمال (۵ تا ۱۰ درجه سانتی‌گراد | ۱۰ تا ۲۰ درجه فارنهایت)

اگر مقدار سوپرهیت در محدوده نرمال باشد، به این معناست که سیستم در شرایط ایده‌آل کار می‌کند و هیچ نشانه‌ای از کمبود یا اضافه بودن مبرد وجود ندارد. در این وضعیت:

• مبرد به‌درستی در سیستم گردش می‌کند.
• اواپراتور به‌درستی گرما را جذب می‌کند.
• کمپرسور تنها بخار را مکش می‌کند و احتمال ورود مایع به آن وجود ندارد.
• راندمان سیستم در حالت بهینه است.

✅ نتیجه: نیازی به انجام تغییرات خاصی نیست و سیستم به‌درستی کار می‌کند.

۲. سوپرهیت پایین (کمتر از ۵ درجه سانتی‌گراد | کمتر از ۱۰ درجه فارنهایت)

اگر مقدار سوپرهیت پایین‌تر از حد استاندارد باشد، احتمال دارد که بخار خروجی از اواپراتور کاملاً تبدیل به گاز نشده باشد و مقداری مایع در آن باقی مانده باشد. این وضعیت بسیار خطرناک است، زیرا می‌تواند باعث وارد شدن مایع به کمپرسور (Liquid Slugging) شود که به پره‌های کمپرسور آسیب جدی وارد می‌کند.

دلایل احتمالی سوپرهیت پایین:

1. مبرد بیش از حد در سیستم وجود دارد (Overcharging)
   • مقدار زیادی مبرد در مدار، باعث می‌شود که مایع اضافی وارد خط مکش شود.
   • این مسئله به ورود مایع به کمپرسور منجر شده و ممکن است باعث خرابی آن شود.
2. اواپراتور بیش از حد سرد است یا مقدار جریان هوا روی آن کم است
   • اگر سرعت جریان هوا روی اواپراتور کم باشد، گرمای کافی برای تبخیر کامل مبرد جذب نمی‌شود.
   • ممکن است فیلترهای هوا کثیف باشند یا فن اواپراتور درست کار نکند.
3. شیر انبساط (TXV) بیش از حد باز است
   • اگر شیر انبساط مقدار زیادی مبرد مایع را وارد اواپراتور کند، بخشی از آن ممکن است بدون تبخیر شدن وارد خط مکش شود.
   • در این حالت، می‌توان تنظیم شیر انبساط را بررسی کرد.

✅ راه‌حل‌ها:

• بررسی و کاهش میزان مبرد در سیستم در صورت شارژ بیش از حد.
• تمیز کردن یا تعویض فیلترهای هوا برای بهبود جریان هوا.
• بررسی و تنظیم شیر انبساط (TXV) در صورت لزوم.

۳. سوپرهیت بالا (بیش از ۱۰ درجه سانتی‌گراد | بیش از ۲۰ درجه فارنهایت)

اگر مقدار سوپرهیت از حد نرمال بالاتر باشد، به این معنی است که مقدار بخار ورودی به کمپرسور بیش از حد گرم است. این وضعیت می‌تواند مشکلاتی مانند کاهش راندمان خنک‌کنندگی و افزایش دمای کمپرسور را ایجاد کند.

دلایل احتمالی سوپرهیت بالا:

1. کمبود مبرد در سیستم (Undercharging)
   • اگر مقدار مبرد کمتر از مقدار لازم باشد، مقدار مایع ورودی به اواپراتور کاهش می‌یابد و تنها مقدار کمی از آن تبخیر می‌شود.
   • این باعث می‌شود که بخار خروجی از اواپراتور دمای بیشتری داشته باشد، زیرا مبرد کافی برای جذب گرما وجود ندارد.
2. مسدود شدن مسیر جریان مبرد در اواپراتور
   • اگر مسیر مبرد در اواپراتور به‌درستی باز نباشد، مقدار کمی از مبرد قادر به گردش در سیستم خواهد بود.
   • این مشکل می‌تواند به دلیل وجود گرفتگی در شیر انبساط یا فیلتر درایر باشد.
3. افزایش بیش از حد جریان هوا روی اواپراتور
   • اگر جریان هوا روی اواپراتور بیش از حد زیاد باشد، گرمای زیادی به مبرد منتقل شده و باعث افزایش دمای بخار خروجی از اواپراتور می‌شود.

✅ راه‌حل‌ها:

• بررسی و شارژ مجدد مبرد در صورت کمبود.
• بررسی مسیر اواپراتور و رفع گرفتگی‌های احتمالی.
• کاهش جریان هوای بیش از حد روی اواپراتور در صورت لزوم.

مقدار سوپرهیت یکی از مهم‌ترین شاخص‌ها برای ارزیابی عملکرد سیستم تبرید و تهویه مطبوع است. با بررسی مقدار سوپرهیت، می‌توان مشکلات احتمالی مانند کمبود یا اضافه بودن مبرد، مشکلات جریان هوا، و ناهماهنگی در عملکرد شیر انبساط را شناسایی کرد. در صورت انحراف مقدار سوپرهیت از حد استاندارد، باید اقدامات اصلاحی لازم انجام شود تا از آسیب به کمپرسور و کاهش راندمان سیستم جلوگیری شود. اگر مقدار سوپرهیت نرمال باشد، نیازی به تغییرات نیست، اما در صورت پایین یا بالا بودن آن، بهتر است بررسی دقیق‌تری انجام شود و اقدامات اصلاحی لازم صورت گیرد. این موضوع به خصوص در رابطه با چیلرهای صنعتی نیز از اهمیت زیادی برخوردار هستند زیرا به دلیل بالا بودن قیمت چیلر صنعتی، باید همیشه از آن مراقبت‌های لازم را به عمل آورد تا میزان استهلاک آن‌ها را کاهش داد.

اهمیت کنترل سوپرهیت در سیستم‌های تبرید

کنترل دقیق سوپرهیت مزایای زیر را به همراه دارد:

• جلوگیری از ورود مایع به کمپرسور: که باعث افزایش طول عمر کمپرسور می‌شود.
• بهینه‌سازی عملکرد سیستم: بهبود راندمان انرژی و کاهش مصرف برق.
• افزایش ظرفیت خنک‌کنندگی: تضمین عملکرد مناسب اواپراتور و جلوگیری از کاهش راندمان سیستم.
• تشخیص زودهنگام مشکلات سیستم: کاهش هزینه‌های تعمیر و نگهداری.

تنظیم سوپرهیت

در صورت مشاهده مقدار سوپرهیت غیرطبیعی، باید اقدامات لازم برای تنظیم آن انجام شود:

• در صورت بالا بودن سوپرهیت:
  • بررسی مقدار شارژ مبرد و در صورت لزوم، اضافه کردن مبرد.
  • بررسی و تنظیم میزان جریان هوا بر روی اواپراتور.
  • بررسی انسداد احتمالی در مدار تبرید.
• در صورت پایین بودن سوپرهیت:
  • تخلیه مقدار اضافی مبرد در صورت شارژ بیش از حد.
  • بررسی سلامت شیر انبساط و تنظیم آن در صورت نیاز.
  • بررسی جریان هوا بر روی اواپراتور و رفع انسداد در صورت وجود مشکل.

جمع‌بندی

اندازه‌گیری و کنترل سوپرهیت یکی از مهم‌ترین کارهایی است که برای حفظ عملکرد بهینه سیستم‌های تبرید و تهویه مطبوع مانند چیلر باید انجام شود. مقدار نرمال سوپرهیت بسته به نوع سیستم و شرایط کاری متفاوت است، اما در اغلب موارد، مقدار ایده‌آل آن بین 5 تا 10 درجه سانتی‌گراد است. مقدار بسیار کم یا زیاد سوپرهیت می‌تواند نشانه وجود مشکل در سیستم باشد که نیاز به بررسی و اصلاح دارد. با استفاده از گیج فشار، دماسنج دیجیتال و جدول دمای اشباع، می‌توان مقدار سوپرهیت را به‌دقت اندازه‌گیری کرده و عملکرد سیستم را بهینه‌سازی کرد.
