راهنمای جامع لوله کشی فن کویل سقفی

فن کویل سقفی یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع پیشرفته است که به طور گسترده در ساختمان‌های تجاری، اداری، مسکونی و صنعتی مورد استفاده قرار می‌گیرد. انتخاب بهترین فن کویل سقفی، یکی از مواردی است که پیش از این در رابطه با آن صحبت نمودیم. این سیستم‌ها به دلیل ویژگی‌هایی مانند طراحی کم‌حجم، امکان توزیع یکنواخت دما و قابلیت کنترل مستقل دما در هر فضا، از محبوبیت زیادی برخوردار شده‌اند. لوله کشی فن کویل سقفی به عنوان بخشی حیاتی در عملکرد بهینه این سیستم‌ها، تأثیر زیادی بر کارایی، صرفه‌جویی در مصرف انرژی، و راحتی ساکنین یا کاربران دارد. بنابراین، طراحی و اجرای صحیح لوله کشی فن کویل سقفی از اهمیت ویژه‌ای برخوردار است.

در سیستم‌های فن کویل سقفی، وظیفه انتقال سیالات سرمایشی یا گرمایشی به واحدهای فن کویل به عهده لوله کشی است. این لوله‌ها معمولاً از جنس مس یا پلی‌اتیلن با عایق‌کاری مناسب ساخته می‌شوند تا از اتلاف انرژی جلوگیری کرده و سیستم در دماهای بهینه و با کارایی بالا عمل کند. طراحی دقیق شبکه لوله کشی، انتخاب مناسب قطر لوله‌ها، محل‌گذاری صحیح آن‌ها و استفاده از اتصالات استاندارد، عوامل حیاتی هستند که می‌توانند تأثیر مستقیمی بر عملکرد سیستم داشته باشند. بنابراین، شناخت الزامات فنی در این زمینه و توجه به جزئیات اجرایی در طراحی لوله کشی، برای دستیابی به سیستم تهویه‌ای کارآمد و پایدار ضروری است.

یکی از مسائل عمده در لوله کشی فن کویل سقفی، جلوگیری از مشکلاتی مانند نشتی، گرفتگی لوله‌ها و افت فشار است. نشتی‌های احتمالی در لوله کشی می‌توانند منجر به کاهش کارایی سیستم، اتلاف انرژی و هزینه‌های اضافی تعمیراتی شوند. همچنین، افت فشار در شبکه لوله کشی می‌تواند به عملکرد نادرست فن کویل‌ها و نوسان در دماهای تحویلی به محیط منجر شود. بنابراین، رعایت اصول استاندارد در نصب و اجرای لوله کشی، انتخاب مواد مناسب و نظارت دقیق بر فرآیند نصب اهمیت زیادی دارد.

علاوه بر این، در ساختمان‌های بلند یا پروژه‌های بزرگ که نیاز به نصب سیستم‌های تهویه مطبوع در مقیاس وسیع دارند، مدیریت مناسب لوله کشی فن کویل سقفی از جنبه‌های مختلفی همچون زمان‌بندی، هزینه‌ها و نگهداری سیستم‌ها، باید به‌طور دقیق و مهندسی‌شده انجام شود. طراحی شبکه لوله کشی باید به گونه‌ای باشد که امکان دسترسی آسان به فن کویل‌ها برای تعمیرات دوره‌ای یا سرویس‌های احتمالی فراهم باشد، و در عین حال فضای ساختمان به‌طور بهینه استفاده شود.

در مجموع، لوله کشی فن کویل سقفی نه تنها در تأمین راحتی و شرایط دمایی مطلوب نقش حیاتی ایفا می‌کند، بلکه به‌عنوان یک بخش اساسی از سیستم تهویه مطبوع، تأثیر زیادی بر کارایی انرژی و هزینه‌های نگهداری و تعمیرات دارد. لذا توجه دقیق به جنبه‌های مختلف طراحی، انتخاب مواد، اجرا و نگهداری این سیستم‌ها در مقیاس‌های مختلف، ضرورتی انکارناپذیر برای دستیابی به یک عملکرد بهینه و پایدار است. در ادامه به بررسی بیشتر جزئیات مربوط به لوله کشی فن کویل سقفی می‌پردازیم. با تهویه آسمان همراه باشید.

قیمت فن کویل سقفی ۶۰۰ – قیمت فن کویل سقفی 800

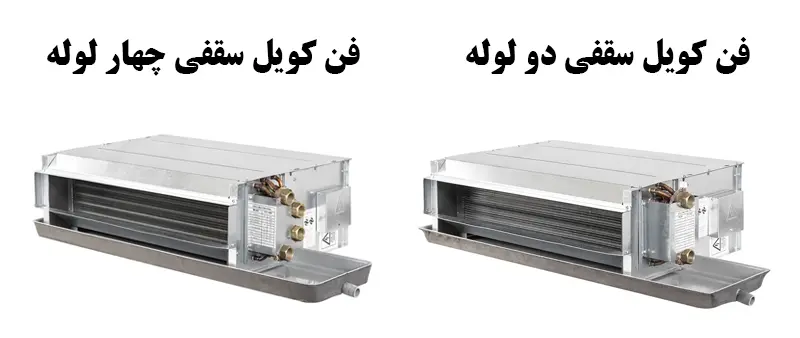

فن کویل سقفی دو لوله و چهار لوله و تفاوت‌های آن‌ها

دستگاه فن کویل به عنوان یکی از اجزای اصلی سیستم‌های تهویه مطبوع، قابلیت‌های متعددی برای تأمین گرمایش و سرمایش در فضاهای مختلف فراهم می‌آورد. اما برخلاف سیستم‌هایی مانند داکت اسپلیت یا کولر گازی که قادرند با استفاده از گاز مبرد و سیکل تبرید به صورت مستقل عمل کنند، فن کویل تنها به عنوان یک دستگاه توزیع‌کننده حرارت یا سرما عمل کرده و به منابع خارجی مانند چیلر، بویلر، یا پکیج جهت تأمین آب سرد و گرم نیاز دارد. این ویژگی باعث می‌شود که فهم دقیق نحوه عملکرد و لوله کشی آن اهمیت زیادی داشته باشد.

ضرورت لوله کشی فن کویل: مسیرهای آب سرد و گرم

یکی از مهم‌ترین ویژگی‌های سیستم فن کویل، نیاز آن به لوله‌کشی خاص برای انتقال آب سرد و گرم است. فن کویل به دلیل طراحی خاص خود نمی‌تواند به طور مستقل به سرمایش یا گرمایش بپردازد و به همین دلیل از منابع دیگری همچون چیلر یا بویلر برای تأمین آب سرد یا گرم استفاده می‌کند. بنابراین، لوله‌کشی درست و کارآمد در این سیستم، نقش بسیار مهمی در عملکرد بهینه دستگاه ایفا می‌کند. از چیلر برای تامین آب سرد فن کویل استفاده می‌شود. امروزه خرید چیلر هوا خنک به دلیل مزایای آن بسیار بیشتر از سایر انواع چیلر می‌باشد.

در سیستم فن کویل، لوله‌ها به‌طور معمول در دو مسیر مجزا قرار می‌گیرند: یکی برای ورود آب سرد یا گرم به داخل دستگاه و دیگری برای خروج آب از آن. لوله‌های ورودی آب سرد یا گرم به وسیله پمپ‌های مرکزی از چیلر یا بویلر تأمین می‌شوند و به وسیله فن کویل‌ها در فضاها توزیع می‌گردند. به همین ترتیب، آب پس از عبور از کویل‌های دستگاه فن کویل و انتقال گرما یا سرما به فضا، از طریق لوله‌های خروجی به سیستم باز می‌گردد تا دوباره در چرخه گرمایشی یا سرمایشی قرار گیرد.

تفاوت سیستم‌های دو لوله‌ای و چهار لوله‌ای

فن کویل‌ها به طور کلی در دو نوع دو لوله‌ای و چهار لوله‌ای طراحی می‌شوند که هرکدام ویژگی‌های خاص خود را دارند و به نیازهای متفاوت محیط‌های مختلف پاسخ می‌دهند.

سیستم دو لوله‌ای:

به دلیل وجود یک لوله ورودی و یک لوله برگشتی آب در فن کویل مدل دو لوله‌ای (Two-Pipe Fan Coil Unit)، تنها یک سیکل آب در سیستم لوله ­کشی سرمایش یا گرمایش ساختمان وجود دارد. در نتیجه این نوع فن کویل بر اساس شرایط آب و هوایی فصلی در ساختمان کار می‌­کند و فقط یا گرمایش و یا سرمایش را تأمین می‌کند. یعنی اگر سیستم برای سرمایش تنظیم شده باشد، امکان استفاده همزمان از قابلیت گرمایش وجود ندارد. همچنین وقتی از حالت گرمایش استفاده می‌کنید عملاً دیگر قادر به رفتن به حالت سرمایش را ندارید. بنابراین ممکن است هر سال در روزهایی با آب‌وهوای متعادل مانند فصول بهار و پاییز مجبور به تحمل نوسانات دمایی باشید.

دلیل این موضوع که از نام دو لوله‌ای برای این نوع فن کویل استفاده می‌شود این است که دارای یک لوله ورودی و یک لوله خروجی است. این لوله‌ها به چیلر، مینی چیلر، دیگ گرمایشی موجود در پکیج یا موتورخانه مرکزی متصل هستند و تأمین گرمایش یا سرمایش ساختمان را انجام ­می‌دهند.

فن کویل دو لوله‌­ای به یک سنسور تغییر وضعیت نیاز دارد، که معمولاً یک سنسور دمایی است و بر روی مسیر ورودی آب به سیستم نصب شده تا نحوه فعالیت سیستم را تعیین نماید. همچنین تعیین فعالیت فن کوئل در حالت گرمایشی یا سرمایشی توسط ترموستات نصب شده در فضاهای ساختمان صورت می‌گیرد.

فن استفاده شده در فن ­کویل دو لوله­‌ای، حداقل سه سرعت دارد؛ سرعت­ کم، متوسط و زیاد. این سرعت که بر حسب واحد CFM شناسایی می‌شود، انتقال مقادیر جریان هوا بر حسب مترمکعب در دقیقه را تنظیم می‌نماد.

سیستم چهار لوله‌ای:

اگر دارای فضایی هستید که خواهان هر دو سیستم سرمایشی و گرمایشی به‌صورت همزمان هستید، فن کویل چهار لوله‌ای (Four-Pipe Fan Coil Unit) بهترین انتخاب برای شما است. این نوع از فن کوئل دارای دو لوله ورودی و دو لوله خروجی است. همچنین این سیستم دارای دو کوئل جداگانه است که یکی برای سرمایش و یکی برای گرمایش استفاده می‌شود. با توجه به این شرایط شما در این سیستم به راحتی می‌توانید از گرمایش آن استفاده کنید و در ادامه بلافاصله آن را خاموش کرده و از سرمایش آن استفاده نمایید.

شاید استفاده از این نوع کاربری که در یک روز هم از سرمایش استفاده کنید و هم گرمایش، برای شما عجیب به نظر بیاید اما در دنیای واقعی مکان‌هایی هستند که نیاز به این سیستم دارند. برای مثال هتل‌ها و بیمارستان‌ها را در نظر بگیرید که افراد مختلف با شرایط متفاوتی در آن‌ها اقامت دارند. حتی در یک ساختمان نیز ممکن است این نیاز احساس شود که با توجه به نوع ساخت و جهت هر اتاق یا واحد، نیاز به سیستم سرمایشی و گرمایشی برای هرکدام متفاوت باشد و در نتیجه استفاده از فن کویل ۴ لوله‌ای توجیه اقتصادی دارد.

کاربرد چهار لوله این نوع از فن کویل و نام‌های آن‌ها عبارت است از:

1. لوله ورودی آب گرم (HWS: Hot Water Supply)
2. لوله برگشتی آب گرم (HWR: Hot Water Return)
3. لوله ورودی آّب سرد (CWS: Chilled Water Supply)
4. لوله برگشتی آّب سرد (CWR: Chilled Water Return)

فن­ کویل­ ۴ لوله‌­ای به‌گونه‌­ای طراحی شده ­است که به دلیل امکان تأمین همزمان گرمایش و  سرمایش هوا، قادر به انجام عمل رطوبت ­زدایی از هوا نیز است. اما میزان رطوبت ­زدایی ممکن است به دلیل افزایش یافتن دمای آب سرد ورودی محدود شود.

نکته‌ی مهم در این زمینه این است که صرف داشتن یک فن کوئل ۴ لوله‌ای شما نمی‌توانید از هر دو سیستم سرمایش و گرمایش استفاده نمایید. باید حتماً زیرساخت آن ساختمان را نیز در نظر بگیرید که آیا دو سیستم لوله کشی مجزا برای سرمایش و گرمایش دارد و یا خیر؟ اکثریت ساختمان‌ها به دلیل هزینه بالا، فقط از یک سیستم لوله کشی استفاده می‌کنند و در فصول مختلف استفاده از این لوله‌ها را بین چیلر و موتورخانه جابه‌جا می‌کنند و عملاً در این ساختار شما امکان استفاده از فن کویل چهار لوله‌ای را ندارید.

اهمیت انتخاب صحیح نوع سیستم لوله کشی

انتخاب بین سیستم دو لوله‌ای و چهار لوله‌ای بستگی به شرایط مختلفی از جمله ابعاد ساختمان، نیاز به کنترل دما در فضاهای مختلف و هزینه‌های اجرایی دارد. در سیستم دو لوله‌ای، به دلیل استفاده از تنها دو لوله، هزینه‌های اجرایی و مصرف انرژی معمولاً کمتر است. اما در عوض، محدودیت‌هایی از نظر کنترل دما در فصول مختلف ممکن است ایجاد شود، زیرا این سیستم تنها قادر است یکی از حالت‌های سرمایش یا گرمایش را به طور همزمان تأمین کند.

در مقابل، سیستم چهار لوله‌ای به دلیل امکان تأمین همزمان سرمایش و گرمایش، انعطاف‌پذیری بیشتری در مدیریت دما فراهم می‌آورد. این نوع سیستم به ویژه در پروژه‌های بزرگ و فضاهایی که نیاز به تغییر سریع دما دارند، عملکرد بهتری از خود نشان می‌دهد. البته باید توجه داشت که سیستم چهار لوله‌ای هزینه‌های نصب و نگهداری بالاتری نسبت به سیستم دو لوله‌ای دارد، چرا که نیاز به لوله‌کشی بیشتری دارد.

به‌طور کلی فن کویل‌های ۴ لوله‌ای کارآمدتر از نوع ۲ لوله‌ای هستند، اما باید توجه داشت که طراحی ساختمان نیز باید امکان استفاده از فن کویل چهار لوله‌ای را برای شما فراهم نماید. در ایران با توجه به اینکه تغییرات آب و هوایی زیادی وجود ندارد، بیشتر استفاده از فن کویل‌های دو لوله‌ای رایج است.

نقش طراحی صحیح لوله‌کشی و کنترل جریان در بهینه‌سازی عملکرد سیستم‌های تهویه مطبوع

همان‌طور که در مقاله لوله کشی مینی چیلر گفتیم، در سیستم‌های تهویه مطبوع که از فن کویل‌ها استفاده می‌کنند، لوله‌کشی آب گرم و سرد معمولاً به صورت مشترک انجام می‌شود. این به این معناست که یک سیستم لوله‌کشی وجود دارد که آب گرم و سرد را بین چیلر و منبع گرما (مانند موتورخانه یا پکیج) جابجا می‌کند. این لوله‌کشی از یک طرف به مینی چیلر یا چیلر متصل است که وظیفه سرد کردن آب را بر عهده دارد، و از طرف دیگر به منبع گرمایی (مانند موتورخانه یا پکیج) متصل است که آب را گرم می‌کند.

چیلرهایی که دارای پمپ هستند، وظیفه جابجایی آب سرد و گرم در این سیستم لوله‌کشی مشترک را بر عهده دارند. این پمپ‌ها به گونه‌ای عمل می‌کنند که یک حلقه (لوپ) از آب سرد و گرم ایجاد شود. هدف از این لوپ این است که از ورود آب گرم به اواپراتور چیلر جلوگیری شود.

چرا این موضوع مهم است؟ اگر آب گرم، مثلاً آب 70 درجه‌ای که از پکیج می‌آید، به اواپراتور چیلر وارد شود، می‌تواند مشکلات جدی ایجاد کند. اواپراتور بخشی از چیلر است که وظیفه جذب حرارت از آب را دارد و باعث سرد شدن آن می‌شود. ورود آب گرم به اواپراتور می‌تواند باعث افزایش دمای اواپراتور شود و به تبع آن، روغن موجود در سیستم می‌تواند بخار شود و و وارد کمپرسور شود. کمپرسور یکی از اجزای حیاتی چیلر است که برای فشرده کردن مبرد (گاز) استفاده می‌شود. ورود روغن به کمپرسور می‌تواند به خرابی آن منجر شود. این خرابی می‌تواند جدی باشد و این امر ممکن است باعث سوختن موتور کمپرسور یا دیگر خرابی‌های مکانیکی شود.

برای جلوگیری از این مشکل، در انتهای سیستم لوله‌کشی معمولاً از کلکتور استفاده می‌شود. کلکتور یک جزء اساسی در سیستم‌های گرمایشی و سرمایشی است که به‌ویژه در سیستم‌های گرمایش از کف، پکیج‌های خورشیدی یا تهویه مطبوع استفاده می‌شود. وظیفه اصلی کلکتور، توزیع و هدایت جریان‌های مختلف آب، به‌ویژه آب گرم و سرد، به قسمت‌های مختلف سیستم است. در واقع، کلکتور به عنوان یک توزیع‌کننده و تفکیک‌کننده عمل کرده و جریان‌های مختلف را به‌طور کارآمد به اجزاء مختلف سیستم هدایت می‌کند. این امر باعث می‌شود که هر قسمت از سیستم به درستی عمل کند و از اتلاف انرژی جلوگیری شود.

یکی از دلایل اهمیت کلکتور در سیستم‌های گرمایشی و سرمایشی، این است که می‌تواند جریان آب را به‌صورت یکنواخت و کنترل‌شده به قسمت‌های مختلف سیستم هدایت کند. این ویژگی باعث می‌شود که دمای سیستم به‌طور یکسان توزیع شود و از بروز مشکلاتی مانند دماهای نامتوازن در نقاط مختلف سیستم جلوگیری شود. در واقع، با استفاده از کلکتور، سیستم قادر خواهد بود که به‌طور بهینه از انرژی موجود استفاده کرده و عملکرد بهتری داشته باشد.

یکی دیگر از ویژگی‌های مهم کلکتور این است که معمولاً به‌گونه‌ای نصب می‌شود که پمپ‌های جابجایی آب در مسیر مستقیم بین اواپراتور و منبع گرما قرار نگیرند. این ویژگی باعث می‌شود که فشار اضافی روی پمپ‌ها وارد نشود و جریان آب به‌طور روان و بدون مقاومت اضافی در سیستم حرکت کند. همچنین این نوع نصب باعث می‌شود که کلکتور تضمین کند که آب گرم به‌طور مستقیم وارد اواپراتور نشود. این امر به‌ویژه در سیستم‌های سرمایشی و تهویه مطبوع اهمیت دارد، زیرا ورود آب گرم به اواپراتور می‌تواند باعث کاهش کارایی سیستم شود و به‌طور مستقیم بر عملکرد آن تأثیر منفی بگذارد.

در سیستم‌های گرمایشی خورشیدی، کلکتور به‌عنوان یک نقطه توزیع‌کننده بین انرژی جمع‌آوری‌شده از خورشید و مصرف‌کننده‌ها (مانند رادیاتورها یا سیستم‌های گرمایش از کف) عمل می‌کند. در این نوع سیستم‌ها، انرژی خورشیدی به کمک کلکتور جمع‌آوری شده و سپس به‌طور مؤثر توزیع می‌شود تا در سراسر سیستم گرمایشی توزیع گردد. این کار باعث کاهش مصرف انرژی از منابع دیگر می‌شود و کارایی سیستم گرمایشی را به طرز قابل توجهی افزایش می‌دهد.

بنابراین، کلکتور با انجام وظایف مختلفی مانند توزیع یکنواخت جریان آب، کاهش فشار اضافی روی پمپ‌ها و جلوگیری از ورود آب گرم به اواپراتور، نقش بسیار مهمی در بهبود عملکرد سیستم‌های گرمایشی و سرمایشی ایفا می‌کند. در نهایت، این قطعه به‌عنوان یکی از اجزای کلیدی در بهینه‌سازی مصرف انرژی و افزایش عمر مفید سیستم‌های گرمایشی و سرمایشی شناخته می‌شود.

طراحی صحیح سیستم لوله‌کشی و استفاده مناسب از کلکتورها و پمپ‌ها برای جلوگیری از مشکلاتی مانند ورود آب گرم به اواپراتور و خرابی کمپرسور بسیار حائز اهمیت است. همچنین، استفاده از تجهیزات با کیفیت و نصب دقیق می‌تواند عمر مفید سیستم تهویه مطبوع را افزایش دهد و از هزینه‌های ناشی از خرابی‌های احتمالی جلوگیری کند.

عایق کاری لوله کشی ساختمان برای فن کویل‌ها

لوله‌هایی که در سیستم تهویه مطبوع استفاده می‌شوند و به فن کویل‌ها متصل هستند، وظیفه انتقال آب سرد (و یا گرم) را دارند. این لوله‌ها باید عایق شوند تا از تاثیرات مخرب محیطی محافظت شوند. به‌ویژه در مناطقی که لوله‌ها در معرض نور خورشید یا شرایط جوی نامساعد هستند، مانند پشت بام‌ها، اهمیت این عایق کاری بیشتر می‌شود.

اگر لوله‌ها به درستی عایق کاری نشوند، تابش مستقیم آفتاب و تغییرات دما می‌تواند باعث خوردگی یا پوسیدگی آن‌ها شود. این موضوع به مرور زمان باعث کاهش عمر لوله‌ها و افزایش هزینه‌های نگهداری می‌شود.

آبی که از چیلر خارج می‌شود تا به فن کویل برسد، سرد است. اگر این آب قرار باشد مسافتی طولانی را در لوله‌هایی که عایق نشده‌اند طی کند، گرما از محیط جذب می‌کند و دمای آن افزایش می‌یابد. این مسئله باعث می‌شود که آب به دمای مورد نظر نرسیده و بازدهی سیستم تهویه مطبوع کاهش یابد. بنابراین، عایق کاری لوله‌ها از افزایش دمای ناخواسته آب جلوگیری می‌کند.

در مناطقی که رطوبت بالاست، اگر عایق کاری مناسبی برای لوله‌ها انجام نشود، تفاوت دمایی بین آب سرد داخل لوله و هوای مرطوب بیرون می‌تواند منجر به تشکیل شبنم روی سطح لوله‌ها شود. این شبنم به مرور زمان باعث ایجاد مشکلاتی مانند زنگ زدگی یا حتی نشت آب می‌شود. عایق کاری مناسب می‌تواند از این مشکل جلوگیری کند.

عایق کاری لوله‌ها در سیستم تهویه مطبوعی، امری حیاتی است که به حفظ بازدهی سیستم، جلوگیری از خرابی‌های زودرس و کاهش هزینه‌های نگهداری کمک می‌کند. بدون عایق کاری مناسب، سیستم کارایی لازم را نخواهد داشت و ممکن است با مشکلاتی مانند گرم شدن ناخواسته آب، ایجاد شبنم، خوردگی و پوسیدگی لوله‌ها مواجه شود.

برای عایق کاری لوله‌های سیستم‌های تهویه مطبوع، از مواد مختلفی استفاده می‌شود که هر یک مزایا و کاربردهای خاص خود را دارند. در ادامه به برخی از رایج‌ترین مواد عایق کاری اشاره می‌کنم:

1. عایق فوم الاستومری (Elastomeric Foam Insulation): این نوع عایق به دلیل انعطاف‌پذیری بالا و مقاومت مناسب در برابر رطوبت، بسیار محبوب است. فوم الاستومری معمولاً به صورت لوله‌ای یا ورقی تولید می‌شود و به راحتی بر روی لوله‌ها نصب می‌شود.

2. عایق پشم شیشه (Fiberglass Insulation): این نوع عایق از الیاف شیشه‌ای ساخته شده و به دلیل خواص عایق حرارتی خوب و مقاومت در برابر آتش، یکی از پرکاربردترین مواد عایق کاری است.

3. عایق پشم سنگ (Rockwool Insulation): پشم سنگ از سنگ‌های طبیعی مانند بازالت تولید می‌شود و دارای خواص عایق حرارتی و صوتی بسیار خوبی است. این عایق همچنین در برابر آتش مقاومت بسیار بالایی دارد.

4. عایق پلی اتیلن (Polyethylene Insulation): این نوع عایق از پلی اتیلن ساخته شده و به دلیل خواص فیزیکی و شیمیایی مناسب، به عنوان یک عایق مناسب برای لوله‌های سیستم تهویه مطبوع شناخته می‌شود.

5. عایق پلی یورتان (Polyurethane Foam Insulation): فوم پلی یورتان به دلیل خواص عایق حرارتی و مکانیکی بسیار خوب، به عنوان یکی از بهترین مواد عایق برای لوله‌ها شناخته می‌شود. این عایق به صورت تزریقی یا پیش ساخته استفاده می‌شود.

6. عایق نانو (Nano Insulation): فناوری نانو در صنعت عایق کاری به کار گرفته شده تا عایق‌هایی با ضخامت کمتر و بازدهی بالاتر ایجاد شود. این نوع عایق‌ها معمولاً خواص حرارتی بسیار خوبی دارند.

7. عایق پتویی (Blanket Insulation): این عایق‌ها به شکل پتویی از مواد مختلفی مانند پشم شیشه، پشم سنگ یا فوم ساخته می‌شوند و بر روی لوله‌ها و سطوح پیچیده نصب می‌شوند.

یافتن نشتی لوله کشی فن کویل

در فرآیند نصب و راه‌اندازی فن کویل در سیستم‌های تهویه مطبوع و سرمایش مرکزی، اطمینان از عدم نشتی در لوله‌کشی‌ها بسیار حائز اهمیت است. نشت‌یابی لوله‌کشی یک مرحله ضروری است که پیش از بهره‌برداری از سیستم انجام می‌شود. این مرحله شامل چندین گام اصلی است که به دقت باید انجام شوند. در ادامه به توضیح این مراحل می‌پردازیم:

1. بستن کور لوله‌ها:

پس از اتمام نصب و لوله‌کشی‌های سیستم، ابتدا تمامی انتهای لوله‌ها را می‌بندند (به اصطلاح کور می‌کنند). این کار برای اطمینان از اینکه هیچ‌گونه تبادل هوا یا مایعات با محیط خارجی صورت نمی‌گیرد، انجام می‌شود.

2. تزریق هوا به لوله‌ها:

پس از کور کردن لوله‌ها، مرحله بعدی تزریق هوا به داخل سیستم لوله‌کشی است. برای این منظور از یک کمپرسور هوا استفاده می‌شود تا هوای فشرده را با فشار مشخص (که معمولاً بین 100 تا 150 PSI است، البته این مقدار بسته به شرایط و استانداردها ممکن است متفاوت باشد) به داخل لوله‌ها تزریق کنند.

3. قرار دادن سیستم تحت فشار:

پس از تزریق هوا به داخل لوله‌ها، سیستم باید برای مدت زمان معینی تحت فشار قرار گیرد. این زمان معمولاً چند ساعت تا چند روز متغیر است. هدف از این کار بررسی پایداری فشار در سیستم است. در این مرحله، گیج‌های فشار روی سیستم نصب می‌شوند تا تغییرات فشار را به صورت دقیق ثبت کنند.

4. بررسی گیج فشار:

پس از سپری شدن مدت زمان مورد نیاز (معمولاً یک یا دو روز)، وضعیت گیج فشار بررسی می‌شود. اگر فشار در طول این مدت ثابت مانده باشد و گیج هیچ تغییری نشان نداده باشد، این نشان‌دهنده عدم وجود نشتی در سیستم لوله‌کشی است. اما اگر فشار کاهش یافته باشد، به این معنی است که سیستم دچار نشتی است و باید برای یافتن و رفع آن اقدامات لازم انجام شود.

5. رفع نشتی در صورت وجود:

اگر گیج نشان‌دهنده کاهش فشار باشد، باید محل نشتی شناسایی و برطرف شود. این کار معمولاً با استفاده از مواد تشخیصی مانند کف صابون انجام می‌شود که با ایجاد حباب در محل نشت، آن را آشکار می‌کند. همچنین می‌توان از دستگاه‌های الکترونیکی تشخیص نشتی نیز استفاده کرد.

6. تست نهایی:

پس از رفع نشتی‌های موجود، مجدداً سیستم تحت فشار قرار می‌گیرد و فرآیند نشت‌یابی تکرار می‌شود تا اطمینان حاصل شود که دیگر هیچ نشتی‌ای وجود ندارد.

اهمیت انتخاب سایز مناسب لوله در سیستم تهویه مطبوع ساختمان

یکی از عوامل حیاتی در عملکرد سیستم‌های تهویه مطبوع، سایز لوله‌ها است. این امر تأثیر زیادی بر سرعت جریان آب، افت فشار و کارایی سیستم دارد. اگر لوله‌ها از حد نیاز کوچک‌تر باشند، جریان آب با مقاومت بیشتری روبه‌رو خواهد شد که این موضوع می‌تواند به کاهش ظرفیت سرمایشی و عملکرد ضعیف سیستم منجر شود. در مقابل، استفاده از لوله‌های بزرگتر از حد نیاز، ممکن است هزینه‌های نصب را افزایش دهد. همچنین، هرچند که افت فشار به میزان کمتری رخ می‌دهد، اما حجم بالای آب در لوله‌ها باعث می‌شود که واکنش سیستم به تغییرات حرارتی کندتر باشد.

در سیستم‌های تهویه مطبوع، آب از محل تولید آن (اواپراتور در چیلرها) شروع به حرکت کرده و به مصرف‌کننده‌ها (فن کویل‌ها) می‌رسد. در این مسیر، آب به تدریج در نقاط مختلف مصرف می‌شود، به‌ویژه در ساختمان‌های چندطبقه، که جریان آب در لوله‌های اصلی کاهش می‌یابد. برای حفظ کارایی سیستم و جلوگیری از افت فشار زیاد، لازم است که سایز لوله‌ها به‌طور تدریجی کاهش یابد. این تغییر سایز باعث افزایش سرعت جریان آب در لوله‌ها می‌شود و توزیع یکنواخت‌تری در سراسر سیستم فراهم می‌آورد.

مهم است که سرعت جریان آب در لوله‌ها در حد متعادل تنظیم شود؛ نه خیلی زیاد و نه خیلی کم. سرعت بالا ممکن است منجر به تولید صدای زیاد در لوله‌ها و همچنین سایش و خرابی در اثر جریان شدید شود. از سوی دیگر، سرعت پایین جریان آب می‌تواند افت فشار زیادی را به همراه داشته باشد و توزیع آب را به‌درستی در سیستم ممکن نسازد.

به این ترتیب، انتخاب سایز مناسب لوله‌ها باید بر اساس محاسبات هیدرولیکی دقیق و با در نظر گرفتن دبی (مقدار جریان) مورد نیاز برای هر بخش از سیستم انجام گیرد. در سیستم‌های تهویه مطبوع، معمولاً پس از خروج آب از چیلر، سایز لوله‌ها تدریجاً کاهش می‌یابد تا سرعت جریان بهینه حفظ شود و توزیع آب در تمام اجزای سیستم به‌درستی انجام گیرد.

همچنین، افت فشار یکی از عوامل مهم در انتخاب سایز لوله‌ها است. هرچه سایز لوله‌ها کوچکتر باشد، افت فشار بیشتری در مسیر ایجاد می‌شود. این افت فشار به معنای نیاز به پمپ‌های قوی‌تر است که در نهایت باعث افزایش مصرف انرژی می‌شود. بنابراین، انتخاب دقیق سایز لوله‌ها به‌منظور کاهش افت فشار و مصرف انرژی، نقش حیاتی در بهینه‌سازی سیستم تهویه مطبوع دارد.

علاوه بر این، سایز لوله‌ها به‌طور مستقیم بر هزینه‌های نصب و نگهداری سیستم تأثیر می‌گذارد. استفاده از لوله‌های بزرگتر از حد نیاز می‌تواند هزینه‌های خرید و نصب را به طور قابل‌توجهی افزایش دهد. از سوی دیگر، لوله‌های کوچک‌تر ممکن است نیاز به پمپ‌های با قدرت بالاتر و تجهیزات اضافی برای جبران افت فشار داشته باشند که این خود موجب افزایش هزینه‌های عملیاتی سیستم خواهد شد.

در نهایت، برای دستیابی به عملکرد بهینه سیستم تهویه مطبوع و کاهش هزینه‌ها، لازم است که سایز لوله‌ها با دقت و مطابق با نیاز واقعی سیستم انتخاب شود. انتخاب مناسب سایز لوله‌ها می‌تواند به بهره‌وری بیشتر سیستم، کاهش مصرف انرژی و افزایش طول عمر تجهیزات منجر شود.

اهمیت ضخامت لوله در سیستم تهویه مطبوع ساختمان

ضخامت لوله‌ها در سیستم‌های تهویه مطبوع (HVAC) ساختمان‌ها نقش حیاتی در عملکرد صحیح، ایمنی و دوام سیستم دارد. این لوله‌ها وظیفه انتقال سیالات مختلف مانند آب را به بخش‌های مختلف ساختمان بر عهده دارند. سیالات مورد نظر برای فرآیندهایی مانند گرمایش، سرمایش و تهویه هوا به کار می‌روند. ضخامت مناسب لوله‌ها تأثیر زیادی بر کارایی و ایمنی سیستم خواهد داشت که در ادامه به بررسی دلایل این اهمیت می‌پردازیم.

1. تحمل فشار

– تأثیر ارتفاع ساختمان: در ساختمان‌های بلندتر، مانند برج‌ها و ساختمان‌های ۳۰ طبقه، فشار سیال به‌دلیل ارتفاع زیاد بیشتر خواهد بود. برای مقابله با این فشار اضافی، لوله‌ها باید دارای ضخامت کافی باشند تا از ترکیدگی یا نشت جلوگیری شود. در مقابل، در ساختمان‌های کوتاه‌تر که فشار کمتری وارد می‌شود، می‌توان از لوله‌هایی با ضخامت کمتر استفاده کرد.
– استانداردهای ایمنی: برای اطمینان از اینکه لوله‌ها قادر به تحمل فشارهای وارده هستند، باید از استانداردهای ایمنی معتبر پیروی کرد. این استانداردها معمولاً مشخصات فنی دقیقی را برای ضخامت، جنس و سایر ویژگی‌های لوله‌ها تعیین می‌کنند تا ایمنی و کارکرد درست سیستم تهویه مطبوع تضمین شود.

2. دوام و ماندگاری

– مقاومت در برابر خوردگی و سایش: ضخامت لوله‌ها تأثیر زیادی بر مقاومت آنها در برابر خوردگی و سایش دارد. در محیط‌هایی با رطوبت بالا یا در مواردی که سیالات حاوی مواد خورنده یا اسیدی هستند، لوله‌های با ضخامت مناسب می‌توانند عمر طولانی‌تری داشته باشند و کمتر دچار آسیب شوند.
– طول عمر سیستم: لوله‌های با ضخامت مناسب علاوه بر اینکه به حفظ ایمنی سیستم کمک می‌کنند، عمر مفید آن را نیز افزایش می‌دهند. لوله‌های نازک‌تر ممکن است به‌زودی دچار فرسودگی شوند و نیاز به تعویض پیدا کنند، در حالی که لوله‌های ضخیم‌تر از دوام بالاتری برخوردارند.

3. هزینه‌ها

– هزینه‌های اولیه و تعمیرات: لوله‌های ضخیم‌تر معمولاً هزینه تولید و نصب بیشتری دارند، اما این هزینه‌های اولیه ممکن است در طول زمان با کاهش نیاز به تعمیرات و تعویض لوله‌ها جبران شود. بنابراین، انتخاب ضخامت مناسب می‌تواند تأثیر مستقیمی بر هزینه‌های کلی پروژه و نگهداری سیستم بگذارد.
– بهره‌وری انرژی: لوله‌های ضخیم‌تر در سیستم‌های تهویه مطبوع می‌توانند به کاهش هدررفت انرژی کمک کنند. به‌ویژه در سیستم‌های سرمایش و گرمایش، لوله‌ها باید بتوانند دمای سیال را در طول مسیر حفظ کنند و از انتقال حرارت غیرضروری جلوگیری نمایند. این ویژگی می‌تواند به بهبود کارایی انرژی سیستم کمک کرده و هزینه‌های انرژی را کاهش دهد.

4. رعایت استانداردها و ضوابط

– مقررات ساختمانی: در طراحی و اجرای سیستم‌های تهویه مطبوع، رعایت مقررات ساختمانی و ضوابط فنی بسیار اهمیت دارد. این قوانین معمولاً تعیین می‌کنند که در ساختمان‌های با ارتفاع خاص یا کاربردهای ویژه، چه نوع و ضخامتی از لوله‌ها باید استفاده شود. رعایت این ضوابط نه‌تنها برای دریافت مجوزهای لازم ضروری است، بلکه به ایمنی و کارایی کلی ساختمان کمک می‌کند.
– استانداردهای صنعتی: صنعت تهویه مطبوع استانداردهای خاص خود را برای ضخامت لوله‌ها دارد. این استانداردها معمولاً بر اساس نوع سیال، فشار کاری، دما و شرایط کاربردی سیستم تعیین می‌شوند و به طراحی و اجرای سیستم‌هایی با کیفیت بالا و عملکرد بهینه کمک می‌کنند.

در مجموع، ضخامت لوله‌ها در سیستم‌های تهویه مطبوع نه‌تنها بر ایمنی و کارایی سیستم تأثیر دارد، بلکه بر هزینه‌ها و عمر مفید سیستم نیز اثرگذار است. انتخاب ضخامت مناسب برای لوله‌ها، با توجه به فشارهای مورد نظر، شرایط محیطی و الزامات استاندارد، می‌تواند به بهینه‌سازی عملکرد و کاهش هزینه‌ها در طولانی‌مدت منجر شود.

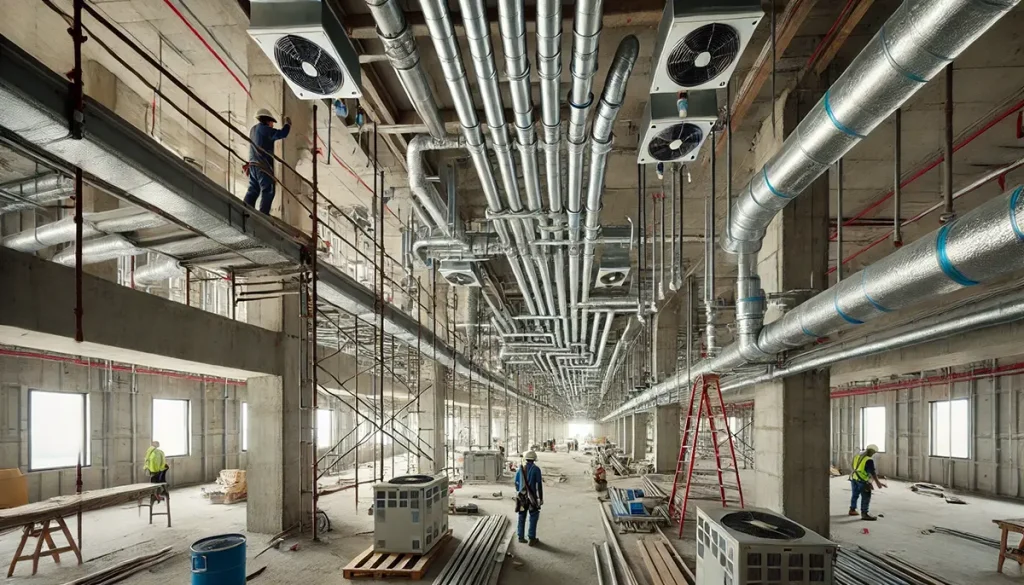

لوله‌کشی و اصول اولیه آن در ساختمان‌های در حال ساخت

در سیستم‌های لوله‌کشی تهویه مطبوع ساختمان‌های نیمه‌ساخته، رعایت اصول دقیق و استانداردهای فنی بسیار مهم است تا از بروز مشکلات فنی و خرابی‌های زودهنگام جلوگیری شود. یکی از این اصول اساسی، استفاده از درپوش برای محافظت از لوله‌ها در طول فرآیند ساخت است. در ادامه، اهمیت این موضوع و دلایل استفاده از درپوش‌ها را بررسی خواهیم کرد:

1. جلوگیری از ورود مواد خارجی به داخل لوله‌ها

در محیط‌های ساخت‌وساز، معمولاً با مواد مختلفی مانند شن، ماسه، سنگ‌ریزه، خاک، چسب و سایر ذرات ساختمانی روبه‌رو هستیم. اگر لوله‌های سیستم تهویه مطبوع بدون درپوش رها شوند، این مواد به‌راحتی می‌توانند وارد لوله‌ها شوند. ورود مواد خارجی به داخل لوله‌ها می‌تواند مشکلات جدی به‌وجود آورد، از جمله:

– انسداد لوله‌ها: ذرات خارجی ممکن است درون لوله‌ها جمع شوند و موجب مسدود شدن مسیر جریان سیال شوند. این امر می‌تواند باعث کاهش کارایی سیستم و حتی ایجاد خرابی در تجهیزات مرتبط با لوله‌ها گردد.

– آسیب به تجهیزات: مواد وارد شده به لوله‌ها می‌توانند به پمپ‌ها، مینی‌چیلرها، فن‌کویل‌ها و سایر تجهیزات آسیب برسانند. به عنوان مثال، شن و ماسه وارد پمپ‌ها شده و به قطعات داخلی آن‌ها مانند پروانه‌ها یا سیل‌ها آسیب می‌زند. این آسیب‌ها می‌توانند منجر به کاهش عملکرد و خرابی کامل تجهیزات شوند.

– کاهش عمر مفید سیستم: ورود ذرات به لوله‌ها نه‌تنها به تجهیزات آسیب می‌زند بلکه می‌تواند عمر کلی سیستم را کاهش دهد. این مسئله منجر به هزینه‌های بالای تعمیر و تعویض قطعات در آینده خواهد شد.

2. حفظ کیفیت نصب

درپوش‌ها نقش بسیار مهمی در حفظ کیفیت نصب سیستم تهویه مطبوع ایفا می‌کنند. نصب سیستم‌های تهویه مطبوع در ساختمان‌های در حال ساخت معمولاً به‌صورت تدریجی و در چند مرحله انجام می‌شود. در این مراحل، لوله‌ها ممکن است برای مدت زمانی بدون استفاده و اتصال به تجهیزات نهایی باقی بمانند. استفاده از درپوش‌ها در این مدت از ورود آلودگی و گردوغبار به داخل لوله‌ها جلوگیری کرده و کیفیت نصب سیستم را تضمین می‌کند.

3. پیشگیری از تمیزکاری‌های پرهزینه و زمان‌بر

اگر لوله‌ها بدون درپوش باقی بمانند و مواد خارجی به آن‌ها وارد شود، پس از تکمیل ساخت و پیش از بهره‌برداری از سیستم تهویه مطبوع، نیاز به تمیزکاری‌های ویژه‌ای خواهد بود. این فرآیند می‌تواند زمان‌بر و پرهزینه باشد و حتی موجب تأخیر در تحویل ساختمان شود. همچنین، تمیزکاری کامل لوله‌ها پس از ورود مواد خارجی همیشه ممکن نیست و برخی ذرات ریز ممکن است باقی بمانند که به مرور زمان مشکلات بیشتری ایجاد خواهند کرد.

4. کاهش ریسک خرابی و افزایش اعتماد به سیستم

استفاده از درپوش‌ها باعث کاهش چشمگیر ریسک خرابی در سیستم تهویه مطبوع می‌شود. زمانی که لوله‌ها تمیز و عاری از هرگونه آلودگی باقی بمانند، اعتماد به عملکرد سیستم افزایش می‌یابد. این امر نه‌تنها برای کارفرمایان و پیمانکاران مهم است، بلکه به‌عنوان یک عامل رضایت‌بخش برای مشتریان نیز محسوب می‌شود. کاهش خرابی‌های احتمالی در آینده، هزینه‌های تعمیرات را به‌طور قابل‌توجهی کاهش می‌دهد و به اعتبار سیستم و پروژه افزوده می‌شود.

لوله کشی درین در فن کویل

قطرات آبی که در نتیجه پدیده میعان بر روی لوله‌های کویل دستگاه فن کویل سقفی ایجاد شده، به سمت پایین دستگاه چکه می‌کنند. به همین دلیل یک سینی فلزی که به سینی درین (Drain Pan) معروف است، در قسمت زیرین فن کویل قرار می‌گیرد تا این قطرات ایجاد شده آب، در داخل این سینی جمع شده و به بیرون از دستگاه هدایت شوند. هر چه که میزان رطوبت بیشتر باشد، آب بیشتری در سینی درین فن کویل می‌ریزد و بالعکس هر چه که رطوبت کمتر باشد، میزان آب ایجاد شده نیز کمتر است.

عدم وجود سینی درین باعث می‌شود که این آب با توجه به نوع فن کویل بر روی زمین یا سقف جاری شده و خسارات زیادی را بر جای بگذارد. حتی در بسیاری از موارد که سینی درین وجود دارد اما به درستی طراحی نشده است، و یا به دلیل محدودیت‌های در فضای سقف، امکان طراحی لوله تخلیه به صورت کج وجود نداشته باشد باید از پمپ درین استفاده کرد.

لوله تخلیه (Drain Pipe) یا همان OUTLET SIPHON به عنوان یک قطعه مهم در سیستم‌های هواساز (AHU) و فن کویل مورد استفاده قرار می‌گیرد. رطوبتی که در این سیستم‌ها تبدیل به قطرات آب می‌شوند، وارد سینی درین (Drain Pan) شده و سپس از طریق DRAIN SIPHON خارج می‌شوند.

برای سهولت در هدایت آب به سمت خارج، از یک تله به نام U Trap استفاده می‌شود. ابعاد این تله در طراحی‌های مختلف، تفاوت دارد. اگر در طراحی هواساز، فن در پشت کویل قرار گیرد، فشار مثبت است و فشار فن، آب داخل سینی درین را به سمت مسیر خروج هدایت می‌کند.

اما زمانی که کویل در پشت فن قرار می‌گیرد، فشار منفی شده و مکش انجام می‌شود و اجازه داده نمی‌شود که آب به راحتی از سینی درین خارج شود. در این حالت مطابق تصویر زیر از تله‌ای با ابعاد متفاوت استفاده می‌شود تا خروج آب آسان‌تر گردد.

همان‌طور که در تصویر مشاهده می‌نمایید، این لوله به‌گونه‌ای طراحی شده است تا همیشه مقدار کمی آب را در خود نگه دارد. DRAIN SIPHON در یونیت‌های هوارسان، برای تخلیه مناسب میعانات استفاده می‌شود. هدف سیفون این است که در فشارهای مختلف در مقطع و فشار محیط، آب چگالشی روی مبدل‌ها را تخلیه کند.

استفاده از شیر پیسوار قبل از ورود به فن کویل

نصب دو عدد شیر پیسوار قبل از ورود آب به فن کویل، به این منظور انجام می‌شود که در صورت نیاز به تعمیرات یا سرویس‌دهی فن کویل، بتوان جریان آب ورودی به فن کویل را به راحتی قطع کرد. این کار باعث می‌شود که فن کویل از مدار خارج شود، بدون اینکه نیازی به تخلیه کامل آب از کل طبقه یا ساختمان باشد.

به عبارت دیگر، وجود این شیرها کمک می‌کند تا تعمیرات و نگهداری فن کویل‌ها با کمترین اختلال و بدون نیاز به قطع کامل سیستم آب‌رسانی انجام شود. این موضوع به خصوص در ساختمان‌های بزرگ و سیستم‌های پیچیده بسیار حائز اهمیت است، زیرا تخلیه کامل آب می‌تواند زمان‌بر و هزینه‌بر باشد.
