محاسبه بار گرمایی فن کویل

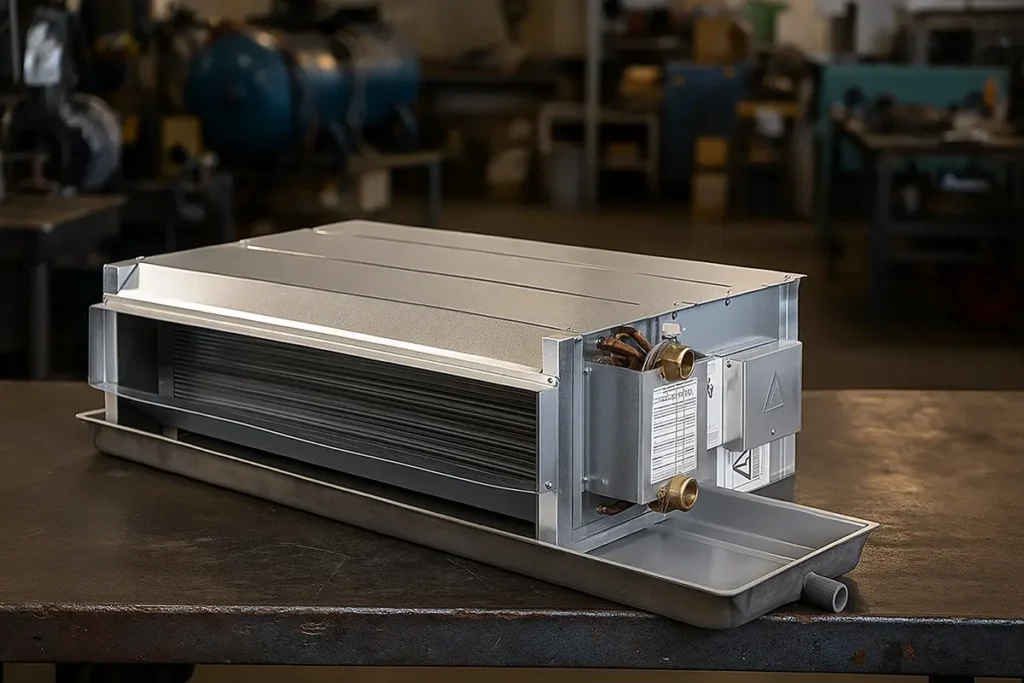

فن کویل (Fan Coil Unit – FCU) یکی از پرکاربردترین و کارآمدترین دستگاه‌ها در صنعت تهویه مطبوع است که نقش حیاتی در ایجاد آسایش حرارتی در فضاهای مختلف ایفا می‌کند. این سیستم با ترکیب یک فن و یک کویل (مبدل حرارتی)، قابلیت سرمایش و گرمایش محیط را به صورت همزمان یا مجزا فراهم می‌آورد. فن کویل‌ها به دلیل انعطاف‌پذیری بالا، ابعاد مناسب و توانایی کنترل مستقل دما در هر فضا، به انتخابی ایده‌آل برای طیف وسیعی از ساختمان‌ها، از مجتمع‌های مسکونی و اداری گرفته تا هتل‌ها، بیمارستان‌ها و مراکز تجاری تبدیل شده‌اند.

در واقع، فن کویل‌ها با گردش هوا از روی کویل‌های حاوی آب سرد یا گرم، به ترتیب حرارت را از محیط گرفته یا به آن منتقل می‌کنند و در نتیجه، دمای مطلوب را در فضا ایجاد می‌کنند. این ویژگی به همراه امکان نصب در انواع مدل‌ها (زمینی، سقفی، دیواری و کانالی)، فن کویل را به یک جزء جدایی‌ناپذیر در سیستم‌های تهویه مطبوع مدرن تبدیل کرده است.

فهرست مطالب

دلایل ضرورت محاسبه بار گرمایی فن کویل

محاسبه دقیق بار گرمایی (و سرمایی) فن کویل (مانند فن کویل سقفی) از اهمیت بسیار بالایی برخوردار است، زیرا مستقیماً بر کارایی، عملکرد، هزینه‌های انرژی و رضایت کاربران تأثیر می‌گذارد. در ادامه به دلایل اصلی این ضرورت می‌پردازیم:

1. انتخاب فن کویل با ظرفیت مناسب:

جلوگیری از کمبود ظرفیت: اگر فن کویل انتخاب شده ظرفیت کمتری نسبت به نیاز واقعی فضا داشته باشد، دستگاه قادر به تامین گرمایش یا سرمایش کافی نخواهد بود. این امر منجر به نارضایتی ساکنین، عدم رسیدن به دمای مطلوب و کارکرد مداوم و بی‌اثر دستگاه می‌شود که در نهایت عمر مفید آن را نیز کاهش می‌دهد.
جلوگیری از ظرفیت اضافی (Over-sizing): انتخاب فن کویل با ظرفیت بیش از حد نیاز، منجر به هدر رفتن انرژی و افزایش بی‌رویه هزینه‌های برق می‌شود. دستگاه در این حالت به صورت سیکل‌های کوتاه خاموش و روشن می‌شود که علاوه بر کاهش عمر مفید، باعث نوسانات دمایی و عدم آسایش نیز می‌گردد. همچنین، فن کویل‌های با ظرفیت بالا معمولاً ابعاد بزرگتری دارند و فضای بیشتری را اشغال می‌کنند.

2. بهینه‌سازی مصرف انرژی:

محاسبه دقیق بار گرمایی به شما این امکان را می‌دهد که سیستمی را انتخاب کنید که دقیقاً متناسب با نیازهای فضا باشد. این به معنای عدم اتلاف انرژی برای تولید گرمایش یا سرمایش اضافی است که منجر به کاهش قابل توجه قبوض انرژی می‌شود.

3. افزایش آسایش حرارتی:

یک فن کویل با ظرفیت مناسب می‌تواند دمای محیط را به طور پایدار و یکنواخت در محدوده آسایش نگه دارد. این امر از نوسانات دمایی جلوگیری کرده و محیطی دلپذیر برای ساکنین فراهم می‌کند.

4. افزایش عمر مفید دستگاه:

وقتی فن کویل متناسب با بار حرارتی فضا باشد، کمتر تحت فشار قرار می‌گیرد. کارکرد بهینه دستگاه، بدون نیاز به تلاش بیش از حد برای جبران کمبود ظرفیت یا روشن و خاموش شدن‌های مکرر در صورت ظرفیت اضافی، به طور چشمگیری عمر مفید آن را افزایش می‌دهد.

5. طراحی بهینه سیستم:

محاسبه بار گرمایی تنها برای انتخاب فن کویل نیست، بلکه برای طراحی کلی سیستم تهویه مطبوع (مانند انتخاب چیلر یا بویلر مرکزی) نیز حیاتی است. مجموع بارهای گرمایی تمامی فن کویل‌ها در یک ساختمان، ظرفیت کلی مورد نیاز منبع تولید حرارت یا برودت را تعیین می‌کند.

6. رعایت استانداردهای مهندسی:

مهندسان تاسیسات برای طراحی و اجرای سیستم‌های تهویه مطبوع، ملزم به رعایت استانداردها و محاسبات دقیق هستند. این محاسبات شامل تعیین بار حرارتی و برودتی هر فضا برای انتخاب صحیح تجهیزات است.

بیشتر بدانید:

عوامل موثر در محاسبه بار گرمایی

برای محاسبه بار گرمایی یک فضا، باید عوامل مختلفی را در نظر گرفت، از جمله:

ابعاد فضا: طول، عرض و ارتفاع اتاق.
کاربری فضا: مسکونی، اداری، تجاری، صنعتی و غیره. (مثلاً یک سالن ورزشی نیاز به ظرفیت بسیار بیشتری نسبت به یک اتاق خواب دارد.)
شرایط آب و هوایی منطقه: دمای حداکثر و حداقل، رطوبت نسبی.
مصالح ساختمانی: نوع دیوارها، سقف، کف و پنجره‌ها (عایق‌بندی، ضریب انتقال حرارت).
تعداد و نوع پنجره‌ها و درب‌ها: جهت‌گیری، ابعاد، نوع شیشه (دوجداره، تک جداره).
منابع تولید حرارت داخلی: تعداد افراد ساکن، وسایل روشنایی، تجهیزات الکترونیکی (کامپیوتر، سرور و…).
میزان نفوذ هوا: هوای ورودی از درزها و شکاف‌ها.
تهویه هوای تازه: میزان هوای تازه مورد نیاز برای هر فضا.

با توجه به پیچیدگی این عوامل، توصیه می‌شود محاسبه بار گرمایی توسط متخصصین و مهندسین تاسیسات انجام شود تا بهترین و کارآمدترین سیستم تهویه مطبوع برای هر فضا انتخاب گردد.

محاسبه بار گرمایی فن کویل (و به طور کلی بار حرارتی ساختمان) یک فرآیند پیچیده و دقیق مهندسی است که عوامل متعددی را در بر می‌گیرد. این محاسبات هم برای انتخاب صحیح فن کویل و هم برای طراحی کلی سیستم تهویه مطبوع (مانند انتخاب چیلر و بویلر) ضروری هستند. در ادامه به روش‌ها و مراحل کلی محاسبه بار گرمایی (که شامل بار سرمایی نیز می‌شود) اشاره می‌کنیم:

روش‌های محاسبه بار گرمایی

به طور کلی دو روش اصلی برای محاسبه بار گرمایی وجود دارد:

روش سرانگشتی (Approximation/Rule of Thumb):
- این روش برای تخمین سریع و اولیه بار گرمایی به کار می‌رود و دقت پایینی دارد.
- معمولاً بر اساس مساحت فضا و یک ضریب ثابت (که وابسته به شرایط اقلیمی منطقه و نوع کاربری است) انجام می‌شود.
- مثال: بار برودتی (BTU/hr) = مساحت فضا (مترمربع) $\times$ (25 تا 30). عدد 25 برای مناطق گرمسیر و 30 برای مناطق معتدل یا سردسیرتر انتخاب می‌شود.
- کاربرد: صرفاً برای برآوردهای اولیه و غیردقیق، و هرگز جایگزین محاسبات دقیق مهندسی نیست.
روش دقیق (Detailed Calculation):
- این روش بر اساس اصول ترمودینامیک و انتقال حرارت انجام می‌شود و دقت بسیار بالایی دارد.
- توسط مهندسین تاسیسات و با استفاده از نرم‌افزارهای تخصصی انجام می‌شود.
- تمامی منابع تولید حرارت (داخلی و خارجی) و تلفات حرارتی ساختمان در آن لحاظ می‌شوند.

مراحل کلی محاسبه بار گرمایی به روش دقیق:

محاسبه بار گرمایی برای فن کویل (یا هر سیستم تهویه مطبوع دیگر) شامل دو بخش اصلی است: بار گرمایشی (Heating Load) برای فصل سرما و بار سرمایشی (Cooling Load) برای فصل گرما. از آنجایی که فن کویل‌ها عمدتاً برای سرمایش استفاده می‌شوند و در سیستم‌های گرمایشی معمولاً رادیاتور یا گرمایش از کف کاربرد بیشتری دارد، تمرکز معمولاً روی بار سرمایشی است، اما اصول محاسبه برای هر دو مشابه است.

الف) جمع‌آوری اطلاعات اولیه:

مشخصات ساختمان/فضا:
- ابعاد دقیق هر فضا (طول، عرض، ارتفاع).
- نقشه‌های معماری (شامل پلان، نما و مقطع).
- جهت‌گیری ساختمان (شمال، جنوب، شرق، غرب).
- نوع کاربری هر فضا (مسکونی، اداری، تجاری، سالن، آشپزخانه، حمام و…).
- نوع و مشخصات مصالح ساختمانی (دیوارها، سقف، کف، درب، پنجره‌ها): شامل ضریب هدایت حرارتی (U-factor یا R-value) و ضریب عبور تابش خورشیدی (SHGC) برای پنجره‌ها.
- تعداد و ابعاد پنجره‌ها و درب‌ها.
- جزئیات عایق‌بندی دیوارها، سقف و کف.
شرایط آب و هوایی منطقه:
- دمای خشک و مرطوب طراحی تابستان (مثلاً از جداول ASHRAE یا داده‌های محلی).
- دمای طراحی زمستان.
- رطوبت نسبی.
- شدت تابش خورشیدی (برای بار سرمایشی).
- سرعت و جهت باد غالب.
شرایط آسایش داخلی:
- دمای مطلوب داخلی در تابستان (معمولاً 24-26 درجه سانتی‌گراد).
- رطوبت نسبی مطلوب داخلی در تابستان (معمولاً 50-60%).
- دمای مطلوب داخلی در زمستان (معمولاً 20-22 درجه سانتی‌گراد).

ب) محاسبه اجزای بار گرمایی (برای فصل سرما) و بار سرمایشی (برای فصل گرما):

بار حرارتی ساختمان از مجموع چندین جزء تشکیل می‌شود:

اجزای بار گرمایشی (Heating Load):

تلفات حرارتی از جداره‌ها (Transmission Losses):
- حرارتی که از طریق دیوارها، سقف، کف، پنجره‌ها و درب‌ها به بیرون نفوذ می‌کند.
- فرمول کلی: $Q_{t r an s mi ss i o n} = U \times A \times (T_{i} - T_{o})$
  - $Q$ : نرخ انتقال حرارت (وات یا BTU/hr)
  - $U$ : ضریب کلی انتقال حرارت برای جداره (W/m²°C یا BTU/hr.ft²°F)
  - $A$ : مساحت جداره (مترمربع یا فوت مربع)
  - $T_{i}$ : دمای داخلی طراحی
  - $T_{o}$ : دمای خارجی طراحی
تلفات حرارتی ناشی از نفوذ هوا (Infiltration Losses):
- هوایی که از درزها و شکاف‌های ساختمان به داخل نفوذ می‌کند و نیاز به گرمایش دارد.
- فرمول: $Q_{in f i lt r a t i o n} = 1.23 \times V \times (T_{i} - T_{o})$ (برای واحد SI: وات) یا $Q_{in f i lt r a t i o n} = 0.018 \times CFM \times (T_{i} - T_{o})$ (برای واحد امپریال: BTU/hr)
  - $V$ : حجم هوای نفوذی (m³/hr یا CFM)
  - $1.23$ : ضریب هوای خشک (KJ/m³°C)
  - $0.018$ : ضریب هوای خشک (BTU/ft³°F)
تلفات حرارتی ناشی از تهویه هوای تازه (Ventilation Losses):
- اگر سیستم تهویه مرکزی برای تامین هوای تازه وجود داشته باشد، این هوا نیز نیاز به گرمایش دارد.
- فرمول مشابه نفوذ هوا: با جایگزینی حجم هوای نفوذی با حجم هوای تازه مورد نیاز.

اجزای بار سرمایشی (Cooling Load):

افزایش حرارت از جداره‌ها (Transmission Gains):
- حرارتی که از طریق دیوارها، سقف، کف، پنجره‌ها و درب‌ها به داخل نفوذ می‌کند.
- فرمول مشابه تلفات حرارتی، اما با جهت جریان حرارت برعکس.
افزایش حرارت ناشی از تابش خورشیدی (Solar Heat Gain):
- حرارتی که از طریق پنجره‌ها و نورگیرها به دلیل تابش مستقیم خورشید وارد فضا می‌شود.
- فرمول: $Q_{so l a r} = A_{w in d o w} \times S H GC \times I$
  - $A_{w in d o w}$ : مساحت پنجره
  - $S H GC$ : ضریب عبور تابش خورشیدی (Solar Heat Gain Coefficient) پنجره
  - $I$ : شدت تابش خورشیدی در جهت و زمان مورد نظر
افزایش حرارت داخلی (Internal Heat Gains):
- افراد: حرارت تولید شده توسط افراد حاضر در فضا (هم محسوس و هم نهان).
  - مقادیر استاندارد بر اساس نوع فعالیت (نشسته، فعال و…).
- روشنایی: حرارت تولید شده توسط لامپ‌ها و سیستم روشنایی.
  - بر اساس توان مصرفی کل (وات) و ضریب تبدیل.
- تجهیزات الکتریکی: حرارت تولید شده توسط کامپیوتر، تلویزیون، لوازم خانگی و سایر تجهیزات الکتریکی.
  - بر اساس توان مصرفی.
افزایش حرارت ناشی از نفوذ هوا و تهویه (Infiltration & Ventilation Gains):
- هوای گرم و مرطوبی که از بیرون وارد فضا می‌شود و نیاز به سرمایش و رطوبت‌زدایی دارد.
- این بخش شامل بار محسوس (حذف حرارت) و بار نهان (حذف رطوبت) است.

ج) جمع‌بندی و انتخاب فن کویل:

پس از محاسبه تمامی اجزای بار حرارتی برای هر فضا، مجموع بار گرمایی (یا سرمایشی) کل فضا به دست می‌آید.
این عدد (معمولاً بر حسب BTU/hr یا kW) ظرفیت مورد نیاز فن کویل را نشان می‌دهد.
با در نظر گرفتن ضریب اطمینان (معمولاً 10 تا 15 درصد) و بررسی کاتالوگ سازندگان، فن کویلی با ظرفیت مناسب انتخاب می‌شود.
نکته مهم: در انتخاب فن کویل، علاوه بر ظرفیت، باید به دبی هوادهی (CFM) و فشار استاتیکی فن کویل نیز توجه شود. همچنین، نوع فن کویل (زمینی، سقفی، کانالی و…) باید با توجه به معماری و کاربری فضا انتخاب شود.
فرمول ارتباط بین دبی هوا و بار حرارتی:
- برای بار محسوس: $Q_{se n s ib l e} = 1.08 \times CFM \times Δ T$ (واحد BTU/hr و دما بر حسب فارنهایت)
- برای بار کل: $Q_{t o t a l} = 4.5 \times CFM \times Δ h$ (واحد BTU/hr و $Δ h$ بر حسب BTU/lb dry air)
- یا به طور ساده‌تر و تخمینی برای فن کویل در واحد SI: $Q_{t o t a l} (Wa tt) = CFM \times 1.2 \times 1000/60 \times C_{p} \times Δ T$
  - که $C_{p}$ گرمای ویژه هوا و $Δ T$ اختلاف دمای هوای ورودی و خروجی فن کویل است.
  - همچنین برخی از فرمول‌ها از عدد ثابت 20 در مخرج برای تبدیل بار برودتی به CFM استفاده می‌کنند: $CFM = Q_{t o t a l} (BT U / h r) /20$

نرم‌افزارهای تخصصی:

با توجه به پیچیدگی و تعداد زیاد فاکتورهای موثر، محاسبه دستی بار حرارتی بسیار زمان‌بر و مستعد خطا است. به همین دلیل، مهندسین تاسیسات از نرم‌افزارهای تخصصی استفاده می‌کنند که برخی از معروف‌ترین آن‌ها عبارتند از:

Carrier HAP (Hourly Analysis Program): از جامع‌ترین و پرکاربردترین نرم‌افزارهای تحلیل بارهای حرارتی و برودتی.
Trane Trace 700: نرم‌افزار قدرتمند دیگری برای تحلیل انرژی و محاسبه بارها.
EnergyPlus: نرم‌افزاری متن‌باز و بسیار دقیق برای شبیه‌سازی انرژی ساختمان.
Revit MEP: نرم‌افزار BIM که قابلیت محاسبه بارهای حرارتی را نیز دارد.
