گیج فشار لوله بوردون در دنیای پیچیده اندازه گیری فشار گواهی بر سادگی ظریف و نبوغ عملکردی آن است. این ابزار شگفت‌انگیز مکانیکی که به نام مخترعش یوجین بوردون نامگذاری شده از زمان پیدایش در اواسط قرن نوزدهم، سنگ بنای گیج فشار بوده است.
فهرست مطالب

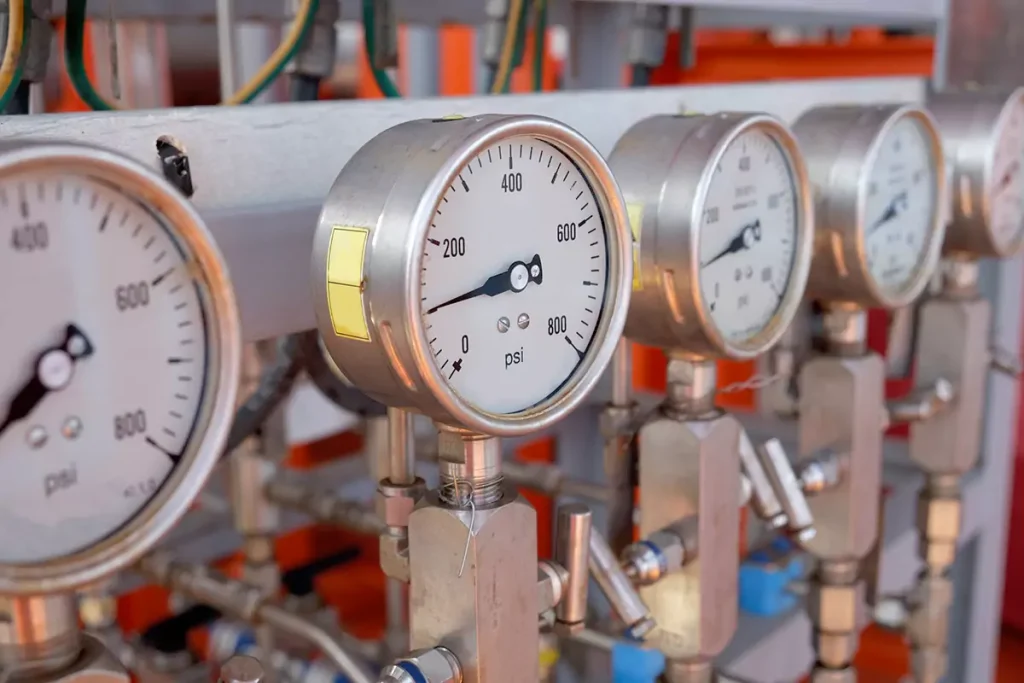

گیج فشار لوله بوردون چیست؟
گیج فشار لوله بوردون (Bourdon tube pressure gauge) یک لوله منحنی است که معمولاً به شکل بیضی یا مارپیچ است. این لوله که از موادی مانند برنج یا فولاد ضد زنگ ساخته شده هنگامی که در معرض تغییرات فشار قرار می‌گیرد دچار دگرگونی می‌شود. این مفهوم به تمایل ذاتی لوله برای صاف شدن در هنگام تحت فشار بودن بستگی دارد. این اصل به ظاهر ساده اساس فناوری گیج فشار لوله بوردون را تشکیل می‌دهد.
یک لوله مارپیچ شبیه یک مارپیچ مسطح را تصور کنید. گیج فشار لوله بوردون با افزایش فشار در سیستم اندازه گیری شده شروع به صاف شدن می‌کند. این تغییر شکل مستقیماً با فشار اعمال شده متناسب است. صاف شدن بیشتر به یک حرکت چرخشی از طریق مکانیسم پیوند متصل به لوله تبدیل می‌شود. این نیروی چرخشی سپس به نشانگر روی گیج منتقل می‌شود و امکان نمایش بصری فشار روی صفحه مدرج را فراهم می‌کند.
تاریخچه گیج فشار لوله بوردون
برای درک واقعی تأثیر فناوری گیج فشار لوله بوردون باید در تاریخچه غنی آن به کاوش پرداخت. این اختراع که در انقلاب صنعتی متولد شد حوزه اندازه‌گیری فشار را متحول کرد و اثری محو نشدنی در بخش‌های مختلف بر جای گذاشت.
در سال 1849 یک ساعت ساز و مهندس فرانسوی به نام یوجین بوردون، لوله مبتکرانه‌ای را که نام او را یدک می‌کشید به ثبت رساند. طرح اولیه بوردون یک لوله مسطح با سطح مقطع بیضوی بود و با اینکه تمرکز اصلی او بر روی اندازه گیری فشار بخار بود، این مفهوم به سرعت در صنایع مختلف کاربرد پیدا کرد.
نیمه دوم قرن نوزدهم شاهد استفاده گسترده از فشارسنج‌های لوله بوردون بود. صنایعی مانند تولید، حمل و نقل و انرژی مشتاقانه از این فناوری به دلیل قابلیت اطمینان و سادگی آن استقبال کردند. این طرح تحت اصلاحاتی قرار گرفت و مهندسان با مواد و اشکال آزمایش کردند تا دوام و دقت آن را افزایش دهند.
گیج فشار لوله بوردون در قرن بیستم جایگاه خود را به عنوان سنگ بنای ابزار دقیق صنعتی تثبیت کرد. نوآوری در مواد و فرآیندهای ساخت، قابلیت اطمینان و دقت این گیج‌ها را بهبود بخشید. در این دوره، لوله‌های بوردون به اجزای جدایی‌ناپذیر در کاربردهای مختلف حیاتی از نظارت بر فشار در پالایشگاه‌های نفت گرفته تا اطمینان از ایمنی دیگ‌های بخار تبدیل شدند.
گیج فشار لوله بوردون در عصر فعلی به رشد خود ادامه می‌دهد و با نیازهای صنایع مدرن سازگار است. میراث ماندگار آن در ادغام یکپارچه آن در سیستم‌های کنترل دیجیتال و توسعه گیج‌های هوشمند مشهود است. اصولی که بیش از یک قرن پیش توسط یوجین بوردون مطرح شد پایه و اساس آنها باقی مانده است.
اجزای گیج فشار لوله بوردون
درک آناتومی گیج فشار لوله بوردون مستلزم نگاهی دقیق تر به اجزای اصلی آن است. هر عنصر نقش مهمی در حصول اطمینان از دقت و قابلیت اطمینان اندازه گیری فشار دارد.
لوله بوردون
البته که در هسته گیج فشار، خود لوله بوردون قرار دارد. این لوله که با دقت ساخته شده است در پاسخ به تغییرات فشار دچار تغییر شکل کنترل شده می‌شود. انتخاب مواد، شکل و اندازه لوله عواملی حیاتی در تعیین عملکرد و مناسب بودن گیج برای کاربردهای خاص هستند.
مکانیسم پیوندی
یک مکانیسم پیوندی متصل به لوله بوردون است که مسئول تبدیل تغییر شکل خطی لوله به حرکت چرخشی است. این اتصال معمولاً شامل چرخ دنده‌ها و اهرم‌هایی است که حرکت لوله را تقویت می‌کنند و تضمین می‌کنند که حتی تغییرات فشار ظریف نیز به دقت روی صفحه گیج منعکس می‌شود.
شماره‌ها و اشاره گر
شماره‌ها و اشاره گر رابط کاربری گیج فشار است. این صفحه کالیبره شده برای ارائه قرائت دقیق به اپراتورها اجازه می‌دهد تا مقادیر فشار را به سرعت و به راحتی تفسیر کنند. اشاره گر که توسط حرکت چرخشی لوله بوردون هدایت می‌شود در مقیاس کالیبره شده حرکت می‌کند و نمایشی بصری از فشار اندازه گیری شده ارائه می‌دهد.
قاب دستگاه
اطراف این اجزای داخلی قاب دستگاه قرار گرفته که اغلب از موادی مانند فولاد ضد زنگ یا پلاستیک ساخته شده است. این قاب از مکانیسم‌های ظریف در برابر عوامل محیطی مانند گرد و غبار، رطوبت و شوک‌های مکانیکی محافظت می‌کند. قاب گیج فشار لوله بوردون معمولا شفاف است تا امکان مشاهده آسان صفحه را در عین حفظ مانع محافظ فراهم کند.
پورت‌های اتصال
برای اندازه گیری فشار در یک سیستم، گیج فشار باید به آن متصل شود. پورت‌های اتصال که روی محفظه گیج قرار دارند اضافه کردن این گیج را در سیستم تسهیل می‌کنند. این پورت‌ها در اندازه‌ها و انواع رزوه مختلف در دسترس هستند که امکان سازگاری با پیکربندی‌های مختلف لوله را فراهم می‌کند.
کاربردهای گیج فشار لوله بوردون
تطبیق پذیری گیج‌های فشار لوله بوردون در استفاده گسترده از آنها در طیفی از صنایع آشکار می‌شود. در این بخش از مقاله بررسی می‌کنیم که چگونه این گیج‌ها نقش اساسی در تضمین کارایی عملیاتی و ایمنی در کاربردهای مختلف دارند.
صنایع تولیدی و فرآیندی
گیج فشار لوله بوردون در صنایع تولیدی و فرآیندی که دقت در آنها مترادف با کارایی است کاربرد گسترده‌ای پیدا می‌کند. از سیستم‌های هیدرولیک کنترل ماشین آلات سنگین گرفته تا نظارت بر فشار در خطوط لوله و کشتی، این گیج‌ها داده‌های زمان واقعی را برای حفظ شرایط عملیاتی بهینه فراهم می‌کنند.
گیج فشار لوله بوردون در حوزه تولید برای کنترل کیفیت و راندمان تولید ضروری اسن. این ابزار اطمینان حاصل می‌کند پرس‌های هیدرولیک نیروی مناسبی اعمال می‌کنند، دیگ‌های بخار در محدوده فشار ایمن کار می‌کنند و سیستم‌های سیال فشار مورد نیاز را برای عملکرد بهینه حفظ می‌کنند.
صنعت نفت و گاز
گیج فشار لوله بوردون در صنعت نفت و گاز که عواقب بی نظمی فشار می‌تواند فاجعه بار باشد به عنوان نگهبانان هوشیار عمل می‌کند. خواه نظارت بر فشار در خطوط لوله، دکل‌های حفاری دریایی، یا فرآیندهای پالایش باشد، این گیج‌ها اطلاعات ضروری را برای جلوگیری از خرابی تجهیزات، نشت و مشکلات احتمالی در اختیار اپراتورها قرار می‌دهند.
گیج‌های فشار لوله بوردون به دلیل دوام و مقاومت در برابر خوردگی به ویژه برای بخش نفت و گاز مناسب هستند. این ابزار در برابر شرایط سخت رایج در عملیات حفاری و پالایشگاه‌ها مقاومت می‌کند و خوانش دقیق را حتی در محیط‌های چالش برانگیز ارائه می‌دهد.
مراقبت‌های بهداشتی و محیط آزمایشگاهی
دقت در بخش مراقبت‌های بهداشتی و آزمایشگاهی فقط یک اولویت نیست بلکه یک ضرورت است. گیج فشار لوله بوردون نقش مهمی در تجهیزات پزشکی ایفا می‌کند و از اندازه گیری دقیق فشار در کاربردهایی مانند اتوکلاو، دستگاه‌های بیهوشی و دستگاه‌های آزمایشگاهی اطمینان حاصل می‌کند.
اتوکلاوها که برای استریلیزاسیون در محیط‌های پزشکی استفاده می‌شوند به فشار سنج‌های لوله بوردون برای حفظ شرایط فشار بهینه برای استریلیزاسیون موثر متکی هستند. دستگاه‌های بیهوشی نیز برای اطمینان از ایمنی بیمار در حین عمل جراحی نیاز به کنترل فشار دقیق دارند.
هوافضا و هوانوردی
در دنیای هوافضا و هوانوردی ایمنی در درجه اول اهمیت قرار دارد و گیج فشار لوله بوردون به نظارت بر پارامترهای حیاتی کمک می‌کند. از سیستم‌های هیدرولیک در هواپیما گرفته تا بررسی فشار در طول بازرسی‌های قبل از پرواز، این گیج‌ها نقشی محوری در تضمین عملکرد ایمن و کارآمد هواپیما دارند.
جمع‌بندی
در این مقاله به گیج فشار لوله بوردون پرداختیم که با سادگی ظریف و قابلیت اطمینان پایدار خود همچنان سنگ بنای دنیای اندازه‌گیری فشار است. از آغاز خود در قرن 19 تا به امروز، این شگفتی مکانیکی نه تنها از آزمون زمان سربلند بیرون آمده بلکه برای مقابله با چالش‌های صنعتی مدرن نیز تکامل یافته است.
