سیستم‌های برودتی، به‌ویژه چیلرها، از مهم‌ترین تجهیزات در صنایع مختلف، ساختمان‌های تجاری و مسکونی هستند که نقش حیاتی در تأمین سرمایش و کنترل دما ایفا می‌کنند. چیلرها با استفاده از سیکل تبرید، گرما را از محیط جذب کرده و به محیط دیگری منتقل می‌کنند. این فرآیند، اگرچه به ظاهر ساده به نظر می‌رسد، اما وابسته به عملکرد دقیق اجزای مختلف دستگاه مانند اواپراتور، کندانسور، کمپرسور و شیر انبساط است. یکی از چالش‌های رایج در نگهداری چیلرها، پدیده افت فشار در اواپراتور است که می‌تواند کارایی سیستم را به شدت تحت تأثیر قرار دهد. افت فشار اواپراتور به کاهش اختلاف فشار در این بخش از چیلر اشاره دارد که معمولاً به دلیل عواملی مانند تجمع رسوبات، گرفتگی لوله‌ها، طراحی نامناسب یا نقص در تنظیمات سیستم رخ می‌دهد. این مشکل نه تنها بازده انرژی چیلر را کاهش می‌دهد، بلکه می‌تواند منجر به افزایش هزینه‌های عملیاتی و حتی خرابی‌های پرهزینه شود. از این رو، تعمیر و نگهداری منظم چیلرها از اهمیت ویژه‌ای برخوردار است تا از بروز چنین مشکلاتی جلوگیری شود و عمر مفید دستگاه افزایش یابد.
در هنگام خرید چیلر، توجه به کیفیت طراحی اواپراتور و قابلیت‌های نگهداری آن از جمله نکات کلیدی است که باید مدنظر قرار گیرد. انتخاب چیلری با طراحی بهینه و سازگار با نیازهای محیطی، می‌تواند احتمال بروز مشکلاتی مانند افت فشار را به حداقل برساند. علاوه بر این، نگهداری پیشگیرانه شامل بررسی دوره‌ای فشار، تمیز کردن لوله‌ها و اواپراتور، و تنظیم دقیق جریان مبرد، نقش مهمی در حفظ عملکرد بهینه چیلر دارد. این اقدامات نه تنها به بهبود کارایی سیستم کمک می‌کنند، بلکه مصرف انرژی را نیز کاهش داده و به صرفه‌جویی در هزینه‌های بلندمدت منجر می‌شوند. در این مقاله در تهویه آسمان، به بررسی دقیق‌تر علل افت فشار اواپراتور، روش‌های تشخیص و راهکارهای تعمیر و نگهداری مرتبط با آن پرداخته خواهد شد تا راهنمایی جامع برای اپراتورها و تکنسین‌های سیستم‌های برودتی ارائه گردد.
فهرست مطالب
منظور از افت فشار چیست؟
افت فشار (Pressure Drop) در اواپراتور چیلر به کاهش اختلاف فشار بین ورودی و خروجی اواپراتور اشاره دارد. این پدیده زمانی رخ می‌دهد که جریان مبرد یا سیال در اواپراتور با مقاومت‌هایی مانند گرفتگی لوله‌ها، رسوبات، طراحی نامناسب یا کاهش جریان مواجه می‌شود. افت فشار بیش از حد می‌تواند باعث کاهش کارایی انتقال حرارت، افزایش مصرف انرژی و فشار بیشتر بر کمپرسور شود. به طور خلاصه، افت فشار نشان‌دهنده اختلال در جریان سیال است که عملکرد بهینه چیلر را مختل می‌کند.
تعمیر و نگهداری سیستم‌های برودتی
در ادامه به یکی از جنبه‌های پیچیده در تعمیر و نگهداری سیستم‌های برودتی، به‌ویژه چیلرها، اشاره خواهیم کرد: وجود اشکالات پنهان که ممکن است تا زمان بروز خرابی‌های جدی یا توقف کامل سیستم تشخیص داده نشوند. در ادامه، توضیحات مفصلی در مورد مفاهیم مطرح‌شده، با تمرکز بر افت فشار اواپراتور و ارتباط آن با مشکلات سیستم‌های برودتی، ارائه می‌شود.
1. اشکالات چندگانه در سیستم‌های برودتی
سیستم‌های برودتی، مانند چیلرها، از اجزای متعددی مانند کمپرسور، اواپراتور، کندانسور، شیر انبساط و مبرد تشکیل شده‌اند که همگی به‌صورت هماهنگ برای ایجاد سرمایش کار می‌کنند. به دلیل پیچیدگی این سیستم‌ها، ممکن است چندین مشکل به‌صورت همزمان یا پشت سر هم رخ دهند. برخی از این مشکلات، مانند نشتی مبرد یا خرابی کمپرسور، ممکن است علائم واضحی (مانند کاهش سرمایش یا صداهای غیرعادی) داشته باشند. اما مشکلات دیگر، مانند افت فشار در اواپراتور، ممکن است به‌صورت تدریجی ایجاد شوند و تا زمانی که به اختلال جدی منجر نشوند، تشخیص داده نشوند. این مشکلات پنهان می‌توانند به اجزای دیگر سیستم فشار وارد کنند و در نهایت باعث خرابی‌های پرهزینه یا توقف کامل سیستم شوند.
2. تشخیص دیرهنگام مشکلات تا توقف کمپرسور
کمپرسور به‌عنوان قلب سیستم برودتی، وظیفه فشرده‌سازی مبرد و به گردش درآوردن آن در سیکل تبرید را بر عهده دارد. بسیاری از اشکالات سیستم، مانند افت فشار اواپراتور، می‌توانند فشار اضافی بر کمپرسور وارد کنند، زیرا کمپرسور برای جبران کاهش کارایی سیستم باید سخت‌تر کار کند. این فشار اضافی ممکن است در ابتدا با کاهش راندمان یا افزایش مصرف انرژی ظاهر شود، اما اگر مشکل ریشه‌ای (مانند افت فشار) شناسایی و برطرف نشود، می‌تواند به خرابی کمپرسور منجر شود. توقف کمپرسور معمولاً نقطه‌ای است که تکنسین‌ها به وجود مشکلات جدی پی می‌برند، اما در این مرحله ممکن است هزینه‌های تعمیر به دلیل آسیب به سایر اجزا به شدت افزایش یابد.
3. مشکلات پنهان و آشکار شدن پس از تعمیرات مقدماتی
برخی از مشکلات سیستم‌های برودتی، مانند افت فشار اواپراتور، ممکن است در بررسی‌های اولیه قابل تشخیص نباشند، زیرا علائم آن‌ها با مشکلات دیگر همپوشانی دارد. به عنوان مثال، کاهش سرمایش ممکن است به دلیل کمبود مبرد، گرفتگی فیلترها یا افت فشار اواپراتور باشد. تکنسین‌ها معمولاً ابتدا تعمیرات مقدماتی مانند شارژ مبرد یا تعویض فیلترها را انجام می‌دهند. پس از رفع این مشکلات اولیه، اگر عملکرد سیستم همچنان بهبود نیابد، ممکن است به مشکلات عمیق‌تر مانند افت فشار اواپراتور مشکوک شوند. این موضوع نشان‌دهنده اهمیت عیب‌یابی دقیق و استفاده از ابزارهای تشخیصی مانند مانومترها برای اندازه‌گیری فشار در نقاط مختلف سیستم است.
4. افت فشار اواپراتور به‌عنوان یک مشکل پنهان
افت فشار اواپراتور به کاهش اختلاف فشار بین ورودی و خروجی اواپراتور اشاره دارد که معمولاً به دلایل زیر رخ می‌دهد:
- گرفتگی لوله‌ها یا رسوب‌گذاری: تجمع رسوبات یا آلودگی‌ها در لوله‌های اواپراتور می‌تواند جریان سیال (آب یا مبرد) را مختل کند و باعث افت فشار شود.
- طراحی نامناسب اواپراتور: اگر اواپراتور برای حجم جریان یا نوع سیال مورد استفاده بهینه نشده باشد، افت فشار غیرعادی رخ می‌دهد.
- کاهش جریان سیال: پمپ‌های ضعیف یا انسداد در مسیر جریان می‌توانند جریان سیال را کاهش دهند.
- نقص در تنظیمات سیستم: تنظیم نادرست شیر انبساط یا دبی مبرد می‌تواند به افت فشار منجر شود.
افت فشار اواپراتور معمولاً با علائمی مانند کاهش ظرفیت سرمایش، افزایش دمای اواپراتور یا بالا رفتن مصرف انرژی همراه است. اما این علائم ممکن است با مشکلات دیگر اشتباه گرفته شوند، بنابراین تشخیص آن نیازمند بررسی دقیق فشارها و دماها در اواپراتور است.

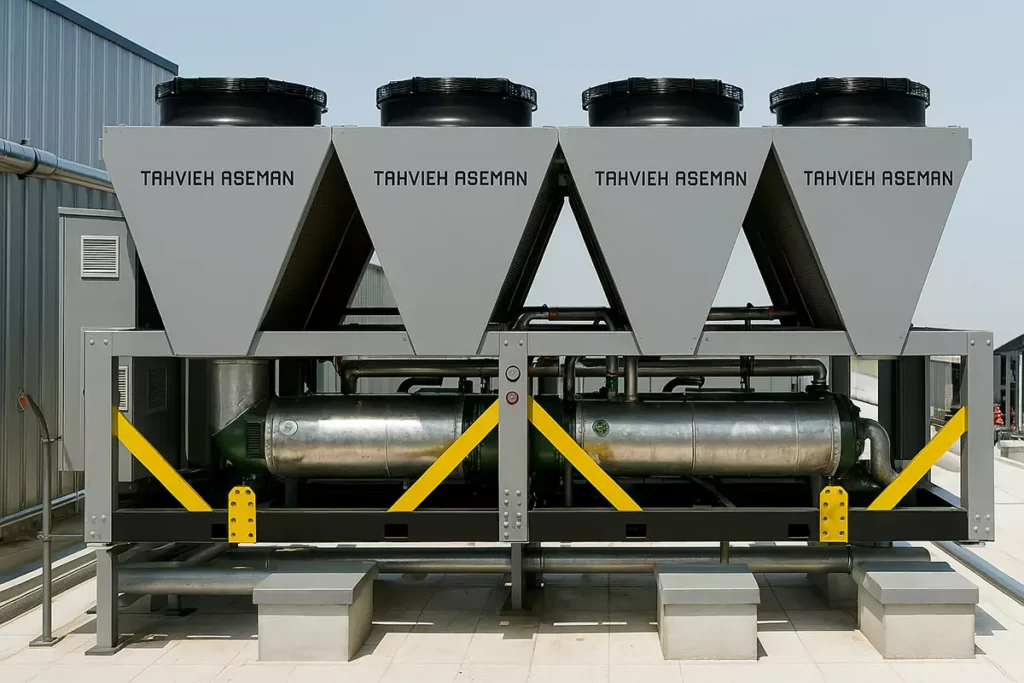

افت فشار اواپراتور چیلر
فشار پایین اواپراتور می‌تواند از افت فشار داخلی اواپراتور به دلیل اصطکاک، طول لوله‌ها و تعداد زانوهای برگشت باشد. اگر افت فشار زیادی وجود داشته باشد، دمای اشباع مبرد در خروجی اواپراتور ممکن است از دمای ورودی به اواپراتور کمتر شود. در صورتی که افت فشار اواپراتور از 5 psig یا 0.3 bar بیشتر باشد، شیر انبساطی باید استفاده شود که متعادل کننده خارجی داشته باشد. این نوع شیرها برای جبران افت فشار طراحی شده‌اند.
متعادل کننده دارای یک لوله نازک است که در زیر دیافراگم شیر انبساط وصل می‌شود و سر دیگر این لوله در خط مکش در خروجی اواپراتور قرار می‌گیرد. لوله متعادل کننده همان فشار خط مکش را در محل حباب حرارتی ایجاد می‌کند. با متعادل کردن فشارها، تنظیم دقیق گاز سوپرهیت امکان پذیر می‌شود. اتصال متعادل کننده باید در 150 تا 200 میلی‌متری حباب حرارتی به طرف کمپرسور قرار گیرد.
اواپراتور در چیلر (مانند چیلر دستگاه تزریق پلاستیک) به عنوان مبدل حرارتی عمل می‌کند، به گونه‌ای که گرمای گرفته شده را به مبرد منتقل می‌نماید، مبرد تبخیر شده و از مایع کم فشار به بخار کم فشار تبدیل می‌شود. جهت اطمینان از حداقل بودن فشار داخل اواپراتور و جذب سریع گرما، مبرد از اواپراتور خارج می‌شود. کمپرسور فشار را در بخار مبرد خروجی افزایش می‌دهد تا اطمینان حاصل شود که دمای آن به اندازه کافی بالا است تا هنگام رسیدن به کندانسور، گرما آزاد کند.
برای تعیین میزان افت فشار آب در اواپراتور چیلرها، اعداد و ارقام راهنما برای انواع چیلر وجود دارد، اما بهترین و دقیق‌ترین مقدار میزان افت فشار در اواپراتور چیلر عددی است که توسط شرکت سازنده چیلر با توجه به مشخصات فیزیکی و جنس و ابعاد اواپراتور، ارایه می‌گردد.
مفهوم فشار بالا و فشار پایین در سیکل تبرید
سیستم‌های برودتی، مانند چیلرها، بر اساس سیکل تبرید تراکمی کار می‌کنند که شامل چهار جزء اصلی است: کمپرسور، کندانسور، شیر انبساط، و اواپراتور. مبرد (مانند R-134a یا R-410A) در این سیکل به‌صورت مداوم بین حالت‌های مایع و گاز تغییر فاز می‌دهد و برای انجام این فرآیند، فشار مبرد در بخش‌های مختلف سیکل تغییر می‌کند. این تغییرات فشار به دو ناحیه اصلی تقسیم می‌شوند:
– فشار بالا (High Pressure): بخشی از سیکل که مبرد در حالت فشرده و با فشار بالا قرار دارد.
– فشار پایین (Low Pressure): بخشی از سیکل که مبرد در حالت فشار پایین‌تر قرار دارد و آماده جذب گرما از محیط است.
این دو ناحیه توسط دو جزء کلیدی، یعنی کمپرسور و شیر انبساط، از یکدیگر جدا می‌شوند.
ناحیه فشار بالا: از کمپرسور تا شیر انبساط
ناحیه فشار بالا شامل بخشی از سیکل تبرید است که از خروجی کمپرسور شروع شده و تا ورودی شیر انبساط ادامه دارد. این ناحیه شامل اجزای زیر است:
– کمپرسور: کمپرسور مبرد را از حالت گاز کم‌فشار (که از اواپراتور می‌آید) می‌گیرد و آن را فشرده می‌کند. این فشرده‌سازی باعث افزایش فشار و دمای مبرد می‌شود، به‌طوری‌که مبرد به گاز داغ و پرفشار تبدیل می‌شود.
– کندانسور: مبرد پرفشار و داغ وارد کندانسور می‌شود، جایی که گرمای خود را به محیط (معمولاً هوا یا آب) منتقل می‌کند. در این فرآیند، مبرد از حالت گاز به مایع تغییر فاز می‌دهد، اما همچنان در فشار بالا باقی می‌ماند.
– لوله‌کشی بین کمپرسور، کندانسور و شیر انبساط: مبرد مایع پرفشار از کندانسور خارج شده و از طریق لوله‌ها به سمت شیر انبساط حرکت می‌کند.
در این ناحیه، فشار معمولاً بسیار بالاتر از فشار اتمسفری است (بسته به نوع مبرد و طراحی سیستم، ممکن است بین 10 تا 30 بار یا بیشتر باشد). هدف این ناحیه آماده‌سازی مبرد برای انتقال گرما به محیط خارجی و تبدیل آن به مایع است.
ناحیه فشار پایین: از شیر انبساط تا کمپرسور
ناحیه فشار پایین از خروجی شیر انبساط شروع شده و تا ورودی کمپرسور ادامه دارد. این ناحیه شامل اجزای زیر است:
– شیر انبساط: شیر انبساط (یا سوپاپ انبساط) نقش حیاتی در کاهش فشار مبرد دارد. مبرد مایع پرفشار از کندانسور وارد شیر انبساط می‌شود، جایی که فشار آن به‌صورت ناگهانی کاهش می‌یابد. این کاهش فشار باعث افت دمای مبرد و تبدیل آن به مخلوطی از مایع و گاز (با دمای بسیار پایین) می‌شود.
– اواپراتور: مبرد کم‌فشار و سرد وارد اواپراتور می‌شود، جایی که گرما را از محیط (مانند آب یا هوای داخل ساختمان) جذب می‌کند. در این فرآیند، مبرد از حالت مخلوط مایع/گاز به گاز کامل تبدیل می‌شود.
– لوله‌کشی بین اواپراتور و کمپرسور: مبرد گازی کم‌فشار از اواپراتور خارج شده و به سمت ورودی کمپرسور بازمی‌گردد.
در این ناحیه، فشار مبرد بسیار پایین‌تر است (معمولاً بین 2 تا 8 بار، بسته به نوع سیستم و مبرد). هدف این ناحیه جذب گرما از محیط و آماده‌سازی مبرد برای فشرده‌سازی مجدد در کمپرسور است.
نقش کمپرسور و شیر انبساط در جداسازی نواحی فشار
– کمپرسور: به‌عنوان یک پمپ، فشار مبرد را از حالت کم‌فشار (در اواپراتور) به حالت پرفشار (برای کندانسور) افزایش می‌دهد. این افزایش فشار امکان دفع گرما در کندانسور را فراهم می‌کند.
– شیر انبساط: به‌عنوان یک نقطه کنترل، فشار مبرد را از حالت پرفشار به کم‌فشار کاهش می‌دهد. این کاهش فشار باعث سرد شدن مبرد می‌شود تا بتواند در اواپراتور گرما را جذب کند.
این دو جزء به‌عنوان مرزهای اصلی بین نواحی فشار بالا و پایین عمل می‌کنند و عملکرد صحیح آن‌ها برای حفظ تعادل سیکل تبرید ضروری است.
اهمیت درک نواحی فشار در تعمیر و نگهداری
درک تفاوت بین نواحی فشار بالا و پایین برای عیب‌یابی و نگهداری سیستم‌های برودتی بسیار مهم است. برخی از نکات مرتبط عبارت‌اند از:
– تشخیص مشکلات: اگر فشار در ناحیه فشار بالا بیش از حد بالا باشد (مثلاً به دلیل گرفتگی در کندانسور یا شارژ بیش از حد مبرد)، ممکن است به کمپرسور آسیب برسد. برعکس، فشار پایین غیرعادی در ناحیه کم‌فشار (مثلاً به دلیل نشتی مبرد یا افت فشار اواپراتور) می‌تواند کارایی سرمایش را کاهش دهد.
– افت فشار اواپراتور: افت فشار در اواپراتور (ناحیه فشار پایین) می‌تواند به دلیل گرفتگی لوله‌ها، رسوبات یا کاهش جریان سیال رخ دهد. این مشکل باعث کاهش اختلاف فشار بین ورودی و خروجی اواپراتور می‌شود و عملکرد سرمایشی را مختل می‌کند.
– تنظیم سیستم: تکنسین‌ها از فشارسنج‌ها (مانومترها) برای اندازه‌گیری فشار در نواحی بالا و پایین استفاده می‌کنند تا مطمئن شوند که سیستم در شرایط بهینه کار می‌کند. به عنوان مثال، فشار پایین در اواپراتور باید به‌گونه‌ای باشد که دمای تبخیر مبرد با نیاز سرمایشی محیط مطابقت داشته باشد.
مثال کاربردی
فرض کنید یک چیلر تراکمی با مبرد R-134a کار می‌کند:
– در ناحیه فشار بالا (خروجی کمپرسور تا شیر انبساط)، فشار ممکن است حدود 15-20 بار باشد، و مبرد در دمای بالا (مثلاً 40-50 درجه سانتی‌گراد) قرار دارد.
– در ناحیه فشار پایین (خروجی شیر انبساط تا ورودی کمپرسور)، فشار ممکن است حدود 3-5 بار باشد، و دمای مبرد در اواپراتور به 0-5 درجه سانتی‌گراد می‌رسد تا گرما را از آب یا هوای محیط جذب کند.
اگر افت فشار غیرعادی در اواپراتور رخ دهد (مثلاً به دلیل رسوب در لوله‌ها)، اختلاف فشار در این ناحیه کاهش می‌یابد، که می‌تواند باعث کاهش جریان مبرد و در نتیجه کاهش سرمایش شود.
جمع‌بندی
افت فشار اواپراتور یکی از مشکلات پنهان در سیستم‌های برودتی است که ممکن است تا زمان بروز خرابی‌های جدی تشخیص داده نشود. این مشکل می‌تواند به کاهش کارایی، افزایش مصرف انرژی و در نهایت خرابی کمپرسور منجر شود. متن تأکید دارد که برای جلوگیری از این مشکلات، تعمیرات مقدماتی باید با عیب‌یابی دقیق همراه باشد تا مشکلات عمیق‌تر مانند افت فشار شناسایی و برطرف شوند. در ادامه مقاله، می‌توان به جزئیات بیشتری در مورد روش‌های تشخیص، ابزارهای مورد نیاز و راهکارهای پیشگیری از افت فشار اواپراتور پرداخت تا راهنمایی جامعی برای نگهداری چیلرها ارائه شود.
