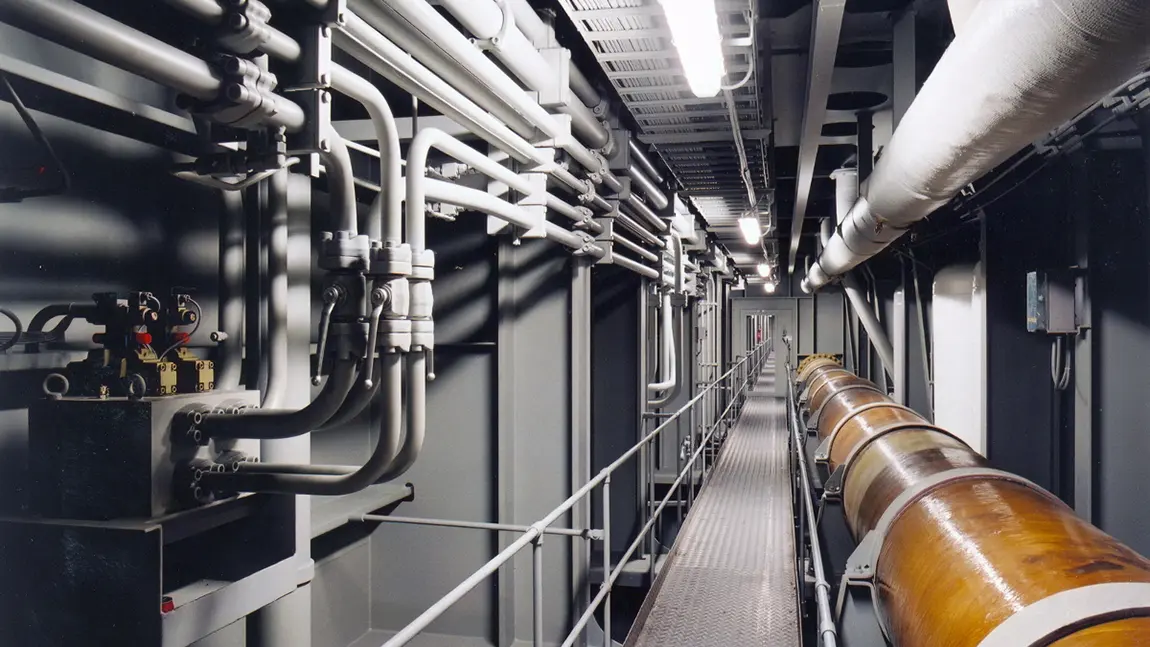

مهمترین نکات در لوله کشی فن کویل زمینی

فن‌ کویل‌ها اجزای کلیدی سیستم‌های تهویه مطبوع (HVAC) هستند که سرمایش و گرمایش را تأمین می‌کنند. نصب نادرست این واحدها می‌تواند منجر به عملکرد ضعیف و عدم آسایش ساکنین شود. وقتی صحبت از سیستم‌های سرمایشی و گرمایشی می‌شود، نمی‌توان نامی از فن کویل نبرد. این سیستم یکی از کاربردی‌ترین اعضای سیستم تهویه مطبوع است که بسیار در ساختمان‌های مسکونی، اداری و تجاری مورد استفاده قرار می‌گیرد. کاربرد اصلی این دستگاه گرم و یا سرد کردن محیط اطراف است. البته باید در نظر داشته باشید که فن کویل نمی‌تواند به خودی خود گرما و یا سرما را تولید نماید و برای انجام این کار باید آب گرم و یا سرد را از طرق دیگری برایش تامین کرد. برای نمونه جریان ورودی آب می‌تواند از طرقی مانند موتورخانه، چیلر و یا پکیج خانگی تامین شود و جریان آب سرد از طریق دستگاهی به نام چیلر یا مینی چیلر.

فن کویل، عضوی از خانواده‌ی سیستم‌های تهویه مطبوع است که وظایف متعددی از جمله کنترل دما، رطوبت، تازه‌سازی هوا و به جریان انداختن آن را به عهده دارد. این دستگاه متشکل از یک مبدل حرارتی و فن است، اما منبع اصلی گرما یا برودت را در خود جای نداده است. برای بهره‌مندی کامل از فن کویل، نیاز به یک منبع سیال آب مانند دیگ یا پکیج به عنوان منبع تغذیه‌ی آن وجود دارد. این منبع، آب گرم یا سرد را از طریق پمپ‌ها به فن کویل منتقل می‌کند و در نتیجه، فن کویل قادر به تولید گرما و سرما خواهد بود. کنترل فن کویل به وسیله‌ی ترموستات یا کلید خاموش و روشن انجام می‌شود.

یکی از رایج‌ترین انواع فن کویل، نوع زمینی آن است. فن کویل‌های زمینی در ظرفیت‌های مختلف عرضه می‌شوند. فن کویل زمینی 200، پایین‌ترین ظرفیت باددهی را دارد. این میزان ظرفیت برای یک واحد مسکونی حداکثر تا 12 متر پاسخگو است. ظرفیت بعدی متعلق است به فن کویل زمینی 300 که برای یک واحد مسکونی حداکثر تا 20 متر مناسب است. فن کویل زمینی 400 نیز برای واحد مسکونی حداکثر تا 30 متر مناسب است. در ادامه این ظرفیت‌ها افزایش یافته و به مدل‌های فن کویل زمینی 600، فن کویل زمینی 800، فن کویل زمینی 1000 و در نهایت به فن کویل زمینی 1200 می‌رسیم.

در این راهنما، مراحل کلیدی انتخاب بهترین جنس لوله برای فن کویل و نکات مهم در لوله کشی فن کویل زمینی را مرور خواهیم کرد.

بهترین لوله برای فن کویل زمینی

معمولاً از لوله‌های با جنس PVC برای لوله کشی فن کویل در ساختمان‌ها استفاده می‌شود. لوله‌های پی وی سی، نه‌تنها قیمت مناسب و به‌صرفه‌ای دارند، بلکه سبک وزن هستند و بار زیادی بر روی ساختمان تحمیل نمی‌کنند و همچنین نصب آن‌ها نیز بسیار ساده می‌باشد.

اما انتخاب لوله برای فن کویل به چند عامل بستگی دارد، از جمله:

نوع سیستم فن کویل: دو نوع اصلی سیستم فن کویل وجود دارد: سیستم‌های دو لوله ای و چهار لوله ای. سیستم‌های دو لوله ای فقط از یک لوله برای آب گرم یا سرد استفاده می‌کنند، در حالی که سیستم‌های چهار لوله ای از دو لوله برای آب گرم و دو لوله برای آب سرد استفاده می‌کنند.
مواد لوله: لوله‌های PVC، PEX و مسی رایج‌ترین نوع لوله‌هایی هستند که برای فن کویل‌ها استفاده می‌شوند. هر نوع مزایا و معایب خاص خود را دارد.
اندازه لوله: اندازه لوله مورد نیاز به ظرفیت فن کویل و طول مسیر لوله کشی بستگی دارد.
بودجه: لوله‌ها در طیف قیمتی گسترده‌ای عرضه می‌شوند. باید لوله‌ای را انتخاب کنید که در محدوده‌ی بودجه شما باشد.

بررسی لوله‌های PVC

لوله‌های PVC (پلی وینیل کلرید) یک انتخاب رایج برای لوله‌کشی در سیستم‌های فن کویل به دلیل مزایای متعددشان هستند. در اینجا به برخی از مزایا و معایب لوله‌های PVC و همچنین ملاحظات استفاده از آنها در سیستم‌های فن کویل می‌پردازیم:

مزایای لوله‌های PVC:

مقرون به صرفه: لوله‌های PVC در مقایسه با سایر گزینه‌های لوله مانند مس یا فولاد به طور قابل توجهی ارزان‌تر هستند.
سبک: لوله‌های PVC به طور قابل توجهی سبک‌تر از لوله‌های فلزی هستند، که حمل و نصب آنها را آسان‌تر می‌کند.
بادوام: لوله‌های PVC در برابر خوردگی، رسوب و مواد شیمیایی مقاوم هستند و می‌توانند برای سال‌های متمادی عمر کنند.
صاف و بدون درز: لوله‌های PVC صاف و بدون درز هستند که جریان آب را بهینه می‌کند و از افت فشار جلوگیری می‌کند.
عایق حرارتی: لوله‌های PVC عایق حرارتی خوبی هستند که به کاهش اتلاف گرما یا سرما کمک می‌کند.
آسان برای نصب: لوله‌های PVC را می‌توان با استفاده از چسب یا اتصالات حلقه‌ای به راحتی نصب کرد.

معایب لوله‌های PVC:

محدودیت دمایی: لوله‌های PVC برای تحمل دمای بسیار بالا مناسب نیستند و ممکن است در معرض تاب خوردگی یا نرم شدن در دمای زیاد قرار بگیرند.
ملاحظات سلامتی: برخی از نگرانی‌ها در مورد اثرات بالقوه سلامتی مواد شیمیایی موجود در لوله‌های PVC وجود دارد، به خصوص در هنگام گرم شدن.
غیر قابل بازیافت: لوله‌های PVC قابل بازیافت نیستند، که می‌تواند آنها را به یک انتخاب غیر دوستدار محیط زیست تبدیل کند.

لوله‌های PVC برای سیستم‌های فن کویل با دمای آب پایین مناسب هستند. از آنها نباید در سیستم‌هایی با دمای آب بالاتر از 82 درجه سانتیگراد استفاده شود. در صورت استفاده از لوله‌های PVC در مکان‌های سرد، باید برای جلوگیری از یخ‌زدگی عایق‌بندی شوند.

لوله‌های PVC به دلیل مزایای متعددی از جمله مقرون به صرفه بودن، بادوام بودن و نصب آسان، یک انتخاب محبوب برای لوله‌کشی در سیستم‌های فن کویل هستند. با این حال، مهم است که محدودیت‌های دمایی و ملاحظات سلامتی بالقوه آنها را در نظر بگیرید. در صورت استفاده از لوله‌های PVC در سیستم‌های فن کویل، انتخاب اندازه مناسب، عایق‌بندی در صورت نیاز و رعایت دستورالعمل‌های نصب صحیح ضروری است.

علاوه بر موارد فوق، در اینجا چند نکته دیگر برای استفاده از لوله‌های PVC در سیستم‌های فن کویل آورده شده است:

از لوله‌های PVC با درجه فشار مناسب برای سیستم خود استفاده کنید.
از اتصالات و شیرآلات با کیفیت بالا استفاده کنید.
لوله‌ها را به درستی تمیز و آماده کنید قبل از اینکه آنها را به هم وصل کنید.
از پرایمر و چسب مناسب برای نوع لوله PVC که استفاده می‌کنید استفاده کنید.
اتصالات را به طور کامل سفت کنید تا از نشتی جلوگیری شود.
سیستم را قبل از راه اندازی به طور کامل آزمایش کنید.

بررسی لوله‌های PEX

لوله‌های PEX (پلی اتیلن با اتصال عرضی) به دلیل مزایای متعددشان، به یک انتخاب محبوب برای لوله‌کشی در سیستم‌های فن کویل تبدیل شده‌اند. در اینجا به برخی از مزایا و معایب لوله‌های PEX و همچنین ملاحظات استفاده از آنها در سیستم‌های فن کویل می‌پردازیم:

مزایای لوله‌های PEX:

مقاومت در برابر خوردگی و رسوب: لوله‌های PEX در برابر خوردگی، رسوب و مواد شیمیایی مقاوم هستند که آنها را برای استفاده در طیف گسترده‌ای از کاربردها، از جمله سیستم‌های فن کویل، ایده‌آل می‌کند.
انعطاف‌پذیری: لوله‌های PEX به طور قابل توجهی انعطاف‌پذیرتر از لوله‌های فلزی مانند مس یا فولاد هستند، که آنها را برای خم کردن و مسیریابی در فضاهای تنگ آسان‌تر می‌کند و نیاز به اتصالات را کاهش می‌دهد.
مقاومت در برابر یخ‌زدگی: لوله‌های PEX در برابر یخ‌زدگی مقاوم هستند و در صورت یخ‌زدن، به جای ترکیدن، به سادگی منبسط می‌شوند. این امر آنها را برای استفاده در مناطق سردسیر ایده‌آل می‌کند.
عایق حرارتی: لوله‌های PEX عایق حرارتی خوبی هستند که به کاهش اتلاف گرما یا سرما کمک می‌کند.
مقاومت در برابر اشعه UV: لوله‌های PEX در برابر اشعه UV مقاوم هستند که آنها را برای استفاده در فضای باز یا در معرض نور مستقیم خورشید مناسب می‌کند.
نصب آسان: لوله‌های PEX را می‌توان با استفاده از اتصالات فشاری، اتصالات حلقه‌ای یا جوشکاری ذوبی به راحتی نصب کرد.

معایب لوله‌های PEX:

هزینه: لوله‌های PEX به طور کلی گران‌تر از لوله‌های PVC هستند، اما هنوز هم مقرون به صرفه تر از لوله‌های فلزی هستند.
محدودیت دمایی: لوله‌های PEX برای تحمل دمای بسیار بالا مناسب نیستند و ممکن است در معرض تاب خوردگی یا نرم شدن در دمای زیاد قرار بگیرند.
ملاحظات سلامتی: برخی از نگرانی‌ها در مورد اثرات بالقوه سلامتی مواد شیمیایی موجود در لوله‌های PEX وجود دارد، به خصوص در هنگام گرم شدن. با این حال، لوله‌های PEX با درجه بندی NSF/ANSI برای آب آشامیدنی در دسترس هستند که نشان می‌دهد برای استفاده با آب آشامیدنی ایمن هستند.

لوله‌های PEX برای سیستم‌های فن کویل با دمای آب پایین مناسب هستند. از آنها نباید در سیستم‌هایی با دمای آب بالاتر از 93 درجه سانتیگراد استفاده شود. در صورت استفاده از لوله‌های PEX در مکان‌های سرد، باید برای جلوگیری از یخ‌زدگی عایق‌بندی شوند.

لوله‌های PEX به دلیل مزایای متعددی از جمله مقاومت در برابر خوردگی، انعطاف‌پذیری، مقاومت در برابر یخ‌زدگی و نصب آسان، یک انتخاب عالی برای لوله‌کشی در سیستم‌های فن کویل هستند. با این حال، مهم است که محدودیت‌های دمایی و ملاحظات سلامتی بالقوه آنها را در نظر بگیرید. در صورت استفاده از لوله‌های PEX در سیستم‌های فن کویل، انتخاب اندازه مناسب، عایق‌بندی در صورت نیاز و رعایت دستورالعمل‌های نصب صحیح ضروری است.

بررسی لوله‌های مسی

لوله‌های مسی به دلیل مزایای متعددشان، یک انتخاب محبوب برای لوله‌کشی در سیستم‌های فن کویل به شمار می‌روند. در اینجا به برخی از مزایا و معایب لوله‌های مسی و همچنین ملاحظات استفاده از آنها در سیستم‌های فن کویل می‌پردازیم:

مزایای لوله‌های مسی:

رسانایی حرارتی بالا: مس رسانای حرارتی بسیار خوبی است، به این معنی که گرما را به طور موثری منتقل می‌کند. این امر لوله‌های مسی را برای استفاده در سیستم‌های فن کویل که نیاز به انتقال گرما یا سرما به طور کارآمد دارند، ایده‌آل می‌کند.
مقاومت در برابر خوردگی: مس به طور طبیعی در برابر خوردگی مقاوم است و می‌تواند برای سال‌های متمادی بدون زنگ زدگی یا تخریب باقی بماند. این امر آنها را برای استفاده در طیف گسترده‌ای از کاربردها، از جمله سیستم‌های فن کویل که در معرض رطوبت یا مواد شیمیایی هستند، ایده‌آل می‌کند.
استحکام و دوام: لوله‌های مسی بسیار قوی و بادوام هستند و می‌توانند در برابر فشار و دمای بالا مقاومت کنند.
انعطاف‌پذیری: لوله‌های مسی تا حدی انعطاف‌پذیر هستند که خم کردن و مسیریابی آنها را در فضاهای تنگ آسان می‌کند.
عمر طولانی: لوله‌های مسی می‌توانند برای چندین دهه عمر کنند و به ندرت نیاز به تعویض دارند.
قابلیت بازیافت: لوله‌های مسی 100% قابل بازیافت هستند که آنها را به یک انتخاب دوستدار محیط زیست تبدیل می‌کند.

معایب لوله‌های مسی:

هزینه: لوله‌های مسی به طور کلی گران‌تر از لوله‌های PVC یا PEX هستند.
دشواری نصب: نصب لوله‌های مسی می‌تواند دشوارتر از لوله‌های PVC یا PEX باشد و نیاز به مهارت و ابزار تخصصی دارد.
ملاحظات سلامتی: برخی از نگرانی‌ها در مورد اثرات بالقوه سلامتی قرار گرفتن در معرض ذرات مس وجود دارد، به خصوص در هنگام لحیم کاری. با این حال، می‌توان با استفاده از روش‌های مناسب تهویه و حفاظت شخصی، این خطر را کاهش داد.

لوله‌های مسی برای سیستم‌های فن کویل با هر دو دمای آب گرم و سرد مناسب هستند. اندازه لوله‌های مسی باید متناسب با ظرفیت جریان سیستم فن کویل باشد. در صورت استفاده از لوله‌های مسی در مکان‌های سرد، باید برای جلوگیری از یخ‌زدگی عایق‌بندی شوند.

لوله‌های مسی به دلیل مزایای متعددی از جمله رسانایی حرارتی بالا، مقاومت در برابر خوردگی، استحکام و دوام، عمر طولانی و قابلیت بازیافت، یک انتخاب عالی برای لوله‌کشی در سیستم‌های فن کویل هستند. با این حال، مهم است که هزینه‌های بالاتر، دشواری نصب و ملاحظات سلامتی بالقوه آنها را در نظر بگیرید. در صورت استفاده از لوله‌های مسی در سیستم‌های فن کویل، انتخاب اندازه مناسب، عایق‌بندی در صورت نیاز و رعایت دستورالعمل‌های نصب صحیح ضروری است.

سایزینگ لوله کشی فن کویل + نحوه محاسبه قطر لوله

محاسبه سایزینگ لوله کشی فن کویل یکی از مراحل کلیدی و بسیار مهم در زمان راه‌اندازی و نصب این دستگاه‌ها به شمار می‌آید. سایزینگ صحیح و دقیق لوله‌های سرمایشی و گرمایشی فن کویل، نه تنها به عملکرد بهینه و موثر دستگاه کمک می‌کند، بلکه باعث می‌شود که سیستم تهویه مطبوع در تمام مدت زمان کارکرد خود، با کارایی بالا و به بهترین نحو عمل کند. در صورتی که این فرآیند به درستی انجام نشود، می‌تواند مشکلات متعددی ایجاد کند که هم بر عملکرد دستگاه تاثیر منفی خواهد گذاشت و هم ممکن است منجر به افزایش هزینه‌های مصرف انرژی و نگهداری گردد.

اشتباه در محاسبه سایز لوله‌ها می‌تواند پیامدهای جدی برای عملکرد سیستم تهویه مطبوع به همراه داشته باشد. در صورتی که سایز لوله‌ها به درستی محاسبه نشود، مشکلاتی همچون افت فشار در سیستم رخ خواهد داد. این افت فشار به معنای کاهش سرعت جریان آب در لوله‌ها است که می‌تواند منجر به کاهش کارایی سیستم و کاهش راندمان دستگاه شود. همچنین، نادرست بودن سایز لوله‌ها ممکن است باعث افزایش مصرف انرژی گردد، چرا که سیستم مجبور است برای جبران افت فشار، انرژی بیشتری مصرف کند. این افزایش مصرف انرژی به مرور زمان منجر به افزایش هزینه‌های عملیاتی و نگهداری می‌شود. بنابراین، انجام محاسبات دقیق و انتخاب صحیح سایز لوله‌ها از مهم‌ترین گام‌ها برای اطمینان از عملکرد بهینه و کاهش هزینه‌ها در بلندمدت است. از این رو، اهمیت محاسبه دقیق سایز لوله‌ها در تضمین عملکرد صحیح سیستم فن کویل و جلوگیری از مشکلات احتمالی به هیچ عنوان نباید نادیده گرفته شود.

عوامل موثر بر محاسبه سایزینگ لوله‌های فن کویل

عوامل مختلفی وجود دارند که در محاسبه سایزینگ لوله‌های فن کویل تأثیرگذار هستند. این عوامل باید به دقت در نظر گرفته شوند تا سیستم بهینه و کارآمدی برای تهویه مطبوع ساختمان‌ها و فضاها طراحی و اجرا شود. در ادامه، به مهم‌ترین این عوامل اشاره خواهیم کرد:

1. حجم هوادهی

حجم هوادهی یکی از مهم‌ترین فاکتورها در محاسبه سایزینگ لوله‌های فن کویل است. به طور معمول، برای دستگاه‌های فن کویل با حجم هوادهی حدود 200 cfm (فوت مکعب بر دقیقه)، لوله رفت و برگشت با قطر ½ اینچ انتخاب می‌شود. برای سیستم‌هایی که ظرفیت هوادهی بالاتری دارند، به‌طور خاص برای ظرفیت‌های 300 و 400 cfm، لوله‌هایی با قطر ¾ اینچ مورد استفاده قرار می‌گیرند. همچنین برای ظرفیت‌های هوادهی بالاتر، مانند 600، 800 و 1000 cfm، باید از لوله‌هایی با قطر 1 اینچ استفاده کرد. برای سیستم‌هایی با ظرفیت هوادهی بسیار بالاتر، مانند 1200 و 1800 cfm، لوله‌های 1 ¼ اینچ باید به کار گرفته شوند تا جریان هوا و آب به‌طور مناسب عبور کند.

2. نوع و مدل دستگاه

نوع و مدل دستگاه فن کویل نیز تأثیر زیادی بر انتخاب سایز لوله‌ها دارد. این موضوع شامل عواملی مانند دو لوله یا چهار لوله بودن سیستم، نوع نصب (سقفی، زمینی یا کاستی) و دیگر ویژگی‌های دستگاه می‌شود. برای مثال، مدل‌های فن کویل سقفی معمولاً به لوله‌هایی با قطر کوچکتر نیاز دارند، در حالی که در سیستم‌های فن کویل زمینی یا ایستاده که ظرفیت و نیاز به جریان سیال بالاتری دارند، لوله‌هایی با قطر بزرگتر ممکن است مناسب‌تر باشند.

در مدل‌های چهار لوله‌ای که هم به گرم‌کننده و هم به خنک‌کننده نیاز دارند، لوله‌های جداگانه برای هر کدام از این وظایف استفاده می‌شود که خود می‌تواند بر محاسبه سایز لوله‌ها تأثیر بگذارد. بنابراین، نوع دستگاه و تعداد لوله‌ها باید به‌دقت شناسایی و در محاسبات لحاظ شوند تا از عملکرد بهینه سیستم اطمینان حاصل شود.

3. فاصله بین دستگاه‌ها و پمپ‌ها

فاصله میان دستگاه‌های فن کویل و منابع تأمین آب گرم یا سرد، نظیر چیلر و بویلر، نیز بر سایز لوله‌ها تأثیر می‌گذارد. هرچه این فاصله بیشتر باشد، نیاز به لوله‌هایی با قطر بزرگتر برای جبران افت فشار بیشتر خواهد بود.

4. تعداد دستگاه‌ها و میزان بار حرارتی

تعداد دستگاه‌های فن کویل در یک سیستم تهویه مطبوع و میزان بار حرارتی که باید انتقال یابد، از دیگر عوامل مهم در تعیین سایز لوله‌ها هستند. برای سیستم‌هایی با تعداد بالای دستگاه‌ها یا بار حرارتی بالا، معمولاً نیاز به لوله‌هایی با قطر بزرگتر وجود خواهد داشت تا جریان آب به‌درستی و بدون افت فشار کافی تأمین شود.

5. شرایط محیطی و نوع ساختمان

ویژگی‌های محیطی و نوع ساختمان نیز می‌توانند بر انتخاب سایز لوله‌ها تأثیرگذار باشند. به عنوان مثال، در ساختمان‌های با ارتفاعات زیاد، نیاز به محاسبات دقیق‌تر برای انتخاب قطر لوله‌ها وجود دارد. همچنین، شرایط دما و رطوبت محیطی ممکن است بر انتخاب نوع لوله‌ها و جنس آن‌ها تأثیر بگذارد.

نقش کلیدی طراحی لوله‌کشی و کلکتور در بهینه‌سازی سیستم‌های تهویه مطبوع

در سیستم‌های تهویه مطبوع که از فن کویل زمینی استفاده می‌کنند، لوله‌کشی آب گرم و سرد معمولاً به صورت مشترک انجام می‌شود. این سیستم آب سرد را از چیلر و آب گرم را از منبعی مانند پکیج یا موتورخانه دریافت می‌کند. پمپ‌های موجود در چیلر وظیفه به جریان انداختن آب را در این سیستم مشترک بر عهده دارند تا آب سرد و گرم به نقاط مختلف سیستم منتقل شود.

چرا کنترل جریان آب حیاتی است؟

یکی از چالش‌های اصلی در این سیستم، جلوگیری از ورود آب گرم به اواپراتور چیلر است. اواپراتور وظیفه جذب حرارت از آب را دارد و آن را خنک می‌کند. اگر آب با دمای بالا (مثلاً ۷۰ درجه سانتی‌گراد) از پکیج وارد اواپراتور شود، می‌تواند به شدت دمای آن را بالا ببرد. این افزایش دما باعث می‌شود که روغن موجود در سیستم تبرید تبخیر شده و وارد کمپرسور شود. کمپرسور، قلب تپنده سیستم است که مبرد (گاز) را فشرده می‌کند. ورود روغن به کمپرسور می‌تواند به خرابی جدی و حتی سوختن موتور آن منجر شود.

کلکتور: راهکار کلیدی برای کنترل جریان

برای جلوگیری از این مشکل، استفاده از کلکتور در انتهای سیستم لوله‌کشی ضروری است. کلکتور یک توزیع‌کننده مرکزی است که جریان‌های آب را به صورت کارآمد به بخش‌های مختلف سیستم هدایت می‌کند.

نقش‌های حیاتی کلکتور عبارتند از:

توزیع یکنواخت جریان: کلکتور آب را به صورت یکسان به تمام فن کویل‌ها می‌فرستد. این کار باعث می‌شود که دمای محیط به صورت یکنواخت کنترل شود و از بروز نوسانات دمایی در بخش‌های مختلف ساختمان جلوگیری می‌کند.
حفاظت از پمپ‌ها و تجهیزات: کلکتور معمولاً به گونه‌ای نصب می‌شود که پمپ‌ها در مسیر مستقیم بین اواپراتور و منبع گرما قرار نگیرند. این طراحی هوشمندانه فشار اضافی را از پمپ‌ها برداشته و حرکت آب را روان‌تر می‌کند.
ممانعت از ورود آب گرم به چیلر: مهم‌ترین وظیفه کلکتور، تضمین این است که آب گرم ورودی به سیستم به هیچ وجه مستقیماً به اواپراتور چیلر نرسد. این امر از آسیب به کمپرسور و کاهش کارایی سیستم سرمایشی جلوگیری می‌کند.

در نهایت، طراحی صحیح لوله‌کشی، همراه با استفاده از کلکتور و پمپ‌های مناسب، نه تنها عملکرد سیستم تهویه مطبوع را بهینه می‌کند، بلکه به افزایش طول عمر آن کمک کرده و هزینه‌های نگهداری و تعمیرات را به شدت کاهش می‌دهد. استفاده از تجهیزات با کیفیت و نصب دقیق، سرمایه‌گذاری برای جلوگیری از خرابی‌های پرهزینه در آینده است.

اهمیت عایق‌کاری لوله‌کشی در سیستم‌های فن کویل زمینی

عایق‌کاری لوله‌های آب سرد و گرم در سیستم‌های تهویه مطبوع، به ویژه برای فن کویل‌های زمینی، نقشی حیاتی در عملکرد صحیح و طول عمر سیستم دارد. این لوله‌ها که وظیفه انتقال آب را بر عهده دارند، باید در برابر عوامل محیطی محافظت شوند تا کارایی سیستم حفظ شود.

چرا عایق‌کاری لوله‌ها ضروری است؟

حفاظت در برابر عوامل محیطی: لوله‌هایی که در معرض تابش مستقیم خورشید یا شرایط جوی نامناسب قرار دارند (مانند لوله‌های پشت بام)، در صورت عدم عایق‌کاری صحیح، به مرور زمان دچار خوردگی و پوسیدگی می‌شوند. این مشکل باعث کاهش عمر مفید لوله‌ها و افزایش هزینه‌های نگهداری و تعمیرات می‌شود.
حفظ دمای آب و افزایش بازدهی: آب سردی که از چیلر به فن کویل‌ها منتقل می‌شود، در طول مسیر ممکن است دمای خود را به دلیل جذب گرما از محیط از دست بدهد. این افزایش دما، عملکرد سیستم تهویه مطبوع را کاهش می‌دهد. عایق‌کاری مناسب با جلوگیری از تبادل حرارتی ناخواسته، باعث می‌شود آب با دمای مطلوب به فن کویل برسد و بازدهی سیستم حفظ شود.
جلوگیری از شبنم‌زدگی و زنگ‌زدگی: در مناطق با رطوبت بالا، تفاوت دمای بین آب سرد داخل لوله و هوای مرطوب بیرون باعث تشکیل شبنم روی سطح لوله‌ها می‌شود. این شبنم‌زدگی مداوم می‌تواند به زنگ‌زدگی و حتی نشت آب منجر شود. عایق‌کاری مناسب با ایجاد یک سد حرارتی، از این پدیده جلوگیری می‌کند.

انواع عایق‌های رایج در لوله‌کشی فن کویل

انتخاب ماده عایق‌کاری مناسب به شرایط محیطی و نیازهای سیستم بستگی دارد. در ادامه به برخی از پرکاربردترین مواد اشاره شده است:

عایق فوم الاستومری: این نوع عایق به دلیل انعطاف‌پذیری و مقاومت بالا در برابر رطوبت بسیار محبوب است و به شکل لوله‌ای یا ورقه‌ای به راحتی نصب می‌شود.
عایق پشم شیشه: با توجه به خواص عایق حرارتی عالی و مقاومت در برابر آتش، یکی از گزینه‌های پرکاربرد محسوب می‌شود.
عایق پشم سنگ: این عایق که از سنگ‌های طبیعی ساخته شده، علاوه بر خواص حرارتی، به عنوان یک عایق صوتی نیز عمل می‌کند و مقاومت بسیار بالایی در برابر آتش دارد.
عایق پلی اتیلن و پلی یورتان: این دو نوع عایق به دلیل خواص فیزیکی و شیمیایی مناسب و عایق‌بندی حرارتی قوی، از بهترین گزینه‌ها برای لوله‌کشی به شمار می‌آیند.
عایق نانو: این فناوری جدید با ارائه عایق‌های نازک‌تر و کارآمدتر، در حال تغییر صنعت عایق‌کاری است.

در مجموع، عایق‌کاری لوله‌ها در سیستم‌های تهویه مطبوع یک ضرورت است که علاوه بر حفاظت از لوله‌ها، به بهبود عملکرد و کاهش هزینه‌های عملیاتی سیستم کمک می‌کند و از مشکلات پرهزینه‌ای مانند خوردگی و کاهش بازدهی جلوگیری می‌نماید.

مراحل کلیدی نشت‌یابی لوله‌کشی فن کویل در ساختمان

یکی از حیاتی‌ترین مراحل در نصب و راه‌اندازی سیستم‌های فن کویل زمینی، اطمینان از عدم نشتی در لوله‌کشی است. این فرآیند که پیش از شروع به کار سیستم انجام می‌شود، شامل چندین گام دقیق است تا از عملکرد صحیح و طولانی‌مدت آن اطمینان حاصل شود.

۱. مسدود کردن لوله‌ها (کور کردن)

در ابتدا، تمامی انتهای لوله‌هایی که به فن کویل‌ها متصل می‌شوند، به طور کامل مسدود می‌شوند. این کار تضمین می‌کند که هیچ هوا یا مایعی از سیستم خارج نشود و شرایط لازم برای تست فشار فراهم گردد.

۲. تزریق هوای فشرده

پس از مسدود کردن لوله‌ها، نوبت به تزریق هوا می‌رسد. با استفاده از یک کمپرسور هوا، هوای فشرده با فشار مشخص (معمولاً بین ۱۰۰ تا ۱۵۰ PSI) به داخل لوله‌ها تزریق می‌شود. این فشار، سیستم را برای شناسایی هرگونه نقطه ضعف آماده می‌کند.

۳. نگهداری سیستم تحت فشار

سیستم باید برای یک دوره زمانی مشخص، که معمولاً بین چند ساعت تا چند روز متغیر است، تحت فشار باقی بماند. در طول این مدت، گیج‌های فشار روی سیستم نصب می‌شوند تا کوچک‌ترین تغییرات را ثبت کنند. این مرحله به نوعی “تست استقامت” سیستم به شمار می‌آید.

۴. بررسی گیج فشار برای شناسایی نشتی

بعد از گذشت زمان تعیین‌شده، گیج‌های فشار بررسی می‌شوند. اگر فشار ثابت مانده باشد: این به معنای عدم وجود نشتی است و لوله‌کشی به درستی انجام شده است. اگر فشار کاهش یافته باشد: این یک زنگ خطر است و نشان می‌دهد که در جایی از سیستم نشتی وجود دارد.

۵. یافتن و رفع نشتی

در صورت افت فشار، باید محل دقیق نشتی شناسایی شود. برای این کار از روش‌های مختلفی مانند استفاده از کف صابون استفاده می‌شود؛ جایی که حباب تشکیل می‌شود، محل نشتی است. همچنین می‌توان از دستگاه‌های الکترونیکی نشت‌یاب برای دقت بیشتر بهره برد. پس از یافتن محل، نشتی باید بلافاصله برطرف شود.

۶. انجام تست نهایی

پس از رفع نشتی، کل فرآیند از ابتدا تکرار می‌شود تا اطمینان کامل حاصل شود که هیچ نشتی دیگری در سیستم باقی نمانده است. این تست نهایی، تضمینی برای عملکرد بدون مشکل سیستم در آینده است.

نشت‌یابی صحیح و دقیق نه تنها از اتلاف انرژی و آسیب به تجهیزات جلوگیری می‌کند، بلکه خیال شما را از بابت عملکرد ایمن و بهینه سیستم فن کویل راحت خواهد کرد.

اهمیت انتخاب سایز مناسب لوله‌کشی در سیستم‌های تهویه مطبوع

انتخاب سایز مناسب لوله‌ها یکی از تصمیمات کلیدی در طراحی و اجرای سیستم‌های تهویه مطبوع است. این انتخاب نه تنها بر عملکرد سیستم، بلکه بر هزینه‌های نصب و نگهداری نیز تأثیر مستقیم دارد.

تأثیر سایز لوله بر عملکرد

لوله‌های کوچک‌تر از حد نیاز: اگر لوله‌ها خیلی کوچک باشند، مقاومت در برابر جریان آب افزایش می‌یابد و این افت فشار باعث کاهش ظرفیت سرمایشی و کاهش کلی کارایی سیستم می‌شود. علاوه بر این، سرعت بالای جریان آب می‌تواند باعث تولید صدای اضافی و سایش زودرس لوله‌ها شود.

لوله‌های بزرگ‌تر از حد نیاز: استفاده از لوله‌های با قطر بیش از حد، هرچند افت فشار را کاهش می‌دهد، اما منجر به افزایش قابل توجه هزینه‌های اولیه نصب می‌شود. همچنین، حجم زیاد آب در این لوله‌ها، زمان واکنش سیستم به تغییرات دمایی را کند می‌کند.

نقش سایز لوله‌ها در توزیع جریان

در سیستم‌های تهویه مطبوع، به ویژه در ساختمان‌های چند طبقه، آب از چیلر به سمت فن کویل‌های زمینی جریان می‌یابد. از آنجا که آب در هر طبقه یا فن کویل مصرف می‌شود، دبی (مقدار جریان) در لوله‌های اصلی به تدریج کاهش می‌یابد. برای بهینه‌سازی جریان و جلوگیری از افت فشار غیرضروری، سایز لوله‌ها باید به تدریج کاهش یابد. این کار باعث می‌شود سرعت جریان در یک محدوده بهینه باقی بماند و توزیع آب به صورت یکنواخت در سراسر سیستم تضمین شود.

تأثیر بر هزینه‌ها و مصرف انرژی

افت فشار یکی از مهم‌ترین عوامل در تعیین سایز لوله‌ها است. هر چه افت فشار بیشتر باشد، به پمپ‌های قوی‌تری نیاز است که این خود باعث افزایش مصرف انرژی می‌شود. بنابراین، یک طراحی دقیق با انتخاب سایز مناسب لوله‌ها به کاهش افت فشار و در نتیجه کاهش هزینه‌های عملیاتی کمک می‌کند.

به طور خلاصه، انتخاب سایز لوله نه تنها یک تصمیم فنی، بلکه یک تصمیم اقتصادی نیز هست. یک محاسبه هیدرولیکی دقیق بر اساس دبی مورد نیاز هر بخش از سیستم، کلید دستیابی به بالاترین کارایی، کمترین هزینه نگهداری و افزایش طول عمر سیستم تهویه مطبوع است. نادیده گرفتن این مورد می‌تواند به مشکلات عملکردی و هزینه‌های اضافی در درازمدت منجر شود.

اهمیت انتخاب ضخامت مناسب لوله در سیستم‌های تهویه مطبوع

ضخامت لوله یکی از فاکتورهای حیاتی در طراحی سیستم‌های تهویه مطبوع (HVAC) است. این انتخاب بر ایمنی، دوام و عملکرد کلی سیستم تأثیر مستقیمی می‌گذارد. در ادامه به بررسی دقیق‌تر اهمیت این موضوع می‌پردازیم.

۱. مقاومت در برابر فشار و ایمنی

یکی از اصلی‌ترین دلایل اهمیت ضخامت لوله، توانایی آن در تحمل فشار است. در ساختمان‌های بلند و مرتفع، به دلیل اختلاف ارتفاع، فشار آب در لوله‌ها به شدت افزایش می‌یابد. اگر لوله‌ها به اندازه کافی ضخیم نباشند، خطر ترکیدگی و نشت جدی وجود دارد که می‌تواند به خسارات مالی و حتی جانی منجر شود. در مقابل، برای ساختمان‌های کوتاه‌تر، لوله‌های با ضخامت کمتر نیز می‌توانند کارایی لازم را داشته باشند. رعایت استانداردهای ایمنی و فنی در این زمینه کاملاً ضروری است.

۲. دوام و طول عمر سیستم

لوله‌های ضخیم‌تر مقاومت بیشتری در برابر خوردگی و سایش دارند. در محیط‌های مرطوب یا در صورت استفاده از سیالاتی با خاصیت خورندگی، ضخامت بیشتر لوله باعث افزایش طول عمر و کاهش نیاز به تعمیرات و تعویض‌های زودهنگام می‌شود. این موضوع، عمر مفید کل سیستم را افزایش می‌دهد و از هزینه‌های نگهداری غیرمنتظره جلوگیری می‌کند.

۳. تأثیر بر هزینه‌ها و بهره‌وری

هزینه‌های اولیه و نگهداری: اگرچه لوله‌های ضخیم‌تر قیمت بالاتری دارند، اما این هزینه اولیه با کاهش نیاز به تعمیرات و افزایش طول عمر سیستم جبران می‌شود. انتخاب ضخامت مناسب یک سرمایه‌گذاری بلندمدت برای کاهش هزینه‌های کلی است.

بهره‌وری انرژی: لوله‌های ضخیم‌تر به دلیل مقاومت بیشتر در برابر انتقال حرارت، به حفظ دمای سیال کمک می‌کنند. این ویژگی به ویژه در سیستم‌های گرمایشی و سرمایشی اهمیت دارد، چرا که از هدر رفتن انرژی جلوگیری کرده و به افزایش بهره‌وری سیستم منجر می‌شود.

۴. رعایت استانداردها

ضوابط و مقررات ساختمانی و صنعتی نقش مهمی در تعیین ضخامت لوله‌ها ایفا می‌کنند. این قوانین معمولاً بر اساس نوع ساختمان، فشار کاری، و نوع سیال، مشخصات فنی دقیقی را تعیین می‌کنند. رعایت این استانداردها نه تنها برای اخذ مجوزهای لازم ضروری است، بلکه عملکرد ایمن و بهینه سیستم را تضمین می‌کند.

در نهایت، انتخاب ضخامت مناسب لوله یک تصمیم حیاتی است که باید با دقت و بر اساس محاسبات فنی، شرایط محیطی و استانداردهای موجود انجام گیرد. این کار به افزایش ایمنی، دوام، و بهره‌وری سیستم تهویه مطبوع کمک کرده و از هزینه‌های غیرضروری در آینده جلوگیری می‌کند.

لوله‌کشی و اصول اولیه آن در ساختمان‌های در حال ساخت

در سیستم‌های لوله‌کشی تهویه مطبوع ساختمان‌های نیمه‌ساخته، رعایت اصول دقیق و استانداردهای فنی بسیار مهم است تا از بروز مشکلات فنی و خرابی‌های زودهنگام جلوگیری شود. یکی از این اصول اساسی، استفاده از درپوش برای محافظت از لوله‌ها در طول فرآیند ساخت است. در ادامه، اهمیت این موضوع و دلایل استفاده از درپوش‌ها را بررسی خواهیم کرد:

1. جلوگیری از ورود مواد خارجی به داخل لوله‌ها

در محیط‌های ساخت‌وساز، معمولاً با مواد مختلفی مانند شن، ماسه، سنگ‌ریزه، خاک، چسب و سایر ذرات ساختمانی روبه‌رو هستیم. اگر لوله‌های سیستم تهویه مطبوع بدون درپوش رها شوند، این مواد به‌راحتی می‌توانند وارد لوله‌ها شوند. ورود مواد خارجی به داخل لوله‌ها می‌تواند مشکلات جدی به‌وجود آورد، از جمله:

– انسداد لوله‌ها: ذرات خارجی ممکن است درون لوله‌ها جمع شوند و موجب مسدود شدن مسیر جریان سیال شوند. این امر می‌تواند باعث کاهش کارایی سیستم و حتی ایجاد خرابی در تجهیزات مرتبط با لوله‌ها گردد.

– آسیب به تجهیزات: مواد وارد شده به لوله‌ها می‌توانند به پمپ‌ها، مینی‌چیلرها، فن‌کویل‌ها و سایر تجهیزات آسیب برسانند. به عنوان مثال، شن و ماسه وارد پمپ‌ها شده و به قطعات داخلی آن‌ها مانند پروانه‌ها یا سیل‌ها آسیب می‌زند. این آسیب‌ها می‌توانند منجر به کاهش عملکرد و خرابی کامل تجهیزات شوند.

– کاهش عمر مفید سیستم: ورود ذرات به لوله‌ها نه‌تنها به تجهیزات آسیب می‌زند بلکه می‌تواند عمر کلی سیستم را کاهش دهد. این مسئله منجر به هزینه‌های بالای تعمیر و تعویض قطعات در آینده خواهد شد.

2. حفظ کیفیت نصب

درپوش‌ها نقش بسیار مهمی در حفظ کیفیت نصب سیستم تهویه مطبوع ایفا می‌کنند. نصب سیستم‌های تهویه مطبوع در ساختمان‌های در حال ساخت معمولاً به‌صورت تدریجی و در چند مرحله انجام می‌شود. در این مراحل، لوله‌ها ممکن است برای مدت زمانی بدون استفاده و اتصال به تجهیزات نهایی باقی بمانند. استفاده از درپوش‌ها در این مدت از ورود آلودگی و گردوغبار به داخل لوله‌ها جلوگیری کرده و کیفیت نصب سیستم را تضمین می‌کند.

3. پیشگیری از تمیزکاری‌های پرهزینه و زمان‌بر

اگر لوله‌ها بدون درپوش باقی بمانند و مواد خارجی به آن‌ها وارد شود، پس از تکمیل ساخت و پیش از بهره‌برداری از سیستم تهویه مطبوع، نیاز به تمیزکاری‌های ویژه‌ای خواهد بود. این فرآیند می‌تواند زمان‌بر و پرهزینه باشد و حتی موجب تأخیر در تحویل ساختمان شود. همچنین، تمیزکاری کامل لوله‌ها پس از ورود مواد خارجی همیشه ممکن نیست و برخی ذرات ریز ممکن است باقی بمانند که به مرور زمان مشکلات بیشتری ایجاد خواهند کرد.

4. کاهش ریسک خرابی و افزایش اعتماد به سیستم

استفاده از درپوش‌ها باعث کاهش چشمگیر ریسک خرابی در سیستم تهویه مطبوع می‌شود. زمانی که لوله‌ها تمیز و عاری از هرگونه آلودگی باقی بمانند، اعتماد به عملکرد سیستم افزایش می‌یابد. این امر نه‌تنها برای کارفرمایان و پیمانکاران مهم است، بلکه به‌عنوان یک عامل رضایت‌بخش برای مشتریان نیز محسوب می‌شود. کاهش خرابی‌های احتمالی در آینده، هزینه‌های تعمیرات را به‌طور قابل‌توجهی کاهش می‌دهد و به اعتبار سیستم و پروژه افزوده می‌شود.
