نکات طلایی در استفاده و نگهداری از اواپراتور مینی چیلر

اواپراتور یکی از اجزای کلیدی مینی چیلر است که در فرآیند تبادل حرارت برای سرد کردن مایع (معمولاً آب) مورد استفاده قرار گرفته و نقش مهمی در تعیین قیمت مینی چیلر دارد. عملکرد اواپراتور به این صورت است که مایع مبرد (ماده‌ای که برای جذب گرما استفاده می‌شود) در داخل لوله‌های اواپراتور جاری شده و حرارت مایع گرم را جذب می‌کند. این عمل باعث کاهش دمای مایع در حال گردش (مانند آب) می‌شود که سپس به سیستم تهویه مطبوع یا کاربردهای دیگر ارسال می‌شود.

اواپراتورهای مینی چیلر به چندین نوع تقسیم می‌شوند که بسته به نیاز و شرایط محیطی مورد استفاده قرار می‌گیرند. دو نوع شناخته شده اواپراتور مینی چیلر عبارتند از اواپراتور پوسته و لوله و اواپراتور صفحه‌ای.

اواپراتور پوسته و لوله (Shell and Tube Evaporator) از یک سری لوله که در داخل یک پوسته قرار گرفته‌اند تشکیل شده است. مایع مبرد از داخل این لوله‌ها عبور می‌کند و آب یا مایع دیگری که باید سرد شود در داخل پوسته جاری می‌شود. این نوع اواپراتور دارای مقاومت بالا در برابر فشار و دمای بالا است و برای کاربردهای صنعتی و تجاری بزرگ مناسب است.

اواپراتور صفحه‌ای (Plated Evaporator) از تعدادی صفحه نازک تشکیل شده است که مایع مبرد و مایع سردشونده به صورت متناوب در بین صفحات قرار می‌گیرند. این نوع اواپراتور دارای راندمان حرارتی بالا و اندازه کوچکتری نسبت به پوسته و لوله است. همچنین، نصب و نگهداری آن آسان‌تر است.

انتخاب نوع اواپراتور مناسب برای مینی چیلر به عواملی مانند اندازه سیستم، نوع کاربرد، شرایط محیطی و نیازهای انرژی بستگی دارد. هر نوع اواپراتور ویژگی‌ها و مزایای خاص خود را دارد که می‌تواند بر اساس نیازهای خاص شما مناسب‌تر باشد. در ادامه به بررسی نکاتی در زمینه اواپراتور مینی چیلر و طراحی‌های مورد نیاز برای آن می‌پردازیم.

اواپراتور چیست؟

اواپراتور (تبخیرساز)(evaporator) از قطعات اصلی در سیستم‌های خنک‌کننده است. هدف این وسیله سردسازی و سرمایش بوده و این کار را توسط جذب گرما از ناحیه‌ای که نیاز به خنک‌شدن دارد، انجام می‌دهد. در عمل این دستگاه‌ها نوعی مبدل حرارتی هستند که از لوله‌های مارپیچ استفاده می‌کنند تا سطح انتقال دما را بالا ببرند. در این دستگاه سیال (مایع یا گاز) درون این لوله‌های مارپیچ‌شکل حرکت کرده و با جذب گرما از ناحیه‌ی خارجی لوله ها، کار سردسازی را انجام می‌دهد.

سیال مبرد (سردکننده) پس از عبور از شیر انبساط وارد اواپراتور می‌شود؛ اواپراتور برخلاف کندانسور کار می‌کند، در اینجا مایع مبرد به گاز تبدیل می‌شود زیرا گرما را از هوای محفظه جذب می کند. هنگامی که مبرد مایع به اواپراتور می‌رسد، فشار آن به آرامی کاهش یافته است و محتوای گرمای آن را از بین می‌برد و آن را بسیار خنک تر از هوای فن اطراف آن می‌کند. در این روش، انرژی حرارتی از محیط اطراف جذب شده و محیط خنک می‌شود. به این ترتیب حالت مبرد از مایع به بخار تغییر می‌کند و این بخار (گاز) از طریق لوله‌ی مکش به کمپرسور برمی‌گردد. به همین دلیل به اواپراتور، دستگاه تبخیرکننده (Evaporator) گفته می‌شود. عملکرد مفید اواپراتور به نوع سیال، مقدار سطح تبادل حرارتی، جنس لوله‌ها و تفاوت درجه حرارت سیال با محیط بستگی دارد. از هر دو نوع اواپراتور هوایی و آبی در سیستم‌های برودتی مانند یخچال، کولر گازی، چیلر، آب سردکن و نیز تجهیزات صنعتی مانند سردخانه‌ها استفاده می‌شود.

در رابطه با مینی چیلر بیشتر بدانید:

• راه اندازی مینی چیلر
• لوله کشی مینی چیلر
• مصرف برق مینی چیلر
• بهترین برند مینی چیلر ایرانی

اواپراتور مینی چیلر

عملکرد اواپراتور در مینی چیلر نقش کلیدی در فرآیند سرمایش دارد. این بخش از دستگاه مسئول جذب گرمای مایع (معمولاً آب) و تبادل آن با مبرد است که در نتیجه، مایع سرد شده و به سیستم تهویه مطبوع یا کاربردهای دیگر ارسال می‌شود. برای درک بهتر عملکرد اواپراتور مینی چیلر، به مراحل زیر توجه کنید:

1. ورود مبرد به اواپراتور

– مبرد (ماده‌ای که برای جذب و انتقال گرما استفاده می‌شود) پس از عبور از شیر انبساط، به حالت سرد و با فشار کم وارد اواپراتور می‌شود. در این مرحله، مبرد به صورت مخلوطی از مایع و بخار است.

2. جریان آب یا مایع سرد شونده

– آب یا مایع سرد شونده که از سیستم (از هواساز یا فن کویل) به اواپراتور برگشته است، در دمایی گرم‌تر از دمای مبرد است. این مایع از طریق پمپ به داخل اواپراتور وارد می‌شود و در لوله‌ها یا صفحات مخصوصی (بسته به نوع اواپراتور) جریان می‌یابد.

3. تبادل حرارتی

– در داخل اواپراتور، تبادل حرارت بین مبرد و مایع سرد شونده انجام می‌شود. مبرد گرمای مایع سرد شونده را جذب می‌کند و در نتیجه، مایع سرد شونده خنک می‌شود و دمای آن کاهش می‌یابد. همزمان، مبرد که گرما را جذب کرده است، از حالت مایع به بخار تبدیل می‌شود. این تغییر فاز از مایع به بخار یک فرآیند کلیدی است که در آن مقدار زیادی انرژی به صورت گرما از مایع سرد شونده جذب می‌شود.

4. خروج آب سرد و مبرد بخار شده

– آب یا مایع سرد شده که اکنون دمای آن کاهش یافته است، از اواپراتور خارج شده و به سمت سیستم تهویه مطبوع مانند فن کویل سقفی یا هواساز ارسال می‌شود. مبرد بخار شده که اکنون گرما را از مایع سرد شونده جذب کرده و به حالت بخار تبدیل شده است، از اواپراتور خارج می‌شود و به سمت کمپرسور می‌رود.

5. چرخه ادامه‌دار مبرد

– در کمپرسور، مبرد بخار شده تحت فشار قرار می‌گیرد تا دمای آن افزایش یابد و سپس به کندانسور فرستاده می‌شود، جایی که گرما به محیط خارج منتقل می‌شود و مبرد دوباره به حالت مایع تبدیل می‌شود تا چرخه دوباره شروع شود.

6. کنترل دما

– دمای مایع سرد شده که از اواپراتور خارج می‌شود، با استفاده از سنسورها و کنترلرهای مخصوص تنظیم و کنترل می‌شود تا اطمینان حاصل شود که سیستم به درستی عمل کرده و دمای مطلوب حفظ می‌شود.

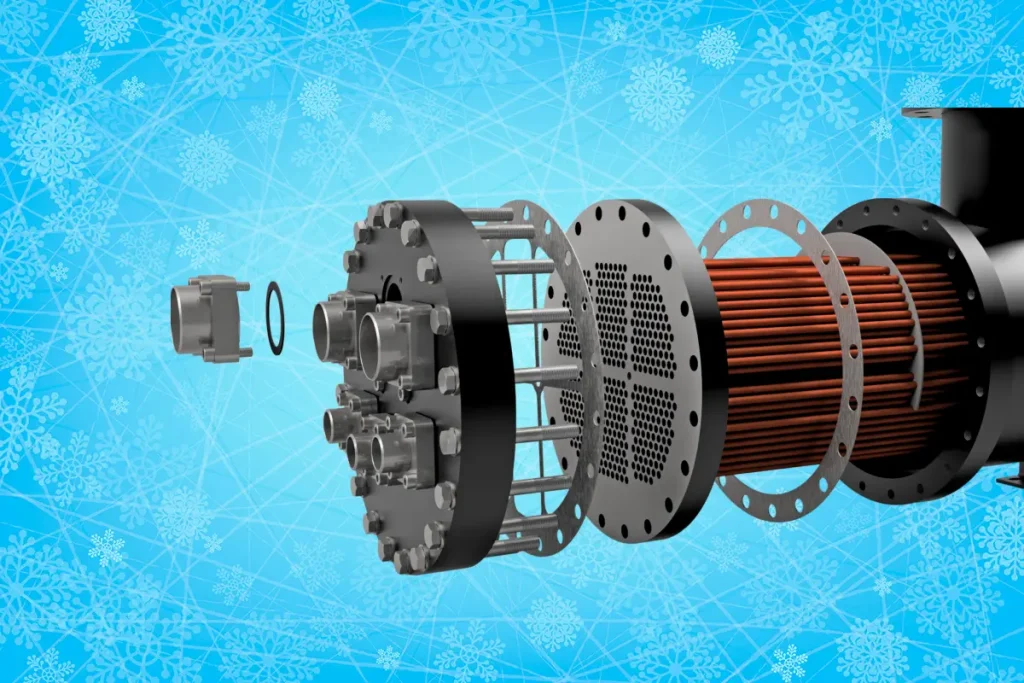

اواپراتور پوسته و لوله

مینی چیلرهایی که از اواپراتورهای پوسته و لوله (شل اند تیوب) استفاده می‌کنند، با هدف اصلی تبادل حرارت و خنک کردن جریان سیال بسته طراحی شده‌اند. در این سیستم‌ها، مبرد به عنوان ماده خنک‌کننده وارد لوله‌ها می‌شود و از طریق جذب گرما، تبخیر شده و سیال در حال گردش را خنک می‌کند.

این مینی چیلرها به دلیل کارایی بالا و طراحی فشرده‌شان، به فضای کمی نیاز دارند و نگهداری آن‌ها نیز نسبتاً ساده و مقرون‌به‌صرفه است. در این نوع از اواپراتورها، مجموعه‌ای از لوله‌ها که به عنوان “دسته لوله” شناخته می‌شوند، درون یک پوسته فولادی قرار دارند. مبرد از دستگاه انبساط به داخل این لوله‌ها جریان پیدا می‌کند و به تدریج تبخیر می‌شود. به این ترتیب، گرمای نهان تبخیر جذب می‌شود و خنک‌کنندگی لازم را فراهم می‌آورد.

آب به دور لوله‌ها جریان پیدا می‌کند و گرمای خود را به لوله‌ها منتقل می‌کند. در نتیجه، آب خروجی از مینی چیلر چند درجه خنک‌تر از آب ورودی خواهد بود. این سیستم به عنوان یک تبخیرکننده خشک (Dry Type) یا انبساط مستقیم شناخته می‌شود، زیرا آب از یک سمت پوسته وارد و از سمت دیگر خارج می‌شود.

نوع دیگری از اواپراتورهای پوسته و لوله وجود دارد که در آن مبرد در بیرون لوله‌ها جریان دارد و آب از داخل لوله‌ها عبور می‌کند. این نوع به “آرایش هودی” (hooded arrangement) یا “نوع غرق شده” (flooded type) معروف است. اگرچه این آرایش نسبت به نوع خشک کمتر رایج است، اما در برخی از کمپرسورهای سانتریفیوژ استفاده می‌شود. در این سیستم، بخشی از لوله‌ها در مبرد مایع غوطه‌ور هستند و بخار حاصل از تبخیر، به فضای بالای مبرد حرکت می‌کند.

همچنین، نوع دیگری به نام “نیمه غرق شده” (semi-flooded type) وجود دارد که فقط ردیف پایین لوله‌ها در مبرد مایع غوطه‌ور هستند. توزیع مناسب مبرد در این نوع اواپراتورها برای اطمینان از خنک شدن صحیح لوله‌ها ضروری است.

در نهایت، بخار تولید شده نباید همراه با قطرات مایع از اواپراتور خارج شود، زیرا این امر می‌تواند به کاهش کارایی و آسیب به کمپرسور منجر شود. برای جلوگیری از این مشکل، می‌توان از فضای آزاد بزرگ‌تر در بالای پوسته استفاده کرد یا از جداکننده‌های مه و فیلترهای مخصوص بهره برد تا قطرات مایع از بخار جدا شوند.

توزیع یکنواخت مبرد در این سیستم‌ها برای همه لوله‌ها حیاتی است، زیرا عدم یکنواختی می‌تواند منجر به عملکرد نامطلوب و کاهش راندمان شود. به همین دلیل، از توزیع‌کننده‌ها و طراحی مناسب برای دستیابی به توزیع یکنواخت استفاده می‌شود.

اواپراتور صفحه ای

اواپراتور صفحه‌ای یا “Plated Evaporator” نوعی مبدل حرارتی است که به طور گسترده در سیستم‌های تهویه مطبوع و تبرید استفاده می‌شود. این اواپراتور از چندین صفحه فلزی نازک و مسطح که به‌طور متناوب روی هم قرار گرفته‌اند، تشکیل شده است. هر صفحه دارای شیارها و منافذ خاصی است که جریان مبرد و سیال خنک‌شونده را هدایت می‌کند.

مبرد و سیال خنک‌شونده به صورت جریان‌های متقابل از طریق صفحات جریان می‌یابند. این ساختار باعث می‌شود که انتقال حرارت بین دو سیال با کارایی بسیار بالایی صورت گیرد. به دلیل وجود سطوح وسیع تماس و جریانات متقاطع، اواپراتورهای صفحه‌ای می‌توانند حرارت را با راندمان بیشتری نسبت به برخی دیگر از انواع اواپراتورها، مانند پوسته و لوله، انتقال دهند.

مزایای اواپراتورهای صفحه‌ای:

1. کارایی بالا: به دلیل سطح بزرگ انتقال حرارت و جریان متقابل سیالات، این نوع اواپراتور کارایی حرارتی بسیار بالایی دارد.
2. اندازه کوچک: اواپراتورهای صفحه‌ای به دلیل طراحی فشرده خود فضای کمتری اشغال می‌کنند، که آن‌ها را برای استفاده در سیستم‌های کوچک و فشرده مناسب می‌سازد.
3. قابلیت انعطاف‌پذیری: این نوع اواپراتورها می‌توانند برای گستره وسیعی از ظرفیت‌ها و کاربردها طراحی و سفارشی‌سازی شوند.
4. نگهداری ساده: اواپراتورهای صفحه‌ای به دلیل طراحی ساده و بدون قطعات متحرک، نگهداری کمتری نیاز دارند.

معایب اواپراتورهای صفحه‌ای:

1. حساسیت به آلودگی: این نوع اواپراتور به دلیل فاصله کم بین صفحات به آلودگی و انسداد حساس است، بنابراین استفاده از فیلتراسیون مناسب برای سیالات ضروری است.
2. محدودیت فشار: اواپراتورهای صفحه‌ای برای کاربردهایی با فشارهای بسیار بالا ممکن است مناسب نباشند.

به‌طور کلی، اواپراتورهای صفحه‌ای به دلیل کارایی بالا، اندازه فشرده، و انعطاف‌پذیری بالا، انتخابی مناسب برای بسیاری از سیستم‌های تبرید و تهویه مطبوع هستند، به ویژه در کاربردهایی که فضای محدود و نیاز به کارایی بالا وجود دارد.

نکات مهم در نگهداری از اواپراتور مینی چیلر

نصب صافی یا Strainer در مسیر ورود آب به اواپراتور مینی چیلر

برای راه‌اندازی مینی چیلرها و به ویژه محافظت از اجزای داخلی حساس آن‌ها، نصب یک صافی یا Strainer در مسیر ورود آب به دستگاه بسیار مهم است. این کار به دلایل متعددی انجام می‌شود که در ادامه به توضیح آن‌ها می‌پردازم:

1. جلوگیری از ورود ذرات معلق به اواپراتور

اواپراتور مینی چیلر به عنوان بخشی از سیستم تبادل حرارت، بسیار حساس است و ورود هرگونه ذرات معلق مانند شن، ماسه، زنگ‌زدگی یا ذرات ریز دیگر می‌تواند باعث انسداد و کاهش راندمان تبادل حرارت شود. این ذرات می‌توانند به لوله‌ها و مجاری داخلی اواپراتور آسیب بزنند و یا باعث ایجاد رسوبات شوند که در نتیجه آن راندمان سیستم کاهش می‌یابد.

2. عدم امکان دسترسی به ذرات پس از ورود به اواپراتور

اگر ذرات معلق وارد اواپراتور شوند، به دلیل طراحی پیچیده و فضای محدود داخل آن، تمیز کردن و دسترسی به این ذرات بسیار دشوار و در برخی موارد غیرممکن می‌شود. این موضوع می‌تواند منجر به نیاز به تعمیرات گسترده و حتی تعویض قطعات آسیب‌دیده شود که هزینه‌بر و زمان‌بر است.

3. کاهش احتمال خرابی سیستم

وجود یک صافی در مسیر آب ورودی، باعث افزایش طول عمر دستگاه و کاهش احتمال خرابی‌های ناشی از انسداد یا آسیب به اواپراتور می‌شود. این صافی می‌تواند ذرات معلق را به دام بیاندازد و از ورود آن‌ها به اجزای داخلی جلوگیری کند.

4. نگهداری و نظافت منظم صافی

برای اطمینان از عملکرد بهینه صافی، باید به صورت دوره‌ای آن را تمیز کرد. تجمع ذرات در صافی می‌تواند باعث کاهش جریان آب و افت فشار در سیستم شود، بنابراین نظافت منظم صافی‌ها برای حفظ راندمان مینی چیلر بسیار مهم است.

5. انتخاب صافی مناسب

بسته به نوع و کیفیت آب ورودی، باید صافی مناسب انتخاب شود. صافی‌های با اندازه مش کوچک‌تر برای محیط‌هایی که آب دارای ذرات ریز بیشتری است مناسب‌تر هستند. انتخاب صحیح صافی می‌تواند تاثیر بسزایی در کارایی کلی سیستم داشته باشد.

6. نصب صحیح صافی

صافی باید در محل مناسبی از مسیر آب نصب شود که قبل از ورود آب به اواپراتور باشد. این موضوع به این دلیل اهمیت دارد که اگر صافی در مسیر دیگری نصب شود، ممکن است نتواند به خوبی از اواپراتور محافظت کند.

نصب صافی یا Strainer در مسیر ورود آب به مینی چیلر یک اقدام ضروری برای حفظ و افزایش عمر مفید دستگاه است. با جلوگیری از ورود ذرات معلق و آلاینده‌ها به اواپراتور، می‌توان از بروز مشکلات جدی جلوگیری کرد و کارایی و راندمان سیستم را در سطح بالایی حفظ نمود. در کنار این اقدامات، نگهداری و نظافت منظم صافی نیز باید به عنوان یک بخش اساسی از برنامه نگهداری دستگاه در نظر گرفته شود.

نصب سختی گیر آب در مسیر ورود آب به اواپراتور مینی چیلر

عبور آب از سفره‌های زیرزمینی و عبور آن از روی سنگ‌های مختلف منجر می‌شود حجم زیادی از کربنات و بی‌کربنات‌های کلسیم، منیزیم، آهن، روی و غیره به آب اضافه شده و موجب سخت شدن آب می‌گردد. رسوبات آب سخت می‌تواند به بدنه پکیج، رادیاتور، دیگ، منابع کویل‌دار مانند فن کویل و اواپراتور مینی چیلر یا چیلر و لوله‌های انتقال آب بچسبد و کارایی آن‌ها را کاهش دهد و در نتیجه از طول عمر آن‌ها بکاهد. برای از بین بردن کلسیم و منیزیم موجود در آب که باعث سختی آن می‌شوند، نیاز به یک سیستم فیلتراسیون وجود دارد که به آن سختی گیر آب (water softener) می‌گویند که معمولاً از جنس آهن و یا استیل ساخته می‌شود. زمانی که آب از این سیستم سختی گیر عبور می‌کند، مواد معدنی در آن فیلتر شده و در خروجی، آب نرم و پاک تحویل داده می‌شود. این آب خروجی، دیگر در لوله‌ها و مخازن رسوب نمی‌کند و به بدن انسان نیز آسیبی وارد نمی‌شود.

حال که با مفاهیم سختی آب و سختی گیر آب آشنا شدید، نوبت به درجه سختی آب می‌رسد که با واحد ppm یا میلی‌گرم بر لیتر تعیین می‌شود. برای مثال وقتی گفته می‌شود درجه سختی آب 60 است منظور این است که 60 میلی‌گرم املاح در یک لیتر آب، وجود دارد. انواع سختی آب و درجه هر کدام در زیر لیست شده است:

اگر میزان املاح بیش از 300 میلی‌گرم در هر لیتر باشد، به شدت به سلامت انسان و همچنین تجهیزات بویلر، دیگ‌های بخار و مبدل‌های حرارتی آسیب وارد می‌شود. البته استاندارد کشورها با یکدیگر متفاوت است و برای نمونه در ایالات متحده درجه سختی بیش از 180 میلی‌گرم، خیلی سخت در نظر گرفته می‌شود.

سختی‌گیر آب با تبادل یونی و جابه‌جا کردن یون‌ها، سختی آن را از بین می‌برد. این دستگاه یون‌های سخت و منفی در آب را با اتم سدیم و مثبت خود جایگزین می‌کند و باعث کاهش یا از بین رفتن سختی آب می‌گردد. دانه‌های رزین داخل دستگاه نرم کننده آب، کلسیم و منیزیم را به دام می‌اندازد و آن‌ها را با سدیم یا پتاسیم مبادله می‌کنند.

چک کردن دمای آب مینی چیلر در زمان ورود و خروج

چک کردن دمای آب در مینی چیلر، قبل و بعد از ورود و خروج آب، یکی از عوامل کلیدی برای حفظ کارایی و طول عمر دستگاه است. در سیستم‌های تهویه مطبوع که از مینی چیلرها استفاده می‌شود، آب به عنوان یک حامل حرارت به گردش در می‌آید تا گرما را از محیط گرفته و آن را به چیلر منتقل کند. این فرآیند به تبادل حرارتی مؤثر بستگی دارد که باید تحت شرایط بهینه انجام شود.

گیج دما دستگاهی است که به طور دقیق دمای آب را در نقاط مختلف سیستم اندازه‌گیری می‌کند. وقتی که دمای آب در دو نقطه مهم یعنی ورودی و خروجی مینی چیلر اندازه‌گیری می‌شود، تفاوت دما بین این دو نقطه به عنوان T∆ شناخته می‌شود.

T∆ کوچک به معنی این است که آب به درستی خنک نمی‌شود، یا انتقال حرارت به درستی صورت نمی‌گیرد. از سوی دیگر، T∆ بزرگ نشان‌دهنده این است که آب بیش از حد خنک شده و انرژی زیادی مصرف شده است که ممکن است به دلایل مختلفی مانند خطا در لوله‌کشی، انتخاب نامناسب پمپ، یا افت فشار بیش از حد باشد.

اگر T∆ به طور مداوم بزرگ باشد، این نشان‌دهنده این است که مینی چیلر در تلاش است تا دمای آب را به مقدار مطلوب برساند و در نتیجه، به طور مداوم در حال کار کردن است. این وضعیت منجر به افزایش مصرف انرژی و کاهش طول عمر مینی چیلر می‌شود.

تفاوت دمای بیش از حد بین ورودی و خروجی می‌تواند نشانه‌ای از مشکلات دیگر در سیستم باشد، مانند مسدود شدن مسیرهای جریان، عملکرد نادرست فن‌ها یا اشکالات در طراحی و نصب. این مشکلات می‌توانند به کاهش کارایی مینی چیلر و در نهایت به آسیب‌های جدی به سیستم منجر شوند.

مثال از دلتای T مینی چیلر

دلتای T رایج‌ترین کلمه در صنعت تهویه مطبوع است. این به معنای اختلاف دما بین دو نقطه است. به عنوان مثال، اگر آب با دمای 12 درجه سانتی‌گراد وارد اواپراتور شود و در سیستم مینی چیلر با دمای 7 درجه سانتی‌گراد خارج شود، در این صورت دلتای T برابر با 5 درجه سانتی‌گراد است.

به عنوان مثال، دلتای T طراحی یک سیستم مینی چیلر 6 درجه است. در حین کار مینی چیلر، آب با دمای 13 درجه سانتی‌گراد وارد اواپراتور شده و در سیستم مینی چیلر با دمای 6 درجه سانتی‌گراد خارج می‌شود. سپس دلتای T برابر با 7 درجه سانتی‌گراد است. دلتای T عملیاتی مینی چیلر بالاتر از دلتای T طراحی است. این را دلتای T بالا می‌نامند. اگر یک سیستم مینی چیلر دارای دلتای T بالا باشد، این بدان معنی است که به درستی کار می‌کند. راندمان سیستم مینی چیلر نیز خوب است.

به عنوان مثالی دیگر، دلتای T طراحی یک سیستم مینی چیلر 6 درجه است. در حین کار مینی چیلر، آب با دمای 10 درجه سانتی‌گراد وارد اواپراتور شده و در سیستم مینی چیلر با دمای 7 درجه سانتی‌گرد خارج می‌شود. سپس دلتای T برابر با 3 درجه سانتی‌گراد است. دلتای T عملیاتی مینی چیلر پایین‌تر از دلتای T طراحی است. این را دلتای T پایین می‌نامند. اگر دلتای T پایین‌تر از مقدار مشخص شده توسط سازنده باشد، در این صورت دلتای T پایین است. معمولاً به آن سندرم دلتای T پایین می‌گویند زیرا باعث ایجاد مشکل در سیستم مینی چیلر می‌شود.

هر سیستم مینی چیلری در طول کار مداوم خود در برخی مواقع دچار دلتای T پایین می‌شود. دلتای T پایین باعث می‌شود پمپ‌های آب سرد با سرعت بیشتری کار کنند تا نرخ جریان افزایش یابد. دلتای T پایین راندمان سیستم مینی چیلر را کاهش می‌دهد و انرژی بیشتری مصرف می‌کند.

سندرم دلتای T پایین نتیجه استفاده ناکافی از آب سرد در AHU/FCU است. دلایل دلتای T پایین می‌تواند این موارد باشد:

1. چیلر، پمپ، کویل، شیر کنترل و لوله کشی آب سرد بزرگ‌تر از اندازه
2. فیلتر هوای کثیف یا کویل خنک کننده که اجازه عبور هوا را نمی‌دهد

نظارت مداوم بر دمای آب ورودی و خروجی مینی چیلر با استفاده از گیج دما به شما کمک می‌کند تا عملکرد چیلر را بهینه نگه دارید و از خرابی‌های احتمالی پیشگیری کنید. تنظیم T∆ در محدوده‌ای که برای سیستم مشخص شده است، باعث می‌شود که مینی چیلر به درستی کار کند، مصرف انرژی بهینه شود و عمر مفید دستگاه افزایش یابد. این اقدام ساده می‌تواند به حفظ بهره‌وری و کاهش هزینه‌های تعمیر و نگهداری کمک کند.

اهمیت نرخ جریان آب در مینی چیلر

نرخ جریان آب در سیستم‌های مینی چیلر اهمیت زیادی دارد زیرا مستقیماً بر عملکرد و کارایی سیستم تأثیر می‌گذارد. نرخ جریان آب در سیستم لوله‌کشی به صورت GPM (گالن در دقیقه) اندازه‌گیری می‌شود و نشان‌دهنده مقدار آبی است که در یک دقیقه از طریق لوله‌ها جریان پیدا می‌کند. این نرخ جریان به عوامل مختلفی بستگی دارد که مهم‌ترین آن‌ها سرعت چرخش پمپ و اندازه پمپ است.

ظرفیت خنک‌کنندگی یک مینی چیلر به تن تبرید (TR) بیان می‌شود. هر تن تبرید معادل توانایی دستگاه در خنک کردن مقدار مشخصی از آب در یک دوره زمانی معین است. برای تولید یک تن تبرید در سیستم‌های مینی چیلر به نرخ جریان 2.4 GPM نیاز است. این بدان معناست که اگر نرخ جریان آب کافی نباشد، مینی چیلر نمی‌تواند به ظرفیت خنک‌کنندگی مورد نظر برسد.

نرخ جریان آب نقش مهمی در فرآیند انتقال حرارت دارد. آب به عنوان یک عامل انتقال حرارت، گرما را از ساختمان یا فرآیند به مینی چیلر منتقل می‌کند. اگر نرخ جریان آب کمتر از حد مورد نیاز باشد، آب نمی‌تواند گرما را به طور مؤثر از محیط جذب کند و در نتیجه سیستم ممکن است به درستی کار نکند یا کارایی آن کاهش یابد.

در برخی موارد، اگر نرخ جریان آب بسیار کم باشد، ممکن است آب درون کویل‌ها یا مبدل‌های حرارتی یخ بزند. یخ‌زدگی می‌تواند به تجهیزات آسیب برساند و باعث خرابی سیستم شود. نرخ جریان آب باید در کل سیستم لوله‌کشی به طور یکنواخت توزیع شود. این موضوع به تعادل هیدرولیکی سیستم کمک می‌کند و اطمینان می‌دهد که همه نقاط در ساختمان به میزان مناسبی از آب سرد دسترسی دارند.

به طور کلی، نرخ جریان آب در سیستم‌های مینی چیلر باید به دقت کنترل شود تا اطمینان حاصل شود که سیستم به طور کارآمد و با ظرفیت بهینه کار می‌کند. این نرخ جریان نه تنها بر روی ظرفیت خنک‌کنندگی سیستم تأثیر می‌گذارد، بلکه به جلوگیری از مشکلاتی مانند یخ‌زدگی و عدم تعادل هیدرولیکی نیز کمک می‌کند.

چک کردن فشار آب مینی چیلر در زمان ورود و خروج

برای بررسی و اطمینان از عملکرد صحیح مینی چیلر، چک کردن فشار آب در ورود و خروج دستگاه یکی از مهمترین مراحل است. فشار آب در سیستم‌های مینی چیلر اهمیت زیادی دارد، زیرا نشان‌دهنده عملکرد درست پمپ‌ها و جریان مناسب آب در سیستم است. اگر فشار آب به‌درستی کنترل نشود، ممکن است مشکلاتی مانند افت راندمان دستگاه، افزایش مصرف انرژی، و یا حتی خرابی‌های فنی به وجود بیاید.

پمپ‌ها وظیفه دارند آب را با فشار مناسب از طریق سیستم انتقال دهند. اگر فشار در ورودی اواپراتور کمتر از حد مجاز باشد، ممکن است آب به‌درستی به تمامی قسمت‌های سیستم نرسد که منجر به کاهش عملکرد و راندمان مینی چیلر می‌شود. همچنین، فشار بالاتر از حد مجاز نیز می‌تواند باعث ایجاد تنش و آسیب به قطعات شود.

افت فشار بیش از حد در مسیر جریان آب می‌تواند نشان‌دهنده وجود مشکلاتی مانند مسدود شدن لوله‌ها، کثیف شدن فیلترها، یا وجود نشتی در سیستم باشد. با اندازه‌گیری فشار در نقاط مختلف، می‌توان این مشکلات را شناسایی و رفع کرد.

یکی از معیارهای مهم در کارکرد صحیح مینی چیلر، بررسی اختلاف فشار بین ورودی و خروجی اواپراتور است. این اختلاف فشار باید در محدوده مشخصی باشد که توسط سازنده تعیین شده است. اختلاف فشار کمتر یا بیشتر از حد معمول می‌تواند نشان‌دهنده مشکلاتی مانند کمبود یا زیادی جریان آب در سیستم باشد.

گیج‌های فشار باید در نقاط مناسب سیستم نصب شوند، معمولاً یکی در ورودی اواپراتور مینی چیلر و دیگری در خروجی آن. پس از راه‌اندازی مینی چیلر و اطمینان از اینکه دستگاه در حال کارکردن با ظرفیت کامل است، فشار آب در ورودی و خروجی را با استفاده از گیج‌ها اندازه‌گیری کنید. مقادیر اندازه‌گیری شده را با مقادیر استاندارد و پیشنهادی سازنده دستگاه مقایسه کنید. در صورت وجود اختلاف قابل توجه، باید دلیل آن بررسی و رفع شود.

چک کردن فشار آب در ورود و خروج مینی چیلر یک فرآیند حیاتی برای اطمینان از عملکرد بهینه و جلوگیری از خرابی‌های احتمالی در سیستم است. این کار به کاهش هزینه‌های نگهداری و افزایش عمر مفید دستگاه کمک می‌کند.

کاربرد فلوسئیچ در مینی چیلر

فلوسئیچ یا کلید جریان (Flow Switch) یک دستگاه سنجش جریان است که برای تشخیص حرکت سیال (معمولاً مایع) در داخل یک لوله یا سیستم لوله‌کشی استفاده می‌شود. فلوسئیچ‌ها به عنوان یک نوع سنسور عمل می‌کنند و وقتی که جریان سیال در لوله‌ها به حد معینی می‌رسد یا از آن عبور می‌کند، سیگنالی را به کنترلر یا سیستم مورد نظر ارسال می‌کنند.

در مینی چیلرها، فلوسئیچ یک ابزار کلیدی برای اطمینان از عملکرد صحیح پمپ و به‌طور کلی سیستم است. پمپ‌ها در سیستم‌های مینی چیلر مسئول گردش آب سرد یا گرم در سراسر سیستم هستند. برای اینکه مینی چیلر به درستی عمل کند، اطمینان از عملکرد پمپ بسیار حیاتی است. فلوسئیچ به عنوان یک ابزار نظارتی عمل می‌کند و مطمئن می‌شود که پمپ در حال حرکت و جریان آب به درستی در حال عبور است. اگر فلوسئیچ تشخیص دهد که جریانی وجود ندارد (که ممکن است به دلیل خرابی پمپ، مسدود شدن لوله‌ها، یا سایر مشکلات باشد)، می‌تواند به مینی چیلر سیگنال دهد که سیستم را متوقف کند یا از شروع به کار خودداری کند.

اگر پمپ به درستی کار نکند و همچنان مینی چیلر بدون وجود جریان آب شروع به کار کند، این می‌تواند باعث افزایش شدید دمای اجزای سیستم (مانند مبدل حرارتی یا کمپرسور) شود. این افزایش دما ممکن است به آسیب جدی به تجهیزات و اجزای مینی چیلر منجر شود. فلوسئیچ با تشخیص عدم وجود جریان آب، می‌تواند به‌طور خودکار چیلر را خاموش کرده یا از شروع به کار آن جلوگیری کند و از این طریق از بروز آسیب جلوگیری کند.

فلوسئیچ‌ها معمولاً به سیستم‌های کنترل مرکزی یا تابلوهای کنترل متصل می‌شوند. این سیستم‌ها به طور مداوم وضعیت جریان آب را نظارت می‌کنند و بر اساس سیگنال‌های دریافتی از فلوسئیچ، تصمیمات مربوط به عملکرد سیستم را اتخاذ می‌کنند. به عنوان مثال، اگر جریان آب قطع شود، سیستم کنترل می‌تواند مینی چیلر را خاموش کند تا از خرابی جلوگیری شود.

عملکرد درست فلوسئیچ به بهینه‌سازی عملکرد سیستم کمک می‌کند. با اطمینان از اینکه پمپ به درستی کار می‌کند و جریان آب برقرار است، مینی چیلر می‌تواند به بهترین شکل ممکن عمل کند و به صرفه‌جویی در انرژی و افزایش کارایی سیستم کمک کند.

فلوسئیچ در سیستم‌های مینی چیلر نقش مهمی در نظارت و تضمین عملکرد صحیح سیستم ایفا می‌کند. این دستگاه با تشخیص جریان آب و اطمینان از کارکرد پمپ، از بروز مشکلات احتمالی جلوگیری کرده و به بهینه‌سازی عملکرد و افزایش عمر مفید سیستم کمک می‌کند. نصب و استفاده از فلوسئیچ در مینی چیلرها می‌تواند از خرابی‌های ناشی از مشکلات جریان آب جلوگیری کرده و به بهبود کارایی و اطمینان از عملکرد صحیح سیستم منجر شود.

انتخاب پمپ برای مینی چیلر

وقتی صحبت از انتخاب پمپ برای یک مینی چیلر می‌شود، دو عامل اصلی وجود دارد که باید به دقت در نظر گرفته شوند: هد پمپ و GPM

هد پمپ به میزان فشاری اشاره دارد که پمپ می‌تواند برای جابجایی آب ایجاد کند. در انتخاب پمپ برای مینی چیلر، این هد باید به گونه‌ای باشد که بتواند آب را به ارتفاع مورد نظر (تعداد طبقات) و از طریق لوله‌کشی‌هایی که افت فشار دارند، به گردش درآورد. افت فشار در مسیر ناشی از عواملی مثل اصطکاک در لوله‌ها، اتصالات (مانند زانوها) و سایر موانع است که باعث کاهش فشار آب می‌شود. بنابراین هد پمپ باید به اندازه‌ای باشد که بتواند بر این افت فشار غلبه کند و آب را به مقصد نهایی برساند.

شاخص GPM نشان‌دهنده میزان جریان آبی است که پمپ باید در هر دقیقه از طریق اواپراتور مینی چیلر عبور دهد. این میزان جریان به مقدار گرمایی که نیاز است از اواپراتور خارج شود و همچنین به افت فشارهایی که در مسیر وجود دارد بستگی دارد. GPM به عبارتی نشان می‌دهد که چقدر آب باید در واحد زمان از اواپراتور عبور کند تا دمای مورد نظر (دلتا T) به دست آید.

بنابراین، برای انتخاب پمپ مناسب، باید دو عامل اصلی یعنی هد پمپ و میزان جریان (GPM) را با توجه به شرایط خاص سیستم لوله‌کشی و نیازهای سرمایشی مینی چیلر در نظر بگیرید. هد پمپ باید به اندازه‌ای باشد که بتواند آب را به ارتفاع و از میان موانع مسیر حرکت دهد، و GPM باید به اندازه‌ای باشد که دبی آب مورد نیاز برای دستیابی به دمای دلخواه را تأمین کند.

چرا این دو عامل مهم هستند؟

هد پمپ:

افت فشار: هر سیالی که در لوله‌ها جریان پیدا می‌کند، با مقاومت‌هایی مواجه می‌شود که باعث افت فشار می‌شود. این افت فشار می‌تواند به دلیل اصطکاک با لوله‌ها، زانوها، شیرها و سایر اتصالات باشد. هد پمپ باید به اندازه‌ای باشد که بتواند این افت فشار را جبران کند و آب را با فشار کافی به تمام نقاط سیستم برساند.

ارتفاع: اگر مینی چیلر در طبقه‌ای بالاتر از واحدهای مصرف‌کننده قرار داشته باشد، پمپ باید نیروی بیشتری برای بالا بردن آب به طبقات بالاتر داشته باشد. بنابراین، هد پمپ باید متناسب با ارتفاعی که آب باید طی کند، انتخاب شود.

GPM:

دبی مورد نیاز: هر سیستم سرمایشی به میزان مشخصی آب نیاز دارد تا بتواند بار سرمایشی مورد نظر را تأمین کند. GPM به ما می‌گوید که چه مقدار آب باید در هر دقیقه وارد اواپراتور شود تا بتوانیم به دمای دلخواه برسیم.

افت دما: دبی آب بر روی افت دمای آب در اواپراتور تأثیر دارد. اگر دبی آب کم باشد، آب زمان بیشتری در اواپراتور خواهد ماند و دمای آن بیشتر کاهش می‌یابد. برعکس، اگر دبی آب زیاد باشد، آب زمان کمتری در اواپراتور خواهد ماند و دمای آن کمتر کاهش می‌یابد.

عوامل مؤثر بر انتخاب هد و GPM:

• طول و قطر لوله‌ها: هرچه طول لوله‌ها بیشتر و قطر آن‌ها کمتر باشد، افت فشار بیشتر خواهد بود و در نتیجه به هد پمپ بیشتری نیاز است.
• تعداد زانوها و اتصالات: هرچه تعداد زانوها و اتصالات در سیستم بیشتر باشد، افت فشار بیشتر خواهد بود.
• ارتفاع پمپاژ: هرچه ارتفاعی که آب باید طی کند بیشتر باشد، هد پمپ بیشتری نیاز است.
• بار سرمایشی: بار سرمایشی سیستم بر روی دبی آب مورد نیاز تأثیر می‌گذارد. هرچه بار سرمایشی بیشتر باشد، دبی آب مورد نیاز نیز بیشتر خواهد بود.

انتخاب پمپ مناسب برای مینی چیلر یک کار تخصصی است و نیاز به محاسبات دقیق دارد. مهندسان تاسیسات با استفاده از نرم‌افزارهای تخصصی و اطلاعات دقیق از سیستم، می‌توانند هد و GPM مناسب را برای پمپ محاسبه کنند.

استفاده از شیرهواگیری در مسیر لوله کشی مینی چیلر

شیر هواگیری (Air Vent) یکی از اجزای کلیدی در سیستم‌های لوله‌کشی مینی چیلر و دیگر سیستم‌های گرمایشی و سرمایشی است. استفاده از شیر هواگیری برای اطمینان از عملکرد بهینه و جلوگیری از مشکلات ناشی از وجود هوا در سیستم اهمیت زیادی دارد. بیایید این موضوع را به طور مفصل بررسی کنیم:

هدف از شیر هواگیری:

شیر هواگیری برای حذف هوای محبوس‌شده در سیستم‌های لوله‌کشی طراحی شده است. هوای محبوس‌شده می‌تواند مشکلات زیادی ایجاد کند، از جمله:

• کاهش کارایی سیستم: هوای محبوس‌شده در لوله‌ها می‌تواند باعث کاهش انتقال حرارت و بهبود عملکرد سیستم شود.
• خطر ایجاد زنگ‌زدگی و خوردگی: در صورتی که هوا در تماس با آب و فلزات سیستم باقی بماند، می‌تواند باعث زنگ‌زدگی و خوردگی شود.
• ایجاد صدای ناهنجار: جریان هوا در پمپ‌ها و سایر اجزای سیستم می‌تواند صدای ناهنجاری ایجاد کند.
• افزایش فشار کاری: هوا می‌تواند باعث ایجاد فشار اضافی و در نتیجه آسیب به سیستم شود.

نحوه کارکرد شیر هواگیری:

شیر هواگیری در بالاترین نقطه‌ای که در مسیر لوله‌کشی مینی چیلر نصب شده، هوا را از سیستم خارج می‌کند. دلیل اینکه شیر هواگیری معمولاً در بالاترین نقطه نصب می‌شود، این است که هوا به طور طبیعی به سمت بالا حرکت می‌کند و در بالاترین نقاط تجمع می‌یابد. بنابراین، نصب شیر در این نقاط به راحتی اجازه می‌دهد تا هوا به طور مؤثر از سیستم خارج شود.

چگونگی استفاده از شیر هواگیری:

شیر هواگیری باید در نقاطی که احتمال تجمع هوا وجود دارد، به ویژه در بالاترین نقاط سیستم، نصب شود. در سیستم‌های پیچیده که تغییرات مسیر زیادی دارند، نصب شیرهای متعدد ممکن است ضروری باشد. معمولاً شیرهای هواگیری به صورت دستی یا اتوماتیک عمل می‌کنند. شیرهای دستی باید به طور دوره‌ای باز شوند تا هوای محبوس‌شده خارج شود، در حالی که شیرهای اتوماتیک به طور خودکار این کار را انجام می‌دهند. برای اطمینان از عملکرد صحیح شیرهای هواگیری، لازم است که به طور منظم بررسی شوند و از عملکرد صحیح آن‌ها اطمینان حاصل شود.

مشکلات احتمالی بدون شیر هواگیری:

اگر شیر هواگیری در سیستم نصب نشود یا به درستی عمل نکند، مشکلات زیر ممکن است رخ دهد:

1. عملکرد ضعیف سیستم: انتقال حرارت به دلیل وجود هوا در سیستم کاهش می‌یابد و کارایی سیستم کاهش می‌یابد.
2. خرابی پمپ‌ها: پمپ‌ها ممکن است به دلیل وجود هوا در سیستم دچار آسیب شوند یا کارایی آن‌ها کاهش یابد.
3. افزایش هزینه‌های تعمیر و نگهداری: وجود هوا می‌تواند منجر به خرابی‌های بیشتری در سیستم شده و هزینه‌های اضافی را به دنبال داشته باشد.

در سیستم‌های لوله‌کشی با مسیرهای طولانی و پیچیده، وجود مسیرهای عمودی و افقی می‌تواند باعث تجمع هوا در نقاط مختلف شود. به همین دلیل، استفاده از شیر هواگیری در چندین نقطه از سیستم ممکن است لازم باشد تا از تجمع هوا در طول مسیر جلوگیری شود و عملکرد بهینه سیستم حفظ شود.

استفاده از شیر تخلیه اواپراتور مینی چیلر

در فصل زمستان که مینی چیلر دیگر نیازی به فعالیت ندارد و سیستم به کار نمی‌افتد، اگر آب داخل اواپراتور باقی بماند و هوا سرد شود، احتمال یخ‌زدگی آب وجود دارد. یخ‌زدگی آب می‌تواند به اجزای داخلی اواپراتور آسیب برساند، چرا که حجم آب در حالت یخ‌زده افزایش می‌یابد و می‌تواند باعث ترکیدن لوله‌ها یا آسیب دیدن دیگر قطعات شود.

شیر تخلیه یک ولو یا دریچه است که برای تخلیه آب از سیستم طراحی شده است. در پایان فصل گرما و قبل از شروع سرما، تکنسین‌ها یا اپراتورها شیر تخلیه را باز می‌کنند تا تمام آب موجود در اواپراتور و لوله‌ها تخلیه شود. این کار از یخ‌زدگی و آسیب دیدن قطعات جلوگیری می‌کند.

بنابراین، نصب و استفاده از شیر تخلیه در اواپراتور مینی چیلر یک اقدام پیشگیرانه مهم است که به محافظت از سیستم در برابر آسیب‌های ناشی از یخ‌زدگی در زمستان کمک می‌کند. این کار باید به صورت منظم در پایان فصل گرم و پیش از شروع فصل سرد انجام شود.
