در سیستم‌های تهویه مطبوع و سرمایشی و گرمایشی ساختمان‌ها، انتخاب و طراحی تجهیزات مناسب، نقش مهمی در عملکرد بهینه سیستم‌ها و افزایش راحتی کاربران ایفا می‌کند. یکی از اجزای کلیدی در این سیستم‌ها، فن کویل‌ها هستند که به عنوان واحدهای تهویه هوا و تنظیم دما در فضاهای مختلف ساختمان‌ها عمل می‌کنند. در این میان، فن کویل کانالی که یکی از انواع فن کویل سقفی توکار است، به دلیل قابلیت اتصال به کانال‌های هوا و توزیع یکنواخت دما در فضاهای بزرگ یا مختلف، کاربرد وسیعی پیدا کرده است.
ابعاد فن کویل‌های کانالی از جمله مسائلی است که در طراحی سیستم‌های تهویه مطبوع باید به دقت مورد توجه قرار گیرد. انتخاب ابعاد مناسب فن کویل‌ها نه تنها تأثیر مستقیمی بر کارایی سیستم تهویه دارد، بلکه به بهبود مصرف انرژی، کاهش هزینه‌های نگهداری و تعمیرات، و افزایش طول عمر تجهیزات کمک می‌کند. در این مقاله، به بررسی ابعاد فن کویل‌های کانالی و عواملی که بر انتخاب این ابعاد تأثیر می‌گذارند، خواهیم پرداخت تا راهکارهایی برای طراحی بهینه این سیستم‌ها ارائه دهیم.

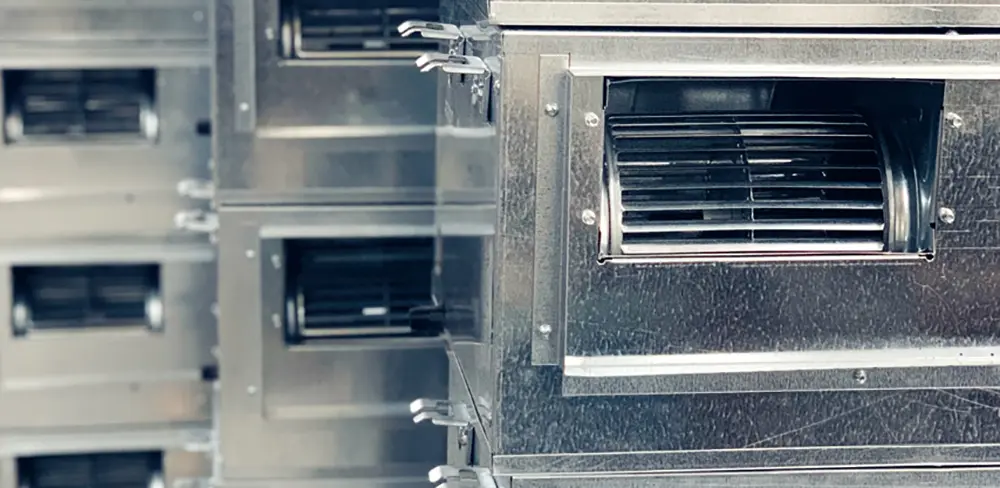

ابعاد فن کویل سقفی توکار کانالی Medium استاتیک
فن کویل‌های سقفی توکار کانالی با جریان هوا (CFM) مختلف، یکی از مهم‌ترین گزینه‌ها در سیستم‌های تهویه مطبوع هستند. این نوع فن کویل‌ها به دلیل امکان اتصال به کانال‌های تهویه هوا، قابلیت توزیع یکنواخت دما در فضای داخلی ساختمان‌ها را فراهم می‌کنند. همچنین، این دستگاه‌ها برای فضاهای بزرگ یا ساختمان‌های چند طبقه که نیاز به تهویه مطبوع گسترده دارند، بسیار مناسب هستند. در ادامه به بررسی ابعاد فن کویل‌های سقفی توکار کانالی مدل Medium استاتیک با جریان هوای مختلف خواهیم پرداخت.
ابعاد و ویژگی‌های هر مدل
1. مدل 600 CFM
– طول: 100 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
این مدل برای فضاهایی با نیاز تهویه مطبوع کم و جریان هوای محدود مناسب است. ابعاد آن به گونه‌ای طراحی شده که فضای کمی را اشغال می‌کند و می‌تواند در مکان‌هایی که محدودیت فضا وجود دارد، نصب شود. این مدل معمولاً در اتاق‌های کوچک، واحدهای مسکونی یا دفاتر کوچک به کار می‌رود.
2. مدل 800 CFM
– طول: 100 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
این مدل در مقایسه با مدل قبلی توانایی جریان هوای بیشتری دارد و برای فضاهای بزرگتر یا محیط‌هایی که نیاز به تهویه مطبوع متوسط دارند، مناسب است. ابعاد مشابه مدل 600 CFM باعث می‌شود که در پروژه‌هایی که نیاز به سیستم تهویه با ظرفیت بالاتر دارند، قابل استفاده باشد.
3. مدل 1000 CFM
– طول: 105 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
با افزایش جریان هوای این مدل، ابعاد طولی کمی بزرگتر از مدل‌های قبلی شده است. این تغییر به دلیل نیاز به فضا برای سیستم‌های داخلی بزرگتر است که می‌تواند برای محیط‌های تجاری متوسط یا اتاق‌های بزرگتر مانند سالن‌های کنفرانس یا فضاهای اداری مناسب باشد.
4. مدل 1200 CFM
– طول: 110 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
این مدل دارای ظرفیت بیشتری برای تأمین تهویه در فضاهای بزرگتر است. ابعاد طولی و عرضی مشابه مدل‌های قبلی است، اما طول کمی بیشتر شده که نشان از توانایی بالاتر در تأمین جریان هوای بیشتر دارد. این مدل می‌تواند در سالن‌های پذیرایی یا دفاتر با فضای بزرگتر به کار رود.
5. مدل 1400 CFM
– طول: 120 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
با افزایش ظرفیت جریان هوا، ابعاد طولی این مدل به 120 سانتی‌متر افزایش یافته است. این مدل به دلیل توان بالاتر در تأمین تهویه مطبوع، مناسب فضاهای بزرگتر مانند اتاق‌های جلسات بزرگ، سالن‌های همایش و فضای اداری وسیع‌تر است.
6. مدل 1600 CFM
– طول: 130 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
این مدل برای فضاهای بسیار بزرگتر طراحی شده و طول بیشتری نسبت به مدل‌های قبلی دارد. با توجه به ظرفیت جریان هوای 1600 CFM، این مدل معمولاً در مراکز تجاری بزرگ، هتل‌ها، یا سالن‌های کنفرانس بزرگ استفاده می‌شود.
7. مدل 1800 CFM
– طول: 135 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
این مدل کمی بزرگتر از مدل 1600 CFM است و به دلیل جریان هوای بالا، برای فضاهای بزرگ و یا ساختمان‌هایی با نیاز تهویه بالاتر مانند سالن‌های ورزشی، بیمارستان‌ها و فضاهای مشابه کاربرد دارد.
8. مدل 2000 CFM
– طول: 140 سانتی‌متر
– عرض: 50 سانتی‌متر
– ارتفاع: 30 سانتی‌متر
این مدل دارای بزرگ‌ترین ظرفیت جریان هوا و طول بیشتر از مدل‌های دیگر است. با توجه به توان بالای تأمین هوا، این مدل معمولاً برای فضاهای بسیار بزرگ، مانند مراکز خرید، سالن‌های نمایشگاهی، و ساختمان‌های تجاری چند طبقه مناسب است.
ابعاد فن کویل سقفی توکار کانالی High استاتیک
در ادامه به بررسی ابعاد فن کویل‌های سقفی توکار کانالی مدل High استاتیک خواهیم پرداخت.
ابعاد و ویژگی‌های هر مدل
1. مدل 750 CFM
– طول: 73 سانتی‌متر
– عرض: 70 سانتی‌متر
– ارتفاع: 45 سانتی‌متر
فن کویل سقفی کانالی High استاتیک مدل 750 CFM یکی از انواع سیستم‌های تهویه مطبوع است که به‌طور خاص برای تهویه و کنترل دما در فضاهای مختلف طراحی شده است. این نوع فن کویل‌ها معمولاً در محیط‌های بزرگ مانند سالن‌ها، دفاتر و فضاهای تجاری نصب می‌شوند. در ادامه، به توضیح ویژگی‌ها و مشخصات این مدل پرداخته می‌شود: مدل 750 CFM به این معناست که این دستگاه قادر است 750 فوت مکعب هوا را در هر دقیقه جابجا کند. این مقدار جریان هوا مناسب برای فضاهایی با ابعاد متوسط یا بزرگ است.
2. مدل 1000 CFM
– طول: 83 سانتی‌متر
– عرض: 70 سانتی‌متر
– ارتفاع: 45 سانتی‌متر
مدل 1000 CFM به این معناست که این دستگاه قادر است 1000 فوت مکعب هوا را در هر دقیقه جابجا کند. این مقدار جریان هوا مناسب برای فضاهایی با ابعاد متوسط یا بزرگ است.
2. مدل 1500 CFM
– طول: 108 سانتی‌متر
– عرض: 70 سانتی‌متر
– ارتفاع: 45 سانتی‌متر
مدل 1500 CFM به این معناست که این دستگاه قادر است 1500 فوت مکعب هوا را در هر دقیقه جابجا کند. این مقدار جریان هوا مناسب برای فضاهایی با ابعاد بزرگ است.
2. مدل 2000 CFM
– طول: 133 سانتی‌متر
– عرض: 70 سانتی‌متر
– ارتفاع: 45 سانتی‌متر
مدل 2000 CFM به این معناست که این دستگاه قادر است 2000 فوت مکعب هوا را در هر دقیقه جابجا کند. این مقدار جریان هوا مناسب برای فضاهایی با ابعاد بزرگ است.
