آشنایی با دریچه بازدید فن کویل سقفی و انواع آن

قبل از اینکه در رابطه با دریچه بازدید فن کویل صحبت نماییم، ابتدا باید توضیح دهیم فن کویل چیست و انواع آن کدامند؟ وقتی صحبت از سیستم‌های سرمایشی و گرمایشی می‌شود، نمی‌توان نامی از فن کویل نبرد. این سیستم یکی از کاربردی‌ترین اعضای سیستم HVAC یا همان تهویه مطبوع است که بسیار در ساختمان‌های مسکونی، اداری و تجاری مورد استفاده قرار می‌گیرد. کاربرد اصلی این دستگاه گرم و یا سرد کردن محیط اطراف است. البته باید در نظر داشته باشید که فن کویل نمی‌تواند به خودی خود گرما و یا سرما را تولید نماید و برای انجام این کار باید آب گرم و یا سرد را از طرق دیگری برایش تامین کرد. برای نمونه جریان ورودی آب می‌تواند از طرقی مانند موتورخانه، چیلر و یا پکیج خانگی تامین شود و جریان آب سرد از طریق دستگاهی به نام چیلر یا مینی چیلر.

فن کویل یا فن کوئل (به انگلیسی Fan coil units (FCU)) یک مبدل حرارتی است که برای تامین سرما و یا گرما مورد استفاده قرار می‌گیرد. این دستگاه از دو قطعه اصلی تشکیل شده است: کویل و فن. همچنین فیلتر هوا (Air Filter)، سینی تخلیه (Drain Tray) و سیستم کنترلی نیز از دیگر اجزای تشکیل دهنده آن است. به دلیل سادگی، انعطاف‌پذیری و نگهداری آسان، نصب واحدهای فن کویل نسبت به سایر سیستم‌ها، مقرون به صرفه‌تر است و به همین دلیل بسیار پرطرفدار شده است.

فن کویل‌ها معمولاً به یک سیستم کانال کشی (در نوع کانالی) و ترموستات متصل می‌شوند تا دمای یک یا چند فضا را تنظیم کنند. ترموستات سرعت فن و/یا جریان آب یا مبرد به مبدل حرارتی را با استفاده از یک شیر کنترل، کنترل می‌کند.

فن کویل برای آن که انرژی تولید شده توسط مولد انرژی را در محیط اطراف منتشر کند، معمولاً از دو لوله (گرم یا سرد) و چهار لوله (هر دو واحد گرمایش و خنک کننده به صورت همزمان) بهره می‌گیرد.

فن کویل‌ها از دیدگاه ساختاری به شش دسته زیر تقسیم می‌شوند:

1. سقفی توکار
2. سقفی روکار
3. دیواری
4. زمینی
5. کاستی
6. کانالی

بهترین نوع فن کویل برای مکان‌هایی که کانال کشی انجام شده و یا سقف بلندی دارند، فن کویل سقفی کانالی است که مخصوص این شرایط ساخته شده است. این نوع فن کویل که قدرت آن در حدود ۵۰ پاسکال است، توان پرتاب باد زیادی دارد و به همین دلیل این باد قابلیت عبور از کانال‌ها را دارد. هر چند که میزان طول و خم‌های کانال از میزان پرتاب باد کم می‌کنند اما درنهایت توانی که در خروجی تحویل خواهید گرفت به مانند فن کویل سقفی توکار خواهد بود که قدرت آن در حدود ۲۰ پاسکال است. البته توجه داشته باشید که فن کویل سقفی کانالی ۱۰۰ پاسکال نیز در سبد محصولات تهویه آسمان قرار گرفته که قدرت آن فوق‌العاده بالا است. مفهوم ۱۰۰ پاسکال به این مفهوم است که اگر تا صد پاسکال مقاومت در برابر جریان باد تولیدی توسط فن کویل ایجاد شود، باز باد وجود دارد. این محصول برای مکان‌هایی مناسب است که طول کانال‌ها، تعداد زانویی‌های مسیر و تعداد دریچه‌های خروجی باد زیاد بوده و عملاً اصطکاک و افت فشار بالایی وجود دارد که در این حالت حتی فن کویل کانالی ۵۰ پاسکال نیز نمی‌تواند بادی با اثر لازم ایجاد نماید.

قیمت انواع فن کویل، تابعی از ظرفیت این دستگاه می‌باشد. برای مثال قیمت فن کویل سقفی ۳۰۰ یا قیمت فن کویل سقفی ۶۰۰ یا قیمت فن کویل سقفی 800 بر اساس ظرفیت‌ها آن‌ها تعیین می‌شود. در رابطه با قیمت فن کویل کانالی نیز همین قاعده وجود دارد. فن کویل کانالی 1000، فن کویل کانالی 1200، فن کویل کانالی 1600 و فن کویل کانالی 2000 از جمله فن کویل‌های کانالی پرطرفدار هستند که قیمت آن‌ها بر اساس ظرفیت تعیین می‌شود.

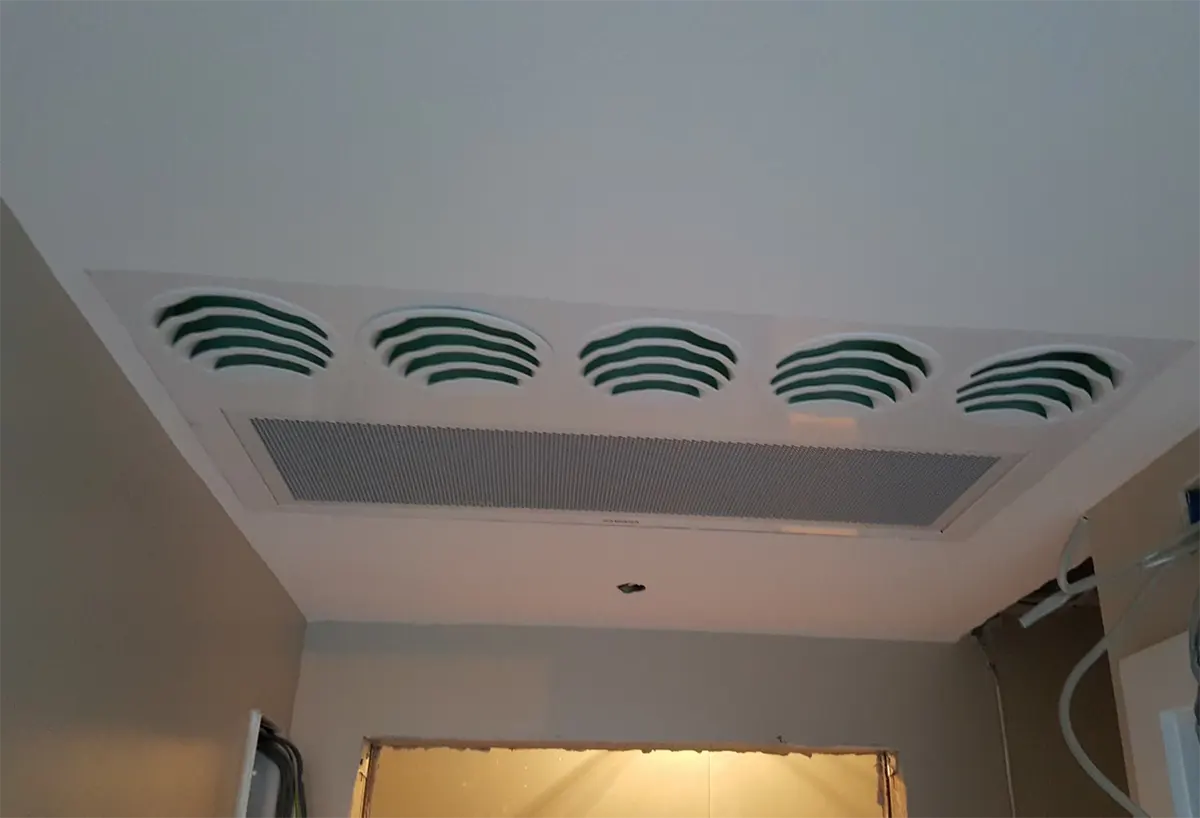

دریچه بازدید زیر فن کویل: راهی برای دسترسی آسان

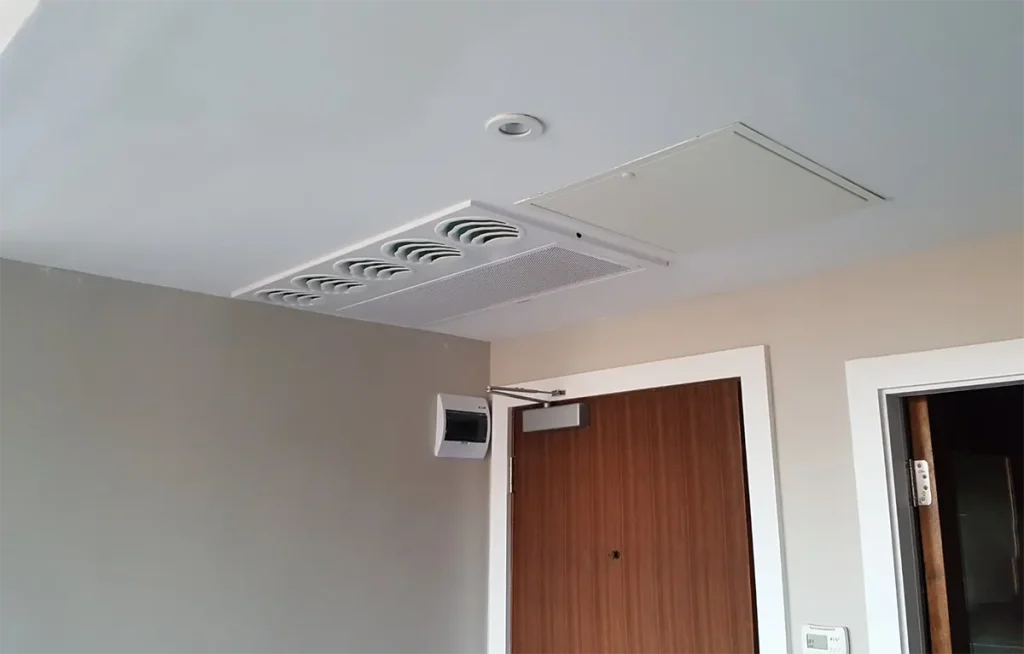

دریچه بازدید زیر فن کویل، دریچه‌ای است که برای تسهیل دسترسی و بازدید از فن کویل‌ها در صورت نیاز، طراحی و ساخته شده است. فن کویل‌ها به عنوان کوچک‌ترین اجزای سیستم تهویه هوا، در ابعاد و اندازه‌های مختلف تولید می‌شوند و شما می‌توانید دریچه زیر فن کویل مورد نظر خود را با ابعاد دلخواه سفارش دهید.

کاربردهای دریچه بازدید فن کویل

کاربرد اصلی دریچه بازدید فن کویل، تسهیل دسترسی به این دستگاه‌ها است. پس از نصب هواساز در هر ساختمانی، لازم است به طور دوره‌ای به بخش‌های مختلف آن، از جمله فن کویل‌ها، سرکشی و از عملکرد صحیح آن‌ها اطمینان حاصل شود. در اینجا است که اهمیت وجود دریچه‌های زیر فن کویل آشکار می‌شود.

انتخاب دریچه بازدید مناسب

انتخاب دریچه بازدید مناسب، از نظر ابعاد، متناسب با اندازه فن کویل‌ها (داکت‌ها یا فن کویل‌ها) بسیار مهم است. در غیر این صورت، ممکن است استفاده از دریچه‌ها دشوار شده و دسترسی مناسب برای تعمیر، تعویض یا سایر کارهای مربوط به فن کویل‌ها فراهم نشود. به طور کلی، ابعاد دریچه بازدید فن کویل با اندازه دستگاه‌های مکنده یا دمنده هوا (سیستم‌های هوای رفت یا برگشت) مرتبط است.

مزایای استفاده از دریچه بازدید فن کویل

استفاده از دریچه بازدید فن کویل مزایای متعددی دارد، از جمله:

• دسترسی آسان: دریچه بازدید، دسترسی به فن کویل را برای تعمیر، تعویض، تمیز کردن و سایر اقدامات نگهداری آسان‌تر می‌کند.
• صرفه‌جویی در زمان: با وجود دریچه بازدید، دیگر نیازی به برچیدن کامل یونیت فن کویل برای دسترسی به آن نیست، که در زمان و هزینه صرفه‌جویی می‌کند.
• جلوگیری از آسیب: استفاده از دریچه بازدید از آسیب دیدن فن کویل در حین تعمیرات یا سایر اقدامات جلوگیری می‌کند.
• بهبود زیبایی: دریچه بازدید می‌تواند ظاهر فن کویل را بهبود بخشد و آن را با دکوراسیون محیط هماهنگ کند.

انواع دریچه بازدید فن کویل

دریچه‌های بازدید فن کویل در انواع مختلفی تولید می‌شوند، از جمله:

• دریچه‌های بازدید فلزی: این نوع دریچه‌ها از جنس فلزاتی مانند آلومینیوم یا فولاد ساخته می‌شوند و برای استفاده در مکان‌های صنعتی و تجاری مناسب هستند.
• دریچه‌های بازدید پلاستیکی: این نوع دریچه‌ها از جنس پلاستیک‌های مقاوم ساخته می‌شوند و برای استفاده در مکان‌های مسکونی و اداری مناسب هستند.
• دریچه‌های بازدید بازرسی: این نوع دریچه‌ها به گونه‌ای طراحی شده‌اند که امکان مشاهده داخل فن کویل بدون نیاز به باز کردن دریچه را فراهم می‌کنند.

از منظری دیگر دریچه‌های بازدید زیر فن کویل در دو نوع اصلی تولید می‌شوند:

1. دریچه‌های بازدید ساده: این نوع دریچه‌ها فاقد منفذ هستند و برای مواقعی که هوای بازگشت دستگاه توسط کانال هوا تامین می‌شود، مورد استفاده قرار می‌گیرند.
2. دریچه‌های بازدید با منفذ: این نوع دریچه‌ها دارای شیارهایی هستند که به عنوان منافذ عبور هوا عمل می‌کنند و برای مواقعی که هوای بازگشت دستگاه توسط کانال هوا تامین نمی‌شود، مورد استفاده قرار می‌گیرند.

دریچه بازدید زیر فن کویل، جزئی کلیدی در سیستم تهویه مطبوع است که با کاربردهای گسترده، نقش مهمی در دسترسی و تعمیر و نگهداری فن کویل‌ها ایفا می‌کند. تنوع این دریچه‌ها، انتخاب را متناسب با نیاز و شرایط هر محیط امکان‌پذیر می‌کند.

پرکاربردترین انواع دریچه:

• دریچه با شیار 18 سانتی: برای عبور حجم زیاد هوا در مکان‌هایی مانند بیمارستان‌ها و رستوران‌ها مناسب است.
• دریچه خطی: با تنوع بالا و نصب آسان، در سقف و دیوار قابل استفاده است و مکش بالایی دارد.
• دریچه طرح سقفی: با ظاهری زیبا، برای نصب در سقف کاذب مناسب است.
• دریچه پانچ اتاق عملی: با فیلتر هپا، برای اتاق‌های عمل و محیط‌های حساس به بهداشت کاربرد دارد.
• دریچه مشبک: برای مصارف مسکونی و اداری مناسب است و از افت فشار جلوگیری می‌کند.
• دریچه فضای باز: برای نصب در محیط‌های خارجی مانند حیاط و بالکن مناسب است.
• دریچه تاسیسات: برای دسترسی به لوله‌ها و تاسیسات در سقف کاذب کاربرد دارد.

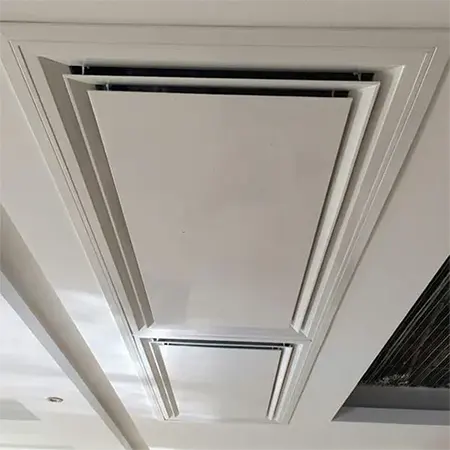

دریچه بازدید زیر فن کویل: ساختار، جنس و بخش‌ها

همان‌طور که گفتیم دریچه بازدید زیر فن کویل دریچه‌ای است که برای تسهیل دسترسی و بازدید از فن کویل‌ها در صورت نیاز، طراحی و ساخته شده است. این دریچه‌ها از دو بخش اصلی تشکیل شده‌اند:

قاب: قاب دریچه بازدید از جنس فلز (معمولاً آلومینیوم) یا پلاستیک ساخته می‌شود و وظیفه نگه داشتن فریم و سایر اجزای دریچه را بر عهده دارد.

فریم: فریم دریچه بازدید از جنس فلز (معمولاً آلومینیوم) یا پلاستیک ساخته می‌شود و محل قرارگیری دریچه و سایر اجزای آن است.

جنس دریچه بازدید

دریچه‌های بازدید زیر فن کویل در جنس‌های مختلفی تولید می‌شوند، از جمله:

آلومینیوم: این نوع دریچه‌ها به دلیل مقاومت بالا، وزن کم و قیمت مناسب، پرکاربردترین نوع دریچه‌های بازدید هستند.
چوب ام دی اف: این نوع دریچه‌ها به دلیل ظاهر زیبا و شیک، در مکان‌های لوکس و مسکونی مورد استفاده قرار می‌گیرند.
پلاستیک ABS: این نوع دریچه‌ها به دلیل مقاومت بالا در برابر رطوبت، در مکان‌هایی با رطوبت بالا مانند حمام و دستشویی مورد استفاده قرار می‌گیرند.

قیمت دریچه بازدید زیر فن کویل: راهنمای انتخاب مقرون به صرفه

قیمت دریچه بازدید زیر فن کویل به عوامل مختلفی بستگی دارد که در نظر گرفتن آن‌ها به شما در انتخابی مقرون به صرفه و متناسب با نیازتان کمک می‌کند.

عوامل موثر بر قیمت:

• جنس:
  • چوب ام دی اف: گران‌ترین نوع، مناسب برای محیط‌های لوکس
  • آلومینیوم: پرکاربردترین و متنوع‌ترین نوع با قیمت مناسب
  • پلاستیک: ارزان‌ترین نوع
• رنگ:
  • با رنگ: قیمت بیشتر
  • بدون رنگ: قیمت کمتر
• ابعاد:
  • بزرگتر: قیمت بیشتر
  • کوچکتر: قیمت کمتر
• مدل:
  • گریل معمولی: ارزان‌ترین نوع
  • خطی: قیمت متوسط
  • مشتبک: قیمت متوسط
  • سقفی: گران‌ترین نوع (نیاز به طراحی حرفه‌ای)
• درب:
  • لولایی با قفل زیمنسی: قیمت بیشتر
  • وزنه‌ای: قیمت کمتر

جمع‌بندی

دریچه فن کویل یکی از قطعات اصلی تشکیل دهنده سیستم تهویه هوای مطبوع است که شما می‌توانید با توجه به محل نصب این تجهیزات، یکی از مناسب‌ترین و ایده آل‌ترین آن را تهیه و آن را مورد استفاده قرار دهید. دریچه بازدید فن کویل جهت دسترسی به تاسیساتی مانند فلکه‌های آب، فیوزهای توکار برق، دستگاه‌هایی مانند کانال‌ها، کویل‌های نصب شده بر روی سقف و مواردی از این قبیل مورد استفاده قرار می‌گیرد. دریچه بازدید زیر فن کویل برای دسترسی آسان به دستگاه‌هایی مانند کانال‌ها و فن کویل‌هایی که اغلب بر روی سقف نصب می‌شوند، استفاده می‌شود.

هر یک از انواع دریچه های فن کویل، دارای یک سری از مهمترین و اصلی‌ترین ویژگی‌ها و مشخصات می‌باشد که خریداران می‌توانند با نظر گرفتن نوع سیستم تهویه هوای خود و محلی که قصد نصب این محصولات را دارند، بهترین و ایده آل‌ترین انواع دریچه‌ها را تهیه و خریداری کنند.
