نگهداری و مراقبت از سیستم‌های تبریدی نظیر چیلرها از اهمیت فراوانی برخوردار است، چرا که این سیستم‌ها به عنوان بخشی از تأسیسات سرمایشی در بسیاری از صنایع و منازل استفاده می‌شوند. مراقبت صحیح از این سیستم‌ها می‌تواند به‌طور چشمگیری عمر مفید آنها را افزایش دهد و عملکرد بهینه را تضمین کند. در سیستم‌های تبریدی، ورود هرگونه آلودگی یا رطوبت به مدار می‌تواند آسیب‌های جدی به دستگاه وارد کند و کارایی آن را کاهش دهد. این آسیب‌ها ممکن است ناشی از عدم رعایت اصول نگهداری، استفاده از اجزای نامرغوب، یا اختلال در فرآیندهای ساخت و نصب باشند. در طراحی این سیستم‌ها، به‌ویژه در کمپرسورها و بخش‌های مرتبط، تلاش شده است که تمامی این خطرات به حداقل برسد، اما یکی از اصلی‌ترین راهکارها برای محافظت از این دستگاه‌ها، استفاده از فیلتر درایر در خطوط مختلف سیستم تبریدی است.
فیلتر درایر، که به‌ویژه در خطوط مایع و گاز تعبیه می‌شود، وظیفه حذف ذرات ریز آلاینده و رطوبت از مدار را بر عهده دارد. این قطعه به‌طور مؤثری از ورود هرگونه ماده خارجی که می‌تواند به کمپرسور یا دیگر اجزای سیستم آسیب برساند، جلوگیری می‌کند. به‌ویژه در چیلرها و سیستم‌های تبریدی دیگر که فشار و دمای بالایی را تجربه می‌کنند، وجود فیلتر درایر می‌تواند به عنوان یک عامل حفاظتی بسیار حیاتی عمل کند و باعث شود که عملکرد سیستم به‌طور یکنواخت و بدون مشکل ادامه یابد. این فیلترها همچنین می‌توانند از ایجاد یخ زدگی در مسیرهای مایع جلوگیری کنند، که در نتیجه آن، از افت عملکرد و آسیب‌های جدی به دستگاه جلوگیری می‌شود. به‌طور کلی، نقش فیلتر درایر در نگهداری و سالم نگه‌داشتن سیستم‌های تبریدی به هیچ‌وجه قابل چشم‌پوشی نیست و استفاده از آن به عنوان یک راهکار پیشگیرانه می‌تواند عمر دستگاه‌ها را به‌طور چشمگیری افزایش دهد.
فهرست مطالب

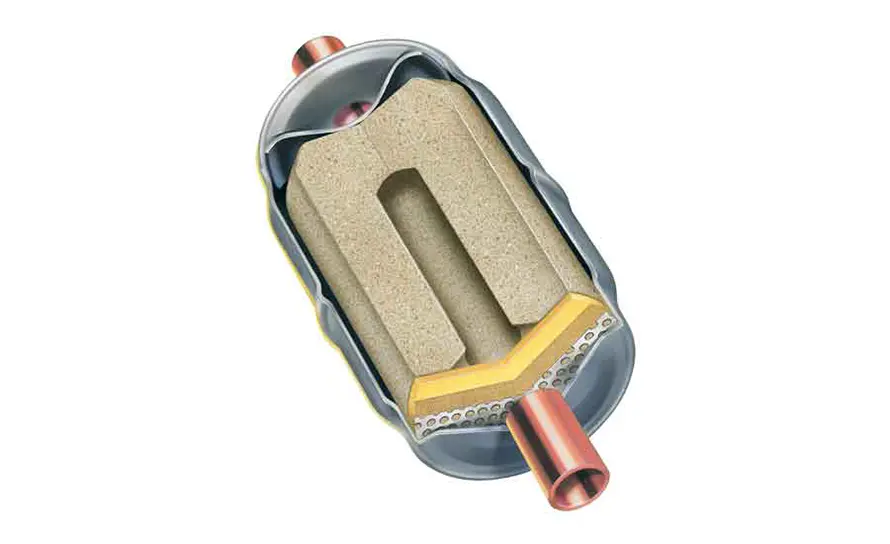

فیلتر درایر، عضوی از خط مایع چیلرهای تراکمی
در بالا اشاره کردیم که فیلتر درایر (filter drier) عضوی از خط مایع در سیکل تبرید چیلرهایی مانند چیلر هوا خنک است. خط مایع در سیستم‌های تبریدی، مانند چیلرها، به مجموعه‌ای از لوله‌ها و اجزای مرتبط گفته می‌شود که مسیر انتقال ماده مبرد از خروجی کندانسور تا ورودی شیر انبساط را فراهم می‌آورد. این خط، که در عکس زیر با رنگ نارنجی مشخص شده است، نقش بسیار مهمی در عملکرد بهینه سیستم تبرید ایفا می‌کند. برای درک بهتر اهمیت این خط، باید بدانیم که ماده مبرد باید در این بخش از سیستم به‌طور کامل به صورت مایع باشد و از هرگونه گاز یا بخار مبرد در این مسیر جلوگیری شود.
در واقع، وظیفه اصلی کندانسور در سیستم‌های تبریدی، تبدیل بخار داغ و فشار بالای مبرد به مایع است. این فرایند در کندانسور به‌واسطه انتقال حرارت از مبرد به محیط اطراف انجام می‌شود و در نهایت مبرد به حالتی مایع و فشرده تبدیل می‌شود. پس از این مرحله، مبرد مایع باید از طریق خط مایع به سمت شیر انبساط حرکت کند. اهمیت این موضوع در این است که اگر حتی مقدار کمی از گاز در این خط وجود داشته باشد، می‌تواند عملکرد سیستم را مختل کرده و به اجزای دیگر، مانند کمپرسور و شیر انبساط، آسیب وارد کند.
فیلتر درایر در سیستم چیلرهای هوا خنک نقش حیاتی در حفظ عملکرد بهینه دستگاه دارد و از آسیب به اجزای مختلف سیستم جلوگیری می‌کند. این فیلتر، رطوبت و ذرات معلق در مبرد را جذب کرده و مانع از ایجاد خوردگی یا انسداد در کمپرسور و دیگر قطعات حساس می‌شود. در نتیجه، کیفیت و طول عمر چیلر صنعتی افزایش می‌یابد و هزینه‌های تعمیراتی کاهش پیدا می‌کند. در زمان خرید چیلر باید دقت کنید که دارای فیلتر درایر باشد در غیراینصورت باید از فروشنده بخواهید که از آن در سیکل تبرید استفاده کند.
چرا نباید گاز در خط مایع وجود داشته باشد؟
وجود گاز در خط مایع باعث اختلال در فرآیندهای تبرید و کاهش راندمان سیستم می‌شود. در حالت ایده‌آل، ماده مبرد باید به‌طور کامل مایع باشد تا در هنگام ورود به شیر انبساط بتواند به‌طور موثر از فشار بالای ورودی خود عبور کرده و وارد مدار تبرید شود. در صورتی که گاز در خط مایع وجود داشته باشد، این وضعیت می‌تواند منجر به آسیب دیدن شیر انبساط شود چرا که این قطعه برای عبور مایع طراحی شده و در صورت وجود گاز، احتمال مسدود شدن و عدم عملکرد صحیح وجود دارد.
خط مایع نه تنها با کندانسور و شیر انبساط در ارتباط است، بلکه عملکرد صحیح آن می‌تواند بر کارکرد سایر اجزای سیستم تأثیرگذار باشد. به‌طور مثال، کمپرسور به‌عنوان قلب سیستم تبرید، وظیفه فشرده‌سازی بخار مبرد را بر عهده دارد و به‌طور مستقیم به فرآیند تبدیل مایع به گاز وابسته است. اگر مبرد به‌طور صحیح در خط مایع منتقل نشود، کمپرسور با مبردی که به‌درستی فشرده‌سازی نشده است، مواجه خواهد شد که این می‌تواند منجر به آسیب به این قطعه شود.
فیلتر درایر در خط گاز چیلرهای تراکمی
فیلتر درایر (filter drier) خط گاز یا مکش یکی از اجزای حیاتی در سیستم‌های تبریدی، به‌ویژه چیلرها، است که وظیفه‌ای کلیدی در حفظ سلامت کمپرسور و عملکرد بهینه سیستم تبرید ایفا می‌کند. این فیلتر در مسیر خط گاز یا مکش، که بین اواپراتور و کمپرسور قرار دارد، نصب می‌شود و نقش اصلی آن جلوگیری از ورود ناخالصی‌ها و رطوبت به کمپرسور است. برای درک بهتر اهمیت این قطعه، ابتدا باید به بررسی ساختار و عملکرد سیستم تبریدی پرداخته و سپس به بررسی نقش و اهمیت فیلتر درایر در این سیستم‌ها بپردازیم.
در یک سیستم تبرید، ماده مبرد پس از جذب گرما از محیط در اواپراتور، به‌صورت گاز با فشار پایین و دمای بالا وارد خط مکش کمپرسور می‌شود. کمپرسور وظیفه فشرده‌سازی این گاز را به عهده دارد، به‌گونه‌ای که گاز فشرده شده به دمای بالا و فشار بالاتر تبدیل می‌شود و به کندانسور ارسال می‌شود. در این فرآیند، ماده مبرد باید در حالتی کاملاً گازی و بدون هرگونه ناخالصی یا رطوبت باشد تا کمپرسور بتواند به‌طور مؤثر و بدون هیچ‌گونه اختلالی آن را فشرده کند.
فیلتر درایر خط مکش در واقع از ورود ذرات معلق، آلودگی‌ها، و رطوبت به کمپرسور جلوگیری می‌کند. کمپرسور یکی از گران‌ترین و حساس‌ترین بخش‌های یک سیستم تبرید است و هرگونه آلودگی یا رطوبت می‌تواند آسیب‌های جدی به آن وارد کند. رطوبت به‌ویژه می‌تواند به‌عنوان یک عامل مضر برای عملکرد کمپرسور عمل کند. در صورتی که رطوبت وارد سیستم تبرید شود، می‌تواند باعث ایجاد یخ در مسیرهای مختلف، از جمله در کمپرسور، شود که در نتیجه آن، فشار داخلی سیستم به‌طور ناگهانی تغییر کرده و باعث آسیب به اجزای مختلف سیستم خواهد شد.
یکی از خطرات جدی که می‌تواند به کمپرسور آسیب وارد کند، ورود ذرات ریز آلوده به مبرد است. این ذرات می‌توانند از طریق قطعات مختلف سیستم یا حتی در اثر سایش اجزای مختلف وارد مدار تبرید شوند. فیلتر درایر در خط مکش، با استفاده از مواد فیلترکننده خاص، این ذرات را جذب می‌کند و از ورود آنها به کمپرسور جلوگیری می‌کند. این عمل باعث افزایش طول عمر کمپرسور و کاهش هزینه‌های نگهداری و تعمیرات سیستم تبرید می‌شود.
رطوبت یکی از اصلی‌ترین عواملی است که می‌تواند به سیستم تبرید آسیب وارد کند. وجود آب در سیستم تبرید می‌تواند منجر به ایجاد یخ در مسیرهای تبرید، به‌ویژه در شیر انبساط یا کمپرسور، شود. همچنین رطوبت می‌تواند با ماده مبرد واکنش داده و تشکیل اسیدهای مخرب کند که این اسیدها می‌توانند به قطعات داخلی کمپرسور آسیب برسانند. فیلتر درایر در این خط، با جذب رطوبت از گاز مبرد قبل از رسیدن به کمپرسور، از این مشکلات جلوگیری می‌کند.
کمپرسور به‌عنوان قلب سیستم تبرید، فشار زیادی را تحمل می‌کند و نیاز به مراقبت ویژه دارد. ورود هرگونه ذره یا رطوبت به داخل کمپرسور می‌تواند باعث خرابی این دستگاه حساس شود. فیلتر درایر خط مکش با جذب آلاینده‌ها و رطوبت، از این دستگاه گران‌قیمت محافظت کرده و عملکرد بهینه آن را تضمین می‌کند. این عمل نه‌تنها از خرابی‌های پرهزینه جلوگیری می‌کند، بلکه به افزایش عمر مفید کمپرسور و کاهش هزینه‌های نگهداری سیستم تبرید نیز کمک می‌کند.
انواع فیلتر درایر و ویژگی‌های آنها:

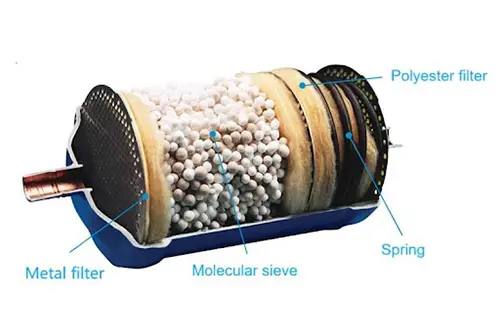

فیلتر درایرهای مختلفی برای استفاده در سیستم‌های تبرید وجود دارند که هرکدام ویژگی‌ها و قابلیت‌های خاص خود را دارند. این فیلترها معمولاً از موادی همچون سیلیکات کلسیم، آلومینا، و مواد جذب‌کننده خاص ساخته می‌شوند که توانایی جذب رطوبت و ذرات معلق را دارند. انتخاب فیلتر درایر مناسب بستگی به نوع ماده مبرد، ظرفیت سیستم، و شرایط کاری سیستم تبرید دارد.
1. فیلتر درایرهای جذب‌کننده رطوبت: این نوع فیلترها به‌طور خاص برای جذب رطوبت از مبرد طراحی شده‌اند و در سیستم‌هایی که نیاز به محافظت در برابر رطوبت دارند، بسیار کارآمد هستند. این فیلترها به‌طور معمول در سیستم‌های تبریدی استفاده می‌شوند که به دقت در مدیریت رطوبت نیاز دارند.
2. فیلتر درایرهای جذب‌کننده ذرات: این نوع فیلترها بیشتر برای جذب ذرات معلق از مبرد طراحی شده‌اند و در سیستم‌هایی که در آنها احتمال ورود آلاینده‌ها وجود دارد، استفاده می‌شوند. این فیلترها به‌ویژه برای سیستم‌هایی که در محیط‌های صنعتی نصب می‌شوند، مناسب هستند.

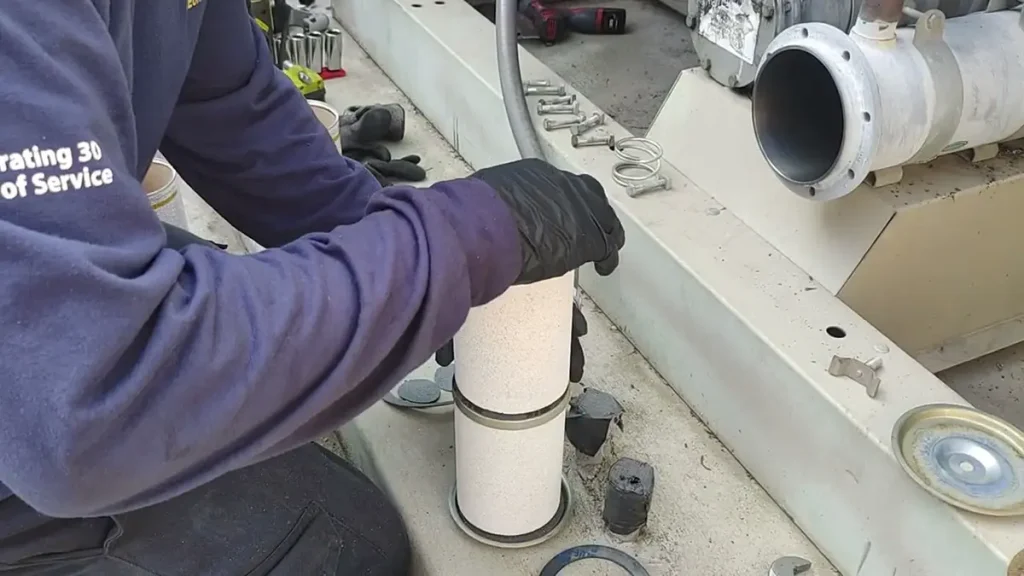

پوسته کر فیلتر درایر
پوسته کر فیلتر درایر یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع مانند چیلر است که به منظور محافظت از فیلتر درایر و همچنین بهینه‌سازی عملکرد سیستم مورد استفاده قرار می‌گیرد. این پوسته به گونه‌ای طراحی شده است که به‌عنوان یک محفظه محافظ، فیلتر کر درایر را در برابر آسیب‌های فیزیکی، فشارهای داخلی سیستم و همچنین شرایط محیطی محافظت کند. عملکرد اصلی پوسته کر فیلتر درایر به گونه‌ای است که نه تنها از فیلتر درایر در برابر ضربات و آسیب‌های احتمالی محافظت می‌کند، بلکه در شرایط مختلف کاری، کمک می‌کند تا عملکرد فیلتر کر درایر بهینه باقی بماند.
پوسته کر فیلتر درایر معمولاً از جنس فلز مقاوم ساخته می‌شود تا بتواند در برابر فشار بالا و شرایط مختلف کاری سیستم‌های تهویه مطبوع دوام بیاورد. این پوسته‌ها به گونه‌ای طراحی شده‌اند که در مسیر جریان مبرد (خط مایع) نصب شوند. معمولاً نصب این پوسته‌ها پیش از سایت گلس و بعد از رسیور انجام می‌شود. سایت گلس، که به‌عنوان یک ابزار برای نظارت بر جریان مبرد و تشخیص وضعیت سیستم به کار می‌رود، معمولاً در سیستم‌های تهویه مطبوع و کولرهای گازی قرار دارد. بنابراین، نصب پوسته کر فیلتر درایر در نزدیکی این بخش‌ها به این معنی است که فیلتر درایر می‌تواند به‌خوبی از آلاینده‌ها و رطوبت موجود در سیستم محافظت کند و عملکرد کلی سیستم را بهبود بخشد.
فیلتر کر درایر به‌طور خاص برای جذب رطوبت و ذرات آلاینده‌ای که ممکن است وارد سیستم‌های تهویه مطبوع یا کولرهای گازی شوند، طراحی شده است. وجود رطوبت و آلودگی در سیستم‌های مبرد می‌تواند باعث ایجاد مشکلات جدی مانند یخ‌زدگی لوله‌ها، کاهش کارایی کمپرسور و حتی آسیب به اجزای مختلف سیستم شود. فیلتر کر درایر با جذب این رطوبت و ذرات خارجی، کمک می‌کند تا سیستم به‌طور مؤثر و بدون هیچ‌گونه مشکل عملکردی ادامه دهد. این فیلترها در برندهای مختلفی موجود هستند که از جمله معتبرترین و شناخته‌شده‌ترین برندها در این زمینه می‌توان به فیلتر کر درایر دانفوس و فیلتر کر درایر کستل اشاره کرد.
فیلتر کر درایر دانفوس و فیلتر کر درایر کستل از جمله برندهای برجسته و معتبر در صنعت سیستم‌های تهویه مطبوع هستند که محصولات با کیفیت بالا و کارایی عالی تولید می‌کنند. برند دانفوس یکی از پیشگامان در زمینه تولید تجهیزات سرمایشی و تهویه مطبوع است و فیلترهای کر درایر آن نیز به دلیل کیفیت و عملکرد عالی شناخته شده‌اند. از سوی دیگر، برند کستل نیز به‌عنوان یکی از تولیدکنندگان معتبر در این زمینه، فیلترهایی با کارایی بالا و طول عمر زیاد ارائه می‌دهد که در بسیاری از سیستم‌های تهویه مطبوع و کولرهای گازی استفاده می‌شود.
خرابی یا عملکرد نامناسب فیلتر درایر
برای تشخیص خرابی یا عملکرد نامناسب فیلتر درایر، روش‌های مختلفی وجود دارد که می‌توانند به طور مؤثری وضعیت این قطعه حیاتی را ارزیابی کنند. فیلتر درایر در سیستم‌های تبرید و تهویه مطبوع نقش بسیار مهمی دارد و وظیفه اصلی آن، جذب رطوبت، ذرات آلاینده و هرگونه ناخالصی از مبرد است که در صورت عملکرد نادرست، می‌تواند به سایر اجزای سیستم آسیب بزند. در ادامه، به شرح دقیق‌تری از روش‌ها و نشانه‌های خرابی فیلتر درایر خواهیم پرداخت.
1. اندازه‌گیری اختلاف دمای ورود و خروج مبرد
یکی از روش‌های رایج برای تشخیص خرابی فیلتر درایر، اندازه‌گیری دمای مبرد در نقطه ورود و خروج فیلتر است. در حالت عادی، مبرد قبل از ورود به فیلتر درایر دارای دمای خاصی است و پس از عبور از فیلتر، دمای آن باید تغییرات جزئی داشته باشد. اگر اختلاف دما بین ورودی و خروجی فیلتر درایر به مقدار زیادی افزایش یابد، این موضوع می‌تواند نشانه‌ای از مسدود شدن یا کاهش کارایی فیلتر باشد. این افزایش دما معمولاً به این دلیل است که فیلتر درایر توانایی جذب رطوبت و ناخالصی‌ها را از دست داده است و مبرد با مقاومت بیشتری از آن عبور می‌کند. در چنین شرایطی، لازم است فیلتر درایر تعویض شود.
2. آسیب به عملکرد سیستم و کاهش کارایی
یکی از نشانه‌های دیگر خرابی فیلتر درایر، کاهش کارایی کلی سیستم تبرید یا تهویه مطبوع است. وقتی که فیلتر درایر مسدود می‌شود یا عملکرد خود را از دست می‌دهد، جریان مبرد به درستی انجام نمی‌شود و ممکن است مشکلاتی مانند کاهش فشار سیستم، یخ‌زدگی در لوله‌ها، افزایش مصرف انرژی و اختلال در تنظیم دما مشاهده شود. این مشکلات معمولاً به علت عدم عبور صحیح مبرد از فیلتر و کاهش کارایی اجزای سیستم به‌وجود می‌آید.
3. تعویض اجزای دیگر سیستم
یک نکته مهم دیگر این است که هنگامی که یکی از چهار قطعه اصلی در سیکل تبرید (کمپرسور، کندانسور، اواپراتور یا شیر انبساط) تعویض می‌شود، توصیه می‌شود که فیلتر درایر نیز تعویض گردد. این توصیه به این دلیل است که در فرایند تعویض اجزای اصلی سیکل، احتمال ورود ذرات آلاینده یا رطوبت به سیستم وجود دارد که می‌تواند به فیلتر درایر آسیب بزند. حتی اگر فیلتر درایر به‌طور ظاهری سالم به نظر برسد، بهتر است پس از تعویض سایر قطعات سیستم، فیلتر نیز به‌طور کامل تعویض گردد تا از آسیب به سیستم جلوگیری شود و کارایی آن حفظ گردد.
4. رطوبت زیاد در سیستم
رطوبت یکی از عواملی است که می‌تواند به سیستم تبرید و تهویه مطبوع آسیب برساند. فیلتر درایر با جذب رطوبت و دیگر ناخالصی‌ها، از ایجاد مشکلات جدی در سیستم جلوگیری می‌کند. بنابراین، اگر در سیستم علائم افزایش رطوبت دیده شود، مانند یخ‌زدگی در لوله‌ها یا کاهش فشار مبرد، ممکن است فیلتر درایر دیگر نتواند رطوبت را به‌طور مؤثر جذب کند و نیاز به تعویض داشته باشد.
5. آلودگی داخلی فیلتر
در برخی موارد، آلودگی یا آسیب دیدن مواد داخلی فیلتر درایر می‌تواند به عملکرد آن آسیب بزند. مواد جاذب رطوبت و ذرات آلاینده در فیلتر پس از مدت زمان مشخصی اشباع می‌شوند و دیگر توانایی جذب رطوبت یا ذرات اضافی را نخواهند داشت. در چنین شرایطی، سیستم قادر نخواهد بود تا مبرد را از رطوبت و آلاینده‌ها پاک‌سازی کند و مشکلاتی در عملکرد سیستم به‌وجود می‌آید. یکی از نشانه‌های این مشکل می‌تواند مشاهده رسوبات یا تغییرات در خواص فیزیکی فیلتر باشد.
6. پیشنهادات برای پیشگیری از خرابی فیلتر درایر
برای جلوگیری از خرابی زودهنگام فیلتر درایر، بهتر است اقدامات پیشگیرانه انجام شود. به‌عنوان مثال، نظارت مداوم بر سیستم و انجام سرویس‌های دوره‌ای می‌تواند به شناسایی مشکلات قبل از جدی شدن آنها کمک کند. همچنین استفاده از فیلترهای باکیفیت و تعویض به موقع آنها می‌تواند از بروز خرابی‌ها و مشکلات پیچیده در سیستم تبرید جلوگیری کند. در نهایت، بررسی دقیق اجزای سیستم به ویژه بعد از تعمیرات یا تعویض قطعات اصلی، اهمیت زیادی دارد.
انتخاب فیلتر درایر مناسب
انتخاب فیلتر درایر مناسب برای چیلر یکی از مراحل حیاتی در طراحی و راه‌اندازی سیستم‌های تبرید است که تأثیر زیادی بر عملکرد، کارایی و عمر مفید سیستم خواهد داشت. فیلتر درایر وظیفه جذب رطوبت و آلاینده‌ها را از مبرد بر عهده دارد تا از آسیب به کمپرسور، کندانسور و سایر اجزای حساس سیستم جلوگیری کند. انتخاب فیلتر درایر مناسب به عوامل متعددی بستگی دارد که باید در نظر گرفته شوند. در ادامه، به تفصیل به این فاکتورها و نحوه انتخاب فیلتر درایر پرداخته می‌شود.
1. ظرفیت فیلتر درایر
ظرفیت فیلتر درایر، معیاری است برای سنجش میزان رطوبتی که فیلتر قادر به جذب آن است. هر فیلتر درایر با یک ظرفیت مشخص طراحی شده است که نشان‌دهنده مقدار رطوبتی است که می‌تواند از مبرد جذب کند، بدون اینکه سیستم تبرید دچار مشکل شود. ظرفیت فیلتر درایر باید به‌گونه‌ای انتخاب شود که در حین عملکرد عادی سیستم، رطوبت موجود در مبرد را به حداقل برساند. اگر فیلتر درایر ظرفیت مناسبی نداشته باشد، ممکن است مبرد با رطوبت بیش از حد وارد سایر اجزا مانند کمپرسور و اواپراتور شود و عملکرد سیستم را مختل کند.
2. سازگاری با مبرد و روغن
فیلتر درایر باید با نوع مبرد و روغن استفاده‌شده در سیستم چیلر سازگار باشد. برخی از فیلترهای درایر تنها برای مبردهای خاص طراحی شده‌اند، بنابراین انتخاب فیلتر مناسب برای نوع مبرد و روغن سیستم ضروری است. برای مثال، سیستم‌هایی که از مبردهای HFC مانند R-134a یا R-410A استفاده می‌کنند ممکن است نیاز به فیلتر درایرهایی با ترکیبات شیمیایی متفاوت نسبت به سیستم‌های استفاده‌کننده از مبردهای HCFC یا CFC داشته باشند. انتخاب فیلتر درایر مناسب باعث می‌شود که ذرات و رطوبت به‌طور مؤثر از سیستم پاک‌سازی شده و از خوردگی و خرابی اجزای سیستم جلوگیری شود.
3. مقاومت فیلتر درایر
مقاومت فیلتر درایر به معنای توانایی آن در برابر فشارهای داخلی سیستم و شرایط کاری مختلف است. فیلتر درایر باید قادر باشد فشارهای بالا و شرایط سخت سیستم‌های تبرید را تحمل کند. همچنین، فیلتر درایر باید در برابر عوامل محیطی و مکانیکی مانند ارتعاشات و فشارهای ناگهانی مقاوم باشد تا دچار خرابی نشود. انتخاب فیلتر درایری با مقاومت مناسب، طول عمر سیستم را افزایش داده و از وقوع خرابی‌های احتمالی جلوگیری می‌کند.
4. سایر فیلتر درایرها
گاهی ممکن است علاوه بر فیلتر درایر اصلی، نیاز به استفاده از فیلترهای اضافی برای جلوگیری از آلودگی‌ها و ذرات ریز باشد. در این صورت، باید به انتخاب فیلترهایی با کارایی بالا و مناسب برای شرایط سیستم چیلر توجه کرد. این فیلترها می‌توانند ذرات ریز و ناخالصی‌های موجود در مبرد را جذب کرده و از ورود آنها به اجزای حساس سیستم جلوگیری کنند.
5. ظرفیت اسید
یکی دیگر از عواملی که باید در انتخاب فیلتر درایر مد نظر قرار گیرد، ظرفیت جذب اسید است. اسیدها می‌توانند در اثر تجزیه روغن‌های سیستم تبرید به‌وجود آیند و باعث آسیب به قطعات داخلی سیستم مانند کمپرسور شوند. فیلترهای درایر برخی از انواع اسیدهای مضر را جذب کرده و از آسیب به سیستم جلوگیری می‌کنند. بنابراین، فیلتر درایری که بتواند اسیدهای موجود در سیستم را جذب کند، می‌تواند تأثیر زیادی در حفظ سلامت و عملکرد سیستم چیلر داشته باشد.
6. استحکام فیلتر درایر
استحکام فیلتر درایر به‌ویژه در برابر فشارهای داخلی سیستم و شرایط محیطی تأثیرگذار است. فیلتر درایر باید از موادی ساخته شده باشد که توانایی مقاومت در برابر فشارهای بالای سیستم تبرید را داشته باشد. همچنین، باید از استحکام کافی در برابر شرایط محیطی نظیر رطوبت، دماهای پایین و بالا و فشارهای متغیر برخوردار باشد. انتخاب فیلتر با استحکام مناسب باعث افزایش طول عمر سیستم و کاهش هزینه‌های تعمیرات خواهد شد.
7. روش‌های انتخاب فیلتر درایر برای چیلر
یکی از روش‌های رایج در انتخاب فیلتر درایر برای سیستم‌های چیلر، استفاده از سایز خط مایع است. این روش بر اساس اندازه‌گیری خط مایع و تعیین سایز مناسب فیلتر درایر عمل می‌کند. برای این منظور، طراحان سیستم‌های چیلر از پارامترهایی مانند ظرفیت برودتی، دمای اواپراتور و دمای کندانسور استفاده می‌کنند تا سایز مناسب خط مایع را مشخص کنند. سپس با توجه به این اندازه‌گیری‌ها، سایز مناسب فیلتر درایر را انتخاب می‌کنند. معمولاً در این روش، سایز فیلتر درایر باید کمی بزرگتر از نیاز سیستم انتخاب شود تا از عملکرد بهینه آن اطمینان حاصل شود.
8. استفاده از نرم‌افزارهای تخصصی
برای تسهیل در انتخاب سایز و نوع فیلتر درایر، می‌توان از نرم‌افزارهای تخصصی مانند “کول سلکتور” دانفوس استفاده کرد. این نرم‌افزار با دریافت ورودی‌هایی مانند ظرفیت برودتی، دمای اواپراتور و کندانسور، سایز مناسب تمامی اجزای سیستم‌های برودتی از جمله فیلتر درایر را مشخص می‌کند. استفاده از این نرم‌افزارها باعث دقت بیشتر در انتخاب فیلتر درایر و سایر تجهیزات سیستم می‌شود و خطرات ناشی از انتخاب نادرست را کاهش می‌دهد.
تکنولوژی‌های نوین در طراحی فیلتر درایر برای چیلرها
فیلتر درایر یکی از اجزای حیاتی در سیستم‌های تبرید است که وظیفه‌اش جذب رطوبت و ذرات آلاینده از مبرد است تا از آسیب به کمپرسور، کندانسور و سایر اجزای حساس سیستم جلوگیری کند. با توجه به پیشرفت‌های صنعت تبرید و نیاز به افزایش کارایی و عمر مفید سیستم‌های چیلر، طراحی فیلترهای درایر نیز دستخوش تغییرات و نوآوری‌های بسیاری قرار گرفته است. این نوآوری‌ها به منظور بهبود عملکرد، افزایش ظرفیت جذب رطوبت، مقاومت در برابر شرایط سخت و کاهش هزینه‌های نگهداری و تعمیرات ارائه شده‌اند. در ادامه به برخی از تکنولوژی‌های نوین در طراحی فیلتر درایر برای چیلرها پرداخته می‌شود.
1. استفاده از مواد جاذب پیشرفته
یکی از مهم‌ترین تغییرات در طراحی فیلترهای درایر، استفاده از مواد جاذب رطوبت با عملکرد بالا است. در گذشته، فیلترهای درایر معمولاً از سیلیکاژل یا آلومینا استفاده می‌کردند، اما امروزه مواد جدیدتری مانند مولکول‌های سیلیکا ژل اصلاح‌شده، زئولیت‌ها و مواد جاذب مخصوصی به کار می‌روند که ظرفیت بالاتری برای جذب رطوبت و آلاینده‌ها دارند. این مواد می‌توانند حجم بالاتری از رطوبت را جذب کنند، بدون اینکه ظرفیت جذبشان به سرعت اشباع شود، و در نتیجه طول عمر فیلترها افزایش می‌یابد.
2. طراحی‌های بهینه برای افزایش ظرفیت جذب
در طراحی‌های جدید فیلتر درایر، توجه زیادی به افزایش سطح تماس مواد جاذب و مبرد شده است. این امر به‌ویژه در فیلترهای با عملکرد بالا اهمیت دارد. به‌عنوان مثال، فیلترهای درایر جدید ممکن است از الگوهای هندسی خاصی مانند لایه‌های میکرو فیلتراسیون یا شبکه‌های فیلتر شبیه به اسفنج استفاده کنند که سطح تماس بیشتری با مبرد ایجاد کرده و به افزایش ظرفیت جذب رطوبت کمک می‌کند. این طراحی‌ها می‌توانند موجب بهبود عملکرد سیستم‌های تبرید به‌ویژه در شرایط پر بار و طولانی‌مدت شوند.
3. فیلتر درایرهای چند مرحله‌ای
یکی دیگر از تکنولوژی‌های نوین در طراحی فیلتر درایر برای چیلرها، استفاده از فیلترهای چند مرحله‌ای است. این فیلترها به گونه‌ای طراحی شده‌اند که چندین لایه از مواد مختلف برای جذب انواع مختلف آلودگی‌ها و رطوبت‌ها استفاده می‌کنند. به‌عنوان مثال، لایه اول می‌تواند ذرات بزرگتر مانند خاک و آلودگی‌های مکانیکی را جذب کند، در حالی که لایه‌های بعدی به جذب رطوبت، اسیدها و دیگر ناخالصی‌های شیمیایی می‌پردازند. این طراحی چند مرحله‌ای موجب افزایش کارایی فیلتر و کاهش نیاز به تعویض زودهنگام آن می‌شود.
4. فیلترهای با قابلیت خودتمیزکنندگی
تکنولوژی جدیدی که در برخی فیلترهای درایر مورد استفاده قرار می‌گیرد، قابلیت خودتمیزکنندگی است. این فیلترها به‌گونه‌ای طراحی شده‌اند که قادر به حذف ذرات و آلودگی‌ها از سطح خود بدون نیاز به تعویض یا شستشوی دستی باشند. این فناوری می‌تواند به‌ویژه در سیستم‌های بزرگ و پیچیده مانند چیلرها که نیاز به نگهداری و تعویض قطعات دارند، مفید باشد. در این فیلترها، از مواد خاصی استفاده می‌شود که قادر به دفع آلودگی‌های خارجی هستند و به این ترتیب عمر مفید فیلتر افزایش می‌یابد.
5. فیلتر درایرهای هوشمند
یکی دیگر از پیشرفت‌های عمده در تکنولوژی فیلتر درایر برای چیلرها، به‌کارگیری فناوری‌های هوشمند است. فیلترهای درایر هوشمند مجهز به سنسورها و دستگاه‌های اندازه‌گیری هستند که می‌توانند وضعیت فیلتر و میزان اشباع مواد جاذب را به صورت آنلاین مانیتور کنند. این سنسورها می‌توانند اطلاعاتی مانند میزان رطوبت موجود در سیستم، فشار و دمای سیستم، و همچنین وضعیت فیلتر را اندازه‌گیری کرده و در صورت نیاز به تعویض فیلتر یا انجام تعمیرات به اپراتور هشدار دهند. این نوع فیلترهای هوشمند کمک می‌کنند تا عملکرد سیستم به‌طور بهینه حفظ شود و از وقوع خرابی‌های ناگهانی جلوگیری شود.
6. کاهش اندازه و افزایش کارایی
در سال‌های اخیر، یکی از جهت‌گیری‌های مهم در طراحی فیلترهای درایر، کاهش ابعاد فیلتر و افزایش کارایی آن بوده است. فیلترهای درایر جدید به‌گونه‌ای طراحی شده‌اند که با ابعاد کوچکتر، کارایی بالاتری دارند. این امر به‌ویژه برای استفاده در چیلرهای کوچک و سیستم‌های تبرید با فضای محدود مهم است. طراحی فیلترهای فشرده‌تر، نیاز به فضای نصب کمتری دارد و در عین حال همچنان عملکرد مطلوبی را ارائه می‌دهد.
7. استفاده از پوشش‌های محافظ
در برخی از فیلترهای درایر مدرن، برای افزایش طول عمر و محافظت در برابر آسیب‌های خارجی، از پوشش‌های محافظ استفاده می‌شود. این پوشش‌ها می‌توانند از جنس مواد ضد زنگ، مقاوم در برابر خوردگی و حرارت باشند که فیلتر درایر را در برابر شرایط سخت کاری مقاوم می‌سازند. این ویژگی به‌ویژه در محیط‌های صنعتی که احتمال تماس فیلتر با مواد خورنده و یا فشارهای بالای محیطی وجود دارد، اهمیت دارد.
8. فیلترهای با فناوری نانو
در برخی از طراحی‌های جدید، از فناوری نانو برای تولید فیلترهای درایر استفاده می‌شود. مواد نانو می‌توانند ویژگی‌های خاصی مانند جذب رطوبت و ذرات آلاینده با دقت بالا را به فیلترهای درایر اضافه کنند. این فیلترها قادرند ذرات بسیار ریز و آلاینده‌های شیمیایی خاص را از مبرد جدا کرده و عملکرد سیستم را در شرایط مختلف بهینه کنند.
