در سیستم‌های تهویه مطبوع صنعتی و تجاری، چیلرها نقش بسیار مهمی در ایجاد دما و رطوبت مطلوب دارند. یکی از اجزای کلیدی این سیستم‌ها، کندانسور است که به فرایند خنک‌سازی سیستم کمک می‌کند. کندانسور در چیلرهای هوا خنک وظیفه تبدیل گاز داغ مبرد به مایع سرد را بر عهده دارد. این فرایند نه تنها به انتقال گرما از سیستم کمک می‌کند، بلکه نقش اساسی در بهبود کارایی و بهره‌وری چیلر ایفا می‌کند.
چیلر هوا خنک به دلیل استفاده از هوای محیط برای کاهش دمای مبرد، نسبت به سایر سیستم‌های چیلر که از آب برای خنک‌سازی استفاده می‌کنند، محبوبیت بیشتری در برخی کاربردها دارد. در این چیلرها، کندانسور به وسیلهٔ جریان هوای محیطی که از طریق آن عبور می‌کند، گرمای مبرد را جذب و انتقال می‌دهد. این امر باعث می‌شود که مبرد در دمایی مناسب به صورت مایع به اواپراتور بازگردد و چرخه سرمایشی ادامه یابد.
نقش کندانسور در این فرایند تنها محدود به انتقال گرما نیست. کارایی کندانسور به طور مستقیم بر عملکرد کل سیستم چیلر تأثیر می‌گذارد. چنانچه کندانسور نتواند به درستی گرما را از مبرد بگیرد یا ظرفیت آن به دلیل عوامل مختلف مانند گرفتگی یا آلودگی کاهش یابد، سیستم چیلر مجبور به کارکرد بیشتر و مصرف انرژی بالاتری خواهد شد. این امر نه تنها بر راندمان سیستم تأثیر می‌گذارد، بلکه عمر مفید دستگاه را نیز کاهش می‌دهد. به علاوه، عوامل محیطی مانند دما و رطوبت نیز می‌توانند بر عملکرد کندانسور و در نهایت بر کارایی چیلر تأثیرگذار باشند.
در این مقاله، به بررسی دقیق‌تر نقش کندانسور در عملکرد چیلرهای هوا خنک پرداخته می‌شود و تأثیر این قسمت از سیستم بر کارایی کلی دستگاه و بهره‌وری انرژی مورد بررسی قرار می‌گیرد. برای اطلاعات بیشتر و تحلیل‌های تخصصی در این زمینه، با تهویه آسمان در ادامه مقاله همراه باشید.
فهرست مطالب
چیلر هوا خنک (Air-Cooled Chiller) چیست؟
چیلر هوا خنک (Air-Cooled Chiller) یکی از انواع چیلرهای تهویه مطبوع است که به وسیله جریان هوای محیط برای خنک کردن مبرد در سیستم‌های سرمایشی استفاده می‌شود. این سیستم به‌ویژه در فضاهایی که دسترسی به منابع آب یا نیاز به استفاده از آب‌های سرد محدود است، کاربرد زیادی دارد. در این نوع چیلر، هوا به عنوان عامل خنک‌کننده عمل می‌کند و از آن برای کاهش دمای مبرد در کندانسور استفاده می‌شود.

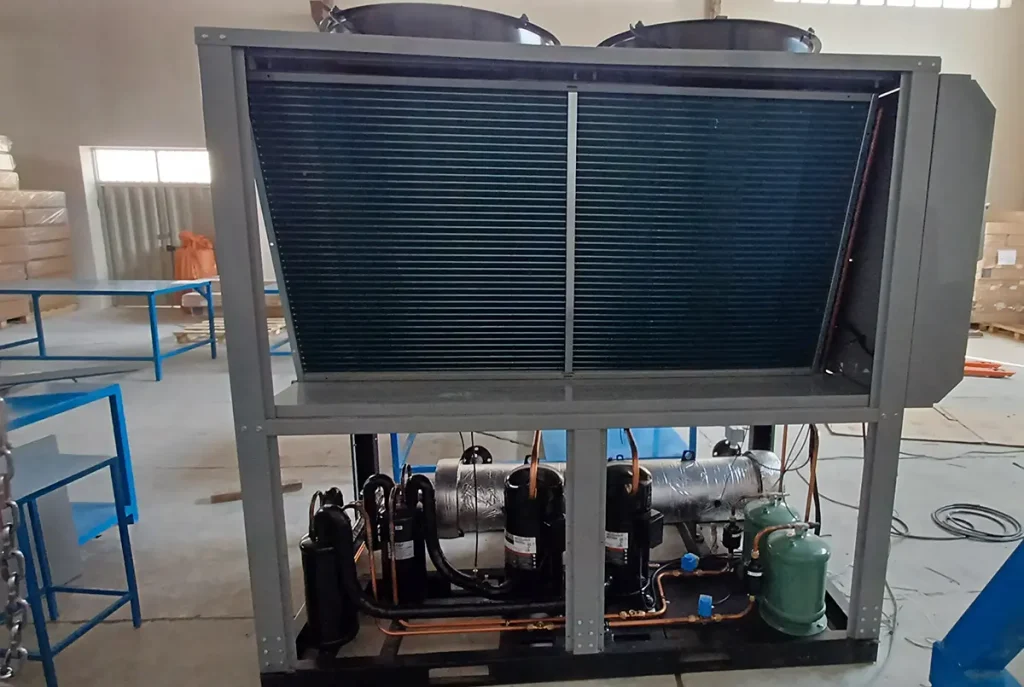

ساختار و اجزای اصلی چیلر هوا خنک
چیلرهای هوا خنک معمولاً از چندین بخش اصلی تشکیل شده‌اند که شامل کمپرسور، اواپراتور، کندانسور، شیر انبساط و مدار مبرد هستند. مهم‌ترین قسمت‌های این سیستم عبارتند از:
-
کمپرسور: وظیفه فشرده‌سازی مبرد گازی در دمای بالا و فشار بالا را بر عهده دارد. این فرآیند موجب افزایش دمای مبرد می‌شود.
- کندانسور: در این قسمت، گاز داغ و فشرده شده توسط کمپرسور، با عبور از لوله‌ها و فین‌های کندانسور که در معرض جریان هوای محیط قرار دارند، خنک می‌شود. هوای محیطی که به کندانسور وارد می‌شود، گرمای مبرد را جذب و به محیط بیرون منتقل می‌کند. در نتیجه، مبرد از حالت گازی به حالت مایع تبدیل می‌شود.
- شیر انبساط: پس از خنک شدن مبرد در کندانسور، مبرد مایع به شیر انبساط منتقل می‌شود که با کاهش فشار، دمای آن را پایین می‌آورد.
- اواپراتور: در این قسمت، مبرد با عبور از لوله‌های اواپراتور، حرارت محیط داخلی ساختمان یا فضای موردنظر را جذب می‌کند و به حالت گازی تبدیل می‌شود. این فرآیند باعث ایجاد سرمایش در فضا می‌شود.
- مدار مبرد: در این سیستم، مبرد از کندانسور به شیر انبساط و سپس به اواپراتور و در نهایت به کمپرسور بازمی‌گردد. این چرخه به‌طور مداوم تکرار می‌شود تا سرمایش لازم برای محیط تأمین شود.
عملکرد چیلر هوا خنک
عملکرد چیلر هوا خنک بر اساس چرخه تبرید فشرده‌سازی بخار استوار است. این چرخه به این صورت عمل می‌کند که ابتدا کمپرسور مبرد گازی را فشرده و به کندانسور ارسال می‌کند. در کندانسور، هوای محیط گرمای مبرد را جذب می‌کند و باعث می‌شود که مبرد از حالت گازی به مایع تبدیل شود. پس از عبور از شیر انبساط، مبرد با فشار کمتری وارد اواپراتور می‌شود، جایی که حرارت محیط را جذب کرده و به حالت گازی بازمی‌گردد. در نهایت، مبرد گازی دوباره به کمپرسور برمی‌گردد و چرخه ادامه می‌یابد.
مزایای چیلر هوا خنک
-
نیاز کمتر به منابع آب: در مقایسه با چیلرهای آب خنک که به آب برای خنک‌سازی نیاز دارند، چیلرهای هوا خنک از هوا به‌عنوان عامل خنک‌کننده استفاده می‌کنند. این ویژگی به‌ویژه در مناطقی که با کمبود منابع آب روبه‌رو هستند یا دسترسی به آب مناسب دشوار است، بسیار مفید است.
- نصب و نگهداری ساده‌تر: نصب چیلرهای هوا خنک به دلیل عدم نیاز به سیستم‌های پیچیده آب‌گردانی (مانند برج خنک‌کننده) ساده‌تر است. همچنین، نگهداری و تعمیر این سیستم‌ها معمولاً راحت‌تر و کم‌هزینه‌تر از چیلرهای آب خنک است.
- مصرف انرژی کمتر در برخی شرایط: چیلرهای هوا خنک در شرایطی که نیاز به سیستم خنک‌کننده مداوم در فصولی مانند تابستان ندارند، ممکن است مصرف انرژی کمتری داشته باشند. به علاوه، این سیستم‌ها به دلیل استفاده از هوای آزاد برای خنک‌سازی، در شرایط دمایی مناسب، می‌توانند به‌طور کارآمدتری عمل کنند.
- کمتر آسیب‌پذیر به مشکلات آب و رسوبات: چیلرهای آب خنک ممکن است به دلیل تجمع رسوبات یا آلودگی‌ها در سیستم آب، دچار مشکلاتی شوند. اما در چیلرهای هوا خنک چنین مشکلاتی به‌طور معمول وجود ندارد.
کندانسور چیست؟
کندانسور یکی از اجزای اصلی در سیستم‌های تهویه مطبوع و تهویه صنعتی است که در بسیاری از سیستم‌های تبرید و سرمایش مانند چیلرها، یخچال‌ها، کولرهای گازی، و نیروگاه‌ها نقش حیاتی دارد. عملکرد کندانسور در این سیستم‌ها تبدیل گاز داغ و فشرده مبرد به مایع است که به نوبه خود بخشی از چرخه تبرید محسوب می‌شود. این فرآیند معمولاً در قسمت‌های مختلف صنعتی و تجاری مانند سیستم‌های تهویه مطبوع، سردخانه‌ها، تجهیزات سرمایشی، نیروگاه‌ها و صنایع غذایی به کار می‌رود.
عملکرد کندانسور
عملکرد اصلی کندانسور در هر سیستم تبریدی، کاهش دمای مبرد گازی است. در چرخه تبرید، مبرد ابتدا توسط کمپرسور فشرده می‌شود که این فرایند موجب افزایش دمای آن می‌شود. سپس مبرد داغ و فشرده به کندانسور فرستاده می‌شود. در کندانسور، مبرد از دمای بالا به دمای پایین‌تر تبدیل می‌شود. این تغییر دما به علت انتقال گرما از مبرد به محیط بیرون رخ می‌دهد. کندانسور با استفاده از هوا، آب یا هر وسیله دیگر، گرما را از مبرد گرفته و به محیط اطراف منتقل می‌کند. در نتیجه، مبرد گازی که دمای بالایی دارد، پس از عبور از کندانسور، به مایع تبدیل می‌شود.
این فرایند در تمام سیستم‌های تبریدی و سرمایشی، از چیلرهای صنعتی گرفته تا کولرهای خانگی و حتی سیستم‌های تهویه مطبوع خودرویی، حیاتی است. وقتی مبرد به حالت مایع تبدیل می‌شود، آماده می‌شود تا دوباره به اواپراتور وارد شده و چرخه تبرید ادامه یابد.
انواع کندانسور
کندانسورها بر اساس نحوه انتقال گرما و روش‌هایی که برای خنک کردن مبرد به کار می‌برند، به چندین نوع مختلف تقسیم می‌شوند:
- کندانسور هوا خنک (Air-Cooled Condenser): در این نوع کندانسور، هوا به عنوان عامل خنک‌کننده عمل می‌کند. هوا از طریق فن‌هایی که در اطراف کندانسور قرار دارند، عبور داده می‌شود و گرمای مبرد را به محیط بیرون انتقال می‌دهد. این نوع کندانسور معمولاً در چیلرهای هوا خنک و سیستم‌های تهویه مطبوع استفاده می‌شود. از آنجا که نیازی به منبع آب ندارد، در مناطقی که منابع آب محدود است، بسیار مناسب است. به علاوه، نصب و نگهداری این نوع کندانسورها ساده‌تر است.
- کندانسور آب خنک (Water-Cooled Condenser): در این نوع کندانسور، برای کاهش دمای مبرد از آب استفاده می‌شود. آب به داخل لوله‌ها یا فین‌های کندانسور پمپاژ می‌شود و گرما را از مبرد جذب کرده و به برج خنک‌کننده یا منبع دیگری منتقل می‌کند. کندانسورهای آب خنک معمولاً در سیستم‌های چیلرهای آب خنک و صنایع بزرگ که نیاز به سرمایش مداوم دارند، به کار می‌روند. این نوع کندانسور راندمان بالاتری دارد، اما نیاز به تأمین آب و نصب برج‌های خنک‌کننده دارد.
- کندانسور دوگانه (Hybrid Condenser): این نوع کندانسور ترکیبی از سیستم‌های هوا خنک و آب خنک است. در این سیستم، از هوا برای خنک‌سازی در روزهای خنک و از آب برای خنک‌سازی در روزهای گرم‌تر استفاده می‌شود. این نوع کندانسورها در مناطقی که تغییرات دما زیاد است یا در سیستم‌هایی که نیاز به انعطاف بیشتر دارند، استفاده می‌شود.
اجزای کندانسور
کندانسورها معمولاً شامل بخش‌های زیر هستند:
- لوله‌ها و فین‌ها: لوله‌ها و فین‌ها اجزای اصلی کندانسور هستند که وظیفه انتقال گرما از مبرد به محیط اطراف را بر عهده دارند. مبرد از داخل لوله‌ها عبور می‌کند و گرمای آن به فین‌ها منتقل می‌شود. فین‌ها سطح انتقال گرما را افزایش می‌دهند و کمک می‌کنند تا سرعت فرآیند خنک‌سازی افزایش یابد.
- فن‌ها (در کندانسورهای هوا خنک): در کندانسورهایی که از هوای محیط برای خنک‌سازی استفاده می‌کنند، فن‌ها هوای محیط را به سمت لوله‌ها و فین‌ها هدایت می‌کنند تا گرما به طور مؤثری انتقال یابد. فن‌ها به طور معمول در قسمت‌های بیرونی کندانسور نصب می‌شوند.
- پمپ‌ها (در کندانسورهای آب خنک): در کندانسورهای آب خنک، پمپ‌ها وظیفه پمپاژ آب را به داخل لوله‌ها یا فین‌ها بر عهده دارند. این آب از برج خنک‌کننده یا منابع آب دیگر تأمین می‌شود و گرمای مبرد را به خود جذب کرده و سپس به محیط بیرون انتقال می‌دهد.
نقش کندانسور در کارایی سیستم
کندانسور نقش بسیار مهمی در کارایی کلی سیستم‌های تبرید و سرمایش ایفا می‌کند. اگر کندانسور به درستی عمل نکند و نتواند گرمای کافی را از مبرد بگیرد، عملکرد کل سیستم کاهش می‌یابد. این مشکل می‌تواند منجر به افزایش مصرف انرژی، کاهش عمر مفید سیستم و هزینه‌های بالاتر تعمیرات شود. در برخی مواقع، ممکن است کندانسور دچار مشکلاتی مانند گرفتگی یا آلودگی فین‌ها یا لوله‌ها شود که باعث کاهش کارایی آن می‌شود.
نقش کندانسور در عملکرد چیلر هوا خنک
چیلر هوا خنک یکی از پرکاربردترین سیستم‌های سرمایشی در صنعت و ساختمان‌های تجاری و مسکونی است که برای کاهش دمای محیط و ایجاد هوای خنک استفاده می‌شود. این نوع چیلرها به‌ویژه در مناطقی که دسترسی به منابع آب محدود است، بسیار محبوب هستند. در سیستم‌های چیلر هوا خنک، کندانسور یکی از اجزای کلیدی است که نقش بسیار مهمی در عملکرد کلی چیلر ایفا می‌کند. درک نقش کندانسور در این سیستم می‌تواند به بهبود عملکرد و افزایش عمر مفید دستگاه کمک کند.
عملکرد کندانسور در چیلر هوا خنک
در چیلرهای هوا خنک، کندانسور وظیفه تبدیل گاز داغ مبرد به مایع سرد را بر عهده دارد. مبرد در ابتدا توسط کمپرسور فشرده شده و به صورت گازی داغ و پر فشار وارد کندانسور می‌شود. در کندانسور، این گاز داغ به کمک هوای محیط که از طریق فن‌ها به کندانسور هدایت می‌شود، خنک می‌شود. هوای محیط گرمای مبرد را جذب کرده و آن را به محیط اطراف منتقل می‌کند، و این باعث می‌شود که مبرد از حالت گازی به مایع تبدیل شود.
در حقیقت، کندانسور در چیلر هوا خنک مانند یک دستگاه تبادل حرارتی عمل می‌کند که گرمای مبرد را از سیستم تبرید گرفته و به هوای محیط منتقل می‌کند. هر چه کندانسور بتواند گرمای بیشتری را از مبرد منتقل کند، سیستم چیلر کارایی بالاتری خواهد داشت. در نتیجه، عملکرد بهینه کندانسور تأثیر مستقیمی بر کاهش مصرف انرژی، افزایش بازدهی و کاهش هزینه‌ها دارد.
نقش کندانسور در راندمان چیلر هوا خنک
یکی از ویژگی‌های مهم چیلر هوا خنک این است که این سیستم از هوا به عنوان سیال خنک‌کننده استفاده می‌کند. بنابراین، راندمان عملکرد کندانسور به شرایط محیطی و دمای هوای اطراف بستگی دارد. در روزهای گرم و خشک، هنگامی که دمای هوای محیط بالا باشد، کندانسور باید کار بیشتری انجام دهد تا گرمای بیشتری از مبرد جذب کند. در این شرایط، کندانسور باید قادر به انتقال حداکثری گرما باشد تا کارایی سیستم حفظ شود.
اگر کندانسور نتواند به درستی عمل کند یا دچار مشکلاتی مانند گرفتگی یا آلودگی فین‌ها شود، انتقال گرما به هوای محیط کاهش می‌یابد. این مسئله می‌تواند باعث افزایش دمای مبرد و کاهش بازدهی سیستم شود. در این صورت، چیلر مجبور به کارکرد بیشتر برای حفظ دما و کاهش مصرف انرژی خواهد شد. این امر نه تنها کارایی دستگاه را کاهش می‌دهد، بلکه می‌تواند منجر به افزایش هزینه‌های نگهداری و تعمیرات شود.
تأثیر قیمت چیلر هوا خنک بر انتخاب کندانسور مناسب
با توجه به تأثیر زیادی که عملکرد کندانسور بر کارایی چیلر هوا خنک دارد، انتخاب کندانسور مناسب و با کیفیت از اهمیت بالایی برخوردار است. در بازار، قیمت چیلر هوا خنک می‌تواند به طور مستقیم تحت تأثیر نوع کندانسور و ویژگی‌های آن قرار گیرد. چیلرهایی که از کندانسورهای پیشرفته‌تر و با راندمان بالاتر استفاده می‌کنند، معمولاً قیمت بالاتری دارند. این در حالی است که چیلرهای ارزان‌تر ممکن است از کندانسورهای با کارایی پایین‌تر بهره ببرند که ممکن است در درازمدت باعث افزایش هزینه‌های انرژی و تعمیرات شوند.
بنابراین، هنگام انتخاب چیلر هوا خنک، مهم است که علاوه بر قیمت اولیه چیلر، به کیفیت و راندمان کندانسور آن نیز توجه شود. سرمایه‌گذاری در یک چیلر با کندانسور کارآمد، به‌ویژه در مناطق با دمای بالای محیط، می‌تواند در طولانی‌مدت به صرفه‌جویی در هزینه‌های انرژی و کاهش نیاز به تعمیرات منجر شود.
نگهداری و تعمیرات کندانسور در چیلر هوا خنک
در نهایت، نگهداری صحیح کندانسور در چیلرهای هوا خنک نقش مهمی در حفظ کارایی سیستم دارد. تمیز نگه داشتن فین‌ها و لوله‌های کندانسور از گرد و غبار و رسوبات یکی از اقداماتی است که می‌تواند به عملکرد بهینه کندانسور کمک کند. همچنین، بررسی و تعمیر به‌موقع فن‌ها و پمپ‌های کندانسور از مشکلات احتمالی جلوگیری کرده و عمر مفید سیستم را افزایش می‌دهد.
عوامل محیطی مانند آلودگی هوا و دما نیز بر عملکرد کندانسور تأثیر دارند. در مناطقی با هوای آلوده یا دمای بالا، کندانسور ممکن است به سرعت کثیف شود و نیاز به تمیزکاری منظم داشته باشد. این نکته باید در نظر گرفته شود که نگهداری صحیح کندانسور می‌تواند تأثیر زیادی بر کاهش هزینه‌های تعمیر و نگهداری چیلر و افزایش عمر مفید آن داشته باشد.
