CFM چیست و کاربرد آن در صنعت تهویه مطبوع

مفهوم CFM که مخفف عبارت Cubic Feet per Minute یا «فوت مکعب در دقیقه» است، یکی از بنیادی‌ترین و تعیین‌کننده‌ترین شاخص‌ها در مهندسی تأسیسات و طراحی سیستم‌های تهویه مطبوع (HVAC) به شمار می‌رود. این واحد اندازه‌گیری در واقع نشان‌دهنده دبی حجمی جریان هوا است و مشخص می‌کند که یک دستگاه تهویه، فن یا هواساز در طول یک دقیقه چه حجمی از هوا را جابه‌جا می‌کند یا به گردش درمی‌آورد. اهمیت این پارامتر در صنعت تهویه مطبوع به قدری بالا است که تمام محاسبات مربوط به بار برودتی و حرارتی، سایززنی کانال‌ها، انتخاب فن‌ها و در نهایت تأمین آسایش حرارتی ساکنان یک سازه متکی بر سنجش دقیق آن است. عدم محاسبه درست CFM می‌تواند پیامدهای نامطلوبی همچون عدم توزیع یکنواخت دما، ایجاد افت فشار ناخواسته، اتلاف شدید انرژی و کاهش کیفیت هوای داخل ساختمان را به همراه داشته باشد. وقتی جریان هوا کمتر از میزان استاندارد تنظیم شود، سیستم برای جبران دما مجبور به کارکرد مداوم می‌شود که این امر استهلاک تجهیزات را افزایش داده و سبب ایجاد نقاط گرم یا سرد در محیط می‌گردد؛ از سوی دیگر، جریان هوای بیش از حد نیاز نیز موجب بروز صدای مزاحم، سرعت بالای باد در خروجی‌ها و عدم فرصت کافی برای فیلتراسیون و رطوبت‌زدایی مناسب می‌شود. در مهندسی مدرن ساختمانی، CFM تنها یک عدد ساده برای تعیین میزان باددهی نیست، بلکه ابزاری برای تنظیم نرخ تعویض هوا در ساعت (ACH) و کنترل آلاینده‌های محیطی محسوب می‌شود تا اطمینان حاصل شود که هوای تازه به میزان کافی وارد فضاهای مسکونی، تجاری یا بیمارستانی می‌شود. به همین دلیل، درک عمیق این شاخص، روش‌های محاسبه آن و نحوه متعادل‌سازی جریان هوا از الزامات اولیه طراحی هر سیستم تهویه مطبوع کارآمد و پایدار است.

CFM چیست؟

CFM واحد دبی حجمی هوای عبوری است که عمدتاً در مهندسی مکانیک و شاخۀ مربوط به سیستم‌های برودتی، تهویه و تهویه مطبوع استفاده می‌شود. اما منظور از دبی چیست؟ مقدار هوایی است که در یک حجم مشخص در واحد زمان عبور می‌کند. از واحد cfm برای تعیین میزان هوادهی در دستگاه‌های دمنده و فن‌دار مانند فن کویل، هواساز و داکت اسپلیت استفاده می‌شود. برای مثال وقتی می‌گوییم فن کویل سقفی توکار 200، منظور این است که در هر دقیقه معادل با 200 فوت مکعب هوا پمپاژ خواهد شد. یا در فن کویل سقفی توکار 1200، در هر دقیقه معادل با 1200 فوت مکعب هوا پمپاژ خواهد شد. در این مثال ظرفیت حجم باددهی دستگاه دوم، شش برابر قوی‌تر از دستگاه اول است. پس هر چه ضریب CFM بیشتر باشد، مقدار هوای بیشتری در آن فضا رانده می‌شود.

CFM مخفف چیست؟

CFM مخفف عبارت Cubit Feed Per Minute است یعنی فوت مکعب بر دقیقه.

فرمول محاسبه CFM

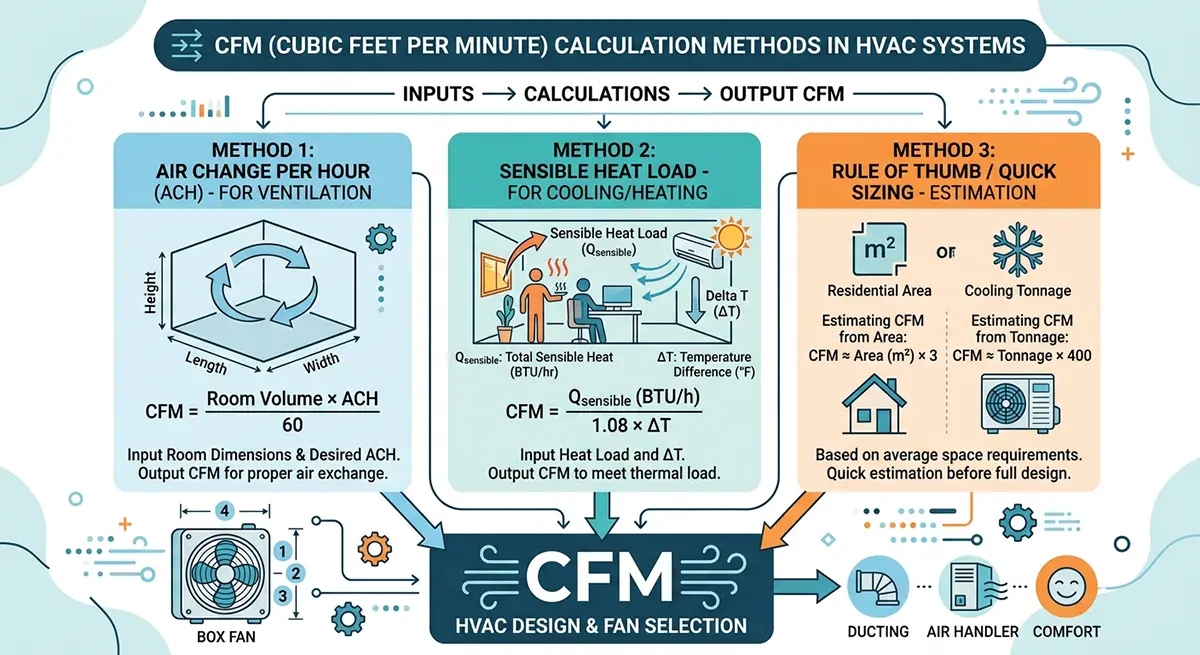

در اکثر موارد، محاسبه میزان تبادل هوا یا هوایی که یک سیستم یا دستگاه می‌تواند جابجا کند، با استفاده از واحد CFM انجام می‌شود. این واحد معمولاً برای سیستم‌های تهویه هوا، کولرها، فن‌ها و تجهیزات صنعتی مرتبط با جریان هوا استفاده می‌شود. فرمول محاسبه CFM معمولاً بر اساس میزان جریان هوا (Airflow) و فشار استاتیک (Static Pressure) است. معادله‌ی محاسبه CFM به شکل زیر است:

CFM = (Airflow in Cubic Feet) / (Minutes)

یعنی میزان حجم هوای تبادل شده در یک دستگاه یا سیستم به واحد فوت مکعب در دقیقه است. برای محاسبه دقیق CFM در یک سیستم خاص، به طور کلی باید عوامل دیگری همچون ابعاد کانال‌ها، فاصله بین اجزاء، سرعت هوا و خصوصیات فیلترها و موارد مشابه را در نظر گرفت. بنابراین، برای محاسبه‌ی دقیق CFM در یک مورد خاص، بهتر است از مهندس یا تکنیسین متخصص در زمینه‌ی تهویه هوا استفاده کنید.

فرمول محاسبه CFM در هواساز و فن کویل

فن کویل‌ها و هواسازها در ظرفیت‌های متفاوتی تولید و عرضه می‌شوند. در هنگام خرید فن کویل یا هواساز باید بادقت لازم و با توجه به میزان فضا، میزان رطوبت، دمای هوای ورودی و خروجی، اقدام به انتخاب ظرفیت تجهیزات نمود تا از خرید ظرفیت بیش از حد نیاز یا کمتر از حد نیاز خود جلوگیری به عمل آوریم. امروزه نرم‌افزارها و اپلیکیشن‌های پیشرفته، این محاسبات را به‌صورت اتوماتیک انجام می‌دهند. در این نرم‌افزارها تمامی پارامترهای وابسته به cfm در نظر گرفته شده و در نتیجه محاسبه با دقت بسیار بالایی صورت می‌گیرد.

برای محاسبه جریان هوا در CFM می توان از رابطه زیر استفاده کرد:

Q = V x A

Q = جریان هوا در CFM

V = سرعت جریان بر حسب فوت بر دقیقه

A = سطح مقطع مجرا

از طریق فرمول زیر بار برودتی ساختمان برحسب w محاسبه می‌شود:

Q=MCΔT

• Q بار برودتی ساختمان
• M ظرفیت هوادهی هواساز
• C گرمای ویژه هوا در فشار ثابت
• ΔT اختلاف دمای هوای ورودی و خروجی

بعد از محاسبه Q از طریق فرمول زیر به مقدار cfm هواساز دست پیدا خواهید کرد:

cfm= Q×3600/1200×ΔT/1.7

فرمول زیر نیز می‌تواند به عنوان فرمول جایگزین بالا مورد استفاده قرار گیرد:

Q= V×n

• Q دبی هوای تازه بر حسب متر مکعب بر ساعت
• v حجم فضای مورد نیاز بر حسب متر مکعب
• n تعداد دفعات تعویض هوا در هر ساعت

پس از اینکه دبی هوای تازه بر حسب متر مکعب به دست آمد آن را بر عدد ۱.۷ تقسیم کرده تا دبی هوا بر حسب cfm به دست آید.

محاسبه cfm یک اتاق

تهویه مطبوع و گردش هوای مناسب در فضاهای بسته، یکی از ارکان اصلی طراحی مهندسی ساختمان و تأمین آسایش حرارتی و سلامتی ساکنان است. هر ساختمان از بخش‌ها و اتاق‌های مختلفی تشکیل شده که هر یک کاربری منحصر به فردی دارند و بر همین اساس، نیازمندی‌های تهویه آن‌ها نیز با یکدیگر تفاوت اساسی دارد. در واقع، نمی‌توان یک نسخه واحد برای تهویه تمام فضاها پیچید، چرا که عوامل متعددی بر میزان هوای مورد نیاز تأثیرگذار هستند. نوع فعالیتی که در یک اتاق انجام می‌شود، تأثیر مستقیمی بر کیفیت هوا و بار حرارتی آن دارد؛ برای مثال، در یک اتاق ورزشی که افراد مشغول فعالیت بدنی شدید و دویدن روی تردمیل هستند، میزان دی‌اکسید کربن تولید شده و گرمای آزاد شده توسط بدن بسیار بیشتر از یک اتاق نشیمن معمولی است که افراد در آن مشغول استراحت یا تماشای تلویزیون هستند. به همین ترتیب، تعداد افرادی که به طور هم‌زمان در یک فضا حضور دارند و همچنین مدت زمانی که در آنجا سپری می‌کنند، تعیین‌کننده میزان هوای تازه‌ای است که باید برای حفظ سطح اکسیژن مطلوب و دفع آلاینده‌ها وارد فضا شود. وجود تهویه و جریان هوای کافی نه تنها برای تنفس سالم انسان‌ها حیاتی است، بلکه برای عملکرد صحیح و بهینه بسیاری از تجهیزات و وسایل برقی نیز ضرورت دارد تا از گرم شدن بیش از حد آن‌ها جلوگیری شود. از سوی دیگر، تهویه صحیح ابزار قدرتمندی برای کنترل رطوبت مطلوب و تنظیم دمای اتاق است و می‌تواند به سرعت بوهای ناخوشایند، بخار حاصل از پخت‌وپز یا حمام، و حتی ذرات معلق مضر را از محیط خارج کند.

اصلی‌ترین شاخص برای اندازه‌گیری و تعیین میزان جریان هوای مورد نیاز در سیستم‌های تهویه، واحد CFM یا فوت مکعب در دقیقه (Cubic Feet per Minute) است. برای محاسبه دقیق CFM مورد نیاز برای یک اتاق مشخص، باید یک روند گام‌به‌گام را دنبال کرد که اساس آن بر پایه حجم فضا و نرخ تعویض هوای مورد نیاز استوار است. در اولین قدم، تعیین حجم کل اتاق بر حسب فوت مکعب الزامی است. این حجم نشان‌دهنده کل فضایی است که هوا در آن در گردش است. پس از به دست آوردن حجم، این عدد باید در شاخصی به نام ACH ضرب شود که مخفف “دفعات تعویض هوا در ساعت” است و نشان می‌دهد که هوای کل اتاق چند بار در طول یک ساعت باید به طور کامل با هوای تازه جایگزین شود. در نهایت، چون CFM میزان جریان در دقیقه را نشان می‌دهد، نتیجه حاصل از ضرب حجم در ACH، باید بر عدد ۶۰ تقسیم شود که تعداد دقایق در یک ساعت است تا مقدار نهایی جریان هوا بر حسب CFM به دست آید. فرمول استاندارد و جامع برای این محاسبه به صورت زیر بیان می‌شود: جریان هوای مورد نیاز (بر حسب CFM) برابر است با حاصل‌ضرب مساحت کف اتاق (بر حسب فوت مربع) در ارتفاع سقف (بر حسب فوت)، ضرب در نرخ ACH توصیه شده، که همگی بر عدد ۶۰ تقسیم می‌شوند. در این فرمول، “جریان هوا” بیانگر حجم هوایی است که باید در هر دقیقه در سراسر اتاق به گردش درآید. “مساحت کف اتاق” متراژ مربع سطح زمین را نشان می‌دهد و “ارتفاع سقف” میانگین فاصله عمودی از کف تا سقف را بر حسب فوت مشخص می‌کند، که حاصل‌ضرب این دو، حجم اتاق را به فوت مکعب به دست می‌دهد. پارامتر ACH یا تعداد تعویض هوا در ساعت، یک متغیر کلیدی است که با توجه به استانداردها و نوع کاربری اتاق تعیین می‌شود و نقش تعیین‌کننده‌ای در حجم نهایی هوای محاسباتی دارد.

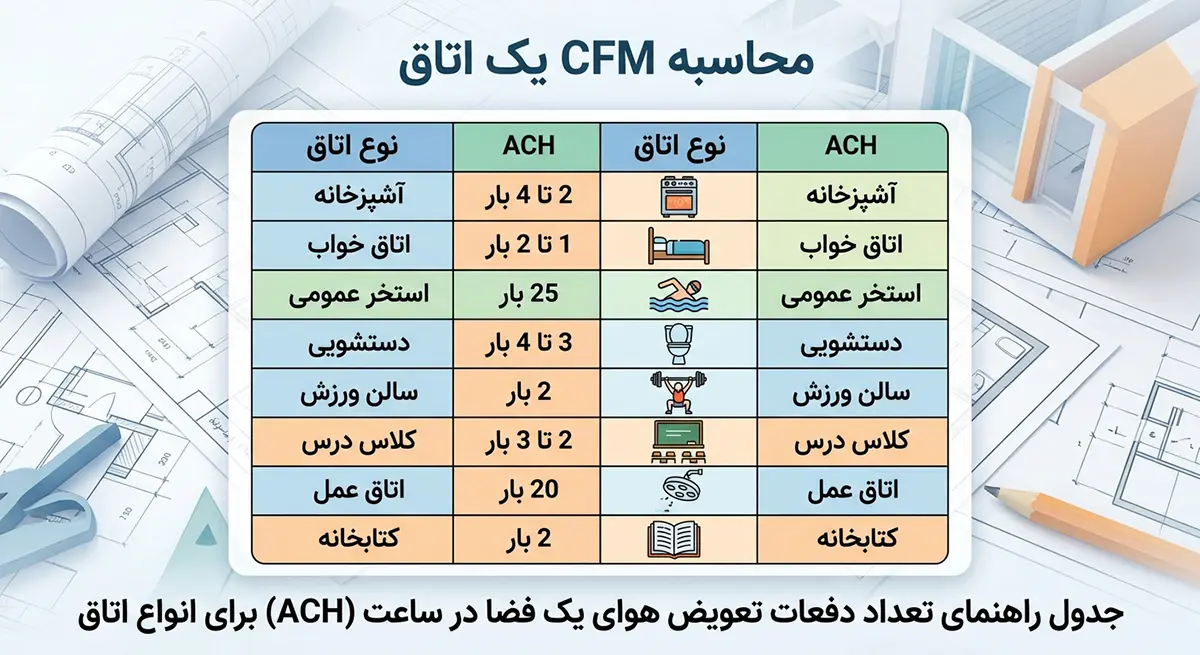

انتخاب دقیق عدد ACH بسیار حائز اهمیت است و مستقیماً به نوع فعالیتی که در اتاق صورت می‌گیرد بستگی دارد. مراجع مهندسی تأسیسات مقادیر مشخصی را برای فضاها با کاربری‌های گوناگون به عنوان راهنما ارائه می‌دهند. برای مثال، در فضاهایی مانند آشپزخانه که به دلیل پخت‌وپز مدام با بو، چربی و گرما روبرو هستیم، نرخ ACH بالاتری نیاز است تا هوا به سرعت تصفیه و جابجا شود؛ این عدد معمولاً بین ۲ تا ۴ بار در ساعت متغیر است. در مقابل، برای اتاق خواب که فضایی برای استراحت است و فعالیت کمی در آن انجام می‌شود، نرخ تعویض هوای کمتری در حدود ۱ تا ۲ بار در ساعت کفایت می‌کند. برخی فضاها نیازمندی‌های بسیار خاص و شدیدی دارند؛ مثلاً استخرهای عمومی به دلیل رطوبت بسیار بالا و وجود گازهای ناشی از مواد ضدعفونی‌کننده مانند کلر، نیازمند نرخ تهویه فوق‌العاده بالایی هستند که تا ۲۵ بار تعویض هوا در ساعت نیز می‌رسد. فضاهای بهداشتی مانند دستشویی‌ها نیز به دلیل کنترل بو و رطوبت، به نرخ تعویض هوای ۳ تا ۴ بار در ساعت احتیاج دارند. در مکان‌هایی مانند سالن‌های ورزشی، با وجود فعالیت بدنی، اگر فضا بزرگ باشد و تعداد افراد کنترل شده، نرخ ۲ بار در ساعت می‌تواند مناسب باشد، اما در صورت تراکم بالا این عدد باید افزایش یابد. کلاس‌های درس که محل تجمع تعداد زیادی از دانش‌آموزان برای مدت طولانی است، نیازمند تعویض هوای کافی برای حفظ تمرکز و سلامتی هستند و معمولاً عددی بین ۲ تا ۳ بار در ساعت برای آن‌ها در نظر گرفته می‌شود. حساس‌ترین فضاها اتاق‌های عمل بیمارستان‌ها هستند که برای حفظ شرایط استریل و جلوگیری از انتشار عفونت، نیازمند نرخ تعویض هوای بسیار بالا و دقیق هستند که معمولاً ۲۰ بار در ساعت یا بیشتر تعیین می‌شود. فضاهایی مانند کتابخانه‌ها نیز به دلیل کاربری آرام و فعالیت کم، با نرخ پایین حدود ۲ بار در ساعت به خوبی تهویه می‌شوند. تمامی این اعداد مقادیر تقریبی و استاندارد اولیه هستند و مهندسان طراح باید با در نظر گرفتن تمام شرایط واقعی پروژه، تراکم جمعیت، تجهیزات خاص موجود و آلاینده‌های احتمالی، این مقادیر را تعدیل و بهینه‌سازی کنند تا از کارایی سیستم تهویه اطمینان حاصل نمایند.
