شیر توپی یا بالولو یکی از کاربردیترین و مطمئنترین انواع تجهیزات کنترلی در سیستمهای لولهکشی خانگی و صنعتی به شمار میرود که نقش کلیدی در مدیریت جریان سیالات گوناگون ایفا میکند. ساختار متمایز این ابزار بر پایه یک قطعه کرویشکل (توپ) درون بدنه شیر طراحی شده است که با یک سوراخ مرکزی، امکان عبور یا مسدودسازی کامل گازها و مایعات را فراهم میسازد. مکانیزم عملکرد آن بسیار ساده، سریع و به صورت نیمدور (چرخش ۹۰ درجهای دستگیره) است؛ به این صورت که با چرخاندن دسته شیر، سوراخ توپی در امتداد مسیر لوله قرار گرفته و جریان برقرار میشود و با چرخاندن مجدد، سوراخ عمود بر مسیر قرار گرفته و مسیر به طور کامل مسدود میگردد. همین سادگی ساختاری علاوه بر افزایش طول عمر و کاهش استهلاک قطعات، افت فشار بسیار ناچیزی را در مسیر جریان ایجاد کرده و نگهداری آن را نسبت به سایر شیرها بسیار آسانتر میسازد.
در مصارف خانگی، متداولترین نمونه این تجهیز همان شیرهای دستهقرمز آشنایی هستند که برای قطع و وصل جریان گاز شهری، سیستمهای گرمایشی و لولهکشی آب آشامیدنی نصب میشوند. با این حال، دامنه کاربرد بالولوها فراتر از مصارف خانگی بوده و در مقیاس صنعتی نقش حیاتیتری ایفا میکنند. این شیرها در شبکههای حملونقل نفت، روغن، هوای فشرده، گاز طبیعی و حتی مواد شیمیایی گوناگون به طور گسترده به کار گرفته میشوند. یکی از مهمترین دلایل اولویت استفاده از شیرهای توپی در خطوط حساس صنعتی، توانایی فوقالعاده آنها در آببندی کامل و سریع است. در صنایع حساس که با سیالات اشتعالزا، سمی یا خطرساز سر و کار دارند، قابلیت قطع سریع جریان در مواقع اضطراری اهمیت بالایی دارد و شیر توپی به دلیل چرخش سریع ۹۰ درجهای، دقیقاً این ایمنی را در بالاترین سطح ممکن تأمین میکند. بنابراین، ترکیب سادگی ساختار، سرعت بالا در عملکرد، ایمنی فوقالعاده و کارایی در انواع سیالات، بالولو را به ابزاری جداپذیر و ضروری در صنعت تاسیسات تبدیل کرده است.
فهرست مطالب
بال ولو چیست؟

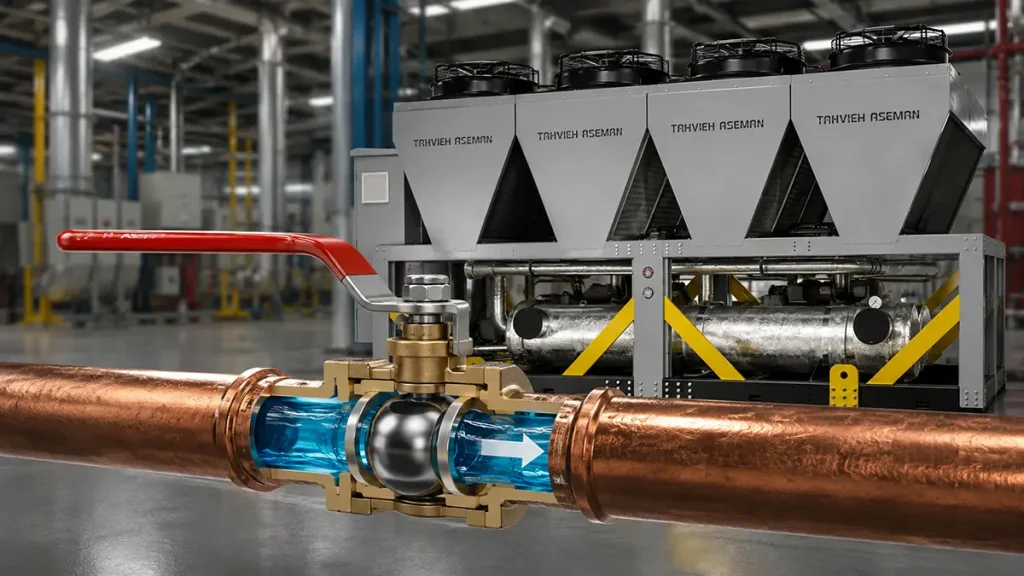

بالولو (Ball Valve) یا شیر توپی یکی از محبوبترین و پرکاربردترین انواع تجهیزات کنترلی در صنایع مختلف و تاسیسات خانگی به شمار میرود که وظیفه اصلی آن قطع و وصل سریع و ایمن جریان سیالات است. مکانیزم پایه این شیر بر اساس چرخش ۹۰ درجهای یک مجرابند کروی یا توپیشکل فلزی استوار شده است. در مرکز این توپی، سوراخی طراحی شده که نقش مسیر عبور سیال را ایفا میکند. زمانی که شیر در وضعیت باز قرار میگیرد، این سوراخ دقیقاً در راستای ورودی و خروجی جریان قرار گرفته و به سیال اجازه میدهد تا با کمترین افت فشار و مقاومت از درون شیر عبور کند. در مقابل، وقتی اهرم دستی شیر به اندازه ۹۰ درجه چرخانده میشود، توپی نیز چرخیده و سوراخ مرکزی آن در موقعیت عمود بر مسیر جریان قرار میگیرد؛ در این حالت بدنه صلب و مسدودکننده توپی جلوی عبور سیال را گرفته و جریان به طور کامل قطع میشود.
یکی از ویژگیهای کلیدی و ذاتی بالولوها، عملکرد قطع و وصلی یا اصطلاحاً «صفر و صدی» آنهاست. طراحی ساختاری شیرهای توپی به گونهای است که صرفاً برای باز بودن کامل یا بسته بودن کامل در نظر گرفته شدهاند و استفاده از آنها برای تنظیم دقیق، کاهش یا افزایش میزان جریان (خفقان یا throttling) اصلاً توصیه نمیشود. اگر شیر توپی در حالت نیمهباز قرار گیرد، عبور مداوم و پرفشار سیال از مجاورت لبههای مجرابند کروی و نشیمنگاهها میتواند باعث ساییدگی، خوردگی و فرسایش زودرس قطعات داخلی شیر شده و در نهایت عملکرد آببندی آن را با اختلال مواجه سازد. بنابراین، برای کنترل دقیق میزان دبی جریان باید از سایر انواع شیرها مانند شیرهای بشقابی یا سوزنی استفاده کرد.
تشخیص وضعیت عملیاتی بالولوهای دستی بسیار ساده و بصری است. در این شیرها، جهت اهرم یا دسته کنترلی نشاندهنده باز یا بسته بودن مسیر است؛ به این صورت که اگر اهرم در امتداد و موازی با محور لوله قرار داشته باشد، شیر در حالت کاملاً باز است و اگر اهرم عمود بر خط لوله قرار گیرد، نشاندهنده بسته بودن کامل شیر است. این سادگی در عملکرد باعث شده تا اپراتورها در خطوط صنعتی یا افراد در مصارف خانگی بتوانند در کوتاهترین زمان ممکن و بدون نیاز به آموزشهای پیچیده، وضعیت جریان را ارزیابی و در صورت لزوم تغییر دهند.
با پیشرفت فناوری و گسترش نیازهای صنعتی، انواع متعددی از طراحیهای بالولو روانه بازار شده است. گرچه در سایزهای کوچک و فشارهای پایین چرخاندن اهرم دستی بسیار آسان است، اما در سایزهای بزرگ صنعتی یا خطوط انتقال با فشار بسیار بالا، نیروی گشتاور مورد نیاز برای چرخاندن توپی سنگین فلزی به طور قابل توجهی افزایش مییابد. در چنین شرایطی، چرخاندن مستقیم اهرم با دست امکانپذیر نیست؛ از این رو در صنایع پیشرفته از گیربکسها (مانند چرخدندههای خورشیدی) یا عملگرهای اتوماتیک (پنیوماتیکی، هیدرولیکی یا الکتریکی) استفاده میشود تا نیروی لازم برای چرخش ۹۰ درجهای توپی به طور ایمن و مداوم تأمین گردد.
در نهایت، قابلیت اطمینان بالا، سرعت عملکرد فوقالعاده، آببندی کامل و ساختار مقاوم، بالولوها را به گزینهای بیجایگزین در صنایع نفت، گاز، پتروشیمی، شبکههای آب و فاضلاب و تاسیسات گرمایشی و سرمایشی تبدیل کرده است. این تجهیزات در انواع جنسهای برنجی، استیل، فولادی و چدنی تولید میشوند تا بتوانند در برابر شرایط مختلف دما، فشار و خواص شیمیایی سیالات گوناگون پایداری لازم را داشته باشند و ایمنی سیستمهای انتقال را تضمین نمایند.
مزایای استفاده از بال ولو
استفاده از بالولو یا شیر توپی در سیستمهای انتقال سیالات، مزایای متعدد و درخشان زیادی دارد که آن را به یکی از محبوبترین و قابل اعتمادترین تجهیزات کنترلی در تاسیسات خانگی و صنایع گوناگون تبدیل کرده است. بر اساس خصوصیات بنیادی این شیرها، یکی از برجستهترین نقاط قوت بالولوها، امکان باز و بسته کردن بسیار راحت و سریع جریان سیال است. مکانیزم عملکردی این شیر بر پایه چرخش ۹۰ درجهای (ربع گرد) استوار است؛ به این معنا که اپراتور یا کاربر تنها با چرخاندن یک اهرم به اندازه یک چهارم دایره میتواند شیر را از حالت کاملاً بسته به حالت کاملاً باز یا بالعکس تغییر دهد. این عملکرد فوقالعاده سریع، برخلاف شیرهای کشویی یا بشقابی که نیازمند چندین دور چرخش محور هستند، در موقعیتهای اضطراری که نیاز به قطع لحظهای و ناگهانی جریان وجود دارد، اهمیت بسیار حیاتی و نجاتبخش پیدا میکند.
علاوه بر سرعت بالا در عملکرد، ویژگی منحصربهفرد دیگری که بالولو را از سایر شیرآلات متمایز میسازد، نوع ویژه طراحی مجرابند توپی و نشیمنگاههای آن است که آببندی بسیار کامل و بینقصی را ارائه میدهد. هنگامی که شیر در حالت بسته قرار میگیرد، سطح کروی و هموار توپی فلزی بهطور کاملاً فشرده و یکنواخت بر روی حلقههای آببندی (سیتها) قرار گرفته و مسیر جریان را صددرصد مسدود میکند. این آببندی قوی و مسدودسازی کامل، مانع از هرگونه نشتی، چکه یا افت فشار در خطوط لولهکشی میشود. این ویژگی بهویژه در خطوط انتقالی که حامل سیالات اشتعالزا، گازهای خطرناک، مواد سمی یا سیالات گرانقیمت هستند، اهمیت دوچندانی دارد؛ زیرا کوچکترین نشتی در اینگونه مسیرها میتواند خسارات مالی سنگین یا مخاطرات جانی و محیطزیستی جبرانناپذیری به همراه داشته باشد.
سادگی فرآیند باز و بسته شدن از طریق چرخش ۹۰ درجهای، نهتنها سرعت عمل را افزایش میدهد، بلکه باعث سهولت استفاده و کاهش پیچیدگیهای فنی در بهرهبرداری روزمره نیز میشود. این سادگی ساختاری سبب میگردد که اپراتورها بدون صرف نیروی فیزیکی زیاد یا نیاز به تجهیزات پیچیده، تنها با یک حرکت ساده وضعیت جریان را تغییر دهند. همچنین، طراحی کمحجم و ساده بالولو باعث کاهش استهلاک قطعات داخلی شده و احتمال خرابی یا گیر کردن مکانیکی شیر را در طول زمان به حداقل ممکن میرساند. همین مسئله هزینههای تعمیر و نگهداری تاسیسات را بهطور چشمگیری کاهش داده و ارزش اقتصادی بالا و طول عمر طولانیتری را برای سیستم به ارمغان میآورد.
در نهایت، یکی دیگر از مزایای حیاتی بالولوها پایداری ساختاری آنها در برابر شرایط محیطی و عملیاتی سخت و طاقتفرساست. با توجه به نوع مهندسی، طراحی صلب و بهرهگیری از متریالهای بسیار مقاوم مانند فولاد آلیاژی، استنلس استیل، برنج یا چدن، این شیرها در برابر فشارها و دماهای بسیار بالا مقاوم بوده و دچار افت عملکرد، تغییر شکل یا خرابی نمیشوند. این مقاومت بالا امکان بهکارگیری بالولوها را در سختترین شرایط صنعتی از جمله پالایشگاههای نفت و گاز، نیروگاهها، صنایع پتروشیمی و خطوط بخار فراهم میسازد. بنابراین، ترکیب کمنظیر سرعت، آببندی مطمئن، سادگی کاربری و پایداری در دما و فشار بالا، بالولو را به گزینهای استاندارد و اولویت اول در تمام خطوط انتقال سیالات تبدیل کرده است.
معایب استفاده از بال ولو
اگرچه بالولوها یا شیرهای توپی به دلیل سادگی، سرعت عملکرد بالا و قابلیت آببندی فوقالعاده از پرکاربردترین تجهیزات در صنایع مختلف به شمار میروند، اما بهکارگیری آنها بدون توجه به محدودیتهای ساختاری و عملیاتی میتواند مشکلات و چالشهای جدی در سیستمهای لولهکشی ایجاد کند. شناخت دقیق این معایب برای مهندسان و طراحان تأسیسات اهمیت بالایی دارد تا بتوانند با انتخاب صحیح و بهرهبرداری درست، از بروز خرابیها و خسارات احتمالی جلوگیری نمایند.
یکی از نخستین معایب شایع در بهکارگیری بالولوها، احتمال فرسایش و آسیب دیدن سریع سطوح آببندی (سیتها) است. در ساختار داخلی شیرهای توپی، حلقههای آببندی معمولاً از جنس مواد پلیمری مانند تفلون (PTFE) یا سایر الاستومرها ساخته میشوند تا هنگام تماس با توپی صلب فلزی، مسدودسازی کامل جریان را تضمین کنند. اگر سیال عبوری حاوی ذرات معلق، رسوبات یا ذرات جامد فرساینده باشد، این ذرات میان توپی و سطح نرم آببندی قرار گرفته و هنگام باز و بسته شدن شیر، خدشه و خراشهای عمیقی بر روی سیتها ایجاد میکنند. علاوه بر این، در شرایطی که دما یا فشار سیستم از حد تحمل مواد پلیمری فراتر رود، این سطوح آببندی دچار تغییر شکل یا سوختگی شده و خاصیت آببندی خود را از دست میدهند که در نهایت منجر به نشتی مداوم سیال خواهد شد.
دومین و مهمترین محدودیت بالولوها، نامناسب بودن ساختار آنها برای کنترل، تنظیم یا تنظیم دقیق میزان جریان (تنظیم دبی یا خفقان) است. بالولوها اصالتاً بر اساس عملکرد قطع و وصلی یا اصطلاحاً «صفر و صدی» طراحی شدهاند؛ یعنی باید یا بهطور کامل باز باشند یا بهطور کامل بسته. هنگامی که یک بالولو در حالت نیمهباز قرار میگیرد تا مقدار جریان را کاهش دهد، سیال با سرعت بسیار بالا و به صورت گردابی از شکاف باریک میان توپی و بدنه عبور میکند. این جریان آشفته و پرفشار، ضربات شدیدی به یک طرف توپی و نشیمنگاه آببندی وارد کرده و باعث ساییدگی موضعی و فرسایش نامتقارن قطعات داخلی میشود. ادامه این روند نهتنها چرخه عمر شیر را به شدت کاهش میدهد، بلکه قابلیت آببندی کامل آن در زمان بستن را نیز بهطور کلی نابود میسازد.
سومین چالش فنی که در استفاده از بالولوها باید به آن توجه ویژهای داشت، پدیده مخرب «ضربه قوچ» یا شوک هیدرولیکی است که در اثر بسته شدن ناگهانی شیر رخ میدهد. از آنجا که مکانیزم حرکتی بالولو بر پایه چرخش ۹۰ درجهای اهرم استوار است، اپراتور میتواند شیر را در کسر کوچکی از ثانیه بهطور کامل ببندد. هنگامی که سیال پرفشاری با سرعت درون لوله در حرکت است و ناگهان مسیر آن مسدود میشود، انرژی جنبشی سیال به فشار استاتیکی تبدیل شده و یک موج فشاری شدید و ناگهانی در سیستم لولهکشی ایجاد میکند. این اوجگیری ناگهانی فشار میتواند صداها و ارتعاشات شدیدی تولید کرده و در حالات شدیدتر، باعث شکستگی لولهها، آس آسیب به اتصالات، خرابی تجهیزات اندازهگیری و حتی انفجار مجاری انتقال گردد.
در نتیجه، علیرغم مزایای چشمگیر بالولوها، آگاهی از این نقطهضعفها نشان میدهد که نباید از آنها برای سیالات دارای ذرات معلق سخت، کنترل دقیق میزان دبی، یا در خطوطی که بسته شدن سریع جریان میتواند خطر ضربه قوچ را ایجاد کند، استفاده کرد. انتخاب صحیح نوع شیر متناسب با نیاز عملیاتی، ضامن ایمنی و طول عمر تجهیزات تأسیساتی خواهد بود.
بال ولو سه طرفه
یک شیر توپی در حالت عادی دارای دو راه است اما با این حال در برخی موارد، ممکن است یک شیر توپی 3 طرفه مورد استفاده قرار گیرد. این نوع شیر به جای دو پورت، دارای 3 پورت است. این طرح چند منظوره برای انتقال مایعات از ورودی شیر اصلی به دو جهت مختلف مورد نیاز است، که هر یک توسط دو خروجی جداگانه انجام میشود. یکی دیگر از کاربردهای معمول شیر توپی 3 طرفه، داشتن خط جریان اصلی است که توسط دو ورودی جداگانه و جایگزین ارائه شده است. توپ موجود در یک بال ولو سه طرفه ممکن است دارای طرح L یا T باشد.
ساخت بال ولو
ساخت و تولید بالولوها یا شیرهای توپی فرایندی کاملاً مهندسیشده است که متریال و قطعات بهکاررفته در آن، نقش مستقیمی در تعیین طول عمر، میزان مقاومت و دامنه کاربرد شیر در شرایط کاری مختلف ایفا میکنند. بررسی اجزای اصلی تشکیلدهنده بالولو، از جمله بدنه، توپی (مجرابند کروی) و نشیمنگاه (سیت)، نشان میدهد که ترکیب هوشمندانه فلزات مقاوم و مواد الاستومری، چگونه این تجهیز را به یکی از مطمئنترین شیرآلات صنعتی تبدیل کرده است.
بدنه و مجرابند کروی بالولو که بخشهای اصلی باربر و متحرک شیر محسوب میشوند، معمولاً از آلیاژهای فلزی مستحکم و باکیفیت ساخته میشوند. در این میان، آلیاژهایی مانند فولاد ضد زنگ (استنلس استیل) و فولاد کربنی (کربن استیل) بیشترین سهم را در تولید این قطعات دارند. استفاده از فولاد ضد زنگ به دلیل مقاومت فوقالعاده آن در برابر خوردگی، اکسیداسیون و فرسایش شیمیایی، بالولو را برای بهکارگیری در صنایع حساس مانند نفت، گاز، پتروشیمی، و محیطهای حاوی سیالات خورنده یا مرطوب کاملاً ایدهآل میسازد. در مقابل، کربن استیل به دلیل مقاومت مکانیکی بالا در برابر فشارهای کاری سنگین و هزینه تمامشده اقتصادیتر، انتخابی متداول برای خطوط لولهکشی صنعتی و عمومی است. همچنین در برخی کاربردهای سبکتر، کشاورزی، سیستمهای توزیع آب و خطوط انتقال مواد شیمیایی کمفشار، شیرهای توپی تمامپلاستیکی (مانند PVC یا UPVC) تولید میشوند که وزنی سبک، قیمتی مناسب و مقاومت کاملی در برابر زنگزدگی دارند.
یکی از حساسترین و کلیدیترین قطعات در ساختار داخلی بالولو، نشیمنگاه یا سیت (Seat) است که وظیفه اصلی آببندی کامل را بر عهده دارد. برای دستیابی به آببندی صددرصدی و جلوگیری از هرگونه چکه یا نشتی سیال، نشیمنگاه بالولوها را معمولاً از مواد ارتجاعی و انعطافپذیر یا همان الاستومرها و پلیمرهای مهندسی میسازند. این حلقه یا سیت آببندی، مجرابند کروی فلزی را بهطور کامل در بر میگیرد تا هنگام چرخیدن توپی و قرار گرفتن آن در حالت بسته، هیچ فاصلهای میان فلز و بدنه باقی نماند.
از جمله پرکاربردترین مواد الاستومری و پلیمری در ساخت نشیمنگاههای ارتجاعی بالولو میتوان به تفلون (TFE یا PTFE)، بونا-ان (Buna-N یا NBR)، نیوپرن (Neoprene) و همچنین ترکیبات تقویتشده آنها اشاره کرد. تفلون به دلیل ضریب اصطکاک بسیار پایین، مقاومت شیمیایی بالا در برابر اکثر اسیدها و بازها، و عملکرد هموار هنگام چرخش توپی، محبوبترین متریال برای سیت بالولو است. بونا-ان و نیوپرن نیز به دلیل خاصیت کشسانی عالی، مقاومت خوب در برابر روغنها، گریس، مواد نفتی و سایش مکانیکی، بهطور گسترده در شیرهای توپی تاسیساتی و صنعتی استفاده میشوند. گاهی نیز برای دستیابی به ویژگیهای همزمان مانند استحکام بیشتر و اصطکاک کمتر، از ترکیبات چندلایه یا تقویتشده این مواد پلیمری بهره میبرند.
با وجود تمام مزایای آببندی فوقالعادهای که نشیمنگاههای الاستومری فراهم میکنند، بهکارگیری این مواد پلاستیکی و منعطف محدودیت اصلی بالولوها را رقم میزند. الاستومرها و پلیمرها در برابر حرارت شدید پایداری بالایی ندارند و در دماهای فوقالعاده بالا دچار نرمشدگی، تغییر شکل، ذوب یا آسیب ساختاری میشوند. بنابراین، بالولوهایی که دارای نشیمنگاه الاستومری هستند، نمیتوانند در خطوطی با دماهای بسیار بالا (مانند خطوط بخار داغ یا کورههای حرارتی) استفاده شوند. برای رفع این محدودیت در دماهای بالا، سازندگان از شیرهای توپی با نشیمنگاه فلزی (Metal-to-Metal Seat) استفاده میکنند، اگرچه آببندی در آنها نیازمند ماشینکاری بسیار دقیقتر و هزینههای ساخت بالاتری خواهد بود.
انواع بال ولو
برای دستهبندی شیر توپی باید به دو جزء اصلی آن دقت کرد که یکی بدنۀ شیر و دیگری بخش توپی آن است. به همین خاطر دو نوع دستهبندی میتوان برای بال ولو متصور شد که عبارتند از:
انواع بال ولو بر اساس طراحی بدنه
- بال ولو با ورودی کناری (Side entry)
- بال ولو با ورودی بالا (Top entry)
- بال ولو جوشی (Welded body ball valve)
انواع بال ولو بر اساس طراحی توپی
- بال ولو شناور (Floating ball valve)
- بال ولو ترونیون (Trunnion ball valve)
- بال ولو قطر کم (Reduced bore)
- بال ولو قطر زیاد (Full bore)
- بال ولو وی شکل (V-Shaped ball valve)
جمعبندی و نتیجهگیری
شیرهای توپی یا بالولوها به دلیل ساختار مکانیکی ساده، عملکرد سریع ۹۰ درجهای و قابلیت آببندی فوقالعاده، به یکی از مهمترین و پرکاربردترین تجهیزات در سیستمهای لولهکشی خانگی و صنعتی تبدیل شدهاند. این شیرها اگرچه برای کنترل و تنظیم دقیق دبی جریان طراحی نشدهاند و در صورت بسته شدن ناگهانی میتوانند شوک هیدرولیکی ایجاد کنند، اما توانایی بالا و بینظیر آنها در قطع کامل و اضطراری جریان، بهرهگیری از آنها را در خطوط حساس حمل گاز، نفت و مواد شیمیایی به یک اولویت حیاتی تبدیل کرده است.
در نهایت، انتخاب صحیح بالولو متناسب با جنس بدنه (فولاد، استیل یا پلاستیک) و نوع نشیمنگاه آببندی، نقش مستقیمی در افزایش طول عمر تاسیسات و ایمنی تجهیزات جانبی بالادستی و پاییندستی دارد؛ تجهیزاتی که طیف وسیعی از خطوط انتقال تا سیستمهای برودتی بزرگ صنعتی را شامل میشوند؛ بهطوری که حتی در راهاندازی و نگهداری تاسیسات سرمایشی سنگین، بررسی دقیق جزئیات قطعات کنار محاسبه قیمت چیلر صنعتی میتواند کارایی و ایمنی کل کلکسیون تاسیسات را تضمین نماید. شناخت کامل مزایا، معایب و محدودیتهای دمایی بالولو به مهندسان و مجریان تأسیسات کمک میکند تا بهترین عملکرد را با حداقل هزینه نگهداری تجربه کنند.
پرسش و پاسخ
بال ولو در چیلر چه کاربردی دارد؟
در صورتی که نیاز به بررسی قطعهای از چیلر باشد، میتوان با استفاده از بال ولو، جریان آن قسمت را بهطور کامل قطع کرد تا انجام کار به راحتی صورت گیرد.
آیا از بال ولو برای کنترل جریان نیز استفاده میشود؟
خیر، نوع طراحی بال ولو بهگونهای است که تنها برای قطع و وصل کامل جریان استفاده میشود و نمیتوان از طریق آن اقدام به کم یا زیاد کردن جریان کرد.
