وقتی از تجهیزات صنعتی استفاده مینمایید، یکی از مهمترین مواردی که در آنها باید رعایت شود، بحث سرویس و نگهداری است. قطعات مختلفی در این تجهیزات گذاشته میشوند تا شما از طریق آنها بتوانید متوجه شوید که حال دستگاه خوب است یا خیر. یکی از این تجهیزات مراقبتی، سایت گلس است که این امکان را برای شما فراهم میکند که نگاهی به ماده داخل دستگاه خود بیاندازید و از سلامت حال آن باخبر گردید. اما سایت گلس چیست و باید دارای چه شرایطی باشد؟ با تهویه آسمان همراه باشید تا در ادامه به این سوالات پاسخ دهیم.
فهرست مطالب

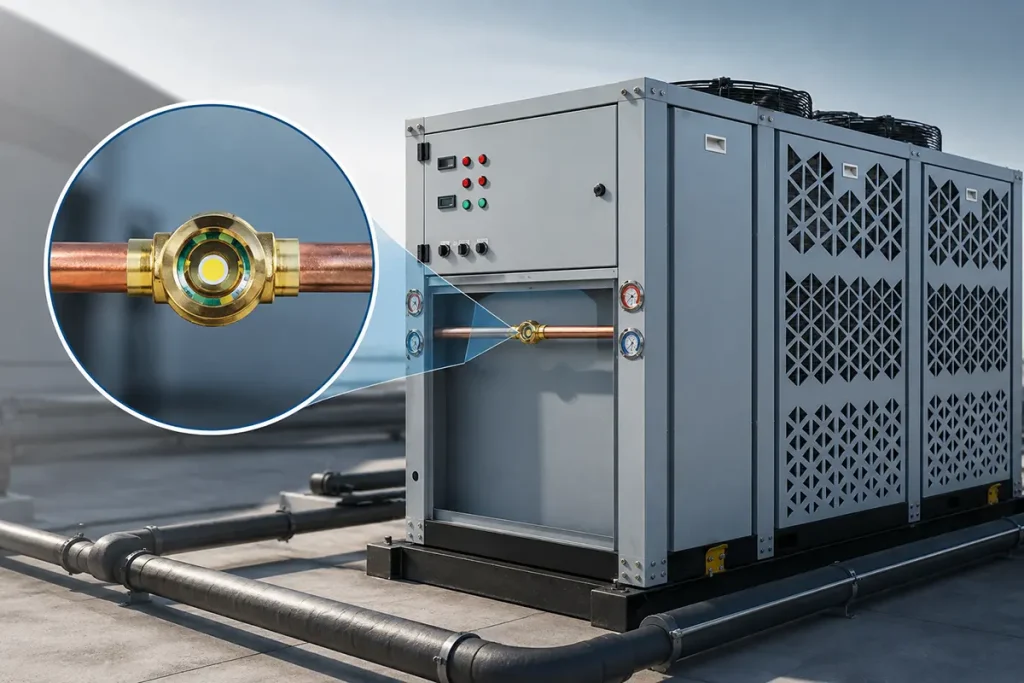

سایت گلس چیست؟
سایت گلس (Sight glass) یک لوله شفاف است که میتوانید مایع عبوری از آن را مشاهده کرده و در صورت وجود مشکل در آن، اقدام به رفع آن نمایید. این قطعه برای تجزیه و تحلیل شرایط در تجهیزات صنعتی، راکتورهای شیمیایی و موارد دیگر استفاده میشود.
سایت گلس معمولاً از بستر شیشهای بسیار مقاوم ساخته میشود تا در شرایط خاص دچار آسیب نشود. از طریق فرآیند حرارتی این شیشه تقویت میشود، همچنین از یک لایه اضافه پوششی برای شیشه استفاده میشود تا در برابر برخی مواد شیمیایی محافظت شود. تمام این موارد باعث میشوند که شیشه در برابر کشش مقاوم باشد و در مجموع احتمال شکستن و آسیب رساندن به محیط اطراف نیز کمتر شود.

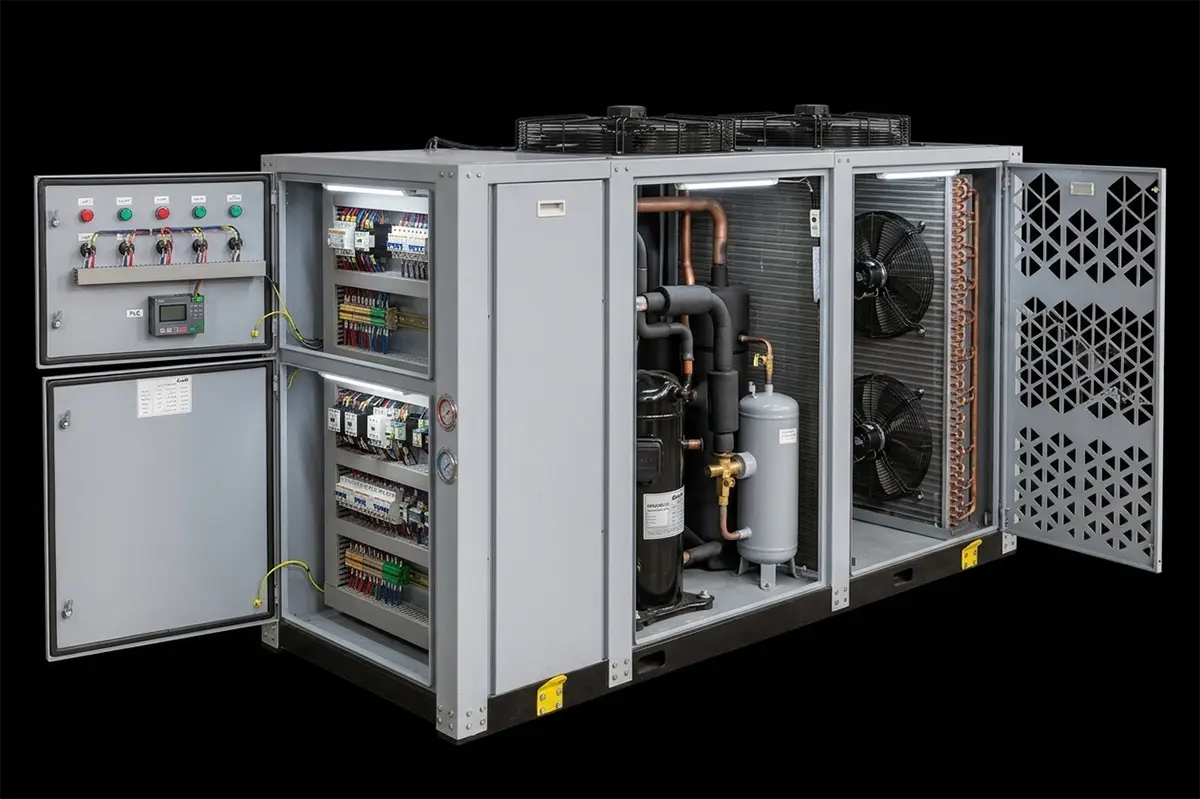

چرا به سایت گلس نیاز داریم؟
استفاده از سایت گلس (Sight Glass) در سیستمهای صنعتی و بهویژه سیکلهای تبرید و چیلرها، یکی از سادهترین و در عین حال هوشمندانهترین روشهای مراقبت پیشگیرانه است. عبارت «تبدیل یک سیستم بسته به سیستم باز» به این معناست که بدون دستکاری، باز کردن لولهها، تخلیه مبرد یا قطع جریان کاری دستگاه، میتوانید متوجه شوید که در درون لولهها و مخازن چه میگذرد.
برای درک بهتر ضرورت و اهمیت وجود این قطعه، علل نیاز به سایت گلس را میتوان در چند بعد اصلی بررسی کرد:
۱. صرفهجویی چشمگیر در زمان و هزینههای نگهداری (Cost & Time Efficiency)
در سیستمهای صنعتی بدون سایت گلس، بررسی وضعیت داخلی سیال مستلزم خاموش کردن دستگاه، تخلیه فشار، باز کردن فلنجها یا لولهها و در نهایت آببندی و شارژ مجدد سیستم است. این فرآیند علاوه بر متوقف کردن خط تولید یا تهویه ساختمان، هزینههای زیر را به همراه دارد:
-
هزینه توقف دستگاه (Downtime): هر ساعتی که چیلر یا سیستم صنعتی خارج از مدار باشد، خسارت مالی به همراه دارد.
-
هزینه نیروی متخصص: هدر رفتن زمان تکنسینها برای عیبیابیهای پیچیده.
-
هزینه مواد مصرفی: اتلاف مبرد، گازهای محافظ، واشرها و روغن.
با وجود سایت گلس، تکنسین تنها در چند ثانیه و با یک بازرسی چشمی ساده (Visual Inspection) وضعیت کلی سیستم را ارزیابی میکند.
۲. حفاظت از سلامت و کیفیت سیال (Protecting Fluid Quality)
ورود رطوبت، هوا یا آلودگی به داخل سیکل تبرید یکی از مخربترین اتفاقات ممکن است. وقتی برای بازرسی مجبور به باز کردن سیستم بسته باشید، احتمال ورود رطوبت محیط و آلایندهها به داخل لولهها به شدت افزایش مییابد. سایت گلس این امکان را میدهد که:
-
درزگیری و یکپارچگی سیستم حفظ شود: بدون شکستن پلمب لولهها، درون آن مشاهده شود.
-
کیفیت سیال پایش شود: از تغییر رنگ مبرد، کدر شدن روغن یا حضور ذرات معلق مطلع شوید قبل از اینکه این آلودگیها به کمپرسور یا شیر انبساط آسیب بزنند.
۳. عیبیابی سریع و پیشگیرانه (Early Fault Detection)
سایت گلس مانند یک سیستم هشدار زودهنگام عمل میکند. بسیاری از مشکلات بزرگ در چیلرها، ابتدا با نشانههای بسیار کوچک در سایت گلس ظاهر میشوند:
-
تشخیص رطوبت (Moisture Detection): وجود رطوبت در سیکل تبرید باعث ایجاد اسید، خوردگی لولههای مسی و در نهایت سوختن سیمپیچ کمپرسور میشود. نگین یا ماده حساس به رطوبت موجود در مرکز سایت گلس با تغییر رنگ (مثلاً از سبز به زرد)، قبل از بروز خسارت سنگین، نیاز به تعویض فیلتر درایر را اعلام میکند.
-
تشخیص نشتی و کمبود مبرد: مشاهده حباب یا کف مداوم در سایت گلس خط مایع، اولین نشانهی افت فشار، کمبود مبرد یا وجود نشتی در سیستم است.
-
بررسی سطح و کیفیت روغن (Oil Level & Clarity): سایت گلسهای نصبشده روی بدنه کمپرسور، میزان روغن موجود در کارتل و عدم کفکردن آن را نشان میدهند تا از کارکرد خشک کمپرسور جلوگیری شود.
۴. افزایش ایمنی محیط کار و پرسنل (Safety)
در بسیاری از خطوط صنعتی، سیالات عبوری دارای فشار بالا، دمای بسیار شدید یا خاصیت اسیدی و مسمومکننده هستند. باز کردن سیستم برای بررسی مایع درون آن میتواند خطرات جانی جدی برای تکنسینها داشته باشد. سایت گلسهای بوروسیلیکاتی مقاوم، این امکان را فراهم میکنند که پرسنل از یک فاصله ایمن و بدون هیچگونه تماس مستقیم با سیال، وضعیت جریان را ارزیابی کنند.
یک سایت گلس به شما امکان میدهد موارد زیر را تجزیه و تحلیل کنید بدون اینکه نیاز به باز کردن سیستم داشته باشید:
- کیفیت سیال (مثلاً رنگ)
- سطح مایعات
- مقدار آلایندهها
- اندازه آلایندهها
- نوع آلایندهها
از جمله وظایف سایت گلاس در ساختار سیستمهایی مانند چیلر (مانند چیلر دستگاه تزریق پلاستیک)، بررسی داخل سیستم، گرفتگیهای صافیها و فیلترها، سطح مایع مبرد، حرکت سیال، رنگ و میزان شفافیت سیال و نیز رطوبت موجود در سیستم است. علاوه بر تشخیص وجود رطوبت از طریق تغییر رنگ مادۀ وسط سایت گلاس، میتوان از این قطعه جهت مقایسه رنگ ماده مبرد در طول خط جریان بهره برد. برای اینکه تشخیص دهیم در داخل ماده مبرد رطوبت وجود دارد یا خیر باید بدانیم که وجود رنگ سبز مادۀ وسط سایت گلس تایید کننده عدم وجود رطوبت است و نشان دادن رنگ زرد تاییدی بر وجود رطوبت در این سیال میباشد.
| رنگ مبرد | تشخیص |
| رنگ سبز | سیستم در حالت نرمال کار میکند |
| رنگ سبز فسفری | سیستم مشکل دارد |
| رنگ زرد | فیلتر رطوبت گیر باید تعویض شود |
وجود کف و حباب در سایت گلس نشانه چیست؟
وجود حباب، کف یا حالت جوشش در جریان مبرد مایع داخل سایت گلس (Sight Glass)، یکی از روشنترین و در عین حال مهمترین هشدارهای بصری در سیکلهای تبرید تراکمی و چیلرها است. در یک سیستم کاملاً سالم و تنظیمشده، مبردی که از کندانسور خارج میشود و به سمت شیر انبساط حرکت میکند، باید کاملاً یکدست، شفاف و بهصورت صددرصد مایع (Subcooled Liquid) باشد. مشاهده هرگونه حباب یا کفآلودگی به این معناست که مبرد تغییر فاز داده و بخشی از آن تبدیل به گاز شده است (Flash Gas) یا جریان سیال دچار نوسانات شدید فشاری و دمایی است.
برای درک بهتر و عیبیابی دقیقتر، عوامل ایجاد این پدیده را میتوان در چند بخش اصلی طبقهبندی و بررسی کرد:
۱. کمبود مبرد در سیکل تبرید (Refrigerant Undercharge)
رایجترین علت مشاهده حباب مداوم در سایت گلس، کم بودن حجم مبرد در چرخه است. وقتی میزان مبرد کافی نباشد، مایع جمعشده در انتهای کندانسور به حجم مورد نیاز نمیرسد تا کل لوله خط مایع را پر کند. در نتیجه، مخلوطی از گاز و مایع وارد خط مایع شده و از سایت گلس عبور میکند. کمبود مبرد معمولاً به دو دلیل اتفاق میافتد:
-
نشتی در سیستم: وجود کوچکترین نشتی در اتصالات، شیرآلات، اتصالات پرسی یا لولهکشیها به مرور زمان باعث خروج مبرد میشود.
-
شارژ اولیه ناقص: در زمان راهاندازی یا سرویس، مبرد کمتری نسبت به وزن استاندارد طراحی به سیستم تزریق شده است.
۲. اختلال در عملکرد کندانسور و عدم تقطیر کامل
وظیفه کندانسور تبدیل گاز داغ خروجی از کمپرسور به مایع مبرد است. اگر کندانسور نتواند گرمای مبرد را به شکل مؤثر به محیط بیرون منتقل کند، فرآیند تقطیر به طور کامل انجام نشده و مبرد خروجی حالت نیمهمایع و نیمهگاز پیدا میکند. عواملی که تبادل حرارتی کندانسور را مختل میکنند عبارتند از:
-
خرابی یا کندی فنهای کندانسور هوایی: در کندانسورهای هوایی، اگر فنها از کار بیفتند، جهت چرخش آنها معکوس باشد یا دور موتور کاهش یابد، جریان هوای عبوری کم شده و تقطیر صورت نمیگیرد.
-
کثیفی و انسداد فینهای کندانسور: تجمع گرد و غبار، پرز، برگ درختان یا چربی روی فینهای آلومینیومی، مانع از عبور جریان هوا و دفع حرارت میشود.
-
مشکلات کندانسورهای آبی: در چیلرهای آبخنک، افت فشار آب ورودی، رسوبگرفتگی لولههای شل اند تیوب (Shell and Tube)، یا خرابی پمپ برج خنککن باعث افزایش دمای تقطیر و ایجاد حباب میشود.
۳. افت فشار شدید در طول خط مایع (Pressure Drop)
حتی اگر مبرد خروجی از کندانسور کاملاً مایع باشد، اگر در طول مسیر تا رسیدن به سایت گلس افت فشار ناگهانی رخ دهد، دمای اشباع مبرد کاهش یافته و بخشی از مایع فوراً تبخیر میشود (پدیده Flash Gas). دلایل عمده افت فشار عبارتند از:
-
گرفتگی یا نیمهبسته بودن فیلتر درایر (Filter Drier): فیلتر درایر وظیفه جذب رطوبت و ذرات معلق را دارد. اگر این فیلتر به دلیل تجمع آلودگیها دچار گرفتگی شود، یک افت فشار شدید قبل و بعد از خود ایجاد میکند. این افت فشار باعث تشکیل حبابهای فراوان در سایت گلس (که معمولاً بعد از فیلتر نصب میشود) میگردد.
-
خرابی یا عدم بازشدن کامل سلونوئید ولو: اگر شیر برقی خط مایع به صورت کامل باز نشود، مانند یک گلویی و موانع تنگ عمل کرده و با ایجاد افت فشار، جریان را حبابدار میکند.
-
لهشدگی یا سایزینگ نادرست لولهها: وجود خمیدگیهای تند، آسیبدیدگی لولههای مسی یا کوچک بودن قطر خط مایع نسبت به ظرفیت سیستم، افت فشار غیرمجاز ایجاد میکند.
۴. جابهجایی حرارت ناخواسته و گرم شدن خط مایع
خط مایع باید در طول مسیر خود تا شیر انبساط، دمای پایینی داشته باشد و درجه سابکولینگ (Subcooling) خود را حفظ کند. اگر مسیر لولهکشی خط مایع از مجاورت تجهیزات گرمایشی، دیگها، تابش مستقیم آفتاب یا محیطهای بسیار گرم عبور کند و عایقکاری مناسبی نداشته باشد، مبرد مایع حرارت محیط را جذب کرده و به نقطه جوش نزدیک میشود. این جذب گرمای اضافه باعث تبخیر قسمتی از مبرد در طول مسیر و ظهور حباب در سایت گلس میشود.
۵. کفآلودگی ناشی از اختلالات روغن (Foaming)
گاهی آنچه در سایت گلس دیده میشود حباب هوایی یا گازی نیست، بلکه کف حاصل از اختلاط شدید روغن کمپرسور و مبرد است. اگر مبرد به صورت مایع وارد کارتل کمپرسور شود (مثلاً در زمان خاموش بودن طولانی دستگاه)، روغن و مبرد در هم حل میشوند. هنگام استارت مجدد کمپرسور و افت فشار ناگهانی در کارتل، مبرد حلشده در روغن به شدت میجوشد و کف ایجاد میکند که این کف میتواند وارد سیکل شده و در سایت گلس مشاهده شود. همچنین خرابی هیتر کارتل (Crankcase Heater) یکی از دلایل اصلی بروز این مشکل است.
اهمیت تشخیص دقیق علائم
نکته حیاتی برای تکنسینها این است که وجود حباب در سایت گلس همواره به معنی کمبود مبرد نیست. تزریق بیرویه مبرد به سیستمی که به دلیل گرفتگی فیلتر درایر یا کثیفی کندانسور دچار حباب شده است، نه تنها مشکل را حل نمیکند، بلکه باعث افزایش شدید فشار بالا (High Pressure)، فشار به کمپرسور و در نهایت سوختن آن میشود. بنابراین بررسی اختلاف دما در دو طرف فیلتر درایر، اندازهگیری فشار و محاسبه دقیق میزان سابکولینگ و سوپرهیت قبل از هرگونه اقدام اصلاحی الزامی است.
نحوه ساخت سایت گلس
ساختار و نحوه ساخت سایت گلس صنعتی (Sight Glass) تنها محدود به انتخاب نوع شیشه نیست، بلکه شامل یک فرآیند مهندسی دقیق برای تضمین مقاومت در برابر فشارهای بالای کاری، شوکهای حرارتی و خوردگیهای شیمیایی است. این قطعه از دو بخش اصلی «بدنه فلزی و اتصالات» و «عدسی یا لوله شیشهای» تشکیل میشود که هر کدام مراحل ساخت منحصربهفردی دارند.
۱. فرآیند ساخت و فرآوری شیشه
انتخاب متریال اولیه نقش تعیینکنندهای در تحمل شرایط محیطی دارد. همانطور که اشاره شد، شیشه بوروسیلیکات (Borosilicate) به دلیل ضریب انبساط حرارتی بسیار پایین و مقاومت بالا در برابر شوکهای دمایی تا حدود ۲۶۰ درجه سانتیگراد (۵۰۰ درجه فارنهایت)، استاندارد اصلی در صنایع برودتی، چیلرها و راکتورهای شیمیایی است. در مقابل، شیشه سودالایم (Soda-lime) قیمت پایینتری دارد اما مقاومت حرارتی و مکانیکی آن محدودتر بوده و عمدتاً در تجهیزات کمفشار یا دماهای پایین استفاده میشود. برای کاربردهای بسیار خاص و دماهای فوقالعاده بالا (بالای ۱۰۰۰ درجه سانتیگراد) نیز گاهی از شیشههای کوارتز یا یاقوت کبود (Sapphire) استفاده میشود.
برای ارتقای مقاومت مکانیکی شیشهها، مراحل ساخت زیر روی آنها انجام میگیرد:
-
عملیات حرارتی (Tempering): شیشه پس از برش و شکلدهی اولیه، تا دمای نزدیک به نقطه ذوب داغ شده و سپس به سرعت و بهصورت یکنواخت سرد میشود. این فرآیند باعث ایجاد تنش تنشی در مرکز و تنش فشاری در سطح شیشه شده و مقاومت آن را در برابر فشار ساختاری و ضربه تا چند برابر افزایش میدهد.
-
پوششدهی محافظ (Coating): در محیطهایی که سیال دارای خاصیت اسیدی یا قلیایی شدید است، یک لایه نازک محافظ (مانند پوششهای میکا یا پلیمرهای مقاوم) روی سطح داخلی شیشه قرار میگیرد تا از کدر شدن یا خوردگی شیشه در طول زمان جلوگیری شود.
۲. ساخت بدنه و فریم فلزی
بدنه سایت گلس که شیشه را در بر میگیرد، معمولاً از جنس برنج، فولاد ضد زنگ (Stainless Steel 304/316) یا فولاد کربنی ساخته میشود. بدنه از طریق ماشینکاری دقیق CNC تولید میشود تا محل قرارگیری شیشه و رزوهها کاملاً آببندی شوند.
در سایت گلسهای مورد استفاده در خطوط مایع چیلر، یک قسمت مرکزی حاوی کپسول یا نماد حساس به رطوبت (Moisture Indicator) نیز درون بدنه مونتاژ میشود. این عنصر رنگی با استفاده از نمکهای کبالت یا ترکیبات شیمیایی مشابه ساخته میشود که در واکنش با مولکولهای آب تغییر رنگ میدهند.
۳. مونتاژ و آببندی (Sealing)
بخش حساس دیگر در نحوه ساخت سایت گلس، نحوه اتصال شیشه به بدنه فلزی است. از آنجایی که ضریب انبساط حرارتی فلز و شیشه متفاوت است، عدم آببندی صحیح باعث ترک خوردن شیشه یا نشتی سیال میشود. برای حل این مشکل از واشرهای آببندی خاص (Gaskets) از جنس تفلون (PTFE)، نئوپرن یا گرافیت استفاده میشود.
در برخی سایت گلسهای صنعتی پرفشار، از تکنولوژی ذوب شیشه در فلز (Glass-to-Metal Fused) استفاده میشود؛ به این صورت که شیشه درون یک حلقه فلزی گداخته قرار گرفته و پس از سرد شدن، فشردگی فلز دور شیشه باعث آببندی کامل و تحمل فشارهای بسیار بالا (بیش از ۱۰۰ بار) میگردد.
برترین برندهای سایت گلاس در ایران
در بازار تهویه مطبوع و صنایع برودتی ایران، انتخاب برند معتبر برای سایت گلاس از اهمیت بالایی برخوردار است؛ چرا که خرابی، نشتی یا شفافیت پایین این قطعه میتواند به کل سیکل تبرید آسیب بزند و روند عیبیابی را مختل کند. برندهای خارجی و داخلی متعددی در بازار ایران حضور دارند که بر اساس کیفیت، اصالت، قیمت و فراوانی در بازار دستهبندی میشوند.
۱. برندهای شاخص و پیشتاز بازار (سهم بازار و کیفیت بالا)
-
دانفوس (Danfoss – دانمارک / تولید در سایتهای مختلف جهانی):سایت گلاسهای سری SGN و SGI دانفوس بیتردید پرفروشترین و شناختهشدهترین گزینهها در ایران هستند. ویژگی اصلی محصولات این برند، دقت فوقالعاده بالا در شناساگر رطوبت (Indication)، مقاومت عالی بدنه برنجی در برابر فشارهای بالا و سازگاری گسترده با انواع مبردهای سنتتیک و مدرن (مانند R134a, R404A, R410A و R407C) است. نسخه اصلی این برند به دلیل عمر طولانی و نشانگر رنگی بسیار دقیق، انتخاب اول سازندگان چیلرهای صنعتی است.
-
کستل (Castel – ایتالیا):برند ایتالیایی کستل، رقیب مستقیم دانفوس در بازار ایران است. سایت گلاسهای کستل (بهویژه سری 38 و 39) به دلیل کیفیت ساخت بالای بدنه، رزوهها و اتصالات جوشی (ODF) شفافیت عالی شیشه بوروسیلیکات و مقاومت بالا در برابر شوکهای فشاری محبوبیت زیادی دارند. قیمت کستل معمولاً رقابتیتر از دانفوس است و اتصالات آن مطابقت بالایی با استانداردهای لولهکشی مسی در ایران دارد.
۲. سایر برندهای معتبر اروپایی و آسیایی در ایران
-
الکو کنترلز (Emerson / Alco Controls – آمریکا / آلمان):قطعات برودتی الکو که زیرمجموعه کمپانی بزرگ امرسون هستند، از کیفیت فوقالعاده بالایی برخوردارند. سایت گلاسهای الکو (سری MIA) به پایداری بالا در شرایط کاری سخت و دقت در نشان دادن میزان رطوبت شهرت دارند. این برند بیشتر در پروژههای حساس صنعتی، سردخانههای زیر صفر و چیلرهای سنگین استفاده میشود.
-
سانوا (Sanhua – چین):سانوا یکی از بزرگترین تولیدکنندگان قطعات برودتی در جهان است که توانسته سهم زیادی از بازار ایران را کسب کند. کیفیت سایت گلاسهای سانوا نزدیک به استانداردهای اروپایی بوده اما قیمت بسیار مناسبتری دارد. این برند برای سازندگانی که به دنبال کاهش هزینه تمامشده بدون افت شدید کیفیت هستند، گزینهای ایدهآل است.
-
بیتزر (Bitzer – آلمان):هرچند بیتزر بیشتر با کمپرسورهایش شناخته میشود، اما سایت گلاسهای اختصاصی این شرکت (که غالباً روی بدنه کمپرسورها یا خطوط اختصاصی نصب میشوند) از بالاترین سطح استاندارد صنعتی برخوردارند و عمدتاً برای نمایش سطح روغن و مبرد در سیستمهای بزرگ به کار میروند.
-
برندهای ترکیهای و چینی اقتصادی (GMC، Cewal و…):در کنار برندهای مطرح، برندهای متنوع چینی و ترکیهای نیز برای مصارف عمومیتر، چیلرهای کوچک خانگی یا تجهیزات کمفشار در بازار ایران یافت میشوند که قیمت پایینتری دارند اما از نظر دقت نشانگر رطوبت و طول عمر شیشه با دانفوس و کستل فاصله دارند.
چالشهای خرید سایت گلاس در بازار ایران
یکی از نکات مهم هنگام تهیه سایت گلاس در ایران، تشخیص قطعه اصلی از تقلبی (High Copy) است. متأسفانه نمونههای تقلبی برندهای دانفوس و کستل در بازار فراوان هستند. این نمونهها معمولاً در بخش ماده شیمیایی نشانگر رطوبت دچار مشکل میشوند (رنگ آنها تغییر نمیکند یا به اشتباه زرد/سبز میماند) یا واشرهای آببندی ضعیفی دارند که باعث نشتی مبرد تحت فشار میشود. پیشنهاد میشود این قطعات حتماً از نمایندگیها و بازرگانیهای معتبر تجهیزات برودتی تهیه شوند.
پرسش و پاسخ
کاربرد سایت گلس در تهویه مطبوع چیست؟
معمولاً در خط مایع سیستمهایی که از شیر انبساط ترموستاتیک (TXV) استفاده میکنند، یک سایت گلس نصب شده تا به تکنسینها اجازه دهد تا وضعیت مبرد را در محل نصب آن مشاهده نمایند.
کاربرد سایت گلس در کمپرسور چیلر چیست؟
سایت گلس در بدنۀ کمپرسور جهت رویت وضعیت روغن کارتل مورد استفاده قرار میگیرد.
دلیل خالی بودن سایت گلس در چیلر چیست؟
اگر هیچ سرمایی در خروجی احساس نمیکنید و سایت گلس نیز کاملاً شفاف و خالی است، احتمالاً به دلیل وجود نشتی، مبرد از چیلر خارج شده است و میبایست بعد از رفع نشتی، اقدام به شارژ مجدد نمایید.
دلیل وجود کف یا حباب در سایت گلس چیلر چیست؟
اگر در سایت گلس حباب یا کف مشاهده کردید، میتواند به این معنی باشد که مبرد موجود در سیستم کم است و نیاز به شارژ مجدد دارد، و یا ممکن است این حباب در اثر افت فشار در ورودی لوله ایجاد شود.
