سیستمهای تهویه مطبوع و برودتی از چهار جزء اصلی و حیاتی تشکیل شدهاند که فقدان هر یک از آنها به منزله از کار افتادن کل چرخه سرمایش و تهویه خواهد بود؛ اجزایی که شامل کمپرسور، کندانسور، اواپراتور و شیر انبساط میشوند. در این میان، کمپرسور را باید به حق قلب تپنده و بیبدیل سیستمهای تهویه مطبوع یا همان تجهیزات HVAC نظیر چیلرها، اسپلیتها و داکت اسپلیتها دانست که نقش کلیدی آن فشردهسازی مبرد یا گاز، و در نتیجه بالا بردن فشار و دمای آن است. کمپرسورها در انواع مختلفی طراحی و تولید میشوند که هر کدام مکانیسم عملکرد، مزایا و معایب خاص خود را دارند و در میان این تنوع گسترده، کمپرسورهای اسکرو به عنوان یکی از محبوبترین و پرکاربردترین فناوریها شناخته میشوند. با ظهور ماشینآلات صنعتی مدرن، کمپرسورهای اسکرو چرخشی جایگاه ویژهای پیدا کردهاند و به دلیل برخورداری از ضریب اطمینان بالا، طول عمر مفید و تطبیقپذیری فوقالعاده، به عنوان نیروی محرکه بسیاری از فرآیندها و کاربردهای سنگین صنعتی به شمار میروند. این فناوری بادوام و ساختاریافته به گونهای توسعه یافته است که به راحتی از پس سختترین وظایف صنعتی برمیآید و بدون حضور آن، بسیاری از کسبوکارها و خطوط تولید در سراسر جهان با چالشهای جدی عملیاتی و افت شدید راندمان مواجه خواهند شد. با درک عمیق اهمیت این تجهیز در صنایع گوناگون، بررسی ساختار، نحوه کارکرد، مزایا و جزئیات فنی کمپرسورهای اسکرو ابعاد تازهای از مهندسی برودت را آشکار میسازد که شناخت دقیق آن برای هر متخصص و مهندسی در حوزه تأسیسات و تهویه مطبوع ضروری است.
فهرست مطالب

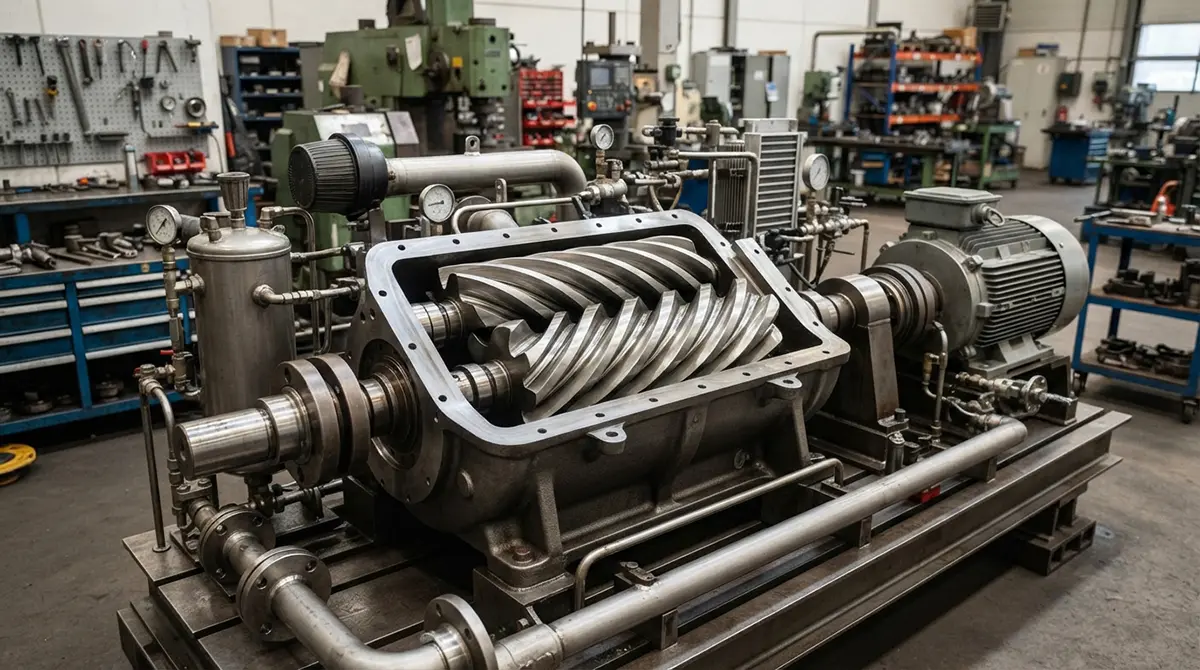

کمپرسور اسکرو چیست؟
کمپرسور اسکرو (Screw Compressor) نوعی از کمپرسورهای جابجایی مثبت و دوار است که اساس کار آن بر پایه چرخش هماهنگ دو روتور مارپیچ با هندسه خاص، تحت عناوین روتور نر و روتور ماده، بنا شده است. این دو روتور درون یک محفظه یا پوسته به موازات یکدیگر قرار گرفته و در خلاف جهت هم دوران میکنند تا فرآیند مکش، حبس و تراکم گاز یا مبرد را به انجام برسانند. در این ساختار مکانیکی، معمولاً روتور نر مستقیماً به شفت موتور الکتریکی یا محرک اصلی متصل است و نیروی حرکتی را تامین میکند، در حالی که روتور ماده از طریق درگیری دقیق دندانهها به وسیله روتور نر به گردش درمیآید. طراحی هندسی این قطعات به گونهای است که روتور نر داراي لوبها یا برجستگیهای محدب و روتور ماده دارای شیارها و حفرههای مقعر میباشد؛ این تناسب فرم به روتورها اجازه میدهد بدون هیچگونه تماس فیزیکی و اصطکاکی با یکدیگر، فضای محفظه را به بخشهای مجزا تقسیم کرده و عملیات فشردهسازی را با بالاترین راندمان انجام دهند. معمولاً سرعت چرخش روتور نر بیشتر از روتور ماده است که این اختلاف سرعت به پایداری جریان و انتقال پیوسته سیال کمک شایانی میکند.
چرخه عملکرد و فرآیند فشردهسازی در کمپرسورهای اسکرو طی یک جریان مداوم و روان و به ترتیب مشخصی صورت میگیرد. در نخستین مرحله که به مکش اختصاص دارد، گاز مبرد یا هوای ورودی از طریق شیر ورودی و دهانه مکش وارد محفظه کمپرسور میشود و فضای خالی میان دندانهها و شیارهای روتورهای مارپیچ را پر میکند. با روشن شدن دستگاه و آغاز دوران سریع روتورهای نر و ماده در مرحله دوم، حجم آزاد موجود در شیارها به تدریج و با حرکت رو به جلوی سیال کاهش مییابد. در مرحله سوم، گاز مبرد حبسشده در حفرههای میان روتورها به سمت پایین محفظه رانده میشود و همزمان با کوچکتر شدن حجم حفرات به دلیل زاویه مارپیچها، فشار و دمای گاز به شدت افزایش مییابد؛ این روند متراکمسازی به صورت پیوسته ادامه پیدا میکند تا زمانی که حجم حاوی گاز مبرد به نزدیکی درگاه تخلیه کمپرسور برسد و سیال به بالاترین حد فشار طراحی خود بالغ گردد. در نهایت و در مرحله چهارم، با رسیدن فشار مبرد به حد نصاب و غلبه بر مقاومت مسیر، دریچه تخلیه کمپرسور به طور خودکار باز میشود و گاز فشردهشده با جریانی یکنواخت از محل خروجی به سمت کندانسور و سایر اجزای سیستم هدایت میگردد تا چرخه تبرید یا فرآیند صنعتی به کار خود ادامه دهد.
عملکرد کمپرسور اسکرو به ترتیب مراحل زیر انجام میشود:
- مرحله اول: از قسمت مکش کمپرسور اسکرو، یک شیر باز کننده، گاز مبرد را به داخل محفظه کمپرسور وارد میکند.
- مرحله دوم: دو روتور نر و ماده، با روشن شدن کمپرسور، به دوران درآمده و فضای بین دندانهها با چرخش سریع روتورها، کاهش مییابد.
- مرحله سوم: همانطور که روتورها میچرخند، گاز مبرد در حفرههای بین آنها به دام افتاده و هوا را به سمت پایین محفظه حرکت میدهند. فشردن تا زمانی ادامه مییابد که دو روتور نزدیک به درگاه تخلیه کمپرسور باشند. فشار در این مرحله بسیار بالاست.
- مرحله چهارم: فشار هوا باعث باز شدن دریچه تخلیه کمپرسور میشود و مبرد فشرده شده از محل تخلیه خارج میشود.
انواع کمپرسور اسکرو
دستهبندی کمپرسورهای اسکرو به دو دسته کلی بدون روغن یا خشک و روغنی، بر اساس نوع عملکرد و شرایط محیط کاری آنها صورت میگیرد که هر کدام ویژگیها، مزایا و کاربردهای منحصربهفرد خود را دارند. مدلهای روغنی که به کمپرسورهای اسکرو اویل اینجکت معروف هستند، سیستم کارکردی مبتنی بر تزریق کنترلشده روغن به درون محفظه تراکم دارند. در این تجهیزات، روغن به همراه گاز یا هوای ورودی به داخل دستگاه تزریق میشود تا وظیفه حیاتی روانکاری قطعات متحرک، کاهش اصطکاک شدید میان روتورها و همچنین خنکسازی جریان متراکمشونده را به عهده بگیرد.
حضور مداوم لایهای از روغن میان اجزا موجب میشود فرآیند آببندی به بهترین شکل انجام گیرد و دمای کاری دستگاه در حد استاندارد حفظ شود. پس از اتمام مراحل فشردهسازی، ترکیب هوا و روغن از محفظه خارج شده و وارد سیستم جداسازی میگردد؛ در این بخش، تجهیزات فیلترینگ پیشرفته، روغن را از جریان هوای فشرده جدا کرده و آن را پس از عبور از سیکل خنکسازی به مخزن بازمیگردانند تا دوباره به چرخه تزریق وارد شود. با وجود این جداسازی دقیق، همیشه مقدار ناچیزی از بخار یا ذرات بسیار ریز روغن در هوای خروجی باقی میماند که اگر صنایع مصرفکننده و تجهیزات پاییندستی حساسیتی نسبت به آن نداشته باشند، کمپرسورهای اویل اینجکت به دلیل راندمان مکانیکی بسیار بالا، طول عمر طولانیتر و استهلاک کمتر، انتخاب ایدهآل و مقرونبهصرفهای به شمار میروند، هرچند بهکارگیری سیستمهای فیلترینگ فوقالعاده دقیق برای کاهش میزان آلایندگی روغن، هزینههای سرمایهگذاری اولیه و نگهداری را افزایش میدهد.
در مقابل، کمپرسورهای اسکرو بدون روغن یا اویل فری ساختار کاملاً متفاوتی دارند و همانطور که از نامشان پیداست، هیچگونه روغنی در محفظه تراکم و در تماس با گاز یا هوای فشرده جریان پیدا نمیکند. این ویژگی ساختاری باعث میشود که هوای خروجی از کمپرسور صد درصد پاک، خالص و عاری از هرگونه آلودگی روغنی باشد و به همین دلیل است که این تجهیزات در صنایع حساس و استراتژیکی نظیر داروسازی، صنایع غذایی، تجهیزات پزشکی، صنایع الکترونیک و صنایع شیمیایی کاربرد بینظیری دارند و حضور آنها الزامی است.
البته حذف روغن از فضای داخلی این کمپرسورها به این معناست که خنککاری و روانکاری قطعات باید از طریق راهکارهای جایگزین و طراحیهای مهندسی دقیقتر انجام شود؛ موضوعی که باعث میشود کمپرسورهای اویل فری نتوانند دماهای بسیار بالا را به راحتی تحمل کنند و در مقایسه با مدلهای روغنی، محدودیتهایی در تحمل فشارهای زیاد و کارکرد مداوم در دور موتورهای بالا داشته باشند. انتخاب هوشمندانه میان این دو فناوری مستلزم شناخت دقیق نیازهای فرآیندی، میزان خلوص هوای مورد نیاز در خط تولید، بودجه اختصاصیافته برای نگهداری و شرایط محیطی پروژه است تا سیستم تهویه مطبوع یا تأسیسات صنعتی با بالاترین کارایی و کمترین میزان خرابی به فعالیت خود ادامه دهد.
مزایای کمپرسور اسکرو
مزایای بیشمار کمپرسورهای اسکرو باعث شده است تا این تجهیزات پیشرفته به انتخاب اول صنایع مختلف برای تأمین هوای فشرده و مبرد تبدیل شوند. یکی از بارزترین ویژگیهای مثبت این دستگاهها، قابلیت عملکرد مداوم و پایدار آنهاست؛ به طوری که برخلاف بسیاری از مدلهای سنتی، نیازی به خاموش و روشن شدنهای متوالی ندارند و فاقد چرخه کاری محدود هستند، لذا میتوانند به صورت ۲۴ ساعته و بدون توقف یا با حداقل زمان خاموشی به فعالیت خود ادامه دهند. از سوی دیگر، نگهداری آسان و بیدردسر این کمپرسورها به لطف حداقل تماس میان قطعات متحرک و کاهش چشمگیر سایش و پارگی حاصل شده است که این امر فواصل زمانی بین سرویسهای دورهای را به طور قابل توجهی افزایش داده و هزینههای تعمیر و نگهداری را به حداقل میرساند.
عملکرد قدرتمند و توانایی کار در شرایط سخت و چالشبرانگیز صنعتی از دیگر نقاط قوت این فناوری است، زیرا با داشتن نرخ جریان هوای بالا و پایداری در برابر دماهای بالا، به راحتی قادرند تجهیزات سنگین و ابزارهای پنوماتیک را به صورت کاملاً کارآمد تغذیه کنند. علاوه بر این، طراحی بهینه این کمپرسورها موجبات صرفهجویی چشمگیر در مصرف انرژی را فراهم آورده است؛ به گونهای که با تولید گرمای کمتر و حفظ بهینه انرژی، افت ظرفیت در طول زمان را به صفر رسانده و هزینههای چرخه عمر دستگاه را به طور محسوسی کاهش میدهند. در نهایت، باید به سطح صدای بسیار پایین این تجهیزات اشاره کرد که به دلیل ابعاد جمعوجور واحد هواساز و عدم برخورد فیزیکی قطعات متحرک با یکدیگر محقق شده است و محیطی آرامتر را در تاسیسات صنعتی فراهم میکند.
تاریخچه کمپرسور اسکرو
مسیر تکامل و پیدایش کمپرسورهای اسکرو ریشهای عمیق در تاریخ مهندسی مکانیک دارد و داستان شکلگیری آن با نوآوریهای مهمی در صنایع جهانی گره خورده است. نخستین ایدهها و پایههای ثبت اختراع این فناوری در سال ۱۸۷۸ میلادی در کشور آلمان و توسط هاینریش کریگار شکل گرفت، اما ساخت نسخه مدرن و کاربردی کمپرسور مارپیچ لوب دههها بعد در سوئد و توسط آلف لیسهولم، مهندس ارشد شرکت ل یونگسترومز آنگتوربین، به انجام رسید. انگیزه اصلی لیسهولم از توسعه این فناوری، یافتن راهکاری کارآمد برای غلبه بر پدیده ناخواسته موج کمپرسور در توربینهای گازی بود؛ او ابتدا تلاش کرد از دمندههای روتاری معمولی بهره بگیرد، اما محدودیت این تجهیزات در تولید فشارهای کافی سبب شد تا مسیر طراحی خود را به سمت ساختار مارپیچ اسکرو تغییر دهد. در سال ۱۹۳۵، شرکت ل یونگسترومز طرح نهایی یک کمپرسور اسکرو را به ثبت رساند و به دنبال آن، مجوز ساخت این فناوری نوین را به سایر سازندگان صنعتی واگذار کرد.
پیشرفتهای ساختاری و صنعتی این تجهیز در دهههای ۱۹۵۰ میلادی شتاب بیشتری به خود گرفت؛ بهطوریکه در سال ۱۹۵۲، شرکت مهندسی اسکاتلندی هاودن با بهکارگیری نخستین دستگاه برش تخصصی هولروید موفق شد روتورهای کمپرسور اسکرو را با دقت و سرعت بالا تولید کند که این نوآوری تأثیر چشمگیری در کاهش هزینهها و زمان ساخت داشت.
همکاری مشترک شرکتهای هاودن و اسآرام در سال ۱۹۵۴ منجر به توسعه و معرفی نخستین کمپرسور مارپیچ روغنی شد و طولی نکشید که در سال ۱۹۵۷، شرکت اطلس کوپکو نخستین نمونه تجاری این تجهیزات را روانه بازار کرد. در همین دوران و در طول دهه ۱۹۵۰ میلادی، شرکت اسآرام با ابداع و توسعه دریچههای شکافی، تحولی اساسی در کنترل ظرفیت کمپرسورهای اسکرو ایجاد کرد، چرا که پیش از آن، محدودیت در کنترل ظرفیت یکی از چالشهای بزرگ بهرهبرداری از این ماشینآلات بود.
نقطه عطف دیگر در بهینهسازی این فناوری، ثبت اختراع روتورهای نامتقارن توسط اسآرام و معرفی تجاری آنها در سال ۱۹۶9 توسط شرکت سولر بود؛ نوآوری ارزشمندی که با بهبود چشمگیر کیفیت آببندی میان قطعات، راندمان کلی انواع کمپرسورهای اسکرو را به بالاترین سطح رساند و آنها را به ستون فقرات صنایع مدرن امروزی تبدیل کرد.
قیمت و خرید چیلر تراکمی اسکرو
قیمت چیلر تراکمی اسکرو به عوامل مختلفی مانند ظرفیت، برند، نوع کندانسور (هوا خنک یا آب خنک) و آپشنهای اضافی بستگی دارد. به طور کلی، چیلر تراکمی اسکرو قیمت بالاتری نسبت به چیلر تراکمی اسکرال (مانند چیلر دستگاه تزریق پلاستیک) با ظرفیت مشابه دارد.
جمعبندی
کمپرسورهای اسکرو به عنوان قلب تپنده و یکی از حیاتیترین اجزای سیستمهای مدرن تهویه مطبوع، برودت و صنایع سنگین، جایگاه ویژهای در مهندسی تأسیسات به دست آوردهاند. مکانیسم عملکرد این تجهیزات بر پایه چرخش هماهنگ و دوار دو روتور مارپیچ با هندسههای خاص، موسوم به روتورهای نر و ماده، استوار است که بدون تماس فیزیکی و اصطکاکی با یکدیگر، فضای محفظه را محدود کرده و جریان گاز یا مبرد را از مرحله مکش تا تراکم نهایی هدایت میکنند. این ماشینآلات پیشرفته جابجایی مثبت، به دلیل برخورداری از مزایای چشمگیری نظیر قابلیت کارکرد مداوم و بدون توقف، استهلاک مکانیکی بسیار پایین، طول عمر بالا، استقلال از چرخههای خستگی متوالی، راندمان مصرف انرژی بهینه و سطح صدای نسبتاً کم، توانستهاند جایگزین مناسبی برای مدلهای سنتی در صنایع گوناگون شوند.
در یک دستهبندی کلی، کمپرسورهای اسکرو به دو دسته روغنی یا اویل اینجکت و بدون روغن یا اویل فری تقسیم میشوند که هر کدام برای کاربردهای خاصی بهینهسازی شدهاند. مدلهای روغنی با تزریق کنترلشده روغن به درون محفظه تراکم، عملیات روانکاری، خنککاری و آببندی را به بهترین شکل انجام میدهند و به کمک سیستمهای فیلترینگ پیشرفته، هوای فشرده باکیفیتی را برای کاربردهای عمومی و صنعتی فراهم میکنند؛ در حالی که مدلهای اویل فری با حذف کامل روغن، جریانی کاملاً پاک و عاری از آلودگی را تضمین نموده و حضور آنها در صنایع حساسی همچون داروسازی، تجهیزات پزشکی و صنایع غذایی کاملاً الزامی است.
مسیر تکامل این فناوری از سال ۱۸۷۸ میلادی با ایدههای اولیه هاینریش کریگار آغاز شد و با تلاشهای مهندسان برجستهای همچون آلف لیسهولم در سوئد، ابداع روتورهای نامتقارن، توسعه دریچههای کنترل ظرفیت و پیشرفتهای تکنولوژیکی شرکتهای بزرگی نظیر اسآرام و اطلس کوپکو، شکل مدرن و امروزی به خود گرفت. در مجموع، شناخت ساختار مهندسی، تفاوتهای عملکردی مدلهای مختلف و مزایای برجسته کمپرسورهای اسکرو به مهندسان و فعالان حوزه صنعت کمک میکند تا با انتخابی آگاهانه و بهینه، بهرهوری خطوط تولید و سیستمهای تهویه مطبوع را به بالاترین حد ممکن برسانند.
پرسش و پاسخ
تفاوت کمپرسور پیستونی با کمپرسور اسکرو در چیست؟
تفاوت اصلی بین کمپرسور اسکرو و کمپرسور پیستونی، در نحوه فشرده شدن هوا در داخل واحد است. کمپرسورهای اسکرو از دو پیچ مارپیچ مشبک استفاده میکنند، در حالی که کمپرسورهای هوای پیستونی از پیستونهایی استفاده میکنند که توسط میل لنگ هدایت میشوند.
برندهای کمپرسور اسکرو را نام ببرید؟
از معتبرترین برندهای کمپرسور اسکرو، میتوان به اطلس کایزر، کوپکو، اینگرسولرند و فینی اشاره کرد.
