داکت اسپلیت یکی از محبوب‌ترین دستگاه‌های تهویه مطبوع است که امروزه تقاضای بسیار زیادی برای آن وجود دارد. این دستگاه می‌تواند هم در فصل گرما برای خنک کردن و هم در فصل سرما برای گرم کردن محیط استفاده شود. یونیت داخلی داکت اسپلیت داخل سقف کاذب نصب شده و به همین دلیل فضای داخلی را اشغال نمی‌کند. داکت اسپلیت با استفاده از کانال کشی، هوای خنک یا گرم رو به طور یکنواخت در تمام قسمت‌های محیط توزیع می‌کند. این دستگاه در ظرفیت‌های مختلف تولید می‌شود، به همین دلیل می‌توانید با توجه به متراژ محیط مورد نظر، دستگاه مناسب را انتخاب نمایید. درنهایت داکت اسپلیت‌ها به دلیل استفاده از تکنولوژی‌های جدید، راندمان بالایی دارند و مصرف انرژی آن‌ها نیز پایین است.
در فصل زمستان به دلایلی، از قطعه‌ای دیگر به نام کویل آبگرم استفاده می‌شود که بسیار نیز محبوب شده است.طراحی این نوع از کویل‌های آب گرم به شکلی است که میزان مصرف برق را در مقایسه با کمپرسور دستگاه که در یونیت خارجی دستگاه داکت اسپلیت نصب می‌شود، بسیار کمتر خواهد کرد. این امر کمک می‌کند تا خرید و نصب کویل آبگرم داکت اسپلیت موجب کاهش هزینه‌های مربوط به مصرف برق در فصل‌های سرد سال شود، به خصوص در کشور ما ایران که در چند سال اخیر هزینه برق به طور سرسام‌آوری بالا رفته است، این موضوع بسیار اهمیت پیدا کرده است. در ادامه با تهویه آسمان همراه باشید تا به بررسی بیشتر این نوع کویلها پرداخته و در رابطه با نصب آن صحبت نماییم.
فهرست مطالب

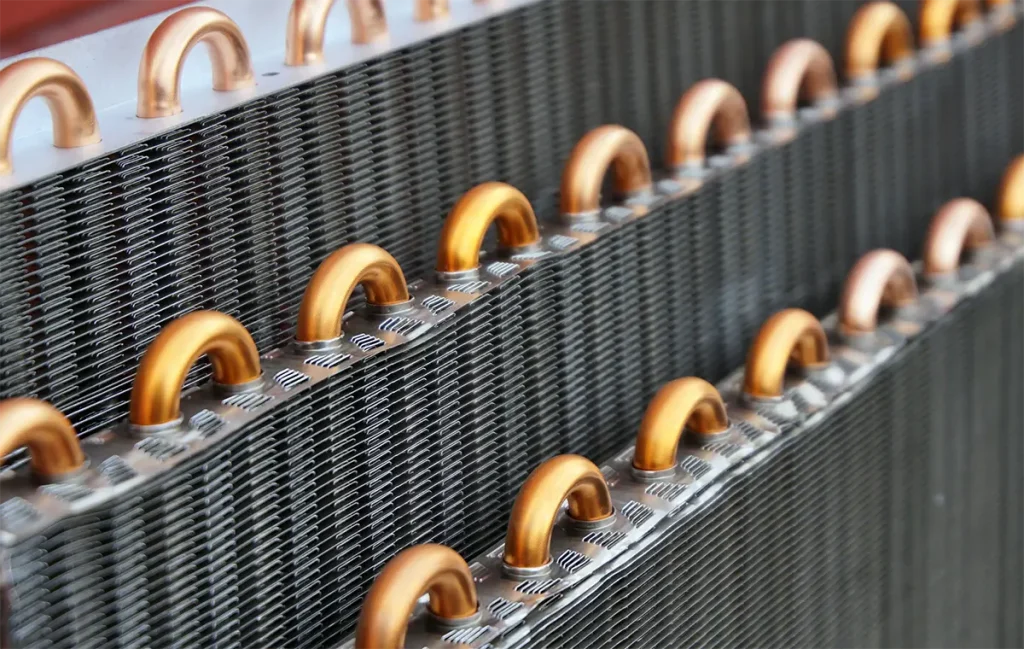

کویل آب گرم داکت اسپلیت چیست؟
بیشتر داکت اسپلیت‌ها با بکارگیری فناوری Heat Pump دارای سیکل گرمایش نیز می‌باشند اما بنا به دلایلی مانند مصرف زیاد انرژی، استهلاک بیش از حد دستگاه و عدم کارایی در دمای خیلی سرد، استفاده از این سیکل گرمایشی مقرون به صرفه نیست زیرا باعث کریستاله شدن مبرد یا اصطلاحاً Over Loud شدن دستگاه می‌شود.
بنابراین به منظور جلوگیری از این مشکل، کویل آبگرم را بر روی یونیت داخلی داکت اسپلیت نصب می‌کنند تا جریان هوا به وسیله فن یونیت داخلی از بین کویل آبگرم عبور کند و باد گرم تولید شده را در داخل ساختمان پخش کند. در این روش از انرژی برق و کمپرسور در ایجاد گرمایش استفاده نمی‌شود و می‌توان گفت در اصل یونیت خارجی خاموش خواهد بود که این امر باعث کاهش استهلاک دستگاه می‌شود و در نتیجه سبب طولانی شدن عمر دستگاه و همچنین صرفه جویی در هزینه‌های انرژی می‌شود.
کویل آبگرم، یکی از کاربردی‌ترین و پرفروش‌ترین نوع در انواع داکت اسپلیت می‌باشد که به کویل آبگرم داکت اسپلیت معروف است. این دستگاه گرمای فوق العاده‌ای را در محیط‌های مورد نظر ایجاد می‌کند و همچنین مصرف برق کمتری را نسبت به کمپرسور دستگاه دارد، به طوری که می‌توان گفت علت اصلی تولید کویل آبگرم داکت اسپلیت، کاهش هزینه‌های برق در فصل سرما است. شما هر برندی از داکت اسپلیت را که خریداری نمایید، می‌توانید از کویل آبگرم مخصوص آن استفاده کنید. برای نمونه اگر داکت اسپلیت LG دارید، باید کویل آبگرم داکت اسپلیت ال جی و اگر داکت اسپلیت گرین دارید، باید کویل آبگرم داکت اسپلیت گرین را خریداری نمایید.
این دستگاه برای تأمین گرمای مطلوب در ساختمان‌های مختلف، به جای استفاده از انرژی برق، از انرژی گاز بهره می‌گیرد که این کار با توجه به غنی بودن منابع گازی در کشورمان، می‌تواند از نظر اقتصادی هم برای دولت و هم برای کاربران مقرون به صرفه باشد. معمولاً آبگرم مورد نیاز کویل داکت اسپلیت از طریق موتورخانه و یا پکیج تامین می‌شود.
رایج‌ترین منبع گرما برای کویل آبگرم داکت اسپلیت، استفاده از پکیج است. پکیج از طریق لوله‌های آب گرم، گرما را به کویل منتقل می‌کند. پکیج یک سیستم گرمایشی است که هم کار آبگرمکن و هم کار موتورخانه را انجام می‌دهد. کارکرد پکیج اینگونه است که زمانی که آب گرم را باز می‌کنید آب از درون سنسور‌ها و لوله‌هایی که آب را گرم می‌کنند گذشته و آب گرم را به بیرون منتقل می‌کند. پکیج‌ها نیز به مانند سایر سیستم‌های گرمایشی برای گرم کردن آب باید از یک منبع سوختی استفاده کنند. سوخت مصرفی پکیج‌های جدید گاز و برق است. پکیج با اینکه از دو نوع انرژی و سوخت استفاده می‌کند ولی در مقایسه با سایر سیستم‌های گرمایشی مانند بخاری، داکت اسپلیت‌ها، کولرهای گازی و … کم مصرف‌تر است.
بیشتر بدانید: کویل آبگرم داکت اسپلیت چیست؟
کویل داکت اسپلیت با توجه به موارد مختلفی اعم از قطر لوله، چیدمان و نوع آرایش لوله، تعداد ردیف لوله مسی، نوع فین، تعداد فین و ضخامت فین نسبت به هم تفاوت هایی دارند، و همین مسئله بر روی تعیین قیمت نهایی دستگاه تأثیرگذار می باشد.
تامین آبگرم کویل داکت اسپلیت در فصل زمستان توسط پکیج
در فصل زمستان، پکیج‌های دیواری با توجه به تأمین آب گرم برای مدار گرم کننده، نقش حیاتی دارند. وقتی شیر آب گرم باز می‌شود، سنسور فشار فعال شده و باعث قطع موقت آب می‌شود. این عمل باعث می‌شود تا آب تنها به سمت مبدل حرارتی لوله‌ها جریان داشته باشد و آب گرم مصرفی به سمت شیر هدایت گردد.
در تابستان، طرز کار پکیج‌های دیواری به‌گونه‌ای است که فقط آب گرم مصرفی را گرم می‌کنند. هنگام باز کردن شیر آب گرم، سنسور فشار مشعل را روشن می‌کند و آب گرم مصرفی به صورت پیوسته و فوری فراهم می‌شود. اما با بسته شدن شیر آب گرم، دستگاه خاموش می‌شود.
پکیج‌های دیواری در حالت کلی با همین مراحل عمل می‌کنند، با این تفاوت که در فصل زمستان علاوه بر گرم کردن آب مصرفی، مدارهای گرمایشی دستگاه‌هایی مانند کویل داکت اسپلیت را نیز گرم می‌کنند، در حالی که در تابستان فقط برای گرم کردن آب مصرفی به کار می‌روند. اگرچه پکیج‌های دیواری نیاز به همزمانی از برق و گاز دارند، در برخی مدل‌ها از جریان آب توسط یک توربین برق مورد نیاز را تأمین می‌کنند.
در صورتی که شما از ترکیب پکیج و داکت اسپلیت برای گرمایش استفاده کنید، دیگر نیازی به رادیاتور و لوله کشی در ساختمان نخواهید داشت. همچنین با انجام این کار، قدرت گرمادهی افزایش می‌یابد و خانه سریع‌تر و بهتر گرم خواهد شد. همچنین این کار برای شما صرفه اقتصادی خواهد داشت و مقرون به صرفه است. زیرا در زمستان شما از برق برای گرم کردن استفاده نمی‌کنید.
شاخص‌های مهم در کویل آبگرم داکت اسپلیت
همان‌طور که در بالا اشاره کردیم شما می‌بایست با توجه به مدل دستگاه داکت اسپلیت خود اقدام به خرید کویل آبگرم نمایید زیرا شاخص‌های هر برند مانند سطح کویل و ابعاد فلنج با یکدیگر متفاوت است و می‌بایست با توجه به این موارد اقدام به خرید کویل نمایید.
دو مورد از پارامترهای مهم در انتخاب کویل آب گرم، ابعاد سطح کویل و ابعاد فلنج می‌باشد. ابعاد کویل بر ظرفیت گرمایشی آن تاثیر می‌گذارد. به طور کلی، کویل‌های با ابعاد بزرگ‌تر، ظرفیت گرمایشی بیشتری دارند.
ابعاد سطح کویل:
- طول: طول کویل به تعداد لوله‌های مسی که در کویل استفاده شده، بستگی دارد.
- عرض: عرض کویل به قطر لوله‌ها و فاصله بین لوله‌ها بستگی دارد.
ابعاد فلنج:
- قطر: قطر فلنج باید با قطر لوله‌های ورودی و خروجی آب گرم مطابقت داشته باشد.
- ضخامت: ضخامت فلنج باید به اندازه‌ای باشد که بتواند فشار آب گرم رو تحمل نماید.
میزان تراکم فین‌ها در یک کویل آبگرم نیز دارای اهمیت زیادی است. میزان این تراکم را با واحدی به نام فین در اینچ (Fin Per Inch) می‌سنجند. هر چه که تعداد فین‌ها در یک اینچ بیشتر باشد، ظرفیت و راندمان تجهیزات بالاتر می‌رود اما این موضوع باعث به وجود آمدن افت فشار در فن نیز می‌شود. زمانی که میزان FPI بالا می‌رود عملاً فضای بین فین‌ها کمتر شده و احتمال گیر کردن آلودگی‌ها و گردوغبار در بین آن‌ها بیشتر می‌شود. این مشکل به‌خصوص در جاهایی که میزان آلودگی هوا و گردوغبار زیاد است و یا از تعداد زیادی فرش و یا موکت استفاده می‌شود، بیشتر به چشم می‌آید. تمیز کردن فضای بین فین‌ها نیز بسیار دشوارتر از حالتی است که FPI کمتر است. به همین دلیل باید از یک تناسب درستی برای FPI استفاده کرد که هم ظرفیت و راندمان خوبی داشته باشیم و هم آلودگی بین فین‌ها، باعث ایجاد مشکل برای تجهیزات نشود.
کلکتور در کویل آبگرم داکت اسپلیت، یک لوله یا مجرای اصلی است که نقش اصلی آن جمع آوری آب گرم ورودی به کویل و آب گرم خروجی از کویل می‌باشد. آب گرم از طریق لوله‌های ورودی به کلکتور هدایت شده و سپس به طور یکنواخت در بین لوله‌های مسی کویل توزیع می‌شود. درنهایت آب گرم پس از عبور از لوله‌های کویل و تبادل حرارتی با هوا، از طریق لوله‌های خروجی به کلکتور جمع آوری شده و سپس به سیستم گرمایشی بازگردانده می‌شود.
سایز کلکتور با توجه به ظرفیت گرمایشی کویل و دبی آب گرم ورودی تعیین می‌شود. انتخاب سایز مناسب کلکتور برای عملکرد صحیح کویل آبگرم ضروری است. اگر سایز کلکتور خیلی کوچک باشد، دبی آب گرم ورودی به کویل محدود شده و راندمان گرمایش کاهش می‌یابد. از طرف دیگر، اگر سایز کلکتور خیلی بزرگ باشد، هدر رفتن آب گرم و افزایش هزینه‌ها را به دنبال خواهد داشت.
در حین کارکرد سیستم گرمایشی، ممکن است به دلیل نشت یا نقص فنی، هوا به داخل کویل آبگرم راه پیدا کند. وجود هوا در داخل کویل، باعث ایجاد سر و صدای مزاحم، کاهش راندمان گرمایش و خوردگی لوله‌ها می‌شود. شیر هواگیری با تخلیه هوای موجود در کویل (با ایجاد یک مسیر خروجی)، به عملکرد صحیح و عمر طولانی آن کمک می‌کند.
آموزش هواگیری داکت اسپلیت یکی از ضروری‌ترین مواردی است که می‌بایست به صورت دوره‌ای انجام شود. قبل از راه‌اندازی دستگاه در ابتدای فصل پاییز یا زمستان، هواگیری داکت اسپلیت مهم و حیاتی است، چرا که در مدتی از سال که فصول تغییر کرده و وضعیت هوا از سرما به گرما یا برعکس تغییر می‌کند؛ هوا و رطوبتی که درون لوله‌های رابط در واحد داخلی وجود دارد به صورت کامل تخلیه نمی‌شود و به طور معمول مقداری هوا یا بخار آب درون لوله‌ها باقی می‌ماند. در فصل سرما این موضوع مانعی بر سر راه مسیر آب گرم بوده و علاوه بر فشار زیاد بر دستگاه، باعث ایجاد سر و صدا در محیط نیز خواهد شد.
نصب کویل آبگرم داکت اسپلیت
همان‌طور که گفتیم داکت اسپلیت دارای دو یونیت می‌باشد که یکی یونیت خارجی است که در محیط خارجی ساختمان نصب می‌شود و دیگری یونیت داخلی است که در داخل واحد نصب می‌گردد. کویل آبگرم داکت اسپلیت که در فصول سرد سال مورد استفاده قرار می‌گیرد، می‌بایست در یونیت داخلی نصب شود که عملاً با اینکار در فصل زمستان دیگر بی‌نیاز از یونیت خارجی خواهید شد.
با توجه به مدل دستگاه داکت اسپلیت، ممکن است کویل آبگرم در پشت یا جلو دستگاه به عنوان سیستم گرمایشی داکت اسپلیت قرار گیرد. شما همچنین به یک لوله کشی از محل منبع گرمایش تا کویل نیز نیاز دارید. لوله کشی کویل آبگرم از محل دستگاه پکیج یا موتورخانه مرکزی تا محل نصب کویل آبگرم توسط کارفرما اجرا می‌گردد.
نصب کویل آبگرم داکت اسپلیت کار بسیار حرفه ای و تخصصی است و به همین خاطر توصیه می‌کنیم انجام این کار را به افراد متخصص و باتجربه در این زمینه بسپارید. دلیل این موضوع به این خاطر است که قسمت‌های در نظر گرفته شده برای این دستگاه به گونه‌ای می‌باشد که در صورت وجود هماهنگی بین بخش‌های مختلف آن کمک می‌کند تا دستگاه عملکرد مناسبی داشته باشد. مسئله مهمی که در مورد نصب کویل آبگرم داکت اسپلیت باید به آن توجه شود در مورد استفاده از شیر هواگیری خودکار می باشد. وجود این شیر کمک می‌کند تا هوای موجود در کویلها تخلیه شود و راندمان کاری در نظر گرفته شده برای محصول افزایش پیدا کند.
