در سیستمهای تهویه مطبوع پیشرفته، کنترل دما تنها نصف مسیر است؛ مدیریت دقیق رطوبت و میعانات حاصل از فرایند سرمایش، نصف دیگر و چه بسا بخش حساستر این فرایند به شمار میرود. هواسازها (AHU) و فنکویلها در طول فصل گرم سال، حجم بالایی از هوای مرطوب را از روی کویلهای سرمایشی خود عبور میدهند. در این فرایند، رطوبت موجود در هوا پس از برخورد با سطح سرد کویل، تقطیر شده و به قطرات آب تبدیل میشود. این آب چگالیده شده روی سینی تخلیه (Drain Pan) جمعآوری میگردد و باید به ناچار و بدون وقفه از دستگاه خارج شود.
در نگاه اول، خروج آب از یک سینی ساده به نظر میرسد؛ اما وجود اختلافات فشاری شدید میان محیط داخلی دستگاه و فضای بیرونی، این فرایند ساده را به یک چالش جدی مهندسی تبدیل میکند. فنهای هوارسان بر اساس محل قرارگیری نسبت به کویل، فشارهای مثبت یا منفی قدرتمندی ایجاد میکنند. اگر مسیر خروج آب یک لوله مستقیم و بدون بازدارنده باشد، فشار منفیِ ایجادشده توسط فن مانند یک جاروبرقی عمل کرده و مانع از تخلیه آب سینی میشود. در نتیجه، سینی درین سرریز کرده، آب به داخل کابین دستگاه یا روی سقفهای کاذب نفوذ میکند و خسارات مالی سنگینی به بار میآورد.
برای حل این چالش حیاتی، مهندسان از قطعهای به ظاهر ساده اما فوقالعاده هوشمند به نام تله سیفون U شکل (U-Trap) استفاده میکنند. این سیفون با نگهداشتن مقدار مشخصی آب در قسمت خمیده خود، یک سد هوابند (Air Seal) طبیعی ایجاد میکند. این آبچکان نه تنها اجازه میدهد میعانات تحت هر شرایط فشاری به روانی تخلیه شوند، بلکه از ورود گازهای سمی و بوی بد فاضلاب، هوای آلوده بیرونی، و حشرات به داخل جریان هوای تمیز ساختمان جلوگیری میکند.
عدم توجه به استانداردها و محاسبات ابعادی U-Trap یکی از رایجترین علل خرابی، سلب آسایش و رشد قارچ و باکتری در سیستمهای تهویه مطبوع است. در ادامه این مقاله از تهویه آسمان، به بررسی دقیقتر نحوه کارکرد، اهداف فنی و استانداردهای سایزبندی U-Trap در سیستمهای هوارسان خواهیم پرداخت.
فهرست مطالب
لوله تخلیه چیست و چه کاربردی دارد؟
لوله تخلیه (Drain Pipe) یا همان OUTLET SIPHON به عنوان یک قطعه مهم در سیستمهای هواساز (AHU) و فن کویل مورد استفاده قرار میگیرد. رطوبتی که در این سیستمها تبدیل به قطرات آب میشوند، وارد سینی درین (Drain Pan) شده و سپس از طریق DRAIN SIPHON خارج میشوند. برای سهولت در هدایت آب به سمت خارج، از یک تله به نام U Trap استفاده میشود. ابعاد این تله در طراحیهای مختلف، تفاوت دارد. اگر در طراحی هواساز، فن در پشت کویل قرار گیرد، فشار مثبت است و فشار فن، آب داخل سینی درین را به سمت مسیر خروج هدایت میکند.
در سیستمهای تهویه مطبوع، هوای عبوری از روی کویلهای سرمایشی، دمای خود را از دست داده و به زیر نقطه شبنم میرسد. این فرایند فیزیکی باعث تقطیر رطوبت معلق در هوا و تبدیل آن به قطرات آب میشود. این قطرات در سینی درین (Drain Pan) که با شیب ملایمی در زیر مبدل حرارتی تعبیه شده، جمعآوری میگردند. وظیفه لوله تخلیه (Drain Pipe) یا سیفون خروجی، انتقال ایمن، پیوسته و بدون نشتی این حجم از آب به شبکه فاضلاب یا مسیرهای دفع تعبیهشده است.
چالش اصلی در فرآیند تخلیه آب، نیروی جاذبه نیست؛ بلکه اختلاف فشاری است که توسط فنِ هوارسان ایجاد میشود. محفظه داخلی هواساز یک محیط کاملاً ایزوله با فشارهای استاتیک متغیر است و لوله تخلیه، تنها مجرای ارتباطی این محفظه با فضای آزاد (فشار اتمسفر) محسوب میشود. در این نقطه، U-Trap (تله U شکل) به عنوان یک شیر یکطرفه هیدرولیکی وارد عمل میشود. این تله با نگه داشتن ستونی از آب در خمیدگی خود، مسیر عبور هوا را کاملاً مسدود کرده و همزمان اجازه خروج آب را میدهد.

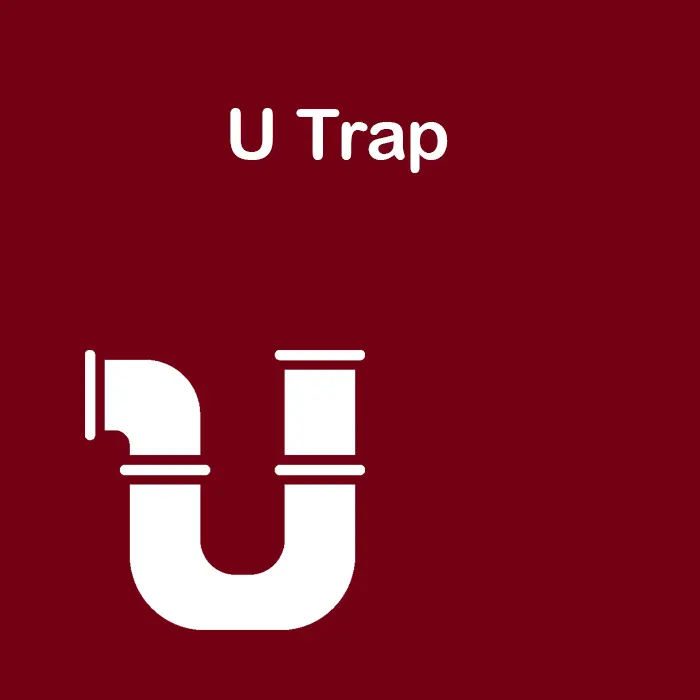

اما زمانی که کویل در پشت فن قرار میگیرد، فشار منفی شده و مکش انجام میشود و اجازه داده نمیشود که آب به راحتی از سینی درین خارج شود. در این حالت مطابق تصویر زیر از تلهای با ابعاد متفاوت استفاده میشود تا خروج آب آسانتر گردد.
همانطور که در تصویر مشاهده مینمایید، این لوله بهگونهای طراحی شده است تا همیشه مقدار کمی آب را در خود نگه دارد. DRAIN SIPHON در یونیتهای هوارسان، برای تخلیه مناسب میعانات استفاده میشود. هدف سیفون این است که در فشارهای مختلف در مقطع و فشار محیط، آب چگالشی روی مبدلها را تخلیه کند.
در تصویر زیر نمایی از سینی درین یک فن کویل سقفی توکار را مشاهده مینمایید.
هدف از U Trap چیست و چرا استفاده از آن لازم است؟
تعبیه سیفون U شکل (U-Trap) در مسیر خروجی درین، سادهترین و در عین حال حیاتیترین اقدام حفاظتی برای تضمین عملکرد صحیح سیستم تهویه و حفظ سلامت هوای داخل ساختمان است. متصل کردن مستقیم لوله درین به شبکه فاضلاب یا خروجی آب بدون وجود سیفون، تعادل فشار و بهداشت مجموعه را کاملاً برهم میزند. وجود آب در بخش خمیده U-Trap، سه وظیفه نقشی کلیدی را ایفا میکند:
۱. جلوگیری از بازگرداندن بوی بد و گازهای سمی فاضلاب (Sewer Gas)
لوله درین هواسازها غالباً به سیستم فاضلاب شهری یا چاههای جذب متصل میشود. در صورت عدم وجود U-Trap، فشار منفیِ ایجادشده توسط فن، تمام گازهای حاصل از تجزیه مواد ارگانیک در فاضلاب (مانند سولفید هیدروژن و متان) را از طریق لوله خروجی مکش کرده و مستقیماً به داخل کابین هواساز میکشد. این گازها نه تنها بوی بسیار زهنندهای در فضای ساختمان انتشار میدهند، بلکه حاوی باکتریها و عوامل بیماریزا هستند که کیفیت هوای داخلی (IAQ) را به شدت تنزل داده و باعث ایجاد سندرم ساختمان بیمار (Sick Building Syndrome) میشوند. وجود سد خیس (Water Seal) در سیفون، مسیر عبور این گازها را کاملاً مسدود میکند.
۲. جلوگیری از برگشت آب و سرریز سینی درین
همانطور که در سیستمهای فشار منفی اشاره شد، مکش فن هوارسان میتواند مانع خروج طبیعی آب بر اثر نیروی ثقل شود. اگر U-Trap وجود نداشته باشد، هوای بیرونی با سرعت بالا از لوله درین وارد شده و مانع پایین رفتن میعانات میشود. این پدیده باعث میشود آب چگالیده روی کویل در داخل سینی تلمبار شده و در نهایت سرریز کند. علاوه بر این، در زمان خاموش شدن ناگهانی فن، تغییر ناگهانی فشار میتواند باعث بازگشت آبِ راکد بماند. طراحی استاندارد U-Trap با حفظ یک ستون مشخص از آب، تعادل هیدرولیکی لازم را برقرار کرده و تخلیه مداوم و یکطرفه میعانات را تحت هر شرایط کارکردی فن تضمین میکند.
۳. جلوگیری از نفوذ حشرات، جانوران موذی و آلودگیهای بیرونی
محیط مرطوب و تاریک لوله درین، جاذب بسیار قوی برای حشرات (مانند پشه و سوسک)، خزندگان کوچک و رشد قارچهاست. بدون وجود تله آب، این جانوران میتوانند به راحتی از طریق لوله خروجی وارد بخش داخلی هواساز، فیلترها و مسیر کانالکشی شوند. نفوذ حشرات علاوه بر مسدود کردن مسیرهای حساس الکترونیکی یا مکانیکی، باعث آلودگی بیولوژیکی کویلها میشود. ستون آب موجود در U-Trap به عنوان یک موانع فیزیکی عبورناپذیر عمل کرده و راه ورود هرگونه موجود زنده یا گرد و غبار بیرونی را سد میکند.
سایز U Trap
ابعاد و سایز U-Trap بههیچعنوان انتخابی و بر اساس حدسوگمان نیست، بلکه تابعی مستقیم از حداکثر فشار استاتیک فن و موقعیت قرارگیری کویل در سیستم یعنی قرارگیری در بخش فشار مثبت یا منفی است. اگر ابعاد سیفون کوچکتر از حد استاندارد باشد، فشار مکش فن بر وزن ستون آب غلبه کرده و مانع تخلیه میشود. در مقابل، سایز بیش از حد بزرگ نیز فضای زیادی اشغال کرده و ریسک خشک شدن سریعتر آب در زمان خاموشی دستگاه را بالا میبرد.
در هواسازهایی که کویل پیش از فن قرار دارد و محیط تحت فشار منفی است، دو مؤلفه ابعادی در ساخت U-Trap نقش حیاتی دارند. نخستین مؤلفه، ارتفاع ورودی یا پایه فوقانی است که از خروجی سینی درین تا پایینترین نقطه خمیدگی سیفون سنجیده میشود. میزان این ارتفاع باید همواره بیشتر از حداکثر فشار استاتیک منفی فن باشد تا پایه عمود بتواند فشار هیدرواستاتیک لازم برای هل دادن آب به سمت خروجی را تامین کند، چرا که اگر این قسمت کوتاه طراحی شود، پدیده مکش رخ داده و آب در سینی تلمبار میشود. مؤلفه دوم، عمق آببندی مربوط به میزان آبی است که همواره در قسمت U شکل باقی میماند. عمق این ستون آب باید حداقل برابر با نصف فشار استاتیک دستگاه باشد تا در برابر مکش فن مقاومت کرده و مانع خروج ناگهانی هوا و شکسته شدن سد آب گردد.
علاوه بر ارتفاع سیفون، قطر لولهای که برای ساخت U-Trap استفاده میشود نیز اهمیت بالایی دارد و باید متناسب با حجم میعانات و ظرفیت برودتی دستگاه انتخاب شود، زیرا استفاده از لولههای با قطر خیلی کم مانند سایزهای کمتر از سه چهارم اینچ برای هواسازهای بزرگ، باعث انسداد سریع مسیر بر اثر تجمع جلبکها، گرد و غبار و رسوبات آب میشود.
برای تضمین عملکرد صحیح سیفون، رعایت چند نکته اجرایی در زمان نصب الزامی است. لوله خروجی پس از عبور از U-Trap باید حداقل یک درصد شیب ملایم به سمت محل تخلیه داشته باشد تا آب بدون ماندابی حرکت کند. همچنین در بالاترین نقطه خمیدگی U-Trap باید یک سهراهی درپوشدار به عنوان دریچه بازدید قرار داده شود تا امکان شستوشو، تزریق مواد ضدجلبک و رفع گرفتگی در دورههای سرویس دورهای فراهم باشد. در نهایت، اگر نیاز به تعبیه لوله هواکش برای تعادل فشار اتمسفر باشد، این لوله حتماً باید بعد از U-Trap نصب شود، زیرا قرار دادن هواکش قبل از سیفون کاملاً عملکرد تله آب را از بین میبرد.
جمعبندی
در نهایت، لوله تخلیه و سیفون U-Trap شاید در نگاه اول قطعات کاملاً سادهای در ساختار پیچیده هواسازها و فنکویلها به نظر برسند، اما نقش آنها در حفظ کارایی سیستم، سلامت تجهیزات و کیفیت هوای داخل ساختمان کاملاً حیاتی است. عدم توجه به طراحی صحیح، سایزبندی دقیق بر اساس فشار استاتیک فن و رعایت نکات اجرایی در نصب این تله آب میتواند خطرات جبرانناپذیری مانند سرریز آب، آسیب به سقفهای کاذب، رشد قارچها و انتشار گازهای سمی فاضلاب در فضای ساختمان را به همراه داشته باشد. رعایت استانداردهای مهندسی در تعبیه U-Trap و سرویس دورهای آن، ضامن عملکرد بینقص سیستمهای تهویه مطبوع و ایجاد محیطی مطبوع و سالم خواهد بود.
