کمپرسور چیست؟ نحوه عملکرد، انواع، کاربرد، مزایا و معایب

در دنیای مدرن صنعت، تهویه مطبوع، انرژی و فناوری‌های پیشرفته، تجهیزات مکانیکی نقش حیاتی در پیشبرد فرآیندها ایفا می‌کنند. در میان این تجهیزات، کمپرسور (Compressor) به عنوان قلب تپنده بسیاری از سیستم‌های صنعتی و خانگی شناخته می‌شود. اگر به پیرامون خود نگاهی بیندازیم، از سیستم‌های سرمایشی و تهویه مطبوع گرفته تا خطوط تولید خودکار کارخانه‌ها، پالایشگاه‌های نفت و گاز، صنایع پتروشیمی و ابزارهای پنوماتیک، همگی به نحوی به این دستگاه حیاتی وابسته‌اند. اما به زبان ساده، کمپرسور چیست و چه نقشی در چرخه انرژی و مدیریت سیالات ایفا می‌کند؟

در تعریف مهندسی پایه، کمپرسور یک ماشین یا تجهیز مکانیکی است که وظیفه افزایش فشار گاز یا هوا را از طریق کاهش حجم آن بر عهده دارد. برخلاف پمپ‌ها که عمدتاً با مایعات تراکم‌ناپذیر سروکار دارند، کمپرسورها با گازها و بخارات تراکم‌پذیر سر و کار دارند. با ورود گاز به محفظه تراکم دستگاه، انرژی مکانیکی (که معمولاً توسط موتورهای الکتریکی قدرتمند یا موتورهای احتراق داخلی تامین می‌شود) به انرژی فشار و پتانسیل گاز تبدیل می‌گردد. این فرآیند فشرده‌سازی باعث می‌شود گاز با چگالی و پتانسیل انرژی بالایی به سمت بخش‌های بعدی مدار یا خطوط انتقال هدایت شود.

اهمیت این دستگاه‌ها زمانی بیشتر آشکار می‌شود که بدانیم بدون حضور آن‌ها، چرخه‌های ترمودینامیکی تبرید و تهویه مطبوع (مانند آنچه در یخچال‌های خانگی، چیلرها و کولرهای گازی جریان دارد) عملاً غیرممکن خواهد بود. کمپرسور با متراکم کردن گاز مبرد، چرخه تبرید را تکمیل کرده و امکان دفع گرما در محیط بیرون و جذب آن در فضای داخلی را فراهم می‌سازد. در بخش صنعت سنگین و کارگاهی نیز، تأمین هوای فشرده پایدار برای راه‌اندازی جک‌ها، ابزارهای بادی و کنترل دقیق تجهیزات اتوماتیک، وابستگی مستقیم به عملکرد بهینه کمپرسور دارد.

با توجه به وسعت کاربردها و تفاوت در نیازهای فشاری و دبی حجمی، کمپرسورها در مدل‌های بسیار متنوعی نظیر رفت و برگشتی (پیستونی)، اسکرو، سانتریفیوژ و روتاری طراحی و تولید می‌شوند که هر کدام اصول ترمودینامیکی، مزایا و معایب مختص به خود را دارند. شناخت این تفاوت‌ها برای انتخاب بهینه تجهیزات امری ضروری است. در این مقاله جامع، قصد داریم به بررسی دقیق ماهیت کمپرسورها، مکانیزم عملکرد، انواع مختلف، کاربردها و نقاط قوت و ضعف آن‌ها بپردازیم تا دیدگاهی همه‌جانبه به این تکنولوژی کاربردی ارائه دهیم.

کمپرسور چیست؟

در دنیای مهندسی و صنعت، کمپرسور (Compressor) به عنوان یکی از حیاتی‌ترین تجهیزات مکانیکی شناخته می‌شود. اگر بخواهیم تعریفی دقیق و در عین حال ساده ارائه دهیم، کمپرسور یک دستگاه یا ماشین مکانیکی است که وظیفه اصلی آن افزایش فشار یک گاز (مانند هوا یا گازهای مبرد) از طریق کاهش حجم آن است. به عبارت دیگر، کمپرسور انرژی مکانیکی را از یک منبع محرک (مانند موتور الکتریکی، موتور دیزل یا توربین گاز) دریافت کرده و آن را به انرژی پتانسیل موجود در گاز فشرده تبدیل می‌کند. این فرآیند باعث می‌شود که گاز ورودی، با چگالی و فشار بسیار بالاتری از خروجی دستگاه خارج شود.

تفاوت بنیادین با پمپ‌ها

اغلب افراد کمپرسورها را با پمپ‌ها اشتباه می‌گیرند. نکته کلیدی در تمایز این دو دستگاه، نوع سیالی است که با آن کار می‌کنند. پمپ‌ها برای جابجایی و افزایش فشار مایعات (سیالات تراکم‌ناپذیر مانند آب و روغن) طراحی شده‌اند، در حالی که کمپرسورها منحصراً برای کار با گازها و بخارات (سیالات تراکم‌پذیر) ساخته شده‌اند. ماهیت گازها به گونه‌ای است که می‌توان با صرف انرژی، فاصله بین مولکول‌های آن‌ها را به شدت کاهش داد و حجم آن‌ها را کم کرد که نتیجه آن افزایش فشار است؛ کاری که پمپ‌ها قادر به انجام آن بر روی مایعات نیستند.

اهمیت و نقش کمپرسور در سیستم‌ها

اهمیت کمپرسورها زمانی آشکار می‌شود که بدانیم هوای فشرده و گازهای متراکم، به عنوان یکی از منابع اصلی انرژی پس از برق، در صنایع مختلف کاربرد دارند. کمپرسورها در حقیقت «قلب تپنده» بسیاری از سیستم‌ها محسوب می‌شوند، از جمله:

• سیستم‌های تبرید و تهویه مطبوع (HVAC): در یخچال‌ها، کولرهای گازی و چیلرها، کمپرسور گاز مبرد را متراکم کرده و آن را در چرخه سرمایش به جریان می‌اندازد تا گرما را از محیط جذب و به بیرون منتقل کند.
• صنعت و اتوماسیون: تأمین نیروی محرکه برای ابزارهای پنوماتیک (بادی) مانند دریل‌ها، آچارها، میخ‌کوب‌ها و همچنین کنترل شیرآلات و جک‌های پنوماتیک در خطوط تولید کارخانه‌ها بر عهده کمپرسورها است.
• صنعت نفت، گاز و پتروشیمی: فشرده‌سازی گاز طبیعی برای انتقال در خطوط لوله، تزریق گاز به چاه‌های نفت برای افزایش بهره‌برداری و تأمین گاز خوراک در فرآیندهای شیمیایی، نیازمند کمپرسورهای عظیم و فوق فشار قوی است.

فرایند فشرده‌سازی در اغلب کمپرسورها بر اساس اصول ترمودینامیکی استوار است. هنگامی که حجم مشخصی از گاز به داخل محفظه تراکم کشیده می‌شود، مکانیزم دستگاه (مانند پیستون یا پره‌های دوار) شروع به کاهش حجم آن محفظه می‌کند. طبق قانون گازها (مانند قانون بویل)، زمانی که حجم گاز در یک فضای بسته کاهش می‌یابد، فشار آن متناسب با دما افزایش می‌یابد. پس از رسیدن به فشار مطلوب، گاز فشرده شده از دریچه خروجی به سیستم یا مخزن ذخیره هدایت می‌شود.

در نهایت، کمپرسورها با تبدیل انرژی الکتریکی یا سوخت به انرژی فشار گاز، امکان انجام کارهای مکانیکی دقیق، سرمایش مؤثر و انتقال سیالات گازی را در مقیاس‌های خانگی تا صنعتی فراهم می‌کنند.

یک کمپرسور رفت و برگشتی بزرگ در صنعت گاز

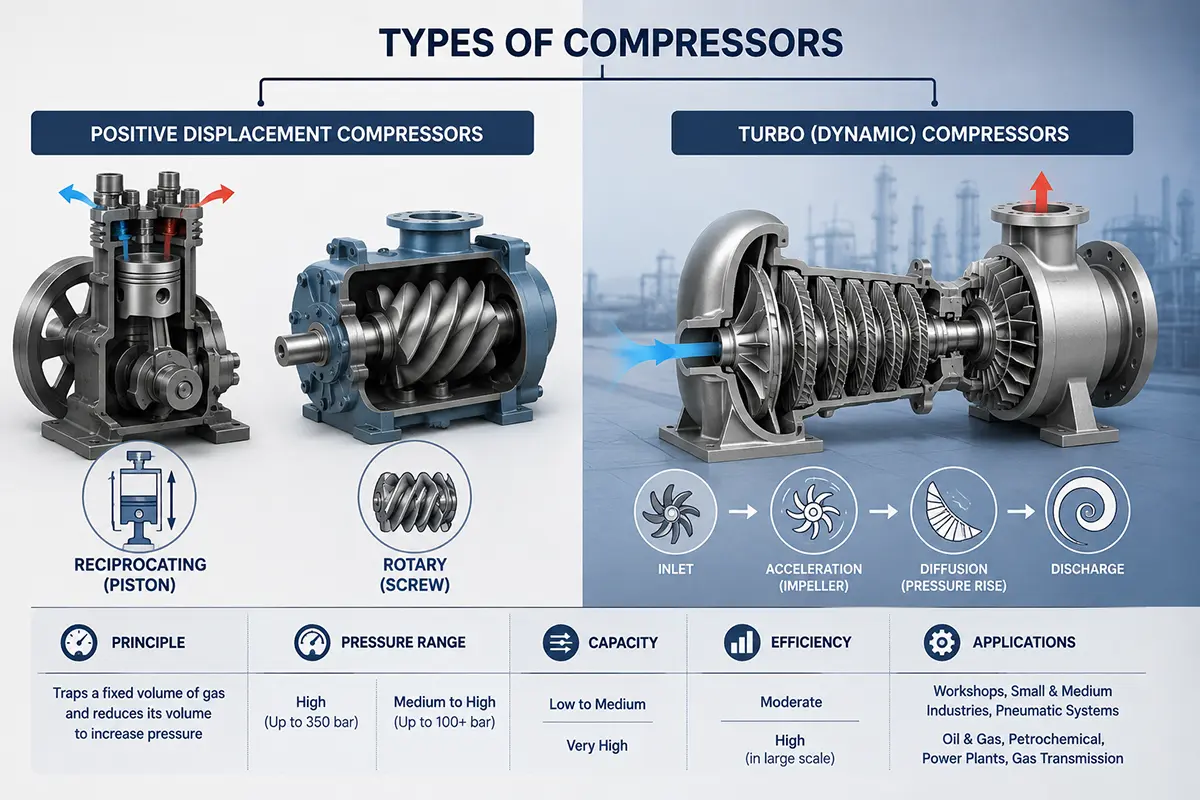

انواع کمپرسور

شناخت انواع کمپرسورها بر اساس مکانیزم کاری، یکی از مهم‌ترین گام‌ها در مهندسی انتخاب تجهیزات است. به‌طور کلی، کمپرسورها از نظر روش فشرده‌سازی و انتقال انرژی به دو دسته اصلی تقسیم می‌شوند: کمپرسورهای جابجایی مثبت (Positive Displacement) و کمپرسورهای توربو یا دینامیکی (Turbo / Dynamic Compressors). هر یک از این دسته‌ها اصول ترمودینامیکی خاص خود را داشته و برای کاربردهای صنعتی متفاوتی طراحی شده‌اند.

۱. کمپرسورهای جابجایی مثبت (Displacement Compressor)

همان‌طور که از نام این تجهیزات پیدا است، مکانیزم کارکرد این مدل از کمپرسورها بر پایه حبس کردن حجم مشخصی از سیال (هوا یا گاز) در داخل یک محفظه بسته و سپس کاهش عمدی آن حجم استوار است. در این فرآیند، حجم معینی از سیال محصور شده و با کاهش دادن محدوده محصور شده، فشار آن به شدت افزایش می‌یابد. این دسته از کمپرسورها بر اساس اصل افزایش فشار از طریق فشرده‌سازی هوا در حجم معین ساخته می‌شوند.

کمپرسورهای جابجایی مثبت معمولاً برای ایجاد فشارهای بالا و دبی‌های حجمی نسبتاً پایین تا متوسط گزینه‌ای ایده‌آل محسوب می‌شوند. خود این خانواده به زیرشاخه‌های مهمی تقسیم می‌شود:

• کمپرسورهای رفت و برگشتی (پیستونی): با استفاده از حرکت رفت و برگشتی پیستون درون سیلندر، گاز را متراکم می‌کنند و برای فشارهای بسیار بالا کاربرد دارند.
• کمپرسورهای دوار (روتاری/اسکرو): با چرخش مارپیچی روتورها، هوا را به دام انداخته و به صورت پیوسته متراکم می‌سازند که امروزه به عنوان اسب‌های بارکش صنایع شناخته می‌شوند.

این مدل‌ها به دلیل قابلیت ارائه فشار ثابت مستقل از تغییرات فشار خروجی، در کارگاه‌ها، صنایع کوچک و متوسط و سیستم‌های پنوماتیک محبوبیت فراوانی دارند.

۲. کمپرسورهای توربو (Turbo Compressor)

در نقطه مقابل، توربو کمپرسورها (یا کمپرسورهای دینامیکی) رویکرد کاملاً متفاوتی برای افزایش فشار گاز دارند. در این تجهیزات، فشرده‌سازی بر اساس انتقال پیس‌تاپی یا شتاب‌دهی مداوم به گاز به کمک پره‌های دوار با سرعت بسیار بالا (ایمپلر) انجام می‌شود.

توربو کمپرسور از دو قسمت اصلی تشکیل شده است که شامل بخش کمپرسور (برای افزایش فشار سیال) و توربین گاز (به عنوان محرک اصلی) است. این تجهیزات می‌توانند گازهایی با بالاترین فشار ممکن تولید کرده و استفاده‌های متعددی داشته باشند. در ساختار مکانیکی آن‌ها، توربین گاز و کمپرسور بر روی یک شفت سوار می‌شوند و یا به وسیله گیربکس به همدیگر متصل می‌شوند تا گشتاور و سرعت بهینه منتقل گردد.

توربو کمپرسورها برخلاف مدل‌های جابجایی مثبت، برای **دبی‌های حجمی بسیار بالا و پیوسته** طراحی شده‌اند. به همین دلیل، صنایع عظیمی همچون پالایشگاه‌های نفت و گاز، واحدهای پتروشیمی بزرگ، نیروگاه‌ها و خطوط انتقال سراسری گاز که به حجم عظیمی از گاز فشرده در لحظه نیاز دارند، منحصراً از توربو کمپرسورها استفاده می‌کنند. این دستگاه‌ها به دلیل راندمان بالا در مقیاس‌های کلان، نقش استراتژیک در اقتصاد انرژی ایفا می‌کنند.

انواع کمپرسورها براساس اصل کار

کمپرسورها بر اساس مکانیزم ترمودینامیکی و نحوه فشرده‌سازی سیال، به دسته‌های مختلفی تقسیم می‌شوند. انتخاب نوع کمپرسور بستگی مستقیمی به دبی مورد نیاز، فشار کاری و نوع پروژه دارد. به‌طور کلی، این تجهیزات در مدل‌های زیر طراحی و به بازار عرضه می‌شوند:

• کمپرسور پیستونی
• کمپرسور اسکرو
• کمپرسور اسکرال
• کمپرسور گریز از مرکز
• کمپرسور جریان محوری
• کمپرسور جابجایی مثبت روتاری

کمپرسور پیستونی

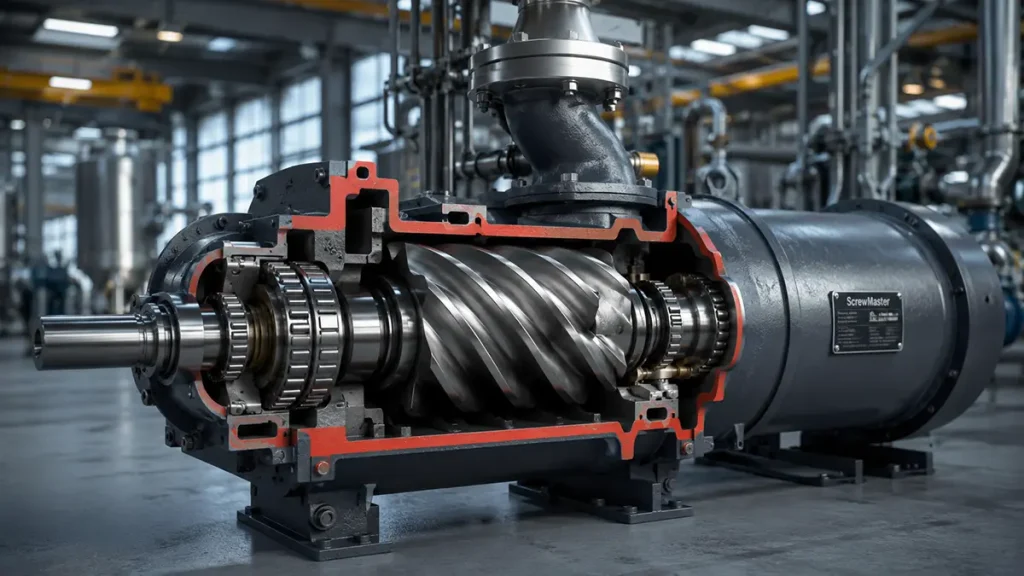

کمپرسور اسکرو

این کمپرسورها که مکانیزم عملکرد آن‌ها دورانی یا روتاری است، به کمک دو شفت پیچی شکل که در درون محفظه‌ای قرار دارند، هوا را فشرده می‌کنند. یکی از مزایای این نوع کمپرسور، کاهش نسبی لرزش آن در مقایسه با کمپرسور نوع پیستونی است. حرکت فشرده سازی کمپرسور اسکرو (Screw compressor) در بلوک پیچی شکل می‌گیرد که از اتصال دو روتور قرار گرفته در یک بدنه تشکیل شده است. هوا از درگاه مکش به محفظه تراکم منتقل می‌شود. فضاهای دندانی روتورها با هوا پر شده است. روتورهایی که در جهت معکوس می‌چرخند، دهانه مکش هوای مکیده شده را می‌بندند و یک ناحیه فشرده سازی بین بدنه و فضاهای دندان روتور ایجاد می‌کنند. با چرخش معکوس روتورها، هوا در جهت شکاف‌های دندان در حجم کم کم حرکت می‌کند. هوای فشرده از خروجی بلوک پیچ خارج می‌شود.

کمپرسور اسکرال

کمپرسور اسکرال (Scroll compressor) نوعی از کمپرسورهای دورانی است که در دسته کمپرسورهای جابجایی مثبت طبقه‌بندی شده و معمولاً در سیستم‌های تبرید و تهویه مطبوع همچون چیلرها (مانند چیلر دستگاه تزریق پلاستیک)، هواسازها و اسپلیت‌ها استفاده می‌شوند. کمپرسورهای اسکرال دارای فناوری‌های پیشرفته‌ای هستند و از دو مارپیچ ثابت و متحرک تشکیل شده‌اند و عملکرد آن‌ها به این شکل است که مارپیچ در حال گردش باعث فشرده شدن گاز و بالارفتن دما و فشار آن می‌شود.

کمپرسورهای هوای اسکرول یا اسکرال از مارپیچ‌های ثابت و مداری استفاده می‌کنند که حجم فضای بین آن‌ها را کاهش می‌دهد، زیرا مارپیچ‌های مداری مسیر مارپیچ‌های ثابت را دنبال می‌کنند. ورود گاز در لبه بیرونی طومارها و تخلیه گاز فشرده در نزدیکی مرکز انجام می‌شود. از آنجایی که کتیبه‌ها با هم تماس ندارند، به روغن روان کننده نیازی نیست، که باعث می‌شود این نوع کمپرسور ذاتاً بدون روغن باشد. با این حال، از آنجایی که مانند سایر طرح‌ها از هیچ روغنی برای حذف گرمای فشرده سازی استفاده نمی‌شود، ظرفیت کمپرسورهای اسکرال تا حدودی محدود است. آن‌ها اغلب در کمپرسورهای هوای ارزان قیمت و کمپرسورهای تهویه مطبوع خانگی استفاده می‌شوند.

کمپرسور گریز از مرکز

کمپرسور گریز از مرکز یا سانتریفیوژ (Centrifugal Compressor)، یک دستگاه مکانیکی است که سیال را با کمک شتاب شعاعی پروانه که توسط محفظه کمپرسور احاطه شده است، فشرده می‌کند. در کمپرسور سانتریفیوژ، هوا یا گاز به صورت محوری وارد پروانه می‌شود و به صورت شعاعی تخلیه می‌شود. به همین دلیل به آن کمپرسور شعاعی نیز گفته می‌شود.

بر اساس اصل کار کمپرسورهای گریز از مرکز، هوا به صورت مرکزی وارد محفظه حلقوی می‌شود و در نتیجه حرکت چرخشی در داخل مرکز دایره‌ای، هوا تحت نیروی گریز از مرکز شتاب می‌گیرد. اما زمانی که به سمت بیرونی می‌رسد، سرعت آن کاهش یافته و فشار آن افزایش می‌یابد.

در کمپرسور سانتریفیوژ، سرعت سیال با تبدیل انرژی جنبشی هوا/گاز به سرعت توسط پروانه افزایش می‌یابد. دیفیوزر بعداً سرعت هوا یا گاز را به فشار تبدیل می‌کند. کمپرسورهای گریز از مرکز شعاعی دارای نسبت فشار بالا در دبی کم هستند که این مزیت اصلی نسبت به کمپرسورهای محوری است.

​کمپرسور سانتریفیوژ در صنایع نسبت به کمپرسورهای رفت و برگشتی دارای کاربرد کمتری هستند و همچنین راندمان پایین‌تری نیز دارند اما منبع انرژی ارزانی را طلب می‌کنند و به همین خاطر از نظر توان مصرفی معیار انتخاب قرار می‌گیرند. این کمپرسورها دارای ابعاد کوچک و وزن کم هستند و جای کمتری را اشغال می‌کنند.

کمپرسور جریان محوری

یک کمپرسور محوری یا آکسیال (Axial compressor) دارای عبور جریان محوری هوا یا گاز در امتداد شفت کمپرسور است که در این مسیر ردیف پروانه‌های چرخشی و ثابت جریان وجود دارند. به این ترتیب، سرعت هوا به تدریج در همان زمان با برخورد به پره‌های ثابت افزایش یافته و انرژی جنبشی به فشار تبدیل می‌شود .

کمپرسور از چندین ردیف آبشاری تشکیل شده که برخی از این ردیف‌ها روتور نام دارد که به شفت مرکزی متصل شده و با سرعت بالا گردش می‌کند. سایر ردیف‌ها استاتور نام دارند که در جای خود ثابت هستند و گردش نمی‌کنند. وظیفه استاتور افزایش فشار و بازگرداندن جریان از حالت مارپیچ به موازات محور است.

با توجه به عملکرد پر قدرت و راندمان بالای کمپرسورهای محوری، این کمپرسورها جزئی جدا نشدنی در طراحی توربین‌های بزرگ گازی مانند موتورهای جت و موتورهای پرسرعت هستند. آن‌ها همچنین در کاربردهای صنعتی مانند کارخانه‌های جداسازی هوا با حجم زیاد، هوای کوره‌های انفجار، هوای ترکیبی کاتالیزوری سیال و هیدروژن زدایی پروپان مورد استفاده قرار می‌گیرند.

کمپرسور روتاری

کمپرسور روتاری (Rotary compressor) نوعی کمپرسور جابجایی مثبت است که توسط چرخش 360 درجه‌ای تیغه‌ها، عمل مکش و تراکم مبرد را انجام می‌دهد. زمانی که گاز از دریچه ورودی وارد کمپرسور می‌شود بر اثر چرخش تیغه‌ها و برخورد با هوا، آن را با فشار به طرف لوله دهش هدایت می‌کند. در این کمپرسور، هوا توسط پمپ‌های مرکزی خارجی به حجم‌های متوالی کوچک تبدیل شده و با کاهش حجم، از افزایش فشار اطمینان حاصل می‌شود. قسمت چرخان موتور سیال را از ورودی خود می‌کشد، سیال را به صورت دایره‌ای دور آن می چرخاند و آن را به قسمت پرفشار در خروجی منتقل می‌کند.
